Elo 5543L (متوقف) · البدائل في قطر

نظرة عامة

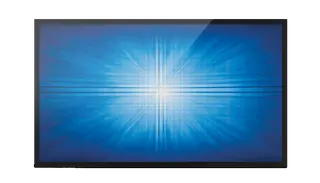

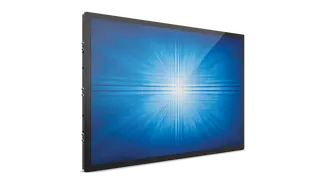

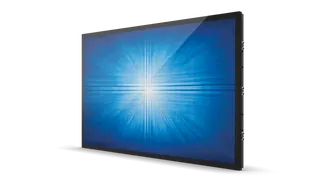

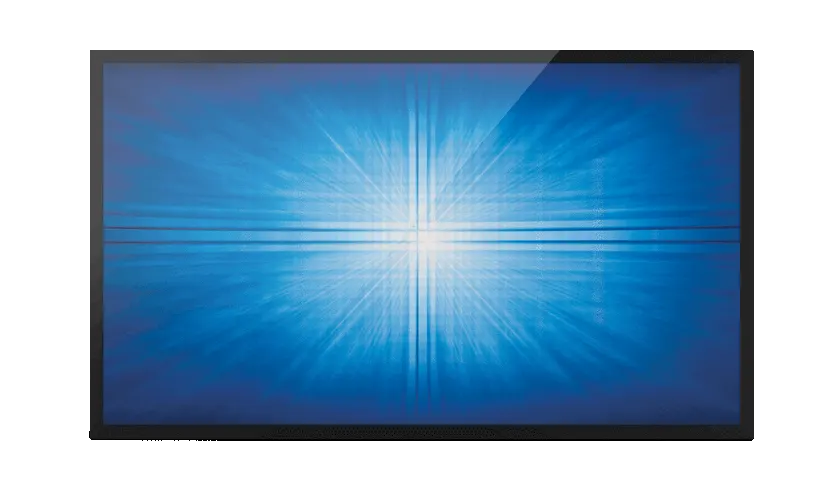

شاشة Elo 5543L لمس مفتوحة الإطار بقياس 54.6 بوصة ودقة 1920 x 1080، وسماكتها 67 مم فقط، مناسبة لبناء أكشاك الخدمة الذاتية والشاشات المدمجة حيث تكون المساحة محدودة. تعمل بلمس PCAP بعدد 12 نقطة. أوقفت الشركة المصنعة هذا الطراز واستبدلته بالطراز 5503L، لذلك اطلب عرض سعر لبديل حالي أو متوافق مع مشروعك من فريق سمارت رومز قطر.

ما الذي صُمم الطراز Elo 5543L من أجله

الطراز Elo 5543L شاشة لمس مفتوحة الإطار بقياس 54.6 بوصة ودقة Full HD، تُسلَّم دون هيكل خارجي، لذلك يصمم المُركِّب الغلاف حول الشاشة وفق متطلبات مشروعه. عمقها 67 مم فقط، ما يتيح بناء كشك أو شاشة مدمجة نحيفة في الردهات والممرات ومناطق الانتظار. وتصنفها الشركة المصنعة للتشغيل المتواصل على مدار 24 ساعة، وهو ما يناسب أكشاك الخدمة الذاتية التي تعمل طوال اليوم.

المستفيدون عادةً هم شركات التكامل والإدارات الفنية ومديرو تقنية المعلومات الذين يبنون نقطة تفاعل مخصصة بدلاً من شراء شاشة جاهزة. وفي قطر قد يعني ذلك وحدة إرشاد أو تسجيل وصول في مستشفى، أو كشكاً للزوار في وزارة، أو لوحة دليل مدمجة في مركز تجاري.

مواصفات العرض واللمس المهمة

تعمل الشاشة بدقة 1920 x 1080 بنسبة عرض إلى ارتفاع 16:9، ومساحة العرض الفعالة 1209.6 مم × 680.4 مم. تذكر الشركة المصنعة سطوعاً نموذجياً مقداره 450 نت للوحة LCD و387 نت مع طبقة اللمس PCAP، ونسبة تباين 1,100:1، وزاوية مشاهدة 178 درجة أفقياً وعمودياً. يتعرف مستشعر اللمس المُسقط بالسعة الكهربائية على 12 نقطة لمس عبر واجهة USB. وزجاج الشاشة مُختبر لمقاومة الصدمات بمستوى IK07، ويتجاوز متطلب اختبار سقوط الكرة وفق UL 60950.

الدقة: 1920 x 1080 بنسبة 16:9
اللمس: PCAP بعدد 12 نقطة عبر USB
السطوع: 450 نت للوحة و387 نت مع طبقة اللمس (نموذجي)
العمق: 67 مم

عند توفير اللمس عبر الزجاج وتغليف الوحدة داخل غلاف محكم، تذكر الشركة تصنيف IP65 للجهة الأمامية. ويتوفر اللمس عبر الزجاج عند الطلب، لذا ناقشه مع فريق سمارت رومز قطر في مرحلة طلب العرض إذا كان الكشك خلف لوح واقٍ.

الوصلات والكهرباء والحدود البيئية

يصل الفيديو عبر مدخل HDMI يدعم HDCP أو مدخل VGA التناظري. مقبس الطاقة من نوع IEC 60320 C14 ويعمل على جهد من 100 إلى 240 فولت تيار متردد بتردد 50/60 هرتز. يبلغ الاستهلاك النموذجي عند 240 فولت و50 هرتز نحو 80.91 واط في وضع التشغيل و1.19 واط في وضع السكون و0.37 واط عند الإيقاف، وهي أرقام مفيدة عند تقدير تكاليف التشغيل لعدة وحدات. نطاق التشغيل من 0 إلى 40 درجة مئوية ورطوبة من 20 إلى 80 في المئة، لذا يناسب الطراز الأماكن المكيّفة. تتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية بانتظام، لذا يلزم تأكيد الغلاف ونظام التبريد قبل الطلب لأي موقع معرّض للشمس أو غير مكيّف.

أين تناسب الشاشة في قطر

في محيط مطار حمد الدولي، يمكن لخزانة ضحلة تضم شاشة 5543L أن تخدم نقطة معلومات ذاتية الخدمة دون إعاقة الممر. وفي الخليج الغربي قد يدمج أحد الفنادق الشاشة في جدار الردهة لخدمة الكونسيرج أو الاتجاهات، حيث تبدو الواجهة الأمامية المسطحة المتصلة بالحواف أنيقة. وفي لوسيل قد يركّب مركز تجاري عدة وحدات كأدلة تفاعلية عبر الممرات طوال النهار. ويمكن لمركز خدمات حكومي في المشيرب أن يستخدم شاشة مدمجة في منضدة لاختيار المواعيد أو التذاكر.

التخطيط للتركيب والاستبدال

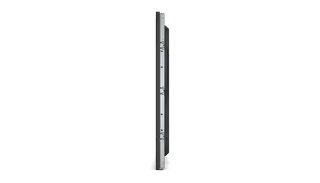

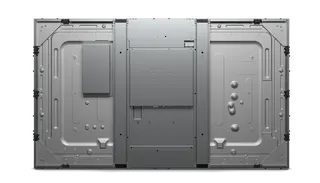

يحتوي الجزء الخلفي على نمط تركيب VESA بقياس 400 مم × 400 مم، وتُرفق أقواس تركيب جانبية. يزن الجهاز 29.3 كغ دون تغليف و36.8 كغ مع العبوة، لذا خطط لمعدات رفع ونقطة تثبيت مصممة لهذا الحمل. ويفيد مسح الموقع قبل التركيب في تحديد مسارات الكابلات والتهوية ومواقع مآخذ الكهرباء. تذكر Elo ضماناً لمدة 3 سنوات لهذا الطراز مع خيارات تغطية ممتدة. وتتضمن العبوة جهاز تحكم OSD وكابلات طاقة لمقابس NA وEU/KR وUK.

أوقفت الشركة المصنعة الطراز 5543L واستبدلته بالطراز 5503L. إذا كان مشروعك يحتاج الشكل نفسه في طراز حالي، أو بديلاً متوافقاً لوحدة قائمة، فأرسل مخططات الغلاف ومتطلبات اللمس والفيديو والكمية. اطلب عرض سعر من سمارت رومز قطر وسنؤكد لك أفضل خيار حالي لموقعك.

أبرز المزايا

شاشة لمس مفتوحة الإطار بقياس 54.6 بوصة ودقة Full HD
عمق 67 مم لبناء أكشاك نحيفة
لمس PCAP بعدد 12 نقطة عبر USB
مصممة للتشغيل 24 ساعة ونطاق حرارة من 0 إلى 40 درجة مئوية
شهادة Energy Star 7.0 ومطابقة لمعيار مقاومة الصدمات IK07
ضمان الشركة المصنعة 3 سنوات؛ موقوفة الإنتاج ويحل محلها 5503L

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٣٦ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

تقني٣٦

رقم/أرقام الجزء: TouchPro PCAP (شفاف مع مقاومة للاحتكاك) - E220046
لون الغلاف: أسود
تقنية اللمس والسعة: PCAP (TouchPro® Projected Capacitive) - 12 لمسة
واجهة اللمس: USB
قياس القطر: قطر 54.6'' ، شاشة TFT LCD بمصفوفة نشطة (LED)
قائمة العرض على الشاشة: Accessible through switches on the OSD Control Remote accessory. Controls (side): Menu, Up, Down, Select Settings: Brightness, Contrast, Clock, Phase, H-position, V-position, Auto-Adjust, Aspect Ratio, Sharpness, Color Temperature, OSD Timeout, OSD Language, Recall Defaults, Video Source, Touch, RTC Languages: English, French, Italian, German, Spanish, Simplified Chinese, Traditional Chinese, Japanese Lockouts: OSD, Power RTC Settings: The clock/time and the monitor ON/OFF schedule can be changed within this menu. Daylight Saving time is adjusted for automatically and will change the current t
نسبة العرض إلى الارتفاع: 16:9
منطقة العرض الفعالة: 47.62" x 26.78" / 1209.60 mm x 680.40 mm
الدقة: 1920 x 1080
الدقات الأخرى المدعومة: 640 x 480 60Hz 720 x 480 60Hz 720 x 576 50Hz 800 x 500 60Hz 800 x 600 56, 60Hz 1024 x 768 60Hz 1280 x 720 50, 60Hz 1280 x 960 60Hz 1280 x 1024 60Hz 1366 x 768 60Hz 1440 x 900 60Hz 1680 x 1050 60Hz 1920 x 1080 50, 60Hz
زاوية المشاهدة: أفقياً: ±89° أو 178° إجمالاً / عمودياً: ±89° أو 178° إجمالاً
عدد الألوان: 16.7 مليون
السطوع (القيمة النموذجية): لوحة LCD: 450 nits TouchPro PCAP: 387 nits
زمن الاستجابة الإجمالي (القيمة النموذجية): 12 msec
نسبة التباين: 1100:1
موصل إشارة فيديو الدخل: VGA تناظري على موصل DE-15 أنثى HDMI يدعم HDCP على موصل HDMI من نوع Type A
تردد فيديو الدخل: أفقي: 31 - 75 KHz عمودي: 47 - 63 Hz
جهد الدخل: 100-240 VAC, 50/60 Hz
موصل الدخل: AC: IEC 60320 C14
أقصى زمن تشغيل: 24 ساعة/يومياً
استهلاك الطاقة (النموذجي): استهلاك الطاقة (القيمة النموذجية عند 100V و 60Hz): تشغيل (الشاشة + محول AC/DC): 82.61 W سكون (الشاشة + محول AC/DC): 0.97 W إيقاف (الشاشة + محول AC/DC): 0.16 W استهلاك الطاقة (القيمة النموذجية عند 240V و 50Hz): تشغيل (الشاشة + محول AC/DC): 80.91 W سكون (الشاشة + محول AC/DC): 1.19 W إيقاف (الشاشة + محول AC/DC): 0.37 W
الأبعاد: 50.23" x 29.40" x 2.64" / 1276 mm x 746.8 mm x 67 mm
أبعاد صندوق الشحن: 57.4" x 36.2" x 11.5" / 1458 mm x 920 mm x 292 mm
الوزن (بدون تغليف): 64.6 lbs / 29.3 kg
الوزن (مع التغليف): 81.1 lbs / 36.8 kg
درجة حرارة التشغيل: 0°C to 40°C / 32°F to 104°F
درجة حرارة التخزين: -20°C to 60°C / -4°F to 140°F
الرطوبة: التشغيل: 20% إلى 80% التخزين: 10% إلى 90%
مستوى الإحكام: شاشة لمس مختومة بالإطار شاشة لمس مختومة بشاشة LCD
MTBF: 50,000 ساعة مثبتة
الضمان: 3 سنوات
خيارات الخدمة الممتدة: تغطية ضمان لمدة 4 سنوات + AUR - رقم قطعة Elo: E740135 تغطية ضمان لمدة 5 سنوات + AUR - رقم قطعة Elo: E740330
الاعتمادات والإقرارات التنظيمية: أستراليا C-Tick كندا CUL، IC الصين CCC أوروبا CE اليابان VCCI المكسيك CoC روسيا EAC الولايات المتحدة UL، بما في ذلك UL 62368-1، FCC دولي CB RoHS، RoHS الصيني، WEEE Energy Star 7.0 UL 60950 متوافق مع اختبار السقوط IK07 متوافق مع اختبار الصدمات تصنيف كفاءة الطاقة الأوروبي A+
خيارات التثبيت: واجهة تثبيت VESA ذات 4 فتحات بقياس 400mm x 400mm في الجزء الخلفي للوحدة تأتي حوامل التثبيت الجانبية مع الوحدة راجع الرسومات الأبعادية للتفاصيل
محتويات العبوة: QIG جهاز التحكم عن بعد OSD كابل HDMI كابل VGA كابل USB (من النوع A إلى B) كابل كهرباء IEC 60320-C13 (قابس أمريكا الشمالية) كابل كهرباء IEC 60320-C13 (قابس الاتحاد الأوروبي/كوريا) كابل كهرباء IEC 60320-C13 (قابس المملكة المتحدة) حوامل تثبيت جانبية × 10 براغي حوامل التثبيت الجانبية × 20
الخيارات / الملحقات / الترقيات: جهاز التحكم عن بعد OSD (RJ45) - Elo P/N: E483757 طقم استبدال حامل التثبيت الجانبي - Elo P/N: E727550 قلم PCAP اختياري - Elo P/N: E066148

التنزيلات

٠ ملفًا من الشركة المصنّعة

لا توجد ملفات قابلة للتنزيل لهذا الموديل بعد. اطلبها منا وسنرسل ورقة المواصفات.

أسئلة حول 5543L

ما الغرض من الشاشة Elo 5543L ومن يناسبها؟

الطراز 5543L شاشة لمس مفتوحة الإطار بقياس 54.6 بوصة للجهات التي تريد بناء كشكها الخاص أو شاشة مدمجة. يناسب أكشاك الخدمة الذاتية في الأماكن العامة والتجزئة والفنادق ومحطات النقل التي تعمل بشكل متواصل. وبما أنها تُسلَّم دون هيكل، يختار المُركِّب الغلاف، ولذلك يهم عمق 67 مم والزجاج المتصل بالحواف في التصاميم النحيفة بالدوحة. وتصنفها الشركة للتشغيل 24 ساعة.

هل ما زال الطراز متوفراً وما البديل له؟

لا. أوقفت الشركة المصنعة الطراز 5543L واستبدلته بالطراز 5503L. يستطيع فريق سمارت رومز قطر تقديم عرض لـ 5503L أو لبديل متوافق آخر لمشروع كشك أو شاشة مدمجة يحتاج الشكل نفسه. أرسل المقاسات ومخططات الغلاف ومتطلبات اللمس والفيديو، وسيؤكد الفريق الطراز الحالي المناسب ويعد عرضاً مكتوباً.

هل يمكن تركيب الشاشة في كشك خارجي أو غير مكيّف في الوكرة؟

لا دون خطة بيئية مؤكدة. يعمل الطراز 5543L في نطاق من 0 إلى 40 درجة مئوية ورطوبة من 20 إلى 80 في المئة، وتصل حدود التخزين من 20- إلى 60 درجة مئوية. تتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية بانتظام، وتكثر العواصف الترابية، لذا يجب وضع الوحدة في مكان مكيّف. لأي موقع خارجي أو معرض للشمس، اطلب من فريق سمارت رومز قطر مراجعة الغلاف والتبريد قبل طلب العرض.

ما مستويات السطوع والتباين التي تقدمها الشاشة؟

تذكر الشركة سطوعاً نموذجياً مقداره 450 نت للوحة LCD و387 نت مع طبقة اللمس PCAP. نسبة التباين 1,100:1، وزاوية المشاهدة 178 درجة أفقياً وعمودياً. زمن الاستجابة نموذجياً 12 ملي ثانية، وتعرض الشاشة 16.7 مليون لون. في الأماكن الساطعة أو قرب الواجهات الزجاجية، قارن هذه الأرقام بالإضاءة المحيطة في موقع التركيب قبل تأكيد التصميم.

كم عدد نقاط اللمس المدعومة، وكيف يتصل اللمس بالجهاز؟

يدعم مستشعر TouchPro بالسعة الكهربائية المُسقطة 12 نقطة لمس، ويتصل بالحاسوب المضيف عبر واجهة USB. تتوفر ميزة اللمس عبر الزجاج عند الطلب للتركيبات المغلقة، وعند تغليف الوحدة داخل غلاف محكم تذكر الشركة تصنيف IP65 للجهة الأمامية. يُدرج قلم PCAP اختياري ضمن الملحقات.

ما مدخلات الفيديو المتوفرة في الطراز 5543L؟

يتوفر مدخل HDMI واحد يدعم HDCP ومدخل VGA تناظري واحد على موصل DE-15 أنثى. تقبل الشاشة دقات من 640 × 480 حتى الدقة الأصلية 1920 × 1080، مع معدلات التحديث المدرجة لكل وضع. تتضمن العبوة كابل HDMI وكابل VGA، لذا يمكن توصيل حاسوب تشغيل أو مشغل وسائط مباشرة. تحقق من دقة الخرج لمصدرك مقارنة بالقائمة المدعومة قبل التركيب.

هل تعمل الشاشة على تيار 240 فولت في قطر، وكم تستهلك من الطاقة؟

مدخل الطاقة مصنف بين 100 و240 فولت تيار متردد بتردد 50/60 هرتز عبر مقبس IEC 60320 C14. تذكر Elo استهلاكاً نموذجياً عند 240 فولت و50 هرتز يبلغ 80.91 واط عند التشغيل و1.19 واط في وضع السكون و0.37 واط عند الإيقاف، مع احتساب محول AC/DC. تتضمن العبوة كابلات طاقة لمقابس NA وEU/KR وUK، لذا أكد نوع القابس المناسب لمآخذك مع فريق سمارت رومز قطر قبل الطلب.

ما خيارات التركيب المرفقة مع الشاشة؟

يحتوي الجزء الخلفي على واجهة تركيب VESA بأربعة ثقوب بقياس 400 مم × 400 مم، وتُرفق مع الجهاز أقواس تركيب جانبية. تحتوي العبوة على 10 أقواس جانبية و20 برغياً. تذكر Elo أيضاً مجموعة استبدال للتركيب الجانبي كخيار إضافي. قارن المخططات الأبعادية بتصميم الحائط أو القاعدة أو الغلاف، وتأكد من أن موضع التثبيت يسمح بمرور الهواء حول الشاشة.

ما وزن الشاشة، وهل أحتاج إلى مسح للموقع قبل التركيب؟

يزن الجهاز 29.3 كغ دون تغليف و36.8 كغ داخل عبوة الشحن، لذا خطط لشخصين أو لمعدات رفع. تحتاج نقاط التثبيت في السقف أو الجدار داخل ردهة مركز تجاري أو فندق إلى فحص للحمل والوصول. يقدم فريق سمارت رومز قطر مسح الموقع مجاناً، ويؤكد المسح نقطة التثبيت ومسار الكابلات وموقع المأخذ والتهوية قبل إنهاء عرض السعر. اطلبه قبل طلب عدة وحدات.

كيف يساعد عمق 67 مم في كشك قرب مطار حمد الدولي؟

غالباً ما يُركّب كشك تسجيل الوصول أو الاستعلامات في صالة مزدحمة داخل تجويف أو عمود ضيق، لذلك يهم العمق كثيراً. بعمق 67 مم يستطيع المُركِّب بناء خزانة ضحلة تُبقي الممر مفتوحاً. ويناسب التصنيف للتشغيل 24 ساعة الوحدات التي تعمل خلال رحلات الصباح الباكر والمساء. تأكد من تهوية الخزانة بعناية، لأن نطاق التشغيل يصل إلى 40 درجة مئوية كحد أقصى.

هل يناسب الطراز شاشات الاستقبال المواجهة للضيوف في فندق بالخليج الغربي؟

يمكن ذلك، كشاشة مدمجة في جدار الردهة للكونسيرج أو حجز الغرف أو الاتجاهات. يناسب الزجاج المتصل بالحواف واللمس بعدد 12 نقطة الواجهات الموجهة للضيوف. ولأن معظم ردهات الفنادق مكيّفة، فإن نطاق التشغيل من 0 إلى 40 درجة مئوية مناسب، لكن تحقق من موقع الشاشة بالنسبة لأبواب المدخل وأشعة الشمس المباشرة عبر الواجهات الزجاجية قبل اختيار نقطة التركيب.

هل يمكن للجهات الحكومية شراء الطراز 5543L أو بديله عبر أمر شراء أو مناقصة؟

نعم. تزود سمارت رومز قطر الوزارات والهيئات والجهات العامة الأخرى، وتقبل أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها منصة مناقصات. يمكن السداد بالتحويل المصرفي أو الشيك أو أمر الشراء. تُصدر عروض الأسعار عادةً خلال يوم عمل واحد. أرسل الطراز والكمية ورقم المناقصة، وسيحدد العرض المعادل الحالي أو البديل لمشروعك.
