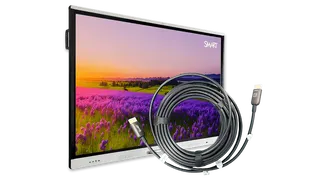

SMART HDMI Cable HD-1021AOC
كابل SMART HDMI HD-1021AOC بطول 10 م وألياف ضوئية نشطة
- الضمان
- 1 year; Terms and conditions…
كابل HD-1021AOC هو كابل HDMI 2.1 بالألياف الضوئية النشطة وطوله 10 م (33 قدماً)، مخصص للشاشات التفاعلية SMART المزودة بمنفذ HDMI. ينقل إشارة تصل إلى 48 Gbps و8K عند 60 Hz و4K عند 144 Hz، ويستمد طاقته من المصدر المتصل دون مزود طاقة خارجي. غلافه مصنف للتمديد داخل الجدران. تحتاج المدارس والمكاتب في الدوحة إلى هذا الكابل لمسافات طويلة. اطلب عرض سعر.
ماذا يفعل كابل HD-1021AOC في تركيب شاشات SMART
كابل HD-1021AOC هو كابل HDMI 2.1 بالألياف الضوئية النشطة وطوله 10 م (33 قدماً)، ويحتوي على موصلات HDMI من النوع A الذكر في طرفيه. ينقل الصورة والصوت غير المضغوطين عبر ألياف ضوئية مدمجة مع موصلات نحاسية في بناء هجين. تذكر بيانات المصنع دعم دقة تصل إلى 8K عند 60 Hz وعرض نطاق يصل إلى 48 Gbps، وهو أمر مهم عندما يغذي حاسوب محمول أو مشغل وسائط أو حاسوب غرفة شاشة تفاعلية كبيرة.
الشهادة والتوافق الذي يمكن التحقق منه
الكابل معتمد ضمن برنامج HDMI LA للكابلات فائقة السرعة، واختبرته SMART مع جميع شاشاتها التفاعلية المزودة بمنفذ HDMI. تشمل قائمة التحقق الخاصة بها الطرازات MX-V5 وMX-V5 Plus وRX-V1 وGX-V4N وGX-V4G وGX-V3 وSMART Board Mini. وبما أنه بمعيار HDMI 2.1، فهو متوافق مع منافذ HDMI 2.0 وما قبلها، غير أن الاستفادة الكاملة من 48 Gbps تتوقف على دعم المصدر والشاشة معاً لمعيار HDMI 2.1.
أهم البيانات قبل الطلب
- الطاقة: يستمد الطاقة من المصدر المتصل بجهد من 4.5V إلى 5.5V، باستهلاك أقصى 25 mW، ودون مزود طاقة خارجي.
- الاتجاه: يتصل طرف المصدر بجهاز التشغيل، ويتصل الطرف الآخر بالشاشة. الاتصال المعكوس لا يعطي أي إشارة.
- ميزات الفيديو: HDR10+ وDolby Vision وHLG وVRR وALLM وDSC وARC وeARC.
- الصوت: PCM بقناتين وMultichannel LPCM حتى 192 kHz و32 قناة وDTS-X وDolby Atmos.
- الأبعاد: قطر خارجي 6 mm، ونصف قطر انحناء أدنى 60 mm، ووزن 522 g، وموصلات مطلية بالذهب عيار 24.
أين يناسب الكابل في قطر
في قاعة محاضرات بمدينة التعليم، غالباً ما توضع منصة المحاضر أو حاسوب التحكم في مؤخرة القاعة، بينما تكون الشاشة في المقدمة. يغطي طول 10 م هذا المسار، وصُمم البناء الضوئي للحفاظ على سرعة 48 Gbps الكاملة عبر هذه المسافة، وهي مسافة تعجز عندها الكابلات النحاسية السلبية عن تحقيق الأداء الكامل بثبات.
في قاعة اجتماعات بالخليج الغربي، قد يوضع المصدر داخل خزانة جانبية بينما تُعلق الشاشة على الجدار المقابل. قِس المسار أولاً، وتأكد من أن الكابل يصل دون شد، لأن نصف قطر الانحناء الأدنى 60 mm.
في تركيبات لوسيل التي تمر فيها الكابلات فوق سقف مستعار، يكون تصنيف التمديد مهماً. الغلاف مصنف CMP، واطلب من المقاول الكهربائي تحديد التصنيف الذي تشترطه لوائح المبنى قبل سحب الكابل.
تخطيط التركيب وظروف التشغيل
ارسم مسار الكابل من المصدر إلى الشاشة، واحسب الزوايا وإدارة الكابلات، وتحقق من ملاءمة تصنيف الغلاف للمكان. نطاق التشغيل المصنف من 0°C إلى 60°C (32°F إلى 140°F) عند رطوبة نسبية من 5% إلى 90%، والتخزين من -20°C إلى 70°C. تتجاوز درجات الحرارة صيفاً في الدوحة 45°C في كثير من الأيام، لذا عند التمرير عبر فراغ سقف حار أو مجرى، اطلب من الفني التأكد من بقاء الحرارة الفعلية ضمن نطاق التشغيل. يقدم فريق سمارت رومز قطر مسوحات موقع مجانية وخدمة تركيب احترافية، وهو ما يساعد في التمديد داخل المباني القائمة.
الشراء من سمارت رومز قطر
نصدر عروض الأسعار عادةً خلال يوم عمل واحد، ونوفر التوريد إلى البلديات الثماني في قطر. تستطيع الوزارات والمدارس والشركات الطلب بأمر شراء (LPO)، وتُقبل المناقصات الحكومية بما فيها عبر منصة مناقصات (Monaqasat). يمكن الدفع بتحويل بنكي أو شيك أو أمر شراء. تنطبق ضمانة SMART المحدودة للمعدات لمدة سنة واحدة، وتختلف الشروط حسب المنطقة. اطلب عرض سعر للكابل HD-1021AOC، وأرسل طراز الشاشة وطول المسار لنطابق الكابل مع تركيبك.
أبرز المزايا
- كابل ألياف ضوئية نشط بطول 10 م (33 قدماً) بموصلات HDMI من النوع A
- دعم عرض نطاق 48 Gbps و8K عند 60 Hz و4K عند 144 Hz
- غلاف CMP مصنف للتمديد داخل الجدران والأسقف
- يعمل بالطاقة من المصدر المتصل دون مزود طاقة خارجي
- معتمد ومختبر من SMART للشاشات التفاعلية المزودة بمنفذ HDMI
- كابل اتجاهي: طرف المصدر يتصل بجهاز التشغيل والطرف الآخر بالشاشة
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
نظرة عامة١
- _text
- The HD-1021AOC is a 33' ( 10 m ) , active optical cable that carries uncompressed HDMI 2.1 video and audio over optical fiber. It supports resolutions up to 8K at 60 Hz and a maximum bandwidth of 48 Gbps. Featuring a plenum-rated jacket suitable for in-wall and in-ceiling installations, the cable is bus-powered from the connected source and requires no external power supply.; This Ultra High Speed HDMI Cable is certified under the Ultra HDMI™ Cable Certification Program. It has been tested and certified by SMART to work with all SMART interactive displays that have an HDMI connector.; Note; Th
الميزات القياسية١٢
- إصدار HDMI
- HDMI 2.1
- إصدار HDCP
- HDCP 2.3
- أقصى عرض نطاق ترددي
- 48 Gbps
- دعم الفيديو
- Up to 8K @60 Hz, 4K @ 144 Hz, 1080p@ 240 Hz
- دعم HDR
- DCI، Static HDR، HDR10+، Dolby Vision، HLG، SL-HDR1، PQ، BT.2020، BT.2100
- الميزات المدعومة
- EDID، CEC، ALLM، VRR، DSC، ARC، eARC
- الامتثال للصوت
- PCM ثنائي القناة، وLPCM متعدد القنوات حتى 192 kHz / 32 قناة، وDTS-X، وDolby Atmos
- نوع الكابل
- بصري نشط، موصلات هجينة من الألياف والنحاس
- الاتجاهية
- نعم، من طرف المصدر إلى طرف الشاشة
- الغلاف الخارجي
- CMP (مصنف للحيز الهوائي)
- الموصلات
- HDMI Type-A ذكر (19 دبوس)، على الطرفين، سبيكة زنك مصبوبة بالقالب، نقاط تلامس مطلية بالذهب عيار 24
- التوافق
- شاشات SMART Board التفاعلية بموصل HDMI 2.1، متوافقة مع الإصدارات السابقة لـ HDMI 2.0
متطلبات التخزين والتشغيل٦
- مزود الطاقة
- تعمل بالطاقة من الناقل، جهد VCC بين 4.5V–5.5V من المصدر المتصل
- استهلاك الطاقة
- 25 mW max
- طاقة خارجية
- غير مطلوب
- درجة حرارة التشغيل
- 32°F–140°F ( 0°C–60°C )
- درجة حرارة التخزين
- -4°F–158°F ( -20°C–70°C )
- الرطوبة النسبية
- 5%–90%
الشهادات والامتثال٤
- الشهادات
- شهادة كابل HDMI فائق السرعة (HDMI LA)
- الولايات المتحدة / كندا
- FCC وISED وTSCA وCONEG Packaging وProposition 65
- EU / EEA / EFTA / UK
- CE، UKCA، REACH، RoHS، WEEE، POP، PPWR
- أستراليا / نيوزيلندا
- RCM
معلومات الشراء – رقم الطلب١
- HD-1021AOC
- كابل، HDMI 2.1 M-M، معتمد للسرعة الفائقة، 48 Gbps، eARC، 8K60، 33' ( 10 m ) ، AOC، مصنف للحيز الهوائي
الضمان١
- ضمان SMART المحدود للمعدات
- سنة واحدة؛ تختلف الشروط والأحكام وخيارات ترقية الضمان حسب المنطقة. تفضل بزيارة smarttech.com/warranty أو تواصل مع موزعك للحصول على المعلومات.
التركيب والأبعاد والأوزان٦
- الطول
- 33' ( 10 m )
- القطر الخارجي
- 1/4" ( 6 mm ± 0.2 mm )
- نصف قطر الانحناء
- 2 3/8" ( 60 mm )
- الوزن
- 1 lb. 2 oz ( 522 g )
- أبعاد الشحن
- 8 7/8" × 8 7/8" × 1 1/2" ( 225 mm × 224 mm × 39 mm )
- وزن الشحن
- 1 lb. 6 oz ( 630 g )
