Impera Echo 8EUW

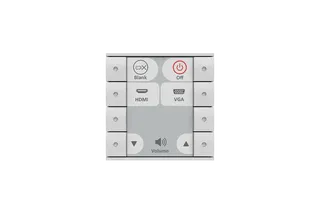

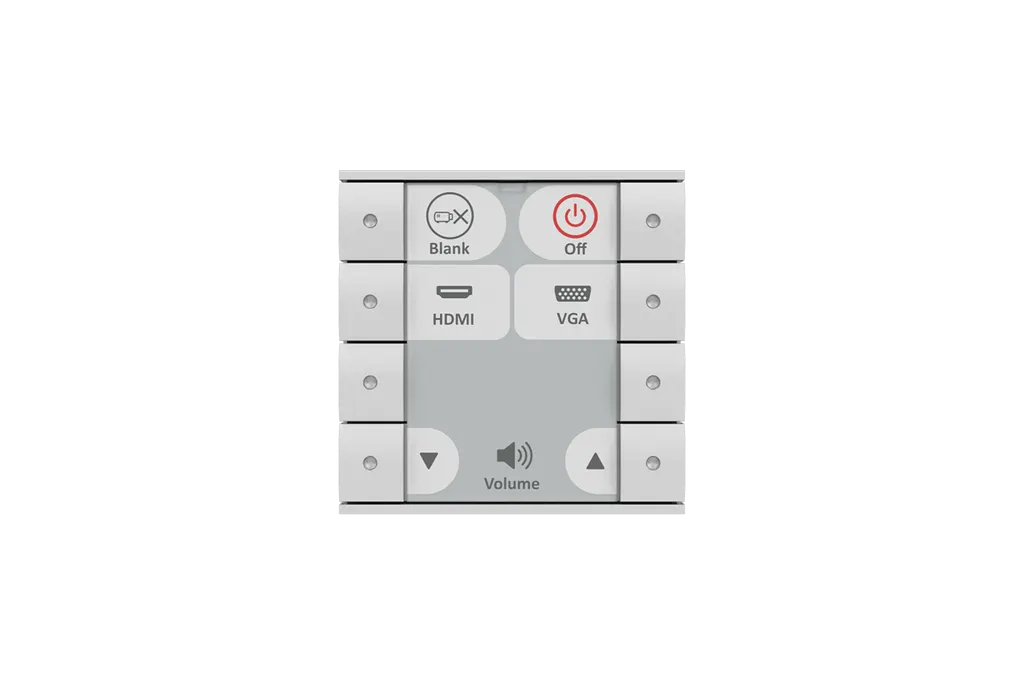

لوحة تحكم جدارية Biamp Impera Echo 8EUW بيضاء بثمانية أزرار
- المنصات
- CE Marked
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة
Biamp Impera Echo 8EUW لوحة تحكم جدارية بثمانية أزرار قابلة للبرمجة ومؤشرات LED متعددة الألوان، وتحتوي على متحكم داخلي يغني عن معالج خارجي. تتضمن منفذ RS-232/IR ثنائي الاتجاه وآخر أحادي الاتجاه، وثلاث وصلات GPIO، وناقل توسعة لإضافة جهازين كحد أقصى. النسخة البيضاء المخصصة للاتحاد الأوروبي مناسبة لقاعات الاجتماعات ومدرجات المحاضرات ومراكز التدريب في الدوحة ولوسيل ومدينة التعليم. اطلب عرض سعر من سمارت رومز قطر.
ما الذي تقدمه اللوحة داخل الغرفة
Biamp Impera Echo 8EUW لوحة تحكم جدارية مصممة لقاعات العرض وبيئات التعلم وغرف الاجتماعات. تضم ثمانية أزرار ميكانيكية مزودة بمؤشرات LED متعددة الألوان، ويُحدَّد دور كل زر من خلال برنامج Project Designer. ولأن اللوحة مزودة بمتحكم داخلي، يمكن تشغيل الغرفة دون معالج تحكم منفصل، وهذا يقلل قائمة المعدات في المشاريع الصغيرة.
يتم الإعداد والصيانة عبر منفذ Micro USB. تبلغ أبعاد النسخة البيضاء 55 ملم في العرض و55 ملم في الارتفاع، وعمقها 17 ملم، ووزنها 90 غراماً، لذا تشغل مساحة صغيرة على الجدار.
المنافذ والتحكم بأجهزة الطرف الثالث
يرسل منفذ RS-232/IR ثنائي الاتجاه الأوامر إلى الأجهزة الخارجية ويستقبل ردود الفعل منها، فتعكس اللوحة حالة الجهاز المتصل. أما المنفذ أحادي الاتجاه فيرسل الأوامر فقط. ويدعم المنفذان معدلات باود من 1200 إلى 115200 بت في الثانية، وطول بيانات 7 أو 8 بت، وتماثلاً زوجياً أو فردياً أو بدون تماثل، وبتات توقف 1 أو 1.5 أو 2. ويعمل نطاق تردد الأشعة تحت الحمراء من 381 هرتز إلى 500 كيلو هرتز.
تقرأ وصلات GPIO الثلاث المدخلات البسيطة وتشغل المخرجات. يُعد الإدخال منخفضاً عند أقل من 1 فولت تيار مستمر، ومرتفعاً عند أكثر من 4 فولت تيار مستمر. والمخرجات من نوع مصرف مفتوح بحد أقصى 24 فولت تيار مستمر و0.5 أمبير، وهي مناسبة لتشغيل حمل صغير أو ملف مرحل. تحقق من حمل كل جهاز متصل قبل التوصيل.
ناقل التوسعة والتنبيهات
يوفر ناقل التوسعة جهد 12 فولت تيار مستمر بتيار 0.3 أمبير، ويدعم جهازين إضافيين كحد أقصى، وهما لوحة مفاتيح إضافية أو موسع منافذ. كما ترسل اللوحة تنبيهات عبر البريد الإلكتروني عند بلوغ ساعات تشغيل المصباح أو الفلتر، وعند ظهور تحذيرات، وهو ما يفيد فرق المرافق التي تدير عدة غرف. وفي بيئة الأتربة في قطر، تساعد تنبيهات الفلتر على جدولة التنظيف في وقته.
أين تناسب اللوحة في قطر
- قاعة محاضرات في مدينة التعليم: يشغّل المحاضر العرض والصوت والأجهزة المتصلة من لوحة واحدة مثبتة على الجدار، بدلاً من جهاز تحكم عن بعد قد يضيع.
- مدرسة خاصة في الوكرة تجهز فصولها الجديدة: تتشابه تخطيطات الأزرار في كل فصل، فينتقل المعلمون بين الفصول دون إعادة تعلم أدوات التحكم.
- غرفة اجتماعات حكومية في الخليج الغربي: تشغّل الأزرار المخصصة إعداد العرض والمؤتمرات في الغرفة، مع تأكيد الحالة من الجهاز المتصل.
ما يجب التخطيط له قبل الطلب
- الطاقة: تعمل اللوحة بقدرة 12 فولت تيار مستمر و5 واط. لا تذكر بيانات المصنّع مزود الطاقة ضمن العبوة، لذا يُرجى تأكيد مصدر التغذية والكابلات مع فريق سمارت رومز قطر قبل الطلب.
- البيئة: نطاق التشغيل من 0 إلى 40 درجة مئوية (من 32 إلى 104 فهرنهايت)، والرطوبة من 10% إلى 90% دون تكاثف، والارتفاع حتى 2,000 متر. وبما أن الحرارة صيفاً في قطر قد تتجاوز 45 درجة مئوية، ركّب اللوحة داخل غرف مكيّفة فقط.
- البرمجة: اتفق على تخطيط الأزرار مع مهندس الصوت والصورة قبل التركيب، لأن الإعداد يتم في Project Designer.
- الضمان: يشمل المنتج ضماناً لمدة 5 سنوات من الشركة المصنعة.
تشمل خدمات سمارت رومز قطر التوريد إلى البلديات الثماني، والمسح الميداني المجاني، والتركيب المهني، مع قبول أوامر الشراء والمناقصات الحكومية. اطلب عرض سعر وسيؤكد فريق سمارت رومز قطر مخطط المنافذ والكميات وخطة الطاقة لغرفك.
أبرز المزايا
- ثمانية أزرار ميكانيكية قابلة للبرمجة مع مؤشرات LED متعددة الألوان
- متحكم داخلي، ولا حاجة إلى معالج خارجي
- منفذ RS-232/IR ثنائي الاتجاه وآخر أحادي الاتجاه
- ثلاث وصلات GPIO بمخرجات مصرف مفتوح حتى 24 فولت تيار مستمر
- ناقل توسعة يدعم جهازين إضافيين كحد أقصى
- ضمان المصنّع لمدة 5 سنوات
مناسبة القاعة
أخبرنا بمساحة القاعة والمنصة (تيمز أو زووم أو الحاسوب الشخصي)، ونؤكد التركيبة المناسبة مع عرض السعر.
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
١٢ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
GENERAL٤
- الارتفاع
- 2.2 inches (55 mm)
- العرض
- 2.2 inches (55 mm)
- العمق
- 0.7 inches (17 mm)
- الوزن
- 0.20 lbs (90 g)
POWER١
- الطاقة
- 12V DC 5W ناقل التوسعة: خرج الطاقة: 12 V DC (0.3 A) عدد الأجهزة المدعومة: 2
NOTES١
- ملاحظات المواصفات
- RS-232 / IR: عدد المنافذ: 1 (ثنائي الاتجاه) 1 (أحادي الاتجاه) معدل الباود: 1200 – 115200 bit/sec Bits البيانات: 7، 8 التكافؤ: Even، Odd، None Bits الإيقاف: 1، 1.5، 2 نطاق تردد IR: 381 Hz إلى 500 kHz ناقل التوسعة: خرج الطاقة: 12 V DC (0.3 A) عدد الأجهزة المدعومة: 2
CONTROLS & INDICATORS٢
- التحكم
- التحكم عدد الأزرار: 8 نوع الأزرار: ميكانيكي مؤشرات LED: متعددة الألوان
- منافذ المنطق I/O
- GPIO عدد منافذ I/O: 3 حساسية المستوى المنخفض: < 1 VDC حساسية المستوى المرتفع: > 4 VDC نوع الخرج: Open drain أقصى جهد: 24 VDC أقصى تيار: 0.5 A RS-232 / IR عدد المنافذ: 1 (ثنائي الاتجاه) 1 (أحادي الاتجاه) معدل الباود: 1200 – 115200 bit/sec Bits البيانات: 7، 8 التكافؤ: Even، Odd، None Bits الإيقاف: 1، 1.5، 2 نطاق تردد IR: 381 Hz إلى 500 kHz ناقل التوسعة خرج الطاقة: 12 V DC (0.3 A) عدد الأجهزة المدعومة: 2
COMPLIANCE١
- الشهادات
- متوافق مع CE توجيه RoHS
ENVIRONMENTAL٣
- نطاق درجة حرارة التشغيل المحيطة
- 32 - 104° F (0 – 40° C)
- الرطوبة
- رطوبة نسبية من 10% إلى 90% (غير متكثفة)
- الارتفاع
- 0-6,600 ft (0-2000m) MSL
التنزيلات
٥ ملفًا من الشركة المصنّعة
PDF
Biamp Impera Echo 8EUW أوراق المواصفات (PDF, 251 KB)
PDF
Biamp Impera Echo 8EUW الأدلة وكتيبات الاستخدام (PDF, 557 KB)
PDF
Biamp Impera Echo 8EUW الأدلة وكتيبات الاستخدام (PDF, 8.3 MB)
PDF
Biamp Impera Echo 8EUW الكتيبات التعريفية (PDF, 18.4 MB)
RFA
Biamp Impera Echo 8EUW الرسومات وملفات cad (RFA)
أسئلة حول Impera Echo 8EUW
ما الغرض من لوحة Biamp Impera Echo 8EUW؟
هي لوحة تحكم جدارية لقاعات العرض وبيئات التعلم وغرف الاجتماعات. يمكن تخصيص أزرارها الثمانية ذات المؤشرات متعددة الألوان لوظائف مثل تشغيل الشاشات والتحكم في الأجهزة المتصلة. ولأنها تعمل بمتحكم داخلي، يمكن تشغيل الغرفة دون معالج منفصل، وهو خيار مناسب لمن يريد تحكماً مبسطاً بضغطة زر واحدة في الاجتماعات والحصص اليومية.
هل تحتاج اللوحة إلى معالج تحكم منفصل؟
لا. تتضمن اللوحة متحكماً داخلياً، فلا تحتاج إلى معالج خارجي لتشغيل منطق أزرارها. تُضبط الأزرار والمنافذ عبر برنامج Project Designer، ويُستخدم منفذ Micro USB في إعداد النظام وصيانته. أكّد قائمة الأجهزة لكل غرفة مع فريق سمارت رومز قطر أثناء إعداد عرض السعر حتى يتطابق عدد المنافذ مع المعدات المطلوب التحكم بها.
كم عدد الأجهزة التي يمكن للوحة الواحدة التحكم بها؟
تضم اللوحة منفذ RS-232/IR ثنائي الاتجاه، ومنفذ RS-232/IR أحادي الاتجاه، وثلاث وصلات GPIO، ما يتيح الربط بعدة أجهزة من أطراف ثالثة. ويدعم ناقل التوسعة جهازين إضافيين كحد أقصى، وقد يكونان لوحات مفاتيح أو موسعات منافذ. احسب عدد المنافذ التي تحتاجها كل غرفة قبل الطلب، خاصة عندما تتطلب الشاشة ونظام الصوت والكاميرا تحكماً منفصلاً.
ما الفرق بين منفذي RS-232/IR؟
ينقل المنفذ ثنائي الاتجاه الأوامر إلى الجهاز المتحكم فيه ويستقبل منه ردود الفعل، فتعكس اللوحة حالة الجهاز. أما المنفذ أحادي الاتجاه فيرسل الأوامر فقط. يدعم المنفذان معدلات باود من 1200 إلى 115200 بت في الثانية، و7 أو 8 بت للبيانات، وتماثلاً زوجياً أو فردياً أو بدونه، وبتات توقف 1 أو 1.5 أو 2. قارن إعدادات البروتوكول لجهازك بهذه القيم قبل ضبط الغرفة.
ماذا تستطيع وصلات GPIO الثلاث أن تفعل؟
كل نقطة GPIO يمكن أن تعمل كمدخل أو مخرج. يُقرأ الإدخال منخفضاً عند أقل من 1 فولت تيار مستمر، ومرتفعاً عند أكثر من 4 فولت تيار مستمر. المخرجات من نوع مصرف مفتوح بحد أقصى 24 فولت تيار مستمر و0.5 أمبير، وهي مناسبة لتشغيل حمل صغير أو ملف مرحل. في غرفة اجتماعات بالدوحة قد تشغّل نقطة GPIO جهازاً خارجياً بسيطاً، لكن تحقق دائماً من الحمل مقابل حد 0.5 أمبير.
هل تستطيع اللوحة إرسال تنبيهات عند الحاجة إلى صيانة المصباح أو الفلتر؟
نعم. يدعم المنتج إرسال تنبيهات عبر البريد الإلكتروني لساعات تشغيل المصباح والفلتر وللتحذيرات. بالنسبة لفريق المرافق الذي يدير عدة قاعات في حرم جامعي أو مدرسة، تصل هذه التنبيهات إلى صندوق البريد بدلاً من الاعتماد على تفقد كل شاشة يدوياً. وفي بيئة الأتربة في قطر تساعد تنبيهات الفلتر على جدولة التنظيف. تأكد من أن الجهاز المتصل يدعم الإبلاغ نفسه.
هل تعمل اللوحة في غرفة حارة في الدوحة؟
نطاق التشغيل المصنّف هو من 0 إلى 40 درجة مئوية (من 32 إلى 104 فهرنهايت)، مع رطوبة من 10% إلى 90% دون تكاثف، وارتفاع يصل إلى 2,000 متر. وبما أن الحرارة صيفاً في قطر قد تتجاوز 45 درجة مئوية، يجب تركيبها داخل غرف مكيّفة وليس في الممرات غير المكيفة أو الأماكن المكشوفة أو الجدران المعرضة للشمس. اطلب من فريق سمارت رومز قطر تأكيد ظروف الغرفة خلال المسح الميداني المجاني.
ما متطلبات الطاقة للوحة؟
تعمل اللوحة بقدرة 12 فولت تيار مستمر و5 واط، ويوفر ناقل التوسعة 12 فولت تيار مستمر بتيار 0.3 أمبير لجهازين إضافيين كحد أقصى. لا تذكر بيانات المنتج ما إذا كان مزود الطاقة مرفقاً، لذا اطلب من فريق سمارت رومز قطر تأكيد المزود ومواصفاته والكابلات قبل الطلب. خطط لتغذية 12 فولت تيار مستمر ضمن أعمال الكهرباء منخفضة الجهد في مرحلة التصميم.
هل يختلف الطراز 8EUW عن النسخة القياسية؟
يشير الرمز 8EUW إلى الإعداد الأوروبي للوحة Impera Echo باللون الأبيض، ورقم الصنف 920-01885-20022 يحدد هذا الإصدار بالضبط. اختره عندما تريد لوناً أبيض يتناسب مع الجدار أو الإطارات. أكّد مع سمارت رومز قطر أن هذا الإصدار يطابق مواصفات مشروعك قبل طلب عرض السعر، حتى يعكس الطلب رمز الطراز الصحيح.
ما أبعاد اللوحة وكيف تُثبَّت؟
تبلغ أبعاد اللوحة 55 ملم في العرض و55 ملم في الارتفاع، وعمقها 17 ملم، ووزنها 90 غراماً، وهي مصممة للتثبيت على الجدار. لا تذكر بيانات المنتج ملحقات التثبيت، لذا أكد طريقة التثبيت مع فريق سمارت رومز قطر خلال المسح الميداني. ويساعد المسح المسبق على تحديد موضع اللوحة بما يناسب تخطيط الغرفة ومسارات الكابلات.
هل تشمل اللوحة ضماناً؟
نعم. يقدم المصنّع ضماناً لمدة 5 سنوات على Impera Echo. توفر سمارت رومز قطر منتجات مشمولة بضمان المصنّع، ويمكن لفرق المشتريات تسجيل الضمان مع أمر الشراء. في مشروع لغرفة واحدة يمنح الضمان فترة دعم طويلة، أما في مشروع مدرسة أو وزارة يتعدد فيه العدد فينطبق على كل وحدة يتم توريدها. اطلب تفاصيل الضمان ضمن عرض السعر.
هل يمكن لمدرسة أو وزارة طلب عدة وحدات دفعة واحدة؟
نعم. توفر سمارت رومز قطر التوريد إلى البلديات الثماني في قطر، وتقبل أوامر الشراء والمناقصات الحكومية، والدفع بالتحويل البنكي أو الشيك أو أمر الشراء. وتصدر عروض الأسعار عادةً خلال يوم عمل واحد. يساعد طلب الطراز نفسه لكل فصل أو غرفة اجتماعات على توحيد تخطيط الأزرار وتوصيلات المنافذ، ما يبسط تدريب الموظفين والصيانة لاحقاً في الموقع كله.
