Impera Tango
متحكم لوحات اللمس Biamp Impera Tango 910-01880
- المنصات
- FCC Part 15B (USA)
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة

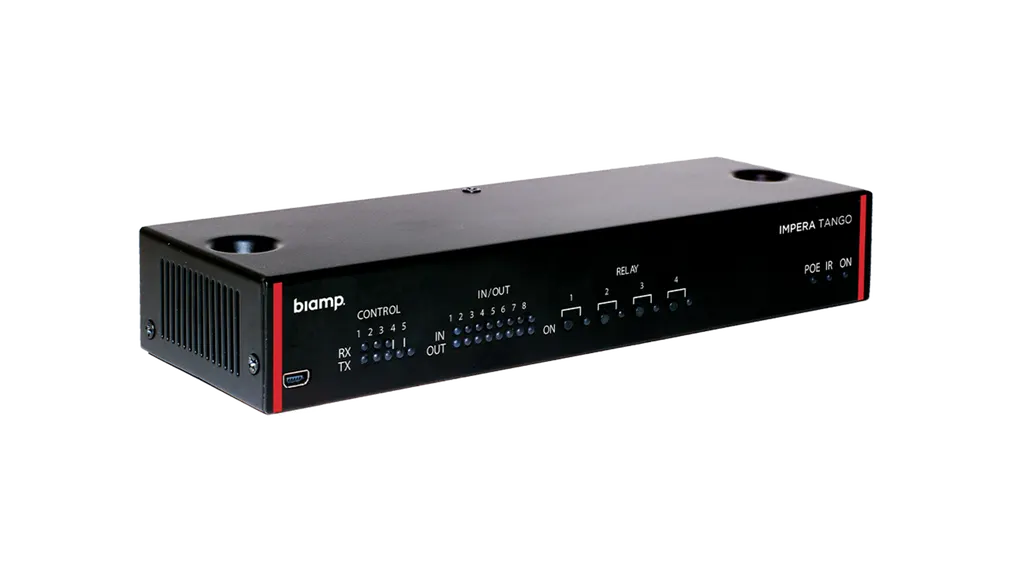

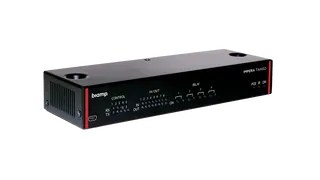

جهاز Biamp Impera Tango (رقم الصنف 910-01880) هو متحكم لوحات لمس يعمل بتغذية PoE ويتولى التحكم المركزي في أجهزة الصوت والصورة داخل الغرفة. يوفّر ثلاثة منافذ RS-232 ثنائية الاتجاه ومنفذين أحاديي الاتجاه، وأربعة مرحلات قابلة للتعيين، وثمانية منافذ GPIO، ويدير حتى خمس واجهات لمس من نوع Apprimo. يناسب الفصول الدراسية وقاعات الاجتماعات والمجالس في قطر التي تحتاج إلى متحكم واحد لتشغيل الشاشات والصوت والأجهزة الأخرى.
جهاز Biamp Impera Tango (رقم الصنف 910-01880) متحكم لوحات لمس يعمل بتغذية PoE، ويتولى التحكم المركزي في وظائف الصوت والصورة داخل الغرفة من وحدة واحدة. يدير واجهات Apprimo للمس، ويرتبط بالشاشات وأجهزة الصوت والمحوّلات والحساسات عبر منافذه التسلسلية والمرحلات ومنافذ GPIO، مما يجعله مناسبًا للفصول الدراسية وقاعات الاجتماعات والمساحات متعددة الأغراض.
ما الذي يديره المتحكم داخل الغرفة
يدعم Tango حتى خمس واجهات لمس من نوع Apprimo من متحكم واحد، لذلك يصلح للغرف الكبيرة التي تحتاج أكثر من نقطة تحكم، أو لمجموعة قاعات متصلة تشترك في وحدة واحدة. تُصمَّم الواجهات ببرنامج Project Designer، وتتراوح التخطيطات بين صفحات أزرار بسيطة وخطط تحكم متعددة الصفحات. وتذكر المواصفات دعم 10 أجهزة من أطراف ثالثة و8 أجهزة من Biamp.
المنافذ والمرحلات للأجهزة المتصلة

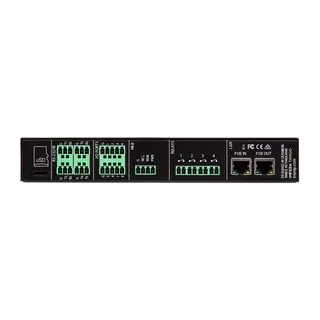

يوفر المتحكم ثلاثة منافذ RS-232 ثنائية الاتجاه ومنفذين أحاديي الاتجاه، بموصلات Euroblock ذات 3 أطراف، وبسرعات نقل من 1200 إلى 115200 بت في الثانية. ويمكن استخدام منافذ RS-232 لإرسال أوامر الأشعة تحت الحمراء أيضًا. ويتكون نظام الإدخال والإخراج من:
- أربعة مرحلات قابلة للتعيين بقدرة 30 فولت تيار مستمر و0.5 أمبير، مناسبة لتشغيل أجهزة مثل الشاشة الكهربائية
- ثمانية منافذ GPIO من نوع Open drain بحد أقصى 24 فولت تيار مستمر و0.5 أمبير، للمفاتيح والحساسات
- نطاق ترددات الأشعة تحت الحمراء من 400 هرتز إلى 500 كيلوهرتز
التغذية والشبكة وظروف التشغيل
يعمل الجهاز بتغذية PoE من فئة Class 3 بقدرة دخل 15 واط، وتبلغ قدرة خرج PoE 12 واط عند استقبال 15 واط. يتصل عبر منفذ RJ-45 بكابلات إيثرنت من نوع CAT5e أو أعلى، بسرعة 10/100 ميغابت في الثانية. ونطاق درجة الحرارة المحيطة للتشغيل من 0 إلى 30 درجة مئوية (32 إلى 86 فهرنهايت)، مع رطوبة نسبية من 10 إلى 90 في المئة دون تكاثف. وفي قطر، حيث تتجاوز درجات الحرارة خارج المباني 45 درجة مئوية في الصيف، يجب تركيب الجهاز داخل غرفة مكيّفة، وليس في خزانة غير مهواة تسخن مع الوقت.
أين يناسب الجهاز في قطر
في مبنى وزاري بمشيرب قد تُجهَّز قاعة اجتماعات بشاشة كبيرة وشاشة عرض كهربائية وإضاءة للغرفة، فيتحكم فيها لوح لمس Apprimo مثبت على الحائط عند رأس الطاولة عبر متحكم واحد. تتولى المرحلات الشاشة، ويمكن لمدخلات GPIO استقبال إشارات من حساس باب أو حساس إشغال، وتربط منافذ RS-232 الشاشة بجهاز الصوت.
وفي مدرسة خاصة بالريان تضم عدة فصول، يمكن تخصيص متحكم لكل فصل أو لكل مساحة تعليمية مشتركة. ويكفي الجهاز الواحد لفصل فيه لوحة للمعلم ولوحة لمحطة الطلاب، أو لتغطية قاعة مشتركة.
ما يجب التخطيط له قبل الطلب
أحصِ الأجهزة المطلوب التحكم بها، بما في ذلك وصلات RS-232 والأشعة تحت الحمراء والمرحلات ومنافذ GPIO، وتحقق من أن مصدر PoE يوفر فئة Class 3 بقدرة 15 واط. يقدم فريق سمارت رومز قطر معاينة مجانية للموقع للتحقق من مسارات الكابلات وظروف الغرفة قبل تقديم عرض السعر، ويصدر عروض الأسعار عادة خلال يوم عمل واحد. كما نقبل أوامر الشراء (LPO) ومناقصات الجهات الحكومية، بما في ذلك منصة Monaqasat، ويغطي ضمان الشركة المصنعة الجهاز لمدة 5 سنوات.
اطلب عرض سعر لجهاز Biamp Impera Tango 910-01880 من سمارت رومز قطر. أرسل عدد الغرف وعدد لوحات Apprimo وقائمة الأجهزة، وسيعدّ فريق سمارت رومز قطر تكوينًا مناسبًا لموقعك.
أبرز المزايا
- يدير حتى خمس واجهات لمس من نوع Apprimo
- ثلاثة منافذ RS-232 ثنائية الاتجاه ومنفذان أحاديا الاتجاه
- أربعة مرحلات قابلة للتعيين وثمانية منافذ GPIO
- تغذية PoE من فئة Class 3 بقدرة دخل 15 واط
- ضبط الواجهات ببرنامج Project Designer
- نطاق تشغيل محيطي من 0 إلى 30 درجة مئوية
مناسبة القاعة
أخبرنا بمساحة القاعة والمنصة (تيمز أو زووم أو الحاسوب الشخصي)، ونؤكد التركيبة المناسبة مع عرض السعر.
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
٢٠ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
GENERAL٤
- الارتفاع
- 1.4 inches (35 mm)
- العرض
- 8.7 inches (220 mm)
- العمق
- 2.8 inches (70 mm)
- الوزن
- 1.1 lbs (0.5 kg)
POWER٤
- مدخل PoE
- المطابقة: IEEE 802.3af مدخل الطاقة: الفئة 3، 15 W
- خرج PoE
- المطابقة: IEEE 802.3af أقصى خرج طاقة: 12 W عند مدخل 15 W
- مدخل الطاقة
- عند مدخل 15 W
- خرج الطاقة
- أقصى خرج طاقة: 12 W
NETWORK٥
- اتصالات الشبكة
- RJ-45 مع Ethernet (CAT5e أو أفضل)
- سرعة المنفذ
- 10/100 Mbps
- الاستشعار التلقائي
- نعم
- عدد الأجهزة الخارجية من الجهات الأخرى المدعومة
- 10
- عدد أجهزة Biamp المدعومة
- 8
CONTROLS & INDICATORS٢
- منافذ المنطق I/O
- GPIO عدد المنافذ: 8 الموصل: 5-pin, 0.3-inch Euroblock النوع: Open drain حد التشغيل المنخفض للإدخال: < 1VDC حد التشغيل المرتفع للإدخال: > 4VDC خرج معزول: لا أقصى جهد: 24VDC أقصى تيار: 0.5A
- RS-232
- RS-232/IR عدد المنافذ: 3 (ثنائي الاتجاه) 2 (أحادي الاتجاه) الموصل: 3-pin, 0.3-inch Euroblock معدل الباود: 1200 – 115200 bit/sec Bits البيانات: 7، 8 التكافؤ: Even، Odd، None Bits الإيقاف: 1، 2 نطاق تردد IR: 400 Hz إلى 500 kHz
OTHER١
- المرحلات
- الكمية: 4 الموصل: 2-pin, 0.3-inch Euroblock,br> سعة الطاقة: 30VDC / 0.5A
COMPLIANCE١
- الشهادات
- FCC Part 15B (USA) UL listed (USA and Canada) CE Marked (Europe) RoHS Directive (Europe)
ENVIRONMENTAL٣
- نطاق درجة حرارة التشغيل المحيطة
- 32 - 86° F (0 – 30° C)
- الرطوبة
- رطوبة نسبية من 10% إلى 90% (غير متكثفة)
- الارتفاع
- 0-6,600 ft (0-2000m) MSL
التنزيلات
٨ ملفًا من الشركة المصنّعة
PDF
Biamp Impera Tango أوراق المواصفات (PDF, 198 KB)
PDF
Biamp Impera Tango الأدلة وكتيبات الاستخدام (PDF, 174 KB)
PDF
Biamp Impera Tango الأدلة وكتيبات الاستخدام (PDF, 954 KB)
PDF
Biamp Impera Tango الأدلة وكتيبات الاستخدام (PDF, 8.3 MB)
PDF
Biamp Impera Tango الكتيبات التعريفية (PDF, 18.4 MB)
PDF
Biamp Impera Tango الرسومات وملفات cad (PDF, 79 KB)
DWG
Biamp Impera Tango الرسومات وملفات cad (DWG)
RFA
Biamp Impera Tango الرسومات وملفات cad (RFA)
أسئلة حول Impera Tango
ما الغرض من استخدام Biamp Impera Tango؟
Impera Tango متحكم لوحات لمس يعمل وحدة مركزية للتحكم في أجهزة الصوت والصورة داخل الغرفة. يدير لوحات Apprimo للمس، ويتصل بالشاشات وأجهزة الصوت والمحوّلات والإضاءة والحساسات عبر منافذ RS-232 والمرحلات ومنافذ GPIO. يناسب الفصول الدراسية وقاعات الاجتماعات والمساحات متعددة الأغراض التي يُفضَّل فيها تشغيل الغرفة كاملة من واجهة لمس واحدة.
كم عدد لوحات اللمس التي يمكن لجهاز واحد التحكم فيها؟
يدعم جهاز Impera Tango الواحد حتى خمس واجهات لمس من نوع Apprimo. يفيد ذلك في الغرف الكبيرة التي تضم أكثر من نقطة تحكم، أو في مجموعة قاعات متصلة تشترك في متحكم واحد. حدّد عدد اللوحات في مرحلة التصميم، لأن موقع كل لوحة يؤثر في مسارات الكابلات ومكان تركيب المتحكم في الغرفة.
هل يحتاج Impera Tango إلى محوّل طاقة منفصل؟
لا، فالجهاز يعمل بتغذية PoE. مدخل الطاقة من فئة Class 3 بقدرة 15 واط، لذلك يجب أن يوفر المحوّل أو مصدر PoE المتصل به هذه الفئة من الطاقة. وتبلغ قدرة خرج PoE 12 واط عند استقبال 15 واط. أكّد مصدر PoE أثناء التخطيط، لأن الجهاز يعتمد عليه في كامل تغذيته.
ما منافذ التحكم المتاحة للأجهزة من أطراف ثالثة؟
يوفر الجهاز ثلاثة منافذ RS-232 ثنائية الاتجاه ومنفذين أحاديي الاتجاه، جميعها بموصلات Euroblock ذات 3 أطراف، ويمكن استخدام منافذ RS-232 للتحكم بالأشعة تحت الحمراء. تتراوح سرعات النقل من 1200 إلى 115200 بت في الثانية، مع 7 أو 8 بتات بيانات، وتماثل زوجي أو فردي أو بدون تماثل، و1 أو 2 بت توقف. وتذكر المواصفات دعم 10 أجهزة من أطراف ثالثة.
ما وظيفة المرحلات ومنافذ GPIO؟
يتضمن الجهاز أربعة مرحلات قابلة للتعيين بقدرة 30 فولت تيار مستمر و0.5 أمبير، وثمانية منافذ GPIO. تناسب المرحلات تشغيل جهاز مثل الشاشة الكهربائية، بينما تستقبل منافذ GPIO الإشارات من المفاتيح والحساسات. منافذ GPIO من نوع Open drain وبحد أقصى 24 فولت تيار مستمر و0.5 أمبير، وغير معزولة، لذا أكّد التوصيل مع فريق التصميم قبل الربط.
كيف يتم إعداد واجهة اللمس؟
تُضبط الواجهة ببرنامج Project Designer من Biamp. تتراوح التخطيطات بين صفحات أزرار بسيطة وخطط تحكم متعددة الصفحات، ويمكن أن يكون لكل غرفة تصميمها الخاص. خطط لبنية الصفحات حسب المستخدمين الفعليين للغرفة، مثل المقدّمين أو المعلمين أو مضيفي الاجتماعات، قبل بدء البرمجة.
ما نطاق درجة الحرارة والرطوبة الذي يعمل فيه الجهاز؟ وهل يصلح لغرفة حارة في قطر؟
نطاق درجة الحرارة المحيطة للتشغيل من 0 إلى 30 درجة مئوية (32 إلى 86 فهرنهايت)، مع رطوبة نسبية من 10 إلى 90 في المئة دون تكاثف. تتجاوز درجات الحرارة خارج المباني في قطر 45 درجة مئوية في الصيف، لذا يجب تركيب الجهاز في غرفة مكيّفة، لا في خزانة غير مهواة ترتفع حرارتها. أكّد الموقع الدقيق مع فريق سمارت رومز قطر قبل التثبيت.
هل يناسب قاعة محاضرات في مدينة التعليم؟
نعم، بشرط أن تكون القاعة مكيّفة وأن يحتاج المحاضر إلى لوحة لمس واحدة لإدارة الشاشة والإضاءة وتوجيه إشارات الصوت والصورة. تغطي المرحلات ومنافذ RS-232 الأجهزة الشائعة في قاعات المحاضرات، ويمكن إضافة لوحة ثانية عند منصة المحاضر أو نقطة تحكم خلفية، بحد أقصى خمس لوحات. خطط لمسارات الكابلات وموقع الخزانة أثناء المعاينة الميدانية.
كيف يمكن أن يعمل الجهاز في قاعة اجتماعات في الخليج الغربي؟
في قاعة اجتماعات بالخليج الغربي تضم شاشة كبيرة وشاشة كهربائية وإضاءة للغرفة، يمكن استخدام جهاز Tango واحد للتحكم في الجميع من لوحة Apprimo مثبتة على الحائط عند رأس الطاولة. تتولى المرحلات الشاشة، ويمكن لمدخلات GPIO استقبال إشارة من حساس باب أو إشغال، وتربط منافذ RS-232 الشاشة بجهاز الصوت. أرسل قائمة الأجهزة مع طلب عرض السعر ليتطابق التكوين مع الغرفة.
هل يمكن لمدرسة في الريان ذات فصول متعددة استخدامه؟
نعم، إذا كان لكل فصل أو مساحة تعليمية مشتركة متحكمه الخاص. يدعم الجهاز الواحد حتى خمس لوحات Apprimo، فيكفي لفصل فيه لوحة للمعلم ولوحة لمحطة الطلاب، أو لتغطية قاعة مشتركة في المدرسة. وفي طلبات المدارس متعددة الغرف، يُسهّل أمر الشراء (LPO) مع أعداد الأجهزة لكل غرفة إصدار عرض السعر بوضوح.
هل تقدم سمارت رومز قطر الجهاز لمناقصات الجهات الحكومية وأوامر الشراء؟
نعم. يقبل فريق سمارت رومز قطر أوامر الشراء (LPO) ومناقصات الجهات الحكومية، بما في ذلك منصة Monaqasat، ويمكن الدفع بتحويل بنكي أو شيك أو أمر شراء. أدرِج الكمية وقائمة الغرف وعدد لوحات Apprimo المطلوبة في طلبك. يغطي ضمان الشركة المصنعة الجهاز لمدة 5 سنوات، ويصدر عرض السعر عادة خلال يوم عمل واحد.
ما الاتصال بالشبكة والشهادات التي يحملها الجهاز؟
يتصل المتحكم عبر منفذ RJ-45 بكابلات إيثرنت من نوع CAT5e أو أعلى، بسرعة 10/100 ميغابت في الثانية مع Autosense. وهو مدرج بشهادة FCC Part 15B، ومُدرج من UL للولايات المتحدة وكندا، ومعتمد بعلامة CE، ويتوافق مع RoHS. تحقق من أن مفتاح الشبكة والكابلات لديك تستوفي هذه المتطلبات قبل التركيب.
