Tesira EX-OUT
Biamp Tesira EX-OUT موسّع مخرج صوتي بأربع قنوات
- مدى الالتقاط
- (20Hz~20kHz
- المنصات
- TAA Compliant
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة

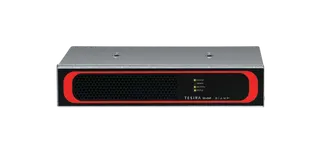

جهاز Biamp Tesira EX-OUT موسّع نصف رف يضيف أربعة مخارج متوازنة للميكروفون أو لمستوى الخط إلى نظام صوت Tesira الداعم لتقنية AVB. يستمد طاقته من الشبكة عبر PoE+ وفق IEEE 802.3at من الفئة 4 بقدرة 30 واط، ويوفر تحكماً في المستوى بين -100 و+12 ديسيبل ومحولات 24-bit. يناسب قاعات الاجتماعات ومدرجات المحاضرات وقاعات المؤتمرات في الفنادق. اطلب عرض سعر من سمارت رومز قطر.
ما الذي يضيفه Tesira EX-OUT إلى نظام صوت AVB
جهاز Tesira EX-OUT موسّع بعرض نصف رف، صُمم لزيادة عدد المخارج في نظام Tesira الداعم لتقنية AVB. يوفر أربع قنوات متوازنة يمكن ضبطها لنقل إشارات الميكروفون أو إشارات مستوى الخط. يتصل الجهاز بشبكة AVB الخاصة بـ Tesira لنقل الصوت وضبط الإعدادات والتحكم، فيُدار ضمن النظام نفسه ولا يعمل كوحدة منفصلة. وهو مخصص للعمل مع أجهزة Tesira من فئة الخوادم التي تدعم AVB.
التغذية والإشارة ووصلات التوصيل

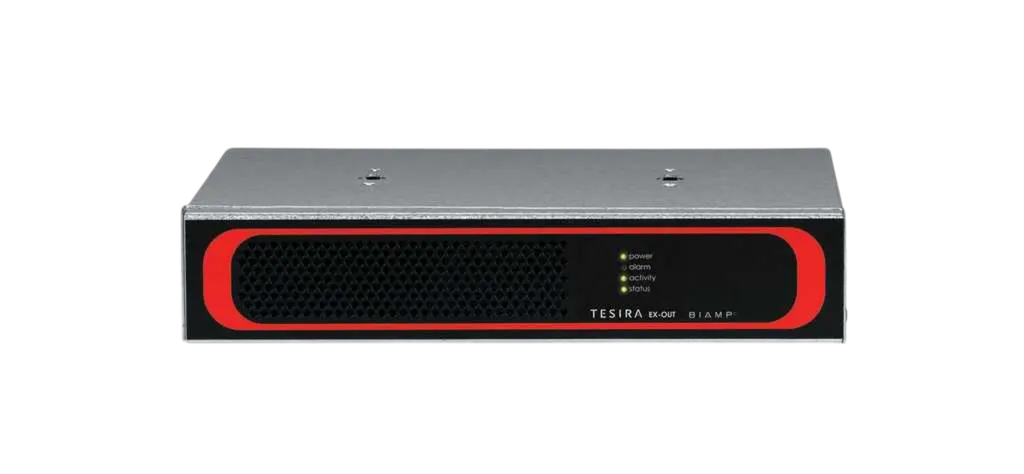

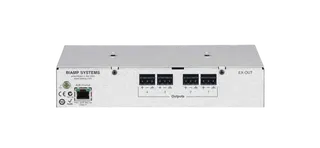

يستمد الجهاز طاقته من كابل الشبكة عبر PoE+ وفق المعيار IEEE 802.3at من الفئة 4 بقدرة 30 واط، لذا يعمل من منفذ شبكة يدعم PoE+ دون حاجة إلى مصدر كهرباء مستقل. يتيح كل مخرج مدى تحكم في المستوى من -100 إلى +12 ديسيبل، مع خاصية عكس الطور لتصحيح القطبية المعكوسة. ويمكن اختيار مستوى المرجع الكامل للخرج من بين 24 و18 و12 و6 و0 و-31 dBu، بما يناسب المعدات المتصلة به. أقصى خرج هو +24 dBu، والمحولات 24-bit، ومعدل أخذ العينات 48 kHz. تتراوح الاستجابة الترددية بين +0/-0.25 ديسيبل من 20 هرتز إلى 20 كيلوهرتز، ويتجاوز المدى الديناميكي 108 ديسيبل. تُوصل الأسلاك عبر موصلات شريط طرفي قابلة للفصل، وتعرض مؤشرات LED في الواجهة الأمامية حالة الجهاز.
أماكن الاستخدام في قطر
- قاعة اجتماعات في جهة حكومية بالدوحة: يمكن للمخارج الإضافية تغذية نظام تسجيل أو قناة صوت خارجية دون إعادة تصميم نظام Tesira القائم.
- مدرج محاضرات في مدينة التعليم: توفر مخارج مستوى الخط إشارة لنظام تسجيل المحاضرات، مع ضبط مستوى المرجع بما يناسب الجهاز المستقبل.
- قاعة مؤتمرات في ذا بيرل: يناسب الشكل نصف الرف غرفة معدات مشتركة في فندق، ويُدار الجهاز عبر الشبكة نفسها التي تربط بقية نظام الصوت.
تخطيط التركيب
تأكد من المساحة المتاحة في الرف قبل الطلب. أبعاد الجهاز 44 ملم ارتفاعاً (1.75 بوصة) و216 ملم عرضاً و197 ملم عمقاً، ووزنه 1.4 كجم. نطاق درجة حرارة التشغيل المحيطة من 0 إلى 40 درجة مئوية، مع رطوبة نسبية من 0 إلى 95% دون تكاثف، وحتى ارتفاع 3000 متر. تتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية أحياناً، لذا يُفضل وضع الرف في غرفة معدات مكيفة وليس في خزانة غير مهواة. تحقق من أن منفذ المفتاح الشبكي يوفر طاقة PoE+ من الفئة 4، وخطط لمسارات الكابلات الخاصة بشريط التوصيل. تقدم سمارت رومز قطر المعاينة الميدانية مجاناً والتركيب المهني، لتأكيد موقع الرف ومسارات الكابلات قبل وصول الجهاز.
الامتثال والضمان والطلب
الجهاز متوافق مع متطلبات TAA ومتوافق مع RoHS ومؤرض وفق AES. تشمل الشهادات المدرجة FCC Part 15B وعلامة CE وشهادتي UL وC-UL وRCM وEAC. ضمان الشركة المصنعة خمس سنوات. يمكن للجهات الحكومية والمشترين عبر المناقصات الطلب بأمر شراء (LPO) أو عبر منصة منافسات، مع الدفع بالتحويل البنكي أو الشيك أو أمر الشراء.
لطلب عرض سعر لجهاز Biamp Tesira EX-OUT، أرسل عدد القنوات المطلوبة وأجهزة Tesira المركبة حالياً وطراز المفتاح الشبكي. تُصدر عروض الأسعار عادةً خلال يوم عمل واحد. اطلب عرض سعر من فريق سمارت رومز قطر.
أبرز المزايا
- هيكل نصف رف مع أربعة مخارج متوازنة للميكروفون أو مستوى الخط
- يعمل بطاقة PoE+ وفق IEEE 802.3at من الفئة 4 بقدرة 30 واط
- مدى تحكم في المستوى من -100 إلى +12 ديسيبل مع عكس الطور
- مستويات مرجع خرج كامل قابلة للاختيار حتى 24 dBu
- محولات 24-bit ومعدل أخذ عينات 48 kHz
- ضمان الشركة المصنعة خمس سنوات ومتوافق مع TAA
مناسبة القاعة
أخبرنا بمساحة القاعة والمنصة (تيمز أو زووم أو الحاسوب الشخصي)، ونؤكد التركيبة المناسبة مع عرض السعر.
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
٢٦ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
GENERAL٤
- الارتفاع
- 1.75 بوصة (44 mm)
- العرض
- 8.5 بوصة (216 mm)
- العمق
- 7.75 بوصة (197 mm)
- الوزن
- 3 رطل (1.4 kg)
POWER٢
- الطاقة
- PoE+ (IEEE 802.3at الفئة 4، 30W)
- طاقة الفانتوم (Phantom Power)
- +48 VDC (7mA/مدخل)
NOTES١
- ملاحظات المواصفات
- طول الذيل: حتى 300ms،br> التقارب: حتى 100dB/sec
CERTIFIED SOLUTIONS٢
- متوافق مع TAA
- متوافق مع TAA
- حلول معتمدة
- متوافق مع TAA
COMPLIANCE١
- الشهادات
- FCC Part 15B (الولايات المتحدة) علامة CE (أوروبا) UL وC-UL معتمد (الولايات المتحدة وكندا) RCM (أستراليا) EAC (الاتحاد الجمركي الأوراسي) توجيه RoHS (أوروبا)
ENVIRONMENTAL٣
- نطاق درجة حرارة التشغيل المحيطة
- 32 - 104° F (0 - 40° C)
- الرطوبة
- رطوبة نسبية من 0% إلى 95% (غير متكثفة)
- الارتفاع
- 0-10,000 ft (0-3000m) MSL
AUDIO١٣
- الصوت
- 4 قنوات صوت تماثلي، وEX-OUT هو موسّع خرج 4 قنوات بمستوى ميكروفون/خط
- المعاوقة
- (متوازن): 8kΩ
- نطاق كسب الدخل
- (خطوات 6dB): 0 - 66dB
- أقصى إدخال
- +24dBu
- معاوقة الخرج
- (متوازن): 200Ω
- أقصى إخراج
- +24dBu
- THD+N
- (20Hz~20kHz): عند كسب 0dB، دخل +4dBu: < 0.006% عند كسب 54dB، دخل -50dBu: < 0.040%
- الاستجابة الترددية
- (20Hz~20kHz عند +4dBu): +0/-0.25dB
- EIN
- (20Hz~20kHz، كسب 66dB، 150Ω):* < -125dBu
- النطاق الديناميكي
- (20Hz~20kHz، 0dB): > 108dB
- التداخل المتقاطع
- (من قناة إلى قناة عند 1kHz): عند كسب 0dB، دخل +4dBu: < -85dB عند كسب 54dB، دخل -50dBu: < -75dB
- معدل أخذ العينات
- 48kHz
- محوّلات A/D
- محوّلات A/D - D/A: 24-bit
التنزيلات
٧ ملفًا من الشركة المصنّعة
PDF
Biamp Tesira EX-OUT أوراق المواصفات (PDF, 326 KB)
PDF
Biamp Tesira EX-OUT أوراق المواصفات (PDF, 787 KB)
PDF
Biamp Tesira EX-OUT الأدلة وكتيبات الاستخدام (PDF, 1.2 MB)
EXE
Biamp Tesira EX-OUT الأدلة وكتيبات الاستخدام (EXE)
PDF
Biamp Tesira EX-OUT الكتيبات التعريفية (PDF, 35.2 MB)
RFA
Biamp Tesira EX-OUT الرسومات وملفات cad (RFA)
TFA2
Biamp Tesira EX-OUT البرامج والتحديثات (TFA2)
أسئلة حول Tesira EX-OUT
ما الغرض من استخدام Biamp Tesira EX-OUT؟
يضيف الجهاز أربعة مخارج متوازنة للميكروفون أو لمستوى الخط إلى نظام صوت Tesira الداعم لتقنية AVB. وبصفته موسّعاً بعرض نصف رف، فهو مناسب للمشاريع التي تحتاج مخارج إضافية دون هيكل كامل إضافي. يستخدمه الفنيون لتغذية مكبرات الصوت أو أنظمة التسجيل أو القنوات الصوتية الخارجية المُدارة عبر شبكة Tesira. ويعتمد دوره الدقيق على تصميم النظام، ويمكن لفريق سمارت رومز قطر تأكيده عبر معاينة ميدانية.
هل يحتاج EX-OUT إلى مصدر طاقة مستقل؟
لا يحتاج إلى مصدر كهرباء منفصل. يعمل الجهاز بطاقة PoE+ وفق IEEE 802.3at من الفئة 4 بقدرة 30 واط عبر كابل الشبكة، لذا يجب توصيله بمنفذ PoE+ يوفر هذه الفئة. تحقق من ميزانية الطاقة في المفتاح الشبكي قبل الطلب، خاصة إذا كانت أجهزة PoE أخرى تشترك في المفتاح نفسه داخل غرفة اجتماعات أو خزانة معدات.
ما أجهزة Tesira المتوافقة مع EX-OUT؟
الجهاز مخصص للعمل مع أجهزة Tesira من فئة الخوادم التي تدعم تقنية AVB. يتصل بشبكة AVB لنقل الصوت وضبط الإعدادات والتحكم. قبل الطلب، تأكد من أن جهاز الخادم المستخدم في نظامك يدعم AVB. يمكن لفريق سمارت رومز قطر مراجعة إعداد Tesira الحالي خلال معاينة ميدانية مجانية وتقديم التوصية المناسبة لغرفتك.
ما مستويات الإشارة التي يدعمها؟
يمكن لكل قناة من القنوات الأربع حمل إشارة ميكروفون أو إشارة مستوى خط، وأقصى خرج هو +24 dBu. يمكن ضبط مستوى المرجع الكامل للخرج على 24 أو 18 أو 12 أو 6 أو 0 أو -31 dBu لمطابقته مع الجهاز المتصل. كما تتمتع كل قناة بمدى تحكم من -100 إلى +12 ديسيبل وخيار عكس الطور لتصحيح القطبية المعكوسة.
هل يمكن تركيبه في غرفة معدات بمدرسة في الدوحة دون تكييف؟
لا ينبغي ذلك. نطاق درجة حرارة التشغيل المحيطة المعتمد من 0 إلى 40 درجة مئوية، وقد تتجاوز درجات الحرارة الصيفية في الدوحة 45 درجة مئوية. ضع الرف في غرفة معدات مكيفة أو داخل خزانة مبردة، خاصة في المدارس والفنادق حيث ترتفع حرارة الخزائن المغلقة في الصيف. يجب أن تبقى الرطوبة النسبية بين 0 و95% دون تكاثف.
ما المساحة التي يحتاجها الجهاز داخل الرف؟
الجهاز هيكل نصف رف بارتفاع 44 ملم (1.75 بوصة) وعرض 216 ملم (8.5 بوصة) وعمق 197 ملم (7.75 بوصة)، ووزنه 1.4 كجم (3 أرطال). في غرفة اجتماعات بالخور أو مكتب حكومي في المشيرب، تحقق من عمق الرف والمساحة الخلفية للكابلات، لأن موصلات شريط التوصيل تحتاج مساحة للأسلاك. تساعد المعاينة الميدانية في تأكيد ذلك قبل التسليم.
هل يناسب إعداد تسجيل المحاضرات في مدينة التعليم؟
نعم، حين يحتاج نظام التسجيل أو البث إلى إشارات مستوى خط من شبكة Tesira. استخدم خيار مستوى المرجع الكامل للخرج لمطابقة مدخل جهاز التسجيل، وخاصية عكس الطور إذا كانت القطبية معكوسة. تعرض مؤشرات LED في الواجهة الأمامية حالة الجهاز. أكد مستوى الدخل ونوع الموصل لدى جهاز التسجيل مع فريق سمارت رومز قطر قبل الطلب.
ماذا ينبغي أن يخطط له مركز مؤتمرات في فندق بذا بيرل؟
خطط لمنفذ المفتاح الشبكي من نوع PoE+ وموقع الرف ومسارات الكابلات لشريط التوصيل. أبعاد الجهاز 44 ملم × 216 ملم × 197 ملم، ويستمد طاقته من الشبكة. عادةً ما تشترك غرف المعدات في الفنادق بين عدة أنظمة، لذا اتفق على موقع الرف مع إدارة الفندق. تقدم سمارت رومز قطر المعاينة الميدانية المجانية والتركيب المهني لهذه الخطوات.
لدينا عدة وحدات لمجموعة مدارس، كيف نطلب عبر أمر شراء (LPO)؟
أرسل الكمية وأجهزة Tesira المركبة حالياً وعنوان التسليم لكل موقع. تورّد سمارت رومز قطر بموجب أمر شراء (LPO) وتصدر عرض سعر عادةً خلال يوم عمل واحد. يمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء. أكد عدد منافذ PoE+ المطلوبة في كل موقع حتى يتطابق الطلب مع خطة التركيب.
هل يمكن للجهات الحكومية والمشترين عبر المناقصات شراء الجهاز؟
نعم، تدعم سمارت رومز قطر المشتريات الحكومية عبر أوامر الشراء (LPO) ومناقصات منافسات. الجهاز متوافق مع TAA، وهو أمر مهم حين تشير قواعد المشتريات إلى هذا المعيار. أرسل مواصفات المناقصة مع طلب عرض السعر حتى تُراجع تفاصيل الامتثال والشهادات قبل إصدار العرض.
ما الشهادات التي يحملها الجهاز؟
مدرج الجهاز ضمن شهادة FCC Part 15B للولايات المتحدة، وعلامة CE لأوروبا، وشهادتي UL وC-UL للولايات المتحدة وكندا، وRCM لأستراليا، وEAC للاتحاد الجمركي الأوراسي. وهو متوافق مع RoHS وTAA ومؤرض وفق AES. أخبر الفريق إذا كانت عملية المشتريات لديك تحتاج مستندات محددة مع عرض السعر.
ما هو الضمان المتوفر لـ EX-OUT؟
توفر الشركة المصنعة ضماناً لمدة خمس سنوات على الجهاز، وتقدم سمارت رومز قطر التركيب المهني للوحدة. عند مقارنته بموسّعات Tesira أخرى، تحقق من مدة الضمان المدرجة لكل طراز، لأن هذه المدة تخص EX-OUT تحديداً. اطلب عرض سعر لتأكيد التوفر والتسليم لمشروعك.
