TesiraCONNECT TC-5D
Biamp TesiraCONNECT TC-5D موسع مؤتمرات بخمسة منافذ
- المنصات
- TAA Compliant
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة

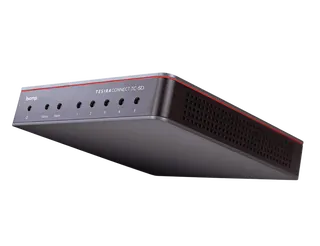

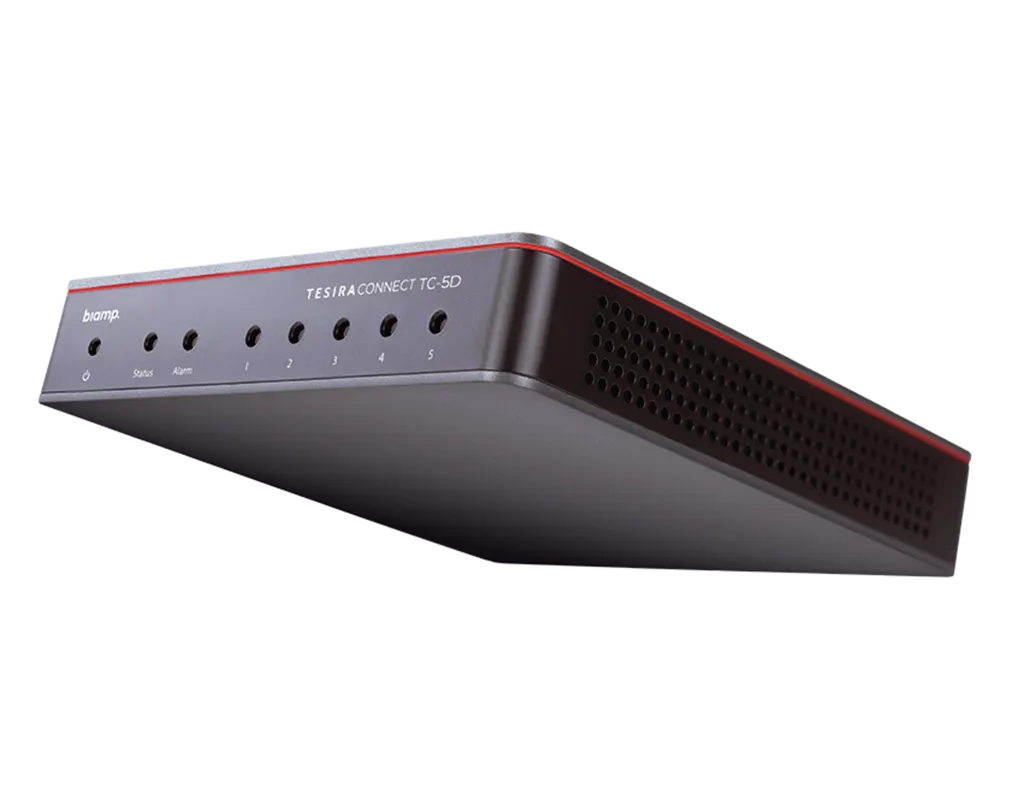

موسع Biamp TesiraCONNECT TC-5D جهاز بخمسة منافذ يربط معالجات Tesira الصوتية وأجهزة Dante ومحولات USB والمايكروفونات ومكبرات الصوت بتغذية PoE+ عبر كابل شبكي واحد. تعمل أربعة منافذ بتغذية 30 واط لكل منفذ ضمن ميزانية إجمالية 120 واط، ويمكن ربط أربع وحدات على التوالي. يناسب قاعات الاجتماعات ومجالس الإدارة في الدوحة التي تحتاج إلى نقطة اتصال مركزية دون مفاتيح شبكة إضافية. اطلب عرض سعر.
نقطة اتصال واحدة لغرفة مؤتمرات مبنية على Tesira
موسع Biamp TesiraCONNECT TC-5D جهاز بخمسة منافذ مخصص لغرف المؤتمرات المبنية على أجهزة Biamp Tesira وDante. يوصل الطاقة والإشارة عبر كابل شبكي واحد إلى أجهزة مثل معالجات Tesira الصوتية AVB، ومحولات USB الممتدة، ومكبرات الصوت والمايكروفونات بتغذية PoE+، وأجهزة Dante من جهات أخرى. في غرفة كانت ستحتاج إلى مفتاح شبكة ومزودات طاقة منفصلة، يؤدي هذا الجهاز الدور نفسه.
الطاقة والمنافذ والسعات التي تحتاج إلى تخطيط
تعمل أربعة من المنافذ الخمسة، وجميعها بسرعة جيجابت، بمعيار PoE+ وفق IEEE 802.3at من الفئة 4، بقدرة تصل إلى 30 واط لكل منفذ، ضمن ميزانية تغذية إجمالية تبلغ 120 واط. أما المنفذ الخامس فيُستخدم للربط بمعالج DSP أو لربط وحدة TesiraCONNECT أخرى. تدعم المنافذ سرعتي 100 ميغابت و1 جيجابت، وتكتشف شبكة الوسائط تلقائيا. يدعم الجهاز حتى 32x32 قناة Dante، وحتى 150 تدفقا من AVB، وحتى 13 نقطة طرفية، ويمكن ربط أربع وحدات على التوالي.
- استهلاك الطاقة: أقل من 132 واط بتغذية 100-240 فولت تيار متردد، 50/60 هرتز
- المراقبة: مؤشرات أمامية للطاقة والحالة والأعطال ولكل منفذ، مع الإبلاغ عن الأعطال عبر SageVue
- الإدارة: دعم Dante Domain Manager، وإعداد توجيه Dante من خلال Dante Controller
- التشغيل: يعمل مع أجهزة Tesira وDante دون الحاجة إلى إعداد الأجهزة
أين يناسب الجهاز في قطر
قد تحتاج قاعة اجتماعات لوزارة في منطقة الخليج الغربي (West Bay) إلى معالج Tesira DSP، ومحولات USB لجهاز المؤتمرات المرئية، ومايكروفونات سقفية بتغذية PoE+ تشترك جميعها في خزانة واحدة مرتبة. ويمكن لقاعة ندوات في مدينة التعليم أن تبقي توصيلات التضخيم والمايكروفونات على كابلات مفردة. وقد تُثبَّت الوحدة في قاعة اجتماعات بفندق في اللؤلؤة فوق سقف معلق أو داخل خزانة، وهنا يصبح فحص درجة الحرارة الموضح أدناه بالغ الأهمية.
لحرارة الصيف في قطر أثر واضح هنا. يُصنَّف الجهاز لدرجات حرارة تشغيل محيطة من 0 إلى 40 درجة مئوية، مع تبريد بالحمل الحراري ورطوبة من 0 إلى 95% دون تكاثف. وقد جرى تقييمه وفق معيار UL 2043 للاستخدام في فراغات معالجة الهواء. قِس درجة حرارة الهواء في أي فراغ سقفي أو خزانة قبل تثبيت الوحدة، وأكد موقعها مع فريق سمارت رومز قطر خلال المسح الميداني.
تخطيط التركيب
بارتفاع 28 ملم وعرض 147 ملم وعمق 147 ملم، ووزن 0.7 كجم، يناسب الجهاز التثبيت على الجدار أو أسفل الطاولة أو داخل خزانة. يقبل مزود الطاقة الخارجي العام تغذية 100-240 فولت تيار متردد بتردد 50/60 هرتز، وهو ما يغطي تيار قطر البالغ 240 فولت و50 هرتز، ويُستحسن أن يتأكد فني كهرباء من مكان المقبس ونوع القابس في الموقع. خطط لمسارات الكابلات إلى كل نقطة طرفية، وتحقق من حمل PoE مقابل ميزانية 120 واط، ومن إجمالي النقاط الطرفية مقابل حد 13 جهازا.
يوفر سمارت رومز قطر الجهاز لجميع البلديات الثماني في قطر، ويقدم خدمات التركيب المهني والمسح الميداني المجاني، ويصدر عروض الأسعار عادة خلال يوم عمل واحد. ويمكن إتمام الطلب بأمر شراء (LPO)، والجهاز مشمول بضمان الشركة المصنعة لمدة 5 سنوات. لتحديد العدد الصحيح من الوحدات وتخطيط الكابلات لغرفتك، اطلب عرض سعر اليوم.
أبرز المزايا
- خمسة منافذ RJ-45 بسرعة جيجابت لنقل الطاقة والإشارة عبر كابل واحد
- أربعة منافذ PoE+ بقدرة 30 واط لكل منفذ
- ميزانية تغذية إجمالية 120 واط
- ربط حتى أربع وحدات على التوالي وقنوات Dante بسعة 32x32
- يعمل مع أجهزة Tesira وDante دون إعداد الأجهزة
- نطاق تشغيل من 0 إلى 40 درجة مئوية، وضمان الشركة المصنعة لمدة 5 سنوات
مناسبة القاعة
أخبرنا بمساحة القاعة والمنصة (تيمز أو زووم أو الحاسوب الشخصي)، ونؤكد التركيبة المناسبة مع عرض السعر.
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
١٦ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
GENERAL٤
- الارتفاع
- 1.1 بوصة (28 mm)
- العرض
- 5.8 بوصة (147 mm)
- العمق
- 5.8 بوصة (147 mm)
- الوزن
- 1.5 رطل (0.7 kg)
POWER٢
- الطاقة
- استهلاك الطاقة (100-240VAC 50/60Hz): < 132W
- التبريد
- الحمل الحراري
NOTES١
- ملاحظات المواصفات
- أقصى عدد لتدفقات AVB: 150 أقصى عدد لقنوات Dante: 32x32 أقصى عدد أجهزة في السلسلة المتتالية: 4 أقصى عدد لنقاط النهاية المدعومة: 13
NETWORK١
- اتصالات الشبكة
- الاتصالات: عدد المنافذ: 5 الطاقة والوسائط عبر كابل فئة واحد بين الأجهزة نوع الموصل: RJ-45 سرعات الاتصال المدعومة: 100Mbps، 1Gbps عدد المنافذ المزودة بـ PoE+ (IEEE 802.3at الفئة 4، 30W): 4 بروتوكولات IEEE المدعومة: 802.1، 802.1at، 802.1w، 802.1AS، 802.1BA، 802.1Qav، 802.3ab، 802.3af، 803.3u إجمالي ميزانية طاقة PoE: 120W
CERTIFIED SOLUTIONS٢
- متوافق مع TAA
- متوافق مع TAA
- حلول معتمدة
- متوافق مع TAA
CONTROLS & INDICATORS٢
- مؤشر (مؤشرات) اللوحة الأمامية
- مؤشرات: الطاقة، حالة الجهاز، الخلل، حالة المنفذ (لكل منفذ)
- عنصر (عناصر) التحكم في اللوحة الخلفية
- (لكل منفذ): الربط، النشاط
COMPLIANCE١
- الشهادات
- FCC Part 15B (الولايات المتحدة) UL وC-UL معتمد (الولايات المتحدة وكندا) علامة CE (أوروبا) توجيه RoHS (أوروبا) تم تقييمه وفق متطلبات UL 2043 وهو مناسب للاستخدام في فراغات معالجة الهواء.
ENVIRONMENTAL٣
- نطاق درجة حرارة التشغيل المحيطة
- 32-104° F (0–40° C)
- الرطوبة
- 0–95%، بدون تكثف
- الارتفاع
- 0-6,600 ft (0–2000 متر) فوق مستوى سطح البحر MSL
التنزيلات
٨ ملفًا من الشركة المصنّعة
PDF
Biamp TesiraCONNECT TC-5D أوراق المواصفات (PDF, 326 KB)
PDF
Biamp TesiraCONNECT TC-5D أوراق المواصفات (PDF, 214 KB)
PDF
Biamp TesiraCONNECT TC-5D الأدلة وكتيبات الاستخدام (PDF, 1.5 MB)
PDF
Biamp TesiraCONNECT TC-5D الأدلة وكتيبات الاستخدام (PDF, 1.8 MB)
PDF
Biamp TesiraCONNECT TC-5D الكتيبات التعريفية (PDF, 35.2 MB)
RFA
Biamp TesiraCONNECT TC-5D الرسومات وملفات cad (RFA)
ZIP
Biamp TesiraCONNECT TC-5D الرسومات وملفات cad (ZIP)
TFA2
Biamp TesiraCONNECT TC-5D البرامج والتحديثات (TFA2)
أسئلة حول TesiraCONNECT TC-5D
ما القاعات المناسبة في قطر لموسع TesiraCONNECT TC-5D؟
يناسب الجهاز غرف المؤتمرات المبنية حول أجهزة Biamp Tesira أو Dante، مثل قاعة مجلس وزارة في الخليج الغربي، أو قاعة اجتماعات في مكتب بلوسيل، أو قاعة مؤتمرات في فندق بالدوحة. دوره أن يكون نقطة الاتصال الوحيدة في الغرفة، فيتولى الطاقة والإشارة للمايكروفونات ومكبرات الصوت ومعالجات DSP ومحولات USB عبر كابل شبكي واحد. أما الغرفة التي تحتوي على شاشة وحاسوب محمول فقط فلا تحتاج إليه.
ما مقدار الطاقة التي يستطيع الجهاز توفيرها للأجهزة المتصلة به؟
تُوفر أربعة من منافذه الخمسة الطاقة بمعيار PoE+ وفق IEEE 802.3at من الفئة 4، بقدرة تصل إلى 30 واط لكل منفذ، ضمن ميزانية إجمالية تبلغ 120 واط. ويُستخدم المنفذ المتبقي للربط بالمعالج DSP أو بوحدة TesiraCONNECT أخرى. اجمع حمل PoE لكل مايكروفون ومكبر صوت في الغرفة وقارنه بإجمالي 120 واط قبل تحديد عدد الأجهزة الطرفية.
هل ما زلت أحتاج إلى مفتاح شبكة منفصل داخل الغرفة؟
لا. صُمم الجهاز ليحل محل المفاتيح الشبكية من جهات أخرى داخل غرفة المؤتمرات. يعمل مباشرة مع أجهزة Tesira وDante دون الحاجة إلى إعداد الأجهزة لبدء نقل الصوت والطاقة. تكتشف منافذه شبكة الوسائط تلقائيا، وتعرض المؤشرات الأمامية حالة الاتصال والحالة والأعطال، مما يساعد الفني على التأكد من التركيب.
كم عدد وحدات TesiraCONNECT التي يمكن ربطها على التوالي؟
يمكن ربط أربع وحدات TesiraCONNECT على التوالي كحد أقصى. يحمل المنفذ غير المزود بالطاقة في كل وحدة الربط مع الوحدة التالية. يفيد هذا عندما تحتاج غرفة أكبر أو قسم ثانٍ إلى منافذ إضافية دون مفتاح منفصل. تحقق من حمل PoE لكامل السلسلة مقابل ميزانية 120 واط لكل وحدة، واطلب من فريق سمارت رومز قطر مراجعة المخطط خلال المسح الميداني.
ما سعة Dante وحدود النقاط الطرفية التي ينبغي أن أعرفها؟
يدعم الجهاز حتى 32x32 قناة صوتية من Dante، وحتى 150 تدفقا من AVB، وحتى 13 نقطة طرفية مدعومة. كما يدعم Dante Domain Manager، ويُضبط توجيه Dante من خلال Dante Controller. في قاعة محاضرات بعدة مايكروفونات ومكبرات صوت، قارن عدد الأجهزة الطرفية بحد 13 جهازا إلى جانب عدد القنوات المطلوبة قبل الطلب.
هل هو مناسب لقاعة مجلس وزارة في الخليج الغربي تحتوي على معالج Tesira DSP ومايكروفونات سقفية؟
نعم، بشرط أن تستخدم القاعة بالفعل معالج Tesira AVB DSP وأجهزة متوافقة مع Dante. يستطيع الجهاز ربط المعالج ومحولات USB ومايكروفونات أو مكبرات صوت بتغذية PoE+ عبر كابلات شبكية مفردة، مما يبقي الخزانة صغيرة. وبما أن القاعة تستضيف اجتماعات حكومية، فاتفق مع فريق سمارت رومز قطر على مسارات الكابلات وعدد الأجهزة الطرفية خلال المسح الميداني قبل الطلب.
كيف سيعمل الجهاز في قاعة ندوات بمدينة التعليم؟
يمكن توصيل قاعة ندوات تضم معالج DSP ومحول USB لحاسوب تسجيل المحاضرة ومايكروفونات سقفية بتغذية PoE+ من وحدة واحدة، بشرط أن يبقى إجمالي حمل PoE ضمن 120 واط وعدد الأجهزة الطرفية ضمن 13 جهازا. يناسب وزن الجهاز البالغ 0.7 كجم وحجمه المدمج التثبيت على الجدار أو على طاولة المنصة. أكد درجة حرارة القاعة، لأن نطاق التشغيل المعلن هو من 0 إلى 40 درجة مئوية.
هل يمكن وضعه فوق السقف أو داخل خزانة في قاعة اجتماعات بفندق في اللؤلؤة؟
تذكر البيانات نطاق تشغيل محيطي من 0 إلى 40 درجة مئوية، مع تبريد بالحمل الحراري ورطوبة من 0 إلى 95% دون تكاثف. وقد جرى تقييمه وفق معيار UL 2043 للفراغات المستخدمة في معالجة الهواء، وهو ما يهم الفراغات السقفية. قد ترفع حرارة صيف الدوحة درجة حرارة الفراغات السقفية والخزائن المغلقة بوضوح، لذا قِس المكان أولا أو اطلب من فريق سمارت رومز قطر تأكيد الموقع قبل التركيب.
هل يعمل الجهاز على تيار قطر البالغ 240 فولت؟
يقبل مزود الطاقة الخارجي العام تغذية 100-240 فولت تيار متردد بتردد 50/60 هرتز، وهو ما يغطي تيار قطر البالغ 240 فولت و50 هرتز. ويبلغ استهلاك الطاقة الإجمالي أقل من 132 واط حسب البيانات. اطلب من فني الكهرباء تأكيد مكان المخرج ومسار الكابل، وتحقق من ملاءمة قابس المزود لمقابس BS 1363 (النوع G)، مع استخدام مهايئ مناسب إذا لزم الأمر.
هل يحتاج جهاز Dante من جهة أخرى إلى إعداد ليعمل معه؟
لا يحتاج موسع TC-5D نفسه إلى إعداد للأجهزة. يُضبط توجيه Dante من خلال Dante Controller، ويدعم الجهاز Dante Domain Manager للشبكات المُدارة. يمكن توصيل أجهزة Dante من جهات أخرى، لكن تحقق من توافق كل جهاز وعدد القنوات المستخدمة قبل التركيب، واتفق مع مكامل الأنظمة الصوتية على خطة التوجيه كي تعمل الغرفة من اليوم الأول.
ما حجم موسع TesiraCONNECT TC-5D وكيف يُثبَّت؟
يبلغ ارتفاعه 28 ملم وعرضه 147 ملم وعمقه 147 ملم، ووزنه 0.7 كجم. تدعم البيانات التثبيت على الجدار أو أسفل الطاولة أو فوق السقف أو داخل خزانة. اترك مساحة حول الهيكل لتدفق الهواء بالحمل الحراري. احجز مسحا ميدانيا مجانيا كي يتحقق الفني من مسارات الكابلات إلى كل نقطة طرفية والموقع المختار قبل إصدار عرض السعر.
هل يمكن لمدرسة في الوكرة طلب عدة وحدات بأمر شراء؟
نعم. يقبل سمارت رومز قطر أوامر الشراء (LPO)، والمناقصات الحكومية بما فيها مناقصات مناقصات، والدفع بالتحويل المصرفي أو الشيك أو أمر الشراء. وللمدرسة التي تجهز عدة فصول، اذكر مخطط كل غرفة وعدد النقاط الطرفية في كل منها، وأي أقسام تحتاج إلى وحدات متسلسلة، ليغطي عرض السعر العدد الصحيح من وحدات TC-5D. اطلب عرض سعر، ويرد الفريق عادة خلال يوم عمل واحد.
