DS-QAPMCU128
ميكروفون مصفوفي سقفي شبكي Hikvision DS-QAPMCU128 بـ128 ميكروفون
- الاتصال
- RJ45 1000 M Ethernet port × 1
ميكروفون Hikvision DS-QAPMCU128 مصفوفة سقفية بيضاء تضم 128 ميكروفون MEMS وثماني مناطق التقاط قابلة للضبط. يلتقط الصوت على مسافة 5 أمتار لمؤتمرات الفيديو و3 أمتار للتعزيز الصوتي، ويعمل بأخذ عينات بتردد 48 kHz وعمق 24 بت، ويمكن تغذيته عبر كابل الشبكة. يناسب قاعات الاجتماعات والمدرجات وغرف التدريب في الدوحة. اطلب عرض سعر لمشروعك.
دور الجهاز في غرفة الاجتماعات

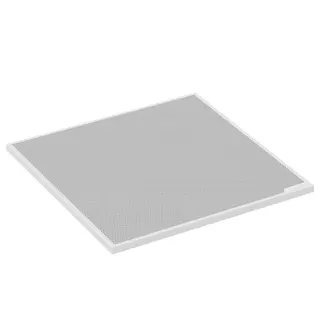

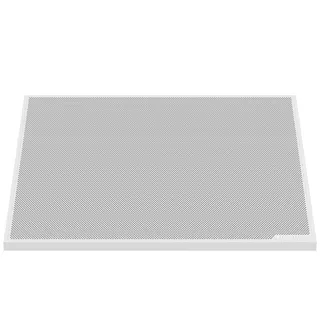

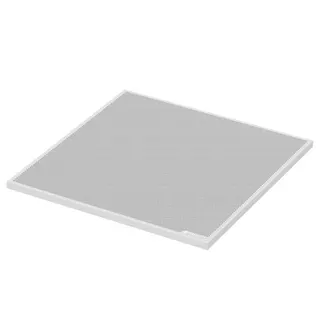

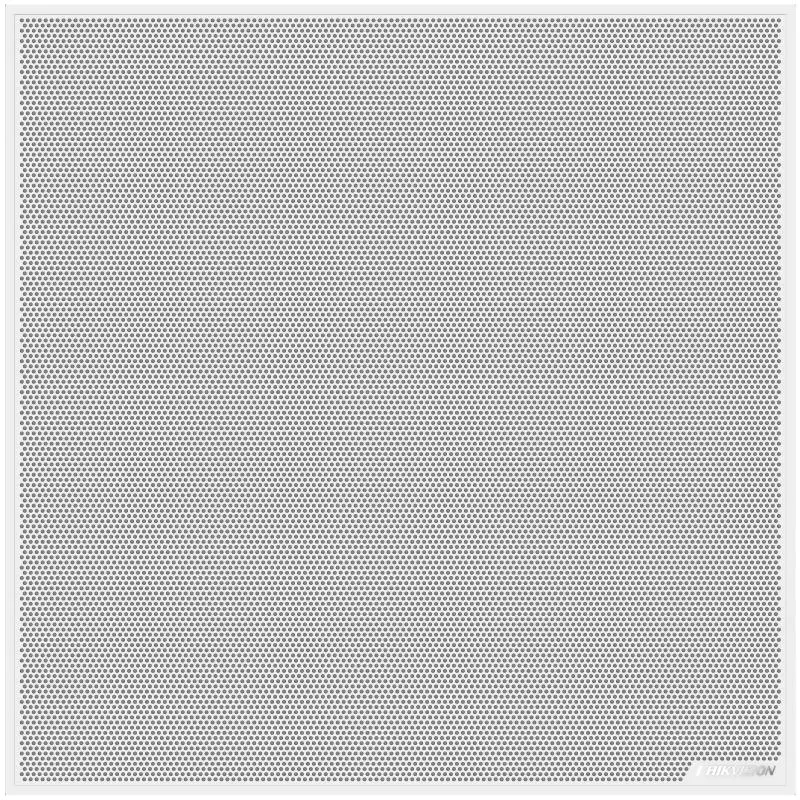

ميكروفون Hikvision DS-QAPMCU128 مصفوفة صوتية تُثبت في السقف وتتكون من 128 ميكروفون MEMS. بدلا من الاعتماد على نقطة التقاط واحدة فوق الطاولة، تستمع المصفوفة إلى الغرفة بأكملها، فيُسمع من يجلسون في الطرف البعيد من طاولة اجتماعات طويلة بوضوح في الاتصالات عن بعد. وهو جهاز شبكي، إذ ينتقل الصوت عبر إيثرنت ويمكن أن يستمد الجهاز طاقته من الكابل نفسه.
المواصفات المهمة عند التخطيط
تحدد المواصفات نصف قطر التقاط يبلغ 5 أمتار لمؤتمرات الفيديو، و3 أمتار للتعزيز الصوتي. تنقسم المصفوفة إلى ثماني مناطق لجمع الصوت، ويمكن ضبط كل منطقة وإعطاؤها أولوية، فيركز النظام على المقاعد التي يتحدث منها الحضور فعلا. يُؤخذ الصوت بتردد 48 kHz وبدقة 24 بت، ونطاق الاستجابة الترددية المحدد من 20 Hz إلى 20 kHz.
- الإشارة: نسبة إشارة إلى ضوضاء 68 dB، ونقطة تحميل صوتي 130 dBSPL، وتشوه توافقي كلي أقل من 1%.
- المعالجة: خفض ذكي للضوضاء، وAEC وAFC وAGC وEQ، وضغط، وبوابة ضوضاء، ومزج، وتأخير، والتحكم بالحزمة الصوتية.
- الشبكة: دعم بروتوكول AES67 مع RTP وRTSP وNTP، وتشفير TLS 1.2/1.3 وHTTPS للإدارة الآمنة، عبر منفذ RJ45 بسرعة 1000 M واحد.
- التوصيلات التناظرية: مدخل LINE IN واحد ومخرجان LINE OUT للربط مع أنظمة الصوت القائمة.
أين يناسب الجهاز في قطر
تستضيف قاعة اجتماعات في وزارة بمنطقة مسيعيد غالبا متحدثين بالعربية والإنجليزية يتناوبون على طاولة واحدة طويلة. تتيح المصفوفة السقفية ذات المناطق الثماني القابلة للضبط تركيز الالتقاط على مواقع الجلوس المهمة، مما يساعد المشاركين عن بعد في مدن أخرى على متابعة النقاش. وفي قاعة محاضرات بمدينة التعليم، يمكن توصيل مخرجات LINE OUT بنظام تضخيم صوتي موجود، فيُسمع المحاضر والضيوف عن بعد دون استبدال التركيب كاملا. ويمكن لغرفة تدريب في المنطقة الصناعية أو قاعة اجتماعات في فندق بمنطقة The Pearl اعتماد الأسلوب نفسه للجلسات الهجينة.
ما يجب التخطيط له قبل الطلب
حدد طريقة التثبيت أولا. صُمم الجهاز للتثبيت في سقف معلق بشبكة 600 mm × 600 mm، ويمكن تعليقه بوصلة عمودية حيث يبلغ سمك الجدار 60 mm على الأقل. يبلغ مقاس الهيكل 594.0 mm × 594.0 mm × 55.4 mm، ويزن نحو 9.2 kg مع العبوة. تُرفق مع الجهاز وصلة التثبيت المتقاطعة وحبل الأمان وحبل الرفع. ويوفر نطاق التشغيل المحدد من -10 °C إلى 50 °C سياقا مفيدا لفراغات الأسقف في قطر، حيث قد تتجاوز درجات الحرارة صيفا 45 °C، لذا يُنصح بتأكيد ظروف الفراغ خلال المعاينة المجانية للموقع. يتم الإعداد عبر أداة Audio Assistant على جهاز ويندوز، ويُوصى بنظام Windows 10.
اطلب عرض سعر لجهاز DS-QAPMCU128، وسيؤكد فريق سمارت رومز قطر التهيئة والملحقات والتسليم إلى أي بلدية من البلديات الثماني في قطر. كما نقبل أوامر الشراء وLPO وعطاءات الجهات الحكومية عبر منصة مناقصات.
أبرز المزايا
- 128 ميكروفون MEMS في مصفوفة سقفية واحدة
- نصف قطر التقاط 5 أمتار لمؤتمرات الفيديو و3 أمتار للتعزيز
- ثماني مناطق لجمع الصوت قابلة للضبط مع أولويات
- أخذ عينات بتردد 48 kHz وعمق 24 بت مع دعم AES67
- تغذية عبر PoE أو DC 12 V، مع LINE IN وLINE OUT
- تثبيت في سقف معلق 600 × 600 mm أو بوصلة عمودية
مناسبة القاعة
أخبرنا بمساحة القاعة والمنصة (تيمز أو زووم أو الحاسوب الشخصي)، ونؤكد التركيبة المناسبة مع عرض السعر.
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
الميكروفون١٠
- النوع
- MEMS
- الكمية
- 128
- الاستجابة الترددية
- 20 Hz to 20 kHz
- الحساسية
- -38 dBv
- SNR
- 68 dB
- معدل أخذ العينات
- 48 kHz
- النطاق الديناميكي
- 104
- نقطة الحمل الصوتي الزائد (AOP)
- 130 dBSPL
- التشوه التوافقي الكلي (THD)
- ＜1%
- بتات التكميم
- 24 bit
الوظيفة٣
- خوارزمية الصوت
- COMP، التأخير، المزج، ALC، PEQ، بوابة الضوضاء، التحكم في الشعاع
- معدل بت الصوت
- RTP 768000 bps، AES67 1152000 bps
- وظيفة الحماية
- حماية من انعكاس القطبية، حماية من التيار الزائد، حماية من الجهد الزائد
الشبكة٣
- بروتوكول الشبكة
- AES67، TCP/IP، ICMP، HTTP، HTTPS، DNS، RTP، RTSP، RTCP، NTP، QoS، UDP، SSL/TLS، IEEE1588
- بروتوكول الواجهة (API)
- OTAP
- أمان الشبكة
- حماية بكلمة المرور، كلمة مرور معقدة، تشفير HTTPS، مصادقة أساسية ومختصرة لبروتوكولي HTTP/HTTPS، سجل تدقيق الأمان، TLS 1.2/1.3
الواجهة٦
- واجهة الشبكة
- منفذ إيثرنت RJ45 1000 M × 1
- التخزين المحلي
- ذاكرة EMMC مدمجة سعة 32 GB × 1، ذاكرة DDR4 سعة 2 GB × 1
- مدخل صوت
- دخل LINE IN × 1، طرف phoenix أخضر
- مخرج صوت
- خرج LINE OUT × 2، طرف phoenix أخضر، خرج شبكة
- مؤشر LED
- مطفأ: الجهاز غير مشغّل. البرنامج غير مبدوء. أبيض نابض: الجهاز قيد التشغيل والتهيئة. أبيض ثابت: الجهاز يعمل بشكل طبيعي. أبيض وامض (10 مرات): جاري التعرف على الجهاز (عند وجود عدة أجهزة في النظام، انقر على تحديد الجهاز في العميل). أحمر وامض: عطل في الجهاز. أحمر ثابت: كتم صوت الجهاز.
- إعادة الضبط
- الدعم
التوافق١
- متطلبات النظام
- تكوين النظام الموصى به لأداة مساعد الصوت: نظام التشغيل: Windows(R) 10 (موصى به)، متوافق مع Windows(R) 7 / Windows(R) 8.1 / Windows(R) 11 المعالج: Intel(R) i3-9100@4.2 GHz أو أعلى ذاكرة الوصول العشوائي: 4 GB وأكثر بطاقة الفيديو: GT1030 D5 القرص الصلب: 20 GB الشاشة: 1920 × 1080 وأعلى
عام١٠
- الطاقة
- DC 12 V، 2 A، بحد أقصى 24 W؛ PoE：at
- المادة
- معدن

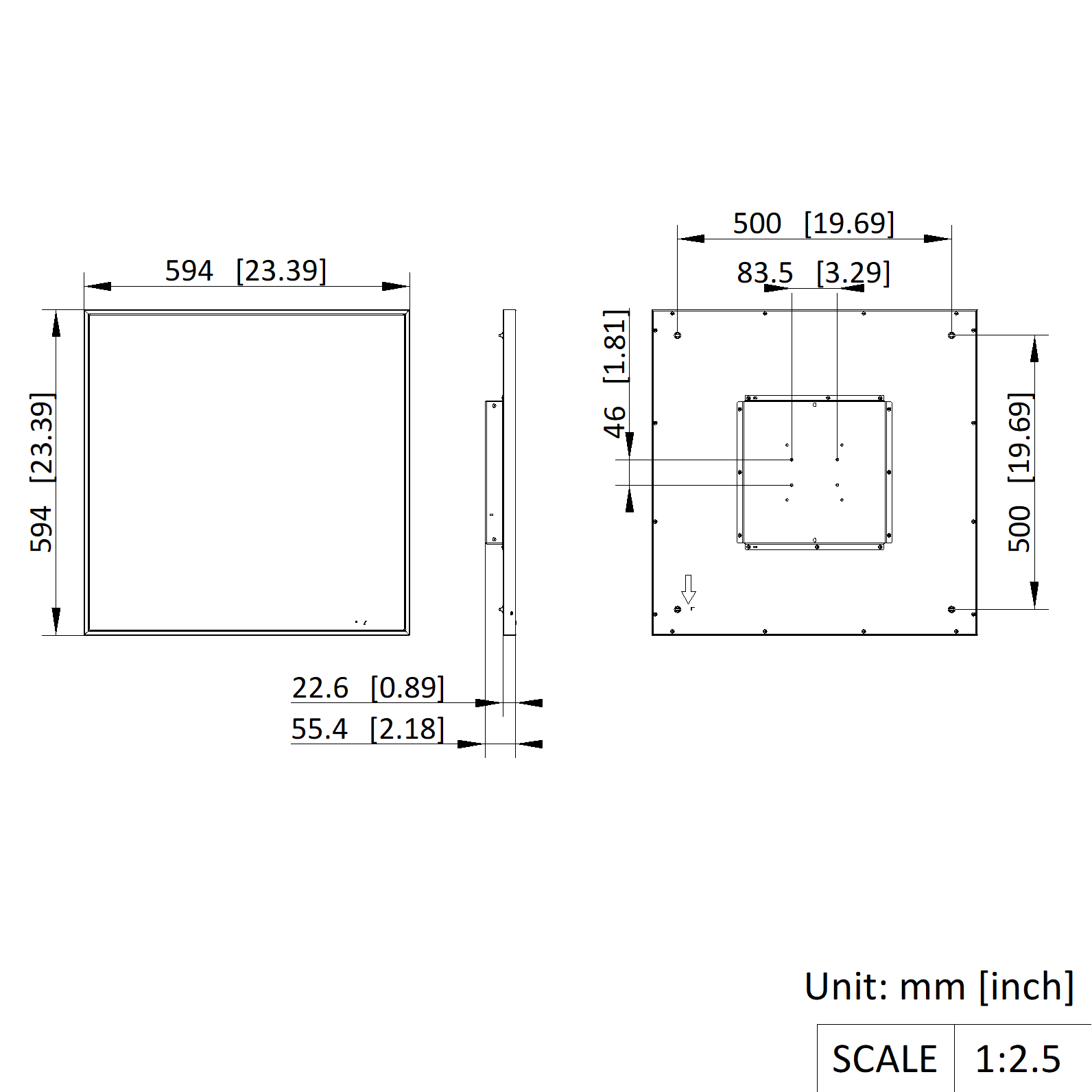

- الأبعاد
- 594.0 mm × 594.0 mm × 55.4 mm (23.39" ×23.39" × 2.18")
- ظروف التشغيل
- من -10 °C إلى 50 °C (من 14 °F إلى 122 °F). رطوبة 90% أو أقل (بدون تكاثف)
- أبعاد العبوة
- 710 mm × 137 mm × 745 mm (27.95" ×5.39" × 29.33")
- الوزن مع العبوة
- تقريباً 9.2 kg (20.3 lb.)
- اللون
- أبيض
- التركيب
- تركيب في السقف (سقف معلق 600 mm × 600 mm)، تركيب معلق (سماكة الجدار ≥ 60 mm)
- لغة النظام
- الإنجليزية
- حامل التثبيت
- مرفق: قوس عرضي، حبل أمان، حبل رفع
