TransForm NSD-220

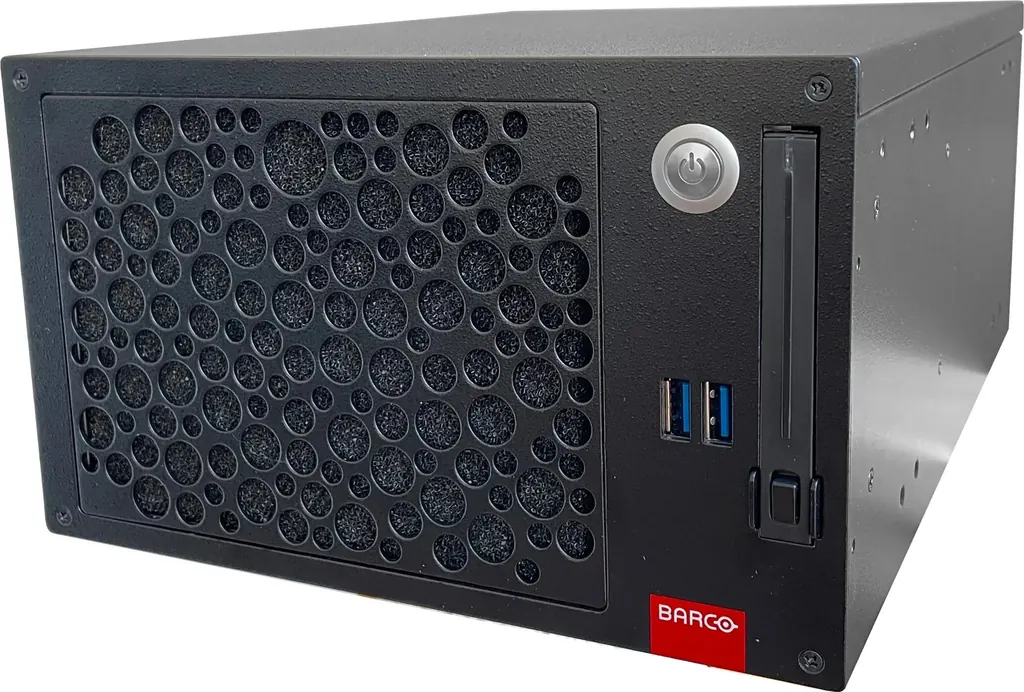

وحدة تحكم جدار الفيديو Barco TransForm NSD-220
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة
Barco TransForm NSD-220 وحدة تحكم في جدار الفيديو تلتقط مصادر الفيديو المتصلة بالشبكة وتعرضها مجتمعة بدقة عالية على جدار يضم حتى 16 شاشة HD. تدعم حتى أربعة مخرجات 4K-UHD، وتشغل برنامج CMS الخاص بغرف التحكم، وتضم ذاكرة 16 GB وقرص SSD بسعة 512 GB. تناسب غرف التحكم في الدوحة ولوسيل. اطلب عرض سعر يطابق تخطيط جدارك.
ماذا تفعل الوحدة على جدار الفيديو
وحدة Barco TransForm NSD-220 جزء من سلسلة TransForm، وتؤدي مهمة واضحة: التقاط مصادر الفيديو المتصلة بالشبكة، مثل الكاميرات والتغذيات القادمة من أنظمة أخرى، وترتيبها كصورة موحدة عبر جدار يضم حتى 16 شاشة HD. يحصل المشغلون بذلك على عرض واحد يجمع عدة مصادر بدقة عالية، وهو مفيد عندما يحتاج الفريق إلى متابعة أكثر من تغذية في الوقت نفسه.
كما يمكن للوحدة تشغيل تطبيقات محلية تعمل على Windows إلى جانب المصادر الشبكية، فتظهر كاميرا مباشرة ولوحة مؤشرات وخريطة ضمن تخطيط واحد على الجدار.
المواصفات التي تستحق المقارنة
تحقق من هذه الأرقام مقابل تخطيط الجدار قبل مقارنة وحدات التحكم:
- المخرجات: حتى أربع شاشات 4K-UHD، أو حتى 16 شاشة HD عند استخدام خاصية الربط المتتالي من Barco.
- المعالج والذاكرة: معالج Intel Core i5-9500E سداسي النوى بتردد 3.0 GHz (وتردد توربو أقصى 4.2 GHz)، مع ذاكرة 16 GB RAM.
- التخزين: قرص حالة صلبة SSD بسعة 512 GB.
- الرسوميات: بطاقة NVIDIA Quadro الاحترافية بأربع قنوات، مع تسريع ثلاثي الأبعاد لمحتوى العرض.
- الشبكة: منفذا LAN بسرعة 1 Gb/s لكل منهما.
- فك ترميز الفيديو: H.264 وMPEG-2/4 وMxPEG وMJPEG وV2D وH.263 وVNC وProServer.
من حيث الهيكل، الوحدة من نوع رف 3U بعرض نصف مقاس 19 بوصة، بأبعاد 131.5 mm × 220 mm × 305 mm، ووزنها 5.8 kg أو 7.6 kg مع التغليف. يعمل مصدر الطاقة على 100-240 V بتردد 50/60 Hz، وأقصى استهلاك لها 230 W.
أين تناسب الوحدة في قطر
ثلاثة سيناريوهات واقعية تناسب الجهات القطرية:
- غرفة عمليات لإحدى الجهات الحكومية في الدوحة تجمع المصادر الواردة ولوحات المتابعة والتطبيقات المحلية على جدار واحد لفرق المناوبة.
- مركز تحكم لشركة في لوسيل أو الخليج الغربي يشارك المعلومات مع مواقع خارج البلاد، مع الاحتفاظ بعرض محلي على الشاشات نفسها.
- غرفة مراقبة صناعية في مسيعيد أو المنطقة الصناعية يتابع فيها المشغلون عدة مصادر شبكية من مساحة مخصصة.
يمكن أيضا استخدام NSD-220 كعقدة عرض ضمن نظام TransForm N شبكي، فتتبادل الجهات ذات المواقع المتعددة المعلومات فيما بينها. تحقق من بيئة التركيب أولا؛ فنطاق التشغيل المعلن من 0 إلى 40 درجة مئوية، مع رطوبة قصوى 80% دون تكاثف، وهذا مهم في صيف قطر عندما توضع المعدات داخل خزانة حرارية.
ما يجب التخطيط له قبل الطلب
- البرمجيات: تعمل الوحدة مع أي نشر لبرنامج CMS، ويُنصح باستخدام CMS Basic للتشغيل المستقل. وتُدرج تراخيص Basic وViewer وSidebar وAPI وLocalization برموز طلب منفصلة.
- كابل الطاقة: أحد رموز الطلب الأساسية بدون كابل طاقة، وتتوفر نسخ إقليمية وخيار C13/C14.
- المساحة والتهوية: خصص مساحة في الرف مع تهوية كافية لاستهلاك يصل إلى 230 W، ولاحظ أن مستوى الضجيج لا يتجاوز 35 dBA.
- عدد المخرجات: طابق عدد الشاشات مع أربعة مخرجات 4K أو حتى 16 شاشة HD عبر الربط المتتالي.
أرسل إلينا تخطيط الجدار وعدد مصادر الفيديو وموقع الرف، وسيعد فريق سمارت رومز قطر عرض السعر عادة خلال يوم عمل واحد. اطلب عرض سعر لوحدة NSD-220، وسنؤكد التراخيص والكوابل ومتطلبات التركيب لموقعك.
أبرز المزايا
- حتى أربعة مخرجات 4K-UHD، أو حتى 16 شاشة HD
- معالج Intel Core i5-9500E سداسي النوى و16 GB RAM
- قرص حالة صلبة SSD بسعة 512 GB
- منفذا شبكة LAN بسرعة 1 Gb/s لكل منهما
- حزمة CMS مثبتة مسبقا وجاهزة لتفعيل الترخيص
- هيكل رف 3U بعرض نصف مقاس 19 بوصة، بدخل طاقة 100-240 V
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
٢٠ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
المواصفات العامة٢٠
- المعالج
- معالج Intel(R) Core(TM) i5-9500E ذو 6 أنوية بتردد 3.0GHz (أقصى تردد Turbo 4.2GHz)
- الذاكرة
- 16 GB RAM
- القرص الصلب
- قرص SSD بسعة 512 GB
- نظام التشغيل
- Windows 10 64-bit IoT Enterprise
- البرمجيات
- أي نشر لنظام CMS، ويُنصح باستخدام CMS Basic للاستخدام المستقل
- الشبكة
- 2x 1Gb/s LAN
- بطاقة الرسوميات
- بطاقة رسوميات NVIDIA Quadro احترافية عالية الأداء بأربع قنوات
- الإخراج
- يصل إلى 4 شاشات 4K-UHD يصل إلى 16 شاشة HD مع شاشات Barco بتمرير الإشارة
- معايير بث الفيديو
- H.264، MPEG2/4، MxPEG، MJPEG، V2D، H.263، VNC، ProServer d للاطلاع على جميع الترميزات المدعومة، راجع قائمة المشفرات المدعومة المحدّثة باستمرار d لعدد المصادر المدعومة، راجع أداة VCORE Check
- عامل الشكل
- هيكل تثبيت رف 3U ½ 19"
- الأبعاد
- 131.5mm x 220mm x 305mm | 5.18" x 8.66" x 12.01"
- الوزن
- 5.8 kg (7.6 kg مع العبوة)
- مزود الطاقة
- 100-240V, 8-4A, 50/60Hz
- استهلاك الطاقة
- 230W (max)
- نطاق درجة الحرارة
- 0° -40° C | 32° -104° F
- الارتفاع
- حتى 5000 م (أثناء التشغيل)
- الرطوبة
- بحد أقصى 80% (بدون تكثف)
- مستوى الضوضاء
- بحد أقصى 35 dbA
- الامتثال
- CE، UKCA، CB/UL 60950/62368-1، ICES، CCC، FCC الفئة A معرّف الطراز التنظيمي: P220
- معلومات الطلب
- R9822029 | NSD-220 Display Node (no power cable) R9822029B | NSD-220 Display Node (US) R9822029D | NSD-220 Display Node (IN) R9822029F | NSD-220 Display Node (EU) R9822029G | NSD-220 Display Node (UK) R9822029I | NSD-220 Display Node (CN) R9822029X | NSD-220 Display Node (C13/C14 power cable) R9821099 | Rackmount kit for 2x NSD-220 PRO/LITE R766042 | Pedestal mount kit for NSD-220 PRO/LITE R9832730 TransForm N CMS Basic License SD (Pkg) R9832702 TransForm N CMS Viewer License R9832699 TransForm N CMS Sidebar License R9832703 TransForm N CMS API License R9832714 TransForm N CMS Localization Lic
التنزيلات
٢ ملفًا من الشركة المصنّعةأسئلة حول TransForm NSD-220
ما الغرض من Barco TransForm NSD-220؟
هي وحدة تحكم لجدار الفيديو تلتقط مصادر الفيديو المتصلة بالشبكة وتعرضها معا على جدار يضم حتى 16 شاشة HD. يمكنها أيضا تشغيل تطبيقات محلية تعمل على Windows على الجدار نفسه، فتجمع كاميرا مباشرة ولوحة مؤشرات في تخطيط واحد. وهي مناسبة لغرف التحكم ومراكز العمليات التي يحتاج فيها الفريق إلى متابعة عدة مصادر في وقت واحد.
كم شاشة يمكن أن تقودها وحدة واحدة من NSD-220؟
تقود الوحدة حتى أربع شاشات 4K-UHD بشكل مباشر، أو حتى 16 شاشة HD عند استخدام الربط المتتالي من Barco. إذا كان جدارك يعتمد على شاشات 4K فإن الحد الأقصى أربعة مخرجات هو ما ينبغي التخطيط له. أرسل عدد الشاشات ودقتها وتخطيط الجدار مع طلبك، ليتحقق فريق سمارت رومز قطر من التكوين قبل إعداد عرض السعر.
هل يمكن لشركة لها مقر في الدوحة وفروع في الخارج مشاركة صورة الجدار نفسها؟
نعم، يمكن تشغيل الوحدة كنظام مستقل بالاعتماد على برنامج CMS لغرف التحكم من Barco، أو كعقدة عرض ضمن نظام TransForm N شبكي. في الإعداد الشبكي يمكن تبادل المعلومات بين عدة مواقع، فيرى فريق في الدوحة ما يعرضه زملاؤه في الخارج. ويعتمد النمط المناسب على عدد المواقع المطلوب ربطها.
ما تراخيص CMS التي أحتاجها؟
تذكر بيانات المصنع أن الوحدة تعمل مع أي نشر لبرنامج CMS، ويُنصح باستخدام CMS Basic للتشغيل المستقل. وتُدرج تراخيص أخرى مثل Viewer وSidebar وAPI وLocalization برموز طلب منفصلة. اختر الترخيص وفق طريقة عمل الجدار، وأكد المجموعة النهائية مع فريق سمارت رومز قطر قبل إتمام الطلب.
ما المعالج والذاكرة والتخزين الموجودة في الوحدة؟
يستخدم NSD-220 معالج Intel Core i5-9500E سداسي النوى بتردد 3.0 GHz وتردد توربو أقصى 4.2 GHz، مع ذاكرة 16 GB RAM وقرص حالة صلبة SSD بسعة 512 GB. يخلو القرص الصلب من الأجزاء المتحركة، وهو خيار مناسب لوحدة تعمل لساعات طويلة في غرفة تحكم. أكد إصدار نظام التشغيل مع الفريق عند طلب عرض السعر.
ما صيغ الفيديو التي تستطيع الوحدة فك ترميزها؟
تذكر المواصفات دعم بث H.264 وMPEG-2 وMPEG-4 وMxPEG وMJPEG وV2D وH.263 وVNC وProServer. تنشر Barco قائمة محدثة بالمرمزات المدعومة، إضافة إلى أداة VCORE Check لتحديد عدد المصادر المدعومة. راجع كاميراتك وأجهزة المصدر لديك على هذه المراجع قبل الطلب.
هل تعمل الوحدة على كهرباء 240 فولت في قطر؟
يعمل مصدر الطاقة على نطاق 100-240 V بتردد 50/60 Hz، وهذا النطاق يغطي تغذية 240 V، بأقصى استهلاك 230 W. الرمز الأساسي للطلب يأتي بدون كابل طاقة، لذلك تحتاج إلى كابل يناسب مقابس BS 1363 (النوع G). اطلب من فريق سمارت رومز قطر تأكيد خيار الكابل المناسب عند طلب عرض السعر.
ما حجم الوحدة وهل تناسب الرف القياسي؟
الوحدة من نوع رف 3U بعرض نصف مقاس 19 بوصة، بأبعاد 131.5 mm × 220 mm × 305 mm، ووزنها 5.8 kg أو 7.6 kg مع التغليف. خصص ثلاث وحدات ارتفاع مع تهوية تكفي لاستهلاك 230 W كحد أقصى. الحوامل المدرجة في رموز الطلب مخصصة لطراز NSD-220 PRO/LITE، لذلك أكد وسائل التثبيت قبل التركيب.
هل يمكن تركيبها في غرفة معدات غير مكيفة في مسيعيد أو المنطقة الصناعية؟
لا ينبغي ذلك دون تكييف. نطاق التشغيل المعلن هو من 0 إلى 40 درجة مئوية، مع رطوبة قصوى 80% دون تكاثف، وقد تتجاوز درجات الحرارة صيفا في قطر 45 درجة مئوية. لذلك ضعها في غرفة مكيفة أو خزانة مبردة. ويمكن للمسح الميداني المجاني التحقق من ظروف موقعك قبل التركيب.
هل مستوى الضجيج مناسب لقاعة اجتماعات في الخليج الغربي؟
مستوى الضجيج المعلن هو 35 dBA كحد أقصى، وهذا مناسب لكثير من غرف الاجتماعات. لكن في القاعات الصغيرة ضع الرف بعيدا عن المقاعد وخارج خط شاشة العرض. ويستطيع فريق سمارت رومز قطر اقتراح الموضع الأنسب أثناء المسح الميداني إذا كانت الوحدة قريبة من طاولة الاجتماعات.
هل الطراز ما زال متاحا، وهل يمكن للجهات الحكومية شراؤه عبر المناقصات؟
نعم، NSD-220 طراز حالي من Barco. تورده سمارت رومز قطر بموجب عرض سعر، ويمكن للجهات الحكومية والمدارس إصدار أمر شراء (LPO) أو المشاركة في المناقصات الحكومية، بما في ذلك منصة مناقصات (Monaqasat). الدفع بتحويل بنكي أو شيك أو أمر شراء. وتغطي المنتجات ضمان الشركة المصنعة.
ماذا أرسل مع طلب عرض السعر؟
أرسل عدد الشاشات ودقتها وتخطيط الجدار، وعدد مصادر الفيديو، وموقع الرف، وما إذا كانت الوحدة ستعمل مستقلة أو ضمن نظام شبكي. وحدد نوع كابل الطاقة الإقليمي المطلوب، فالخيارات المدرجة تشمل نسخ الولايات المتحدة والهند والاتحاد الأوروبي والمملكة المتحدة والصين وكابل C13/C14. ويمكن للمسح الميداني المجاني تأكيد المساحة قبل التركيب.
