ET-YFB100G

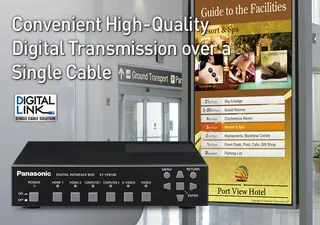

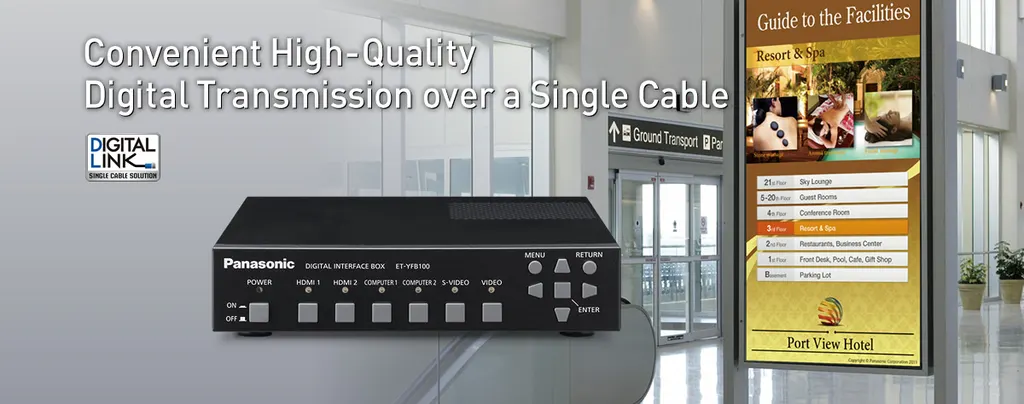

Panasonic ET-YFB100G صندوق واجهة رقمية
صندوق الواجهة الرقمية ET-YFB100G من Panasonic مخصص للشاشات المتوافقة مع DIGITAL LINK. يرسل إشارات الفيديو عالي الدقة والصوت والتحكم دون ضغط عبر كابل CAT5e (STP) واحد لمسافة تصل إلى 100 متر، ما يقلل الكابلات في التركيبات الدائمة والمثبتة في السقف. يضم منفذي HDMI ومدخلي RGB ومخرج صوت منفصل، ويناسب المدارس والجهات الحكومية وقاعات الاجتماعات في قطر. اطلب عرض سعر.

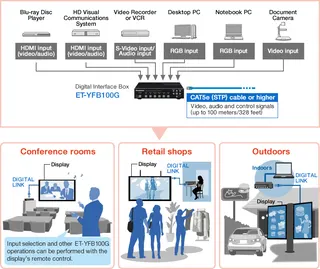

ماذا يفعل ET-YFB100G داخل نظام DIGITAL LINK
صندوق الواجهة الرقمية ET-YFB100G من Panasonic يقع بين أجهزة المصدر والشاشة المتوافقة مع DIGITAL LINK. يستخدم منفذ الخرج موصل RJ-45 لنقل إشارات الفيديو عالي الدقة والصوت والتحكم دون ضغط، بما فيها Ethernet وRS-232C، عبر كابل CAT5e (STP) واحد أو أعلى، لمسافة تصل إلى 100 متر. وهذا يقلل عدد الكابلات في التركيبات الدائمة والمثبتة في السقف.
المدخلات والمخرجات المهمة في الموقع
- منفذا HDMI بموصل 19 سناً، متوافقان مع HDCP ويدعمان Deep Color
- مدخلا RGB بموصل D-sub HD 15 سناً، إضافة إلى مدخل مركب ومدخل S-Video للمصادر القديمة
- مخرج صوت منفصل يبقي الصوت متاحاً عند إيقاف تشغيل الشاشة
- منفذ LAN بسرعة 10Base-T/100Base-TX، ومنفذ RS-232C للتحكم الخارجي
جودة الصورة والإعداد التلقائي
النقل الرقمي يحافظ على جودة الصورة والصوت عبر مسافة الكابل كاملة. تُحوَّل إشارات الحركة المتشابكة إلى صور متدرجة سلسة، وتُعدَّل إشارات الحاسوب لتطابق دقة لوحة الشاشة عند ضبط الخرج على AUTO. تتعرف وظيفة الإعداد التلقائي على إشارة الدخل وتضبط الخرج لأفضل زاوية مشاهدة. يمر الفيديو ثلاثي الأبعاد في وضع Pass Through فقط. بعض الصيغ لا تدعمها وظيفة التحجيم، لذا اختبر الحواسيب المحمولة ومشغلات الوسائط قبل التسليم.
أماكن الاستخدام في قطر
- قاعة محاضرات في مدينة التعليم تُركَّب فيها شاشة بمحاذاة السقف، بينما يبقى المصدر في خزانة تقنية في مؤخرة المبنى.
- وزارة في الخليج الغربي تجهز قاعات اجتماعات تستمد مصادرها من غرفة مركزية واحدة، بكابل مستقل لكل قاعة.
- مدرسة خاصة في الوكرة تجهز فصولها بشاشات دائمة، وتفضل كابلاً واحداً لكل فصل بدلاً من حزمة كابلات منفصلة للفيديو والتحكم.
تخطيط الرف والطاقة وبيئة التشغيل
أبعاد الجهاز 210 × 44 × 250 ملم، ووزنه نحو 1.15 كغ دون محول التيار المتردد. تشمل العبوة حاملين للتركيب في الرف أو على سطح المكتب، وحاملاً للتركيب في الرف، وأربعة أرجل مع براغيها. يستهلك الجهاز 16 واط، وينخفض الاستهلاك إلى 0.2 واط عند إيقاف التشغيل. يقبل المحول تياراً متردداً بجهد 100-240 فولت و50/60 هرتز، وهذا يشمل جهد 240 فولت المستخدم في قطر، ويُرفق معه ثلاثة أسلاك طاقة بطول 2 متر. نطاق التشغيل من 0 إلى 40 درجة مئوية، مع رطوبة من 20% إلى 80% دون تكاثف. ترتفع الحرارة صيفاً في قطر غالباً فوق 45 درجة مئوية، لذا ركّب الجهاز في غرفة مكيفة أو خزانة مهواة، وتجنب الفراغات الحارة فوق الأسقف المعلقة. يوقف وضع Eco خرج DIGITAL LINK عند غياب الإشارة، لكن يجب ضبط الوقت وإعدادات القائمة الأخرى أولاً.
تخطيط طلب عرض السعر
قبل الطلب، يقدم فريق سمارت رومز قطر معاينة ميدانية مجانية للتحقق من مسارات الكابلات ومساحة الرف والشاشة التي تنوي استخدامها. أخبرنا بعدد الشاشات ومصادر العرض، وهل الغرفة مكيفة. اطلب عرض سعر وسنرد عادة خلال يوم عمل واحد. نرحب بأوامر الشراء والمناقصات الحكومية.
أبرز المزايا
- منفذ DIGITAL LINK ينقل الفيديو والصوت والتحكم عبر كابل واحد
- مسافة تصل إلى 100 متر عبر كابل CAT5e (STP) أو أعلى
- منفذا HDMI ومدخلا RGB ومدخلات مركب وS-Video
- مخرج صوت منفصل يعمل عند إيقاف تشغيل الشاشة
- نطاق تشغيل من 0 إلى 40 درجة مئوية واستهلاك 16 واط
- حوامل للتركيب في الرف وعلى سطح المكتب مرفقة
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
عام٢
- مزود الطاقة
- DC 16 V (طرف إدخال التيار المستمر)
- استهلاك الطاقة (عند الاستخدام مع محوّل التيار المتردد المرفق)
- 16 W [0.2 W عند إيقاف التشغيل] (بما في ذلك استهلاك طاقة محوّل التيار المتردد)
محول التيار المتردد٢
- المدخلات
- 100-240 V AC, 50/60 Hz
- الإخراج
- DC 16 V, 3.75 A
تردد المسح٤
- HDMI
- fH: 27-99 kHz، fV: 24-119.8 Hz، ساعة النقاط: 25.2-162 MHz
- RGB (تناظري)
- fH: 15.6-99 kHz، fV: 24-119.8 Hz، ساعة النقاط: 13.5-162 MHz
- YP B P R (YC B C R )
- fH: 15.75 kHz, fV: 60 Hz [480i (525i)] fH: 15.63 kHz, fV: 50 Hz [576i (625i)] fH: 31.50 kHz, fV: 60 Hz [480p (525p)] fH: 31.25 kHz, fV: 50 Hz [576p (625p)] fH: 45.00 kHz, fV: 60 Hz [720 (750)/60p] fH: 37.50 kHz, fV: 50 Hz [720 (750)/50p] fH: 33.75 kHz, fV: 60 Hz [1035 (1125)/60i] fH: 28.13 kHz, fV: 50 Hz [1080 (1125)/50i] fH: 28.13 kHz, fV: 25 Hz [1080 (1125)/25p] fH: 27.00 kHz, fV: 24 Hz [1080 (1125)/24p] fH: 33.75 kHz, fV: 30 Hz [1080 (1125)/30p] fH: 67.50 kHz, fV: 60 Hz [1080 (1125)/60p] fH: 56.25 kHz, fV: 50 Hz [1080 (1125)/50p]
- فيديو/S-Video
- fH: 15.75 kHz, fV: 60 Hz [NTSC/NTSC4.43/PAL-M/PAL60], fH: 15.63 kHz, fV: 50 Hz [PAL/PAL-N/SECAM]
المنافذ١٤
- HDMI IN
- HDMI 19-pin x 2 (Deep Color، متوافق مع HDCP) 480p، 576p، 720/60p، 720/50p، 1080/60i، 1080/50i، 1080/24p، 1080/25p، 1080/30p، 1080/60p، 1080/50p، VGA (640 x 480)-WUXGA* 1 (1,920 x 1,200)، إشارة الصوت: PCM خطي (ترددات أخذ العينات: 48 kHz، 44.1 kHz، 32 kHz)
- COMPUTER IN
- D-sub HD 15-pin (أنثى) x 2 (RGB/YP B P R /YC B C R x 2)
- VIDEO IN
- منفذ RCA x 1 (Composite VIDEO)
- S-VIDEO IN
- Mini DIN 4-pin x 1 (S-VIDEO)
- AUDIO IN
- M3 (L-R) x 1
- AUDIO OUT
- M3 (L-R) x 1 (متغير)
- SERIAL IN
- D-sub 9-pin (أنثى) x 1 للتحكم الخارجي (متوافق مع RS-232C)
- REMOTE IN
- D-sub 9-pin (أنثى) x 1 للتحكم الخارجي (متوازي)
- LAN
- RJ-45 x 1، للاتصال بالشبكة، 10Base-T/100Base-TX
- DIGITAL LINK
- RJ-45 x 1، لاتصال DIGITAL LINK (إشارات الفيديو والصوت والتحكم)
- الأبعاد (العرض × الارتفاع × العمق)
- 210 x 44 x 250 mm (8.3" x 1.8" x 9.9") (دون احتساب الأجزاء البارزة)
- الوزن
- نحو 1.15 kg (2.54 lbs)* 2 (دون محوّل التيار المتردد)
- بيئة التشغيل
- درجة حرارة التشغيل: 0-40 °C (32-104 °F)، رطوبة التشغيل: 20 %-80 % (بدون تكاثف)
- الملحقات المرفقة
- محوّل تيار متردد x 1، كبلات طاقة (2 m) x 3، حامل كبل الطاقة المتردد x 1، برغي حامل كبل الطاقة المتردد x 1، حوامل تركيب للرف أو للتركيب على الطاولة x 2، حامل تركيب للرف x 1، براغي غاطسة x 6، أرجل x 4، براغي لتركيب الأرجل x 4
