TransForm NDN-220 Pro

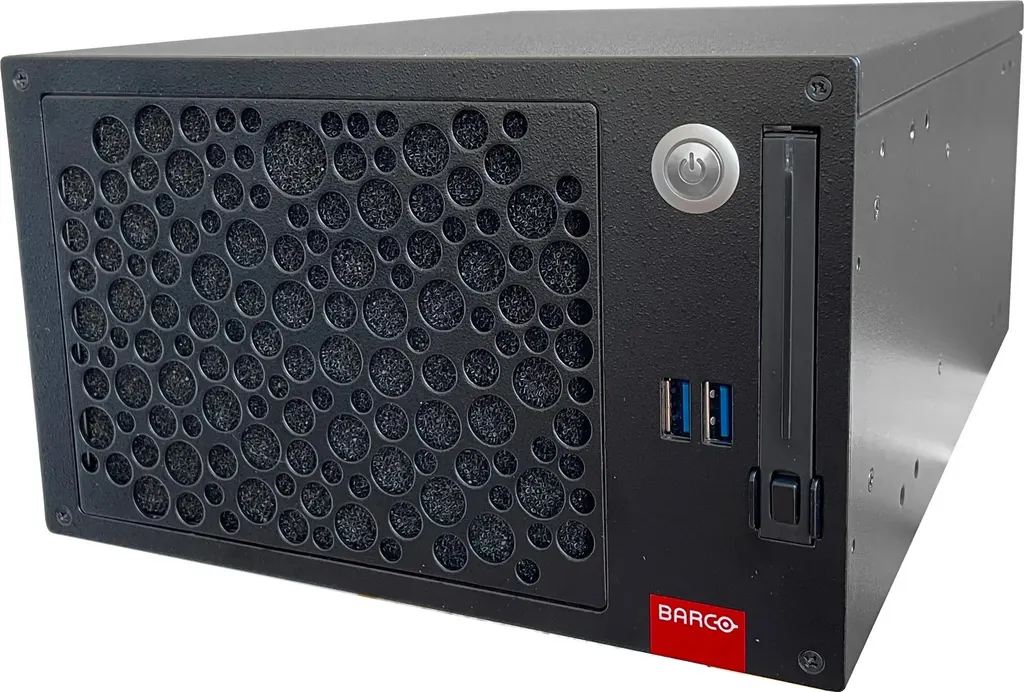

Barco TransForm NDN-220 Pro، عقدة عرض شبكية لجدران الفيديو
عقدة العرض الشبكية Barco TransForm NDN-220 Pro هي وحدة معالجة رسومية تعمل بنظام الحاسوب، مصممة لجدران الفيديو. تشغّل أربعة مخارج DisplayPort 1.2 بدقة تصل إلى 4K-UHD لكل مخرج، وتدعم حتى ستة عشر شاشة HD، وتفك ترميز تدفقات الفيديو عبر IP، ومنها H.264 وVNC. ويمكن مزامنة حتى 30 عقدة في جدار واحد متزامن. مناسبة لغرف التحكم وقاعات الاجتماعات الكبيرة في قطر التي تحتاج إلى شاشة قابلة للتوسع. اطلب عرض سعر.
ماذا تفعل NDN-220 Pro داخل نظام TransForm N
عقدة العرض الشبكية Barco TransForm NDN-220 Pro مبنية على معالج رسومات يعمل بنظام الحاسوب. تستقبل ضمن نظام TransForm N تدفقات فيديو مرمّزة عبر شبكة Gbit Ethernet/IP، وتفك ترميزها، ثم تعرض المحتوى الذي يطلبه برنامج الإدارة في الشبكة. تجمع الوحدة في هيكل بارتفاع 3U بين معالج Intel Core i5-9500E ذي 6 أنوية، وذاكرة 8 GB، وقرص SSD سعته 128 GB، وبطاقة رسومات احترافية من فئة NVIDIA Quadro.
لأن العقدة تقع بين الشبكة والشاشات، فإن قرار اختيارها يؤثر مباشرة في عدد الشاشات التي يحتاجها الجدار وطريقة وصول المحتوى إليها. لذلك يبدأ التخطيط الجيد بتحديد عدد المصادر والشاشات ودقتها، ثم عدد العقد.
المخارج والدقة ودعم الشاشات
- أربعة مخارج DisplayPort 1.2، يدعم كل منها دقة تصل إلى 4K-UHD
- تشغيل حتى ستة عشر شاشة HD من عقدة واحدة
- أربعة مخارج DVI-SL عبر محوّلات مرفقة، بدقة تصل إلى HD
- توافق مع حلول شاشات Barco من نوع RPC وLCD وLED
- منفذا شبكة LAN بسرعة 1Gb/s لكل منهما
تشمل صيغ الإدخال H.264 وMPEG-2 وMPEG-4 وV2D وH.263 وVNC وProServer. وتنشر Barco قائمة أوسع بالترميزات وصيغ البث، ويُفضّل مطابقتها مع الكاميرات وأجهزة الترميز المخطط استخدامها قبل الطلب.
بناء جدار فيديو متزامن
يمكن ربط عدة عقد NDN-220 Pro في مجموعة جدار تديرها CMS داخل نظام TransForm N، لعرض صورة واحدة مركّبة عبر سطح عرض كبير جدًا. وفي الجدران التي تتطلب دقة توقيت عالية، يوفر كابل مزامنة مخصص تزامنًا كاملًا للإطارات بين ما يصل إلى 30 عقدة. عند التخطيط، احسب عدد العقد وفق عدد الشاشات التي تغذيها، وحدّد مسارات الكابلات قبل إصدار أمر الشراء.
مواقع الاستخدام في قطر
قد تستخدم غرفة عمليات في مسيعيد أو راس لفان جدارًا متعدد الشاشات لعرض حالة المنشأة والكاميرات ولوحات المتابعة في صورة واحدة مركّبة. وفي مركز وسائط جامعي بالمدينة التعليمية، يمكن أن تغذي العقدة جدار فعاليات يتلقى عدة مصادر مرمّزة. كما يمكن لغرفة مراقبة أمنية في أحد مجمعات التسوق بالدوحة دمج البث الحي لعدة كاميرات على جدار واحد، بشرط تطابق صيغ البث مع قائمة الترميزات المدعومة.
التخطيط للطاقة والتهوية والمساحة
الوحدة هيكل رفّي 19 بوصة بنصف عرض الرف وارتفاع 3U، بأبعاد 131.5 mm × 220 mm × 305 mm، ووزن 6.1 kg، وأقصى استهلاك للطاقة 270 W. مدخل الطاقة مصنف على 100-240 V بتردد 50/60 Hz، وهذا يغطي تيار 240 V و50 Hz المستخدم في قطر. غير أن الطراز الأساسي يُباع دون كابل كهرباء، وتتوفر متغيرات كابل حسب المنطقة، لذا يجب تأكيد الكابل المناسب لمآخذ BS 1363 (Type G) قبل الطلب. نطاق التشغيل من 0 إلى 40 درجة مئوية، برطوبة تصل إلى 80% دون تكاثف، لذا ينبغي تركيبها في غرفة رفوف مكيّفة بدلًا من خزانة غير مهواة، إذ تتجاوز درجات الحرارة في قطر 45 درجة مئوية في أشهر الصيف. ويبلغ أقصى مستوى ضوضاء 35 dBA على مسافة متر واحد، وهو مهم إذا كان الرف قريبًا من مكاتب العمل. وتتوفر كذلك مجموعة تركيب رفّي لوحدتين، ومجموعة قاعدة للتركيب على سطح.
لتحديد عدد العقد والكابلات والكابل الكهربائي المناسب وتكوين الجدار، اطلب عرض سعر من فريق سمارت رومز قطر. يمكن ترتيب زيارة موقع مجانية، ويُصدر عرض السعر عادةً خلال يوم عمل واحد، والتوصيل يشمل البلديات الثماني في قطر.
أبرز المزايا
- أربعة مخارج DisplayPort 1.2 بدقة تصل إلى 4K-UHD لكل مخرج
- تشغيل حتى ستة عشر شاشة HD من عقدة واحدة
- فك ترميز H.264 وMPEG-2/4 وV2D وH.263 وVNC وProServer
- مزامنة إطارات كاملة بين ما يصل إلى 30 عقدة
- ذاكرة 8 GB وقرص SSD بسعة 128 GB وبطاقة NVIDIA Quadro
- هيكل رفّي 3U بنصف العرض وأقصى استهلاك 270 W
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
المواصفات العامة١٨
- الذاكرة
- 8 GB
- محرك الأقراص
- قرص الحالة الصلبة SSD بسعة 128 GB
- الشبكة
- 2x 1Gb/s LAN
- بطاقة الرسوميات
- بطاقة رسومات احترافية عالية الأداء من سلسلة NVIDIA Quadro
- المعالج
- معالج Intel(R) Core(TM) i5-9500E ذو 6 أنوية بتردد 3.0GHz (أقصى تردد Turbo 4.2GHz)
- الإخراج
- 4x Display Port 1.2 (يدعم حتى 4x 4K-UHD) 4x DVI-SL عبر المحولات المرفقة (يدعم حتى 4x HD)
- المدخلات
- H.264, MPEG2/4, V2D, H.263, VNC, ProServer (راجع قائمة الترميزات المدعومة)
- عامل الشكل
- هيكل تثبيت رف 3U ½ 19"
- الأبعاد
- 131.5mm x 220mm x 305mm | 5.18" x 8.66" x 12.01"
- الوزن
- 6.1 kg (7.9 kg مع العبوة)
- مزود الطاقة
- 100-240V, 8-4A, 50/60Hz
- استهلاك الطاقة
- 270 W (max)
- نطاق درجة الحرارة
- 0° -40°C | 32° -104°F
- الرطوبة
- أقصى 80% (بدون تكثيف)
- الارتفاع
- حتى 5000 م (أثناء التشغيل)
- مستوى الضوضاء
- الحد الأقصى 35dbA (مقاس على مسافة 1م/32.8 قدم عند 22°/72)
- الامتثال
- CE، UKCA، CB/UL 60950/62368-1، ICES، CCC، FCC الفئة A معرّف الطراز التنظيمي: P220
- معلومات الطلب
- R9822000 | NDN-220 PRO Display Node (no power cable) R9822000B | NDN-220 PRO Display Node (US) R9822000D | NDN-220 PRO Display Node (IN) R9822000F | NDN-220 PRO Display Node (EU) R9822000G | NDN-220 PRO Display Node (UK) R9822000I | NDN-220 PRO Display Node (CN) R9822000X | NDN-220 PRO Display Node (C13/C14 power cable) R9821099 | Rackmount kit for 2x NDN-220 PRO/LITE R766042 | Pedestal mount kit for NDN-220 PRO/LITE
