Name: Hikvision DS-C30S-04HO لوحة إخراج HDMI لمتحكمات جدار الفيديو
Brand: Hikvision
SKU: hikvision-ds-c30s-04ho
Availability: InStock

نظرة عامة

لوحة الإخراج Hikvision DS-C30S-04HO بتقنية HDMI تُركَّب في فتحة الإخراج لمتحكم جدار الفيديو من سلسلة C30S. تمنح أربعة مخارج فيديو HDMI ودعم YUV 444 وأربعة مخارج صوت HDMI مدمج وأقصى دقة إخراج 1080P، مع دعم الدقات المخصصة وشاشات LED. تناسب مهندسي التكامل ومديري المرافق في قطر الذين يبنون غرف تحكم أو جدران عرض متعددة الشاشات. اطلب عرض سعر من سمارت رومز قطر.

ما الذي تضيفه اللوحة إلى متحكم جدار الفيديو C30S

تُعد DS-C30S-04HO لوحة إخراج HDMI مخصصة لمتحكم جدار الفيديو من سلسلة C30S. تُركَّب في فتحة الإخراج داخل الهيكل، وتمنح المتحكم أربعة مخارج فيديو بتقنية HDMI، فيمكن للوحة واحدة تغذية أربع شاشات أو أربعة أقسام من جدار عرض أكبر. والميزة العملية هنا أن زيادة عدد المخارج تتم بإضافة لوحة وليس باستبدال المتحكم كاملاً، ما يمنح المشروع مرونة عند توسعة غرفة التحكم.

تدعم اللوحة إخراج YUV 444، وتوفر أربعة مخارج صوت HDMI مدمج إلى جانب الفيديو. واجهة الفيديو من نوع HDMI 1.4، لذا ينبغي مقارنتها بالواجهة التي تستخدمها الشاشات ومصادر المحتوى لديكم قبل تحديد الطلب.

الدقة وحدود الإخراج وتحميل شاشات LED

تسرد البيانات الفنية سبع دقات إخراج، جميعها بتردد 60 هرتز: 1920 × 1200 و1600 × 1200 و1920 × 1080 و1680 × 1050 و1280 × 720 و1280 × 1024 و1024 × 768. وأقصى دقة إخراج هي 1080P. كما تدعم اللوحة الدقات المخصصة والإخراج حسب الحمل لشاشات LED، بشرط ألا يتجاوز حاصل ضرب العرض في الارتفاع 2.6 ميغابكسل.

هذا الحد هو الرقم الذي يجب فحصه في كل مشروع. فالإخراج بدقة Full HD (1920 × 1080) يقع ضمنه بهامش واضح، بينما لا يتسع له الإخراج بدقة 3840 × 2160. وتذكر البيانات نطاقات تحميل للإخراج إلى شاشات LED، من 288 إلى 3,840 بكسل في العرض، ومن 288 إلى 2,160 بكسل في الارتفاع، مع حمل منفذ واحد يبلغ 2,600,000.

أين تناسب اللوحة المشاريع في قطر

غرف التحكم الحكومية والمؤسسية في الخليج الغربي والمشيرب: متحكم واحد يشغل جداراً متعدد الشاشات بلوحات متابعة حية، مع ربط كل مخرج HDMI بمنطقة محددة من الجدار.
مراكز العمليات في المنطقة الصناعية ومسيعيد ورأس لفان: فرق التشغيل والخدمات اللوجستية التي تحتاج إلى عدة مصادر على الجدار في وقت واحد وصورة مستقرة بدقة 1080P للمراقبة.
القاعات والملاعب في لوسيل والريان: شاشات LED أو شاشات بدقة مخصصة يجب التحقق من حجم إخراجها أمام حد 2.6 ميغابكسل قبل تثبيت التصميم.

ما يجب التخطيط له قبل الطلب

ابدأ بالهيكل. بما أن اللوحة تشغل فتحة إخراج، تأكد من وجود فتحة فارغة في هيكل C30S وأن التكوين الحالي يسمح بإضافة لوحة أخرى. ثم اربط كل مخرج HDMI بالشاشة المقابلة، مع تحديد الدقة التي ستعمل بها كل شاشة والمسافة بين الهيكل وكل شاشة. وفي القاعات الكبيرة، كقاعة مجلس الإدارة أو قاعة المحاضرات، يُنصح بتخطيط التركيب ومسارات الكابلات قبل تثبيت عدد اللوحات.

لا تذكر بيانات الشركة المصنعة نطاق درجة حرارة تشغيل أو تصنيفاً بيئياً لهذه اللوحة، لذلك لا تذكر هذه الصفحة أي قيمة. وإذا كان الهيكل في غرفة معدات حارة، أو على رف قرب نافذة، أو في لوبي معرض للغبار وحرارة الصيف التي تتجاوز 45 درجة مئوية، فيجب تأكيد الظروف مع فريق سمارت رومز قطر أولاً.

اطلب عرض سعر من سمارت رومز قطر

أرسل إلينا عدد لوحات DS-C30S-04HO، والهيكل الذي ستُركَّب فيه، وتخطيط الشاشات، وما إذا كنت تحتاج إلى الإصدار (V2) بدلاً منها. تتوفر معاينة موقعية مجانية قبل التركيب، وتصدر عروض الأسعار عادةً خلال يوم عمل واحد. نقدم التوريد والتوصيل إلى البلديات الثماني في قطر، ونقبل أوامر الشراء (LPO) والمناقصات الحكومية بما فيها منصة Monaqasat، وتشمل المنتجات ضمان الشركة المصنعة. اطلب عرض سعر وسيؤكد فريق سمارت رومز قطر التكوين المناسب لجدارك.

أبرز المزايا

أربعة منافذ HDMI في لوحة واحدة تشغل فتحة إخراج
واجهة فيديو من نوع HDMI 1.4
دعم إخراج YUV 444
أربعة مخارج صوت HDMI مدمج
أقصى دقة إخراج 1080P
دقات مخصصة وإخراج حسب الحمل لشاشات LED

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الهيكل١

الفتحة المشغولة: فتحة الخرج

مخرج الفيديو٥

نوع واجهة إخراج الفيديو: HDMI 1.4
واجهات إخراج الفيديو: 4
دقة إخراج الفيديو: 1920 × 1200@60 Hz، 1600 × 1200@60 Hz، 1920 × 1080@60 Hz، 1680 × 1050@60 Hz، 1280 × 720@60 Hz، 1280 × 1024@60 Hz، 1024 × 768@60 Hz يدعم شاشات LED، وخرج بدقة مخصصة، وخرج بناءً على الحمل. يجب أن يكون حاصل ضرب الطول في العرض أقل من 2.6 MP.
أقصى دقة لإخراج الفيديو: 1080P
سعة حمل إخراج الفيديو إلى شاشة LED: حمل المنفذ الواحد 2600000، العرض 288 - 3840، الارتفاع 288 - 2160؛

خرج الصوت٢

نوع واجهة إخراج الصوت: صوت HDMI المركب
واجهات إخراج الصوت: 4

التنزيلات

٦ ملفًا من الشركة المصنّعة

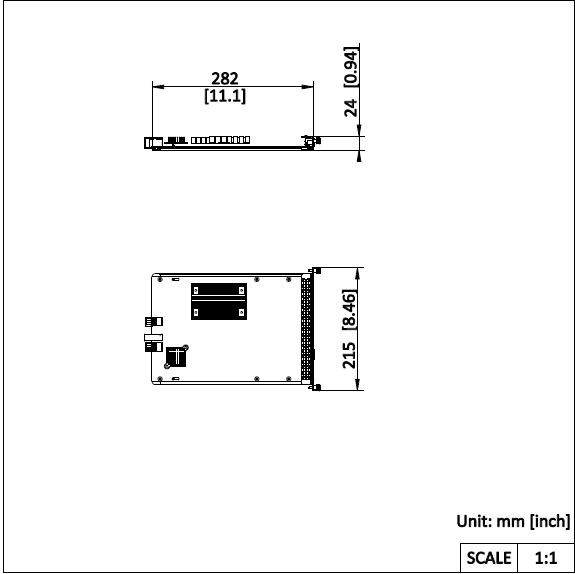

PDF أوراق المواصفات DS-C30S-04HO_Datasheet_20250324.pdf 567 KB PDF الأدلة وكتيبات الاستخدام Quick Start Guide_ae012d46.pdf 3.2 MB PDF الأدلة وكتيبات الاستخدام User Manual_4606da55.pdf 3.1 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C30S-04HO_02.png 17 KB 0_25 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V2.1.0_250108

أسئلة حول DS-C30S-04HO

ما وظيفة لوحة DS-C30S-04HO في نظام جدار الفيديو؟

لوحة DS-C30S-04HO هي لوحة إخراج HDMI تُركَّب في فتحة إخراج لمتحكم جدار الفيديو من سلسلة C30S. توفر أربعة مخارج فيديو HDMI لتغذية الشاشات أو وحدات LED داخل الجدار، فتحمل لوحة واحدة الإشارة المعالجة من المتحكم إلى أربعة مخارج في الوقت نفسه.

هل هذه اللوحة مطابقة للإصدار DS-C30S-04HO(V2)؟

تغطي هذه الصفحة الطراز الأساسي DS-C30S-04HO. وتذكر البيانات المصدرية إصداراً منفصلاً باسم DS-C30S-04HO(V2)، لذلك يُعامل الطرازان هنا كمنتجين مختلفين. لا تصف البيانات الفروق بين الإصدارين، لذا اطلب من فريق سمارت رومز قطر تأكيد الإصدار الذي يحتاجه هيكلك واللوحات الموجودة لديك قبل الطلب.

ما دقات الفيديو التي تستطيع اللوحة إخراجها؟

تسرد البيانات الدقات 1920 × 1200 و1600 × 1200 و1920 × 1080 و1680 × 1050 و1280 × 720 و1280 × 1024 و1024 × 768، جميعها بتردد 60 هرتز. وأقصى دقة إخراج للفيديو هي 1080P. كما تدعم اللوحة الدقات المخصصة، بشرط ألا يتجاوز حاصل ضرب العرض في الارتفاع 2.6 ميغابكسل.

ما حد المساحة المسموح به للدقات المخصصة؟

في الإخراج المخصص والإخراج حسب الحمل، يجب أن يكون حاصل ضرب العرض في الارتفاع أقل من 2.6 ميغابكسل. وتحدد البيانات حمل منفذ واحد يبلغ 2,600,000، مع عرض من 288 إلى 3,840 بكسل وارتفاع من 288 إلى 2,160 بكسل. الإخراج بدقة 1920 × 1080 يساوي نحو 2.07 ميغابكسل فيدخل ضمن الحد، أما 3840 × 2160 فيتجاوزه.

هل تنقل اللوحة الصوت إلى جانب الفيديو؟

نعم. توفر اللوحة أربعة مخارج صوت HDMI مدمج، وتذكر البيانات أن نوع واجهة الصوت هو HDMI المدمج. وهذا يعني إمكانية توجيه الصوت مع الفيديو من اللوحة نفسها. أكد مع فريق سمارت رومز قطر كيف ستستقبل شاشاتك أو مكبرات الصوت الإشارة قبل اعتماد التصميم، خاصة في التركيبات متعددة الغرف.

ماذا يعني إخراج YUV 444 بالنسبة لجودة الصورة؟

يعني إخراج YUV 444 أن اللوحة تدعم أخذ عينات كاملة للألوان بدلاً من تقليل الكروما، ما يساعد النصوص والتفاصيل الدقيقة على الظهور بوضوح أكبر. وهذا مهم في غرف التحكم والفصول التي تعرض جداول خرائط ورسومات هندسية على الجدار. تعتمد النتيجة النهائية أيضاً على الجهاز المصدر والشاشة، لذا يُفضل اختبار محتوى فعلي في الموقع.

هل يمكن لهذه اللوحة تشغيل شاشات LED في قاعة بالدوحة؟

تذكر البيانات أن اللوحة تدعم إخراج شاشات LED مع دقات مخصصة وإخراج حسب الحمل، وتحدد حدود تحميل الإخراج إلى LED. وفي صالة رياضية أو قاعة فعاليات في لوسيل أو الريان، شارك دقة لوحات LED وتخطيطها بدقة مع فريق سمارت رومز قطر، ليتم فحص الإخراج أمام حد 2.6 ميغابكسل قبل الطلب.

أين تقع اللوحة داخل المتحكم؟

تشغل اللوحة فتحة إخراج داخل الهيكل، لذلك فهي لوحة توسعة لسلسلة C30S وليست جهازاً مستقلاً. قبل الطلب، تأكد من وجود فتحة إخراج فارغة في الهيكل، لأن عدد اللوحات الممكن إضافتها يعتمد على ما هو مُركَّب ومُهيأ في الهيكل حالياً.

أي نوع من المشاريع في قطر يناسب هذه اللوحة؟

تناسب غرفة تحكم حكومية أو مؤسسية في الخليج الغربي أو المشيرب تحتاج إلى متحكم واحد يقود جداراً متعدد الشاشات. وتسهّل أربعة مخارج HDMI لكل لوحة ربط المصادر باللوحات. كما تناسب غرفة عمليات قرب مطار حمد الدولي تعرض لوحات متابعة حية على عدة شاشات، حيث تحتاج كل شاشة إلى مصدر واضح.

ما الذي يجب التخطيط له قبل تركيب اللوحة؟

خطط لتخصيص فتحات الهيكل، ومسارات الكابلات من كل مخرج HDMI إلى شاشته، والدقة التي ستعمل بها كل شاشة. تقدم سمارت رومز قطر معاينات موقعية مجانية، يمكنها تأكيد مسافات الكابلات والمساحة المتاحة في الرف في الدوحة أو لوسيل أو موقع صناعي في مسيعيد قبل اعتماد التكوين.

كيف أطلب عرض سعر وما الخطوات التالية؟

أرسل اسم الطراز وعدد اللوحات والهياكل المطلوبة وتخطيط الشاشات إلى فريق سمارت رومز قطر. تصدر عروض الأسعار عادةً خلال يوم عمل واحد. نقبل أوامر الشراء (LPO) والمناقصات الحكومية بما فيها Monaqasat، ويمكن السداد بالتحويل البنكي أو الشيك أو أمر الشراء. التوريد والتوصيل متاحان إلى البلديات الثماني في قطر، وتشمل المنتجات ضمان الشركة المصنعة.

ما بيئة التشغيل التي صُممت لها هذه اللوحة؟

لا تذكر بيانات الشركة المصنعة نطاق درجة حرارة تشغيل أو تصنيفاً بيئياً لهذه اللوحة، لذلك لا تذكر هذه الصفحة قيمة. وبما أنها تُركَّب داخل هيكل، أكد ظروف الرف أو الغرفة مع فريق سمارت رومز قطر. يهم ذلك أكثر قرب النوافذ أو في غرف المعدات الحارة، حيث قد تتجاوز حرارة الصيف في قطر 45 درجة مئوية.
