لوحة مخرجات HDMI بأربع قنوات Hikvision DS-C66S-04HO

Name: لوحة مخرجات HDMI بأربع قنوات Hikvision DS-C66S-04HO
Brand: Hikvision
SKU: hikvision-ds-c66s-04ho
Availability: InStock

نظرة عامة

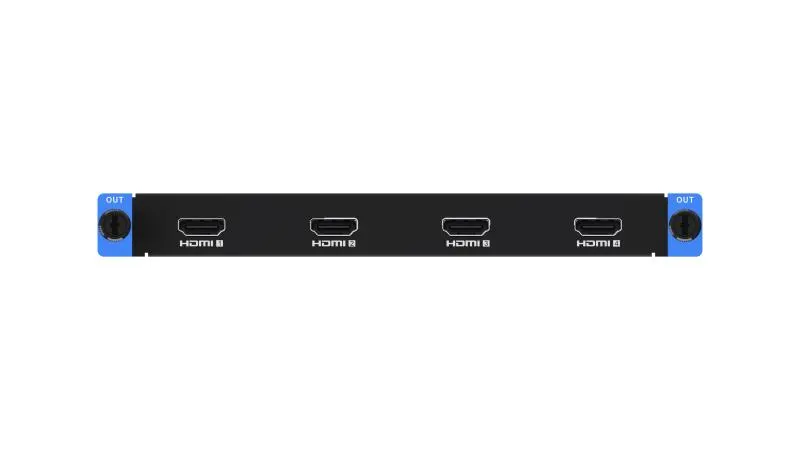

لوحة مخرجات Hikvision DS-C66S-04HO بأربع قنوات HDMI لسلسلة C66S من وحدات التحكم في جدران الفيديو، وتشغل فتحة مخرج واحدة في الهيكل. توفر أربعة منافذ من نوع HDMI 1.4، وصوتًا داخل النطاق على كل مخرج، وأقصى دقة 1080P. تناسب غرف القيادة وردهات الشركات وقاعات الفعاليات في الدوحة التي تحتاج إلى مخرجات مدمجة لجدار العرض. اطلب عرض سعر.

ما الذي تفعله لوحة DS-C66S-04HO في جدار الفيديو

لوحة مخرجات Hikvision DS-C66S-04HO مخصصة لسلسلة C66S من وحدات التحكم في جدران الفيديو. تشغل فتحة مخرج واحدة في الهيكل، وتوفر أربعة منافذ HDMI، ما يتيح تغذية عدة شاشات أو مخرجات LED من وحدة تحكم واحدة. كل منفذ يستخدم واجهة HDMI 1.4، وهي مناسبة عندما تكون الشاشات والكابلات الحالية قائمة على HDMI.

المواصفات الأساسية وأثرها في الموقع

أربعة مخارج HDMI: أربعة منافذ على لوحة واحدة تشغل فتحة مخرج، لذلك يمكن تخطيط تصميم من أربع شاشات حول لوحة واحدة.
أقصى مخرج 1080P: أعلى دقة مخرجات مدرجة هي 1080P، مع توقيتات 60 Hz من 1024 × 768 حتى 1920 × 1200.
الصوت: يُنقل الصوت مع الصورة عبر كل مخرج HDMI بوصفه صوتًا داخل النطاق بمعدل أخذ عينات 48 kHz.
الطبقات: مصممة لعرض 16 طبقة من محتوى 2K أو 4K لكل منفذ، وهذا يحدد عدد النوافذ التي تعرضها كل شاشة.
شاشات LED والتوقيتات المخصصة: تدعم شاشات LED وإخراج الدقة المخصصة، بحمل منفذ واحد يبلغ 2.6 MP، وعرض من 144 إلى 3,840 بكسل وارتفاع من 144 إلى 2,160 بكسل.

أين تناسب الاستخدام في قطر

غرف القيادة والعمليات في الجهات الحكومية والشركات بمنطقة مشيرب أو الخليج الغربي تحتاج غالبًا إلى لوحة عرض صغيرة تعمل طوال أيام العمل من الأحد إلى الخميس. تناسب هذه اللوحة تصميمًا تقود فيه وحدة تحكم واحدة عدة شاشات HDMI من هيكل واحد.

وفي منشآت الطاقة والصناعة مثل مسيعيد أو رأس لفان، قد تُستخدم اللوحة لعرض حالة العمليات على شاشات غرفة التحكم. وبما أن أعلى مخرج مدرج هو 1080P، فينبغي بناء التصميم على مخرجات 1080P بدلًا من شاشات 4K.

وفي فندق بالخليج الغربي أو مركز تسوق في لوسيل، يمكن استخدام المخارج الأربعة لجدار عرض في الردهة أو قاعة الفعاليات، حيث ينتقل الصوت مع الصورة عبر كل مخرج.

تخطيط التركيب

ابدأ بحصر عدد الشاشات والتأكد من أن كل شاشة تقبل HDMI 1.4 بدقة 1080P أو بأحد التوقيتات المدرجة. تحقق من وجود فتحة مخرج شاغرة في الهيكل، لأن اللوحة تشغل فتحة واحدة. وأكّد توقيتات LED أو المخصصة قبل الطلب، لأن حدود الحمل المدرجة تحدد ما تستطيع اللوحة تشغيله.

لا تذكر بيانات المصنع نطاق درجة حرارة التشغيل أو استهلاك الطاقة لهذه اللوحة، لذا لا تركّبها في خزانة غير مهوّاة في فصل الصيف قبل تأكيد بيئة التشغيل. تساعد الزيارة الميدانية التي يجريها فريق سمارت رومز قطر في تأكيد توفر الفتحات ومسارات الكابلات ومساحة الرف قبل التركيب. وعند شراء عدة وحدات، يمكن للمدارس والجهات الحكومية إصدار أمر شراء (LPO) بناءً على عرض السعر.

لطلب عرض سعر للوحة Hikvision DS-C66S-04HO، أرسل عدد الشاشات والدقة المطلوبة وتفاصيل الهيكل. يرد فريق سمارت رومز قطر عادةً خلال يوم عمل واحد. اطلب عرض سعر اليوم.

أبرز المزايا

أربعة منافذ HDMI على لوحة واحدة تشغل فتحة مخرج
منافذ إخراج بواجهة HDMI 1.4
أقصى دقة مخرجات 1080P بتردد 60 Hz
16 طبقة من محتوى 2K أو 4K لكل منفذ
صوت داخل النطاق على المخارج الأربعة بمعدل 48 kHz
يدعم شاشات LED والدقات المخصصة

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٩ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الهيكل١

الفتحة المشغولة: فتحة الخرج

جدار الفيديو١

الطبقات: 16 طبقة بدقة 2K/4K لكل منفذ

مدخل الصوت١

معدل أخذ عينات الصوت: 48 kHz

مخرج الفيديو٥

أقصى دقة لإخراج الفيديو: 1080P
دقة إخراج الفيديو: 1920 × 1200@60 Hz، 1600 × 1200@60 Hz، 1920 × 1080@60 Hz، 1680 × 1050@60 Hz، 1280 × 720@60 Hz، 1280 × 1024@60 Hz، 1024 × 768@60 Hz يدعم شاشة LED، وإخراج الدقة المخصصة، وإخراج التحميل بتردد 60 Hz، وتحميل 2.6 MP بعرض يتراوح من 144 إلى 3840 وارتفاع يتراوح من 144 إلى 2160.
نوع واجهة إخراج الفيديو: HDMI1.4
سعة حمل إخراج الفيديو إلى شاشة LED: حمل منفذ واحد 2600000، العرض 144 - 3840، الارتفاع 144 - 2160
واجهات إخراج الفيديو: 4

خرج الصوت١

واجهة خرج الصوت: 4 × صوت داخل النطاق (in-band)

التنزيلات

٦ ملفًا من الشركة المصنّعة

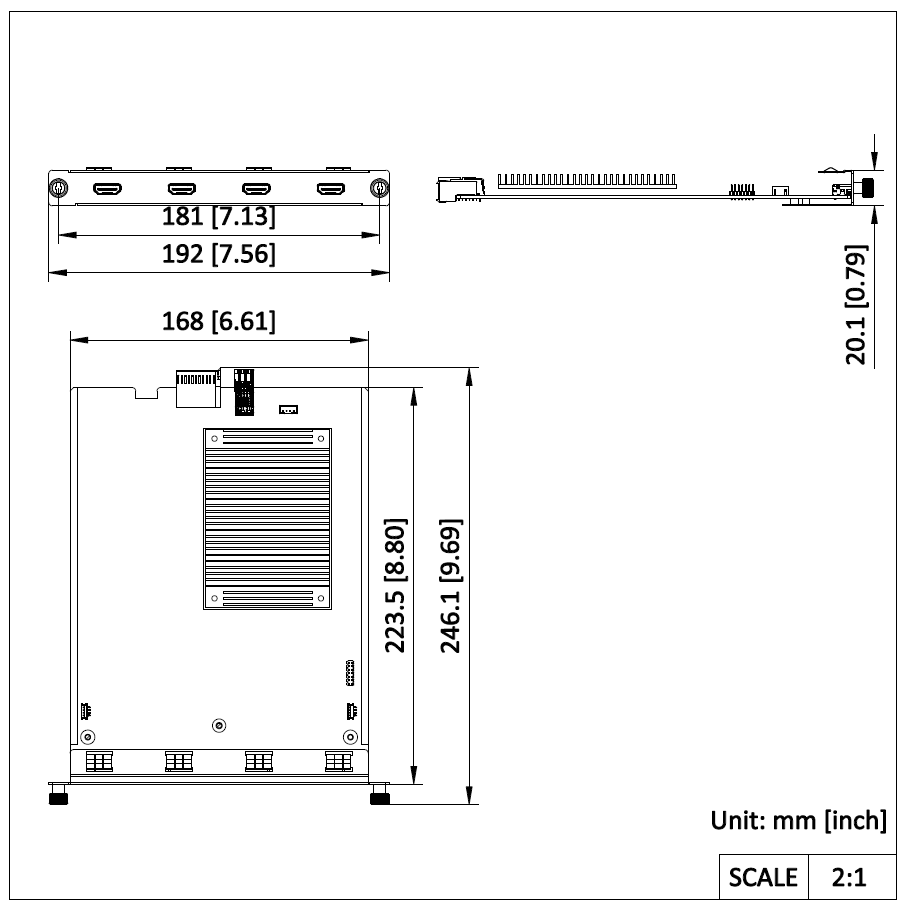

PDF أوراق المواصفات · يفتح في موقع الشركة المصنّعة DS-C66S-04HO_Datasheet_20260625.pdf PDF الأدلة وكتيبات الاستخدام Quick Start Guide_8e655fcc.pdf 5.2 MB PDF الأدلة وكتيبات الاستخدام User Manual_9465d09a.pdf 6.2 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C66S-04HO_02.png 62 KB 1_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V1.1.1_260902

أسئلة حول DS-C66S-04HO

ما الغرض من لوحة DS-C66S-04HO؟

هي لوحة مخرجات بأربع قنوات HDMI ضمن سلسلة C66S من وحدات التحكم في جدران الفيديو. تناسب غرف القيادة ومراكز العمليات والردهات المؤسسية في قطر التي تحتاج إلى عدة شاشات تعمل من هيكل تحكم واحد. تشغل كل لوحة فتحة مخرج واحدة، وتمنحك أربعة مخارج HDMI 1.4 لتخطيط الجدار حولها.

كم عدد مخارج HDMI التي توفرها اللوحة؟

توفر اللوحة أربعة منافذ HDMI، وتعتمد واجهة الإخراج المرئي على HDMI 1.4. وبما أن المخارج الأربعة تشغل فتحة واحدة، فإن جدار عرض من أربع شاشات في غرفة تحكم بالدوحة يحتاج إلى لوحة واحدة بدلًا من أربع بطاقات منفصلة، بشرط توفر مساحة في هيكل التحكم. أكّد توفر الفتحة مع فريق سمارت رومز قطر قبل طلب عرض السعر.

ما أقصى دقة للمخرجات؟

أقصى دقة مخرجات مدرجة هي 1080P. التوقيتات المدرجة عند 60 Hz هي 1920 × 1200 و1600 × 1200 و1920 × 1080 و1680 × 1050 و1280 × 1024 و1280 × 720 و1024 × 768. لا تُدرج بيانات المصنع أي مخرج بدقة 4K لهذه اللوحة، لذا ينبغي تصميم الشاشات حول هذه التوقيتات والتحقق من الدقة الأصلية لكل شاشة قبل الطلب.

هل تنقل اللوحة الصوت عبر HDMI؟

نعم. تدعم اللوحة إخراج الصوت المركّب عبر HDMI، وتوفر أربعة مخارج صوت داخل النطاق بمعدل أخذ عينات 48 kHz. هذا يعني أن الصوت ينتقل مع الصورة إلى كل شاشة أو مكبر يقبل صوت HDMI، ما يبسط التوصيلات في قاعات الفعاليات. تأكد من دعم شاشتك لصوت HDMI قبل الشراء.

هل تدعم شاشات LED والدقة المخصصة؟

نعم، بحسب بيانات المصنع تدعم اللوحة شاشات LED وإخراج الدقة المخصصة وتحميل 60 Hz. الحمل لكل منفذ يبلغ 2.6 MP، بعرض من 144 إلى 3,840 بكسل وارتفاع من 144 إلى 2,160 بكسل. يُنصح بمراجعة معالج شاشة LED في ردهة فندق أو ملعب في الدوحة على هذه الحدود قبل التركيب.

ماذا تعني 16 طبقة من 2K أو 4K لكل منفذ؟

يصنف المصنع كل منفذ على أنه قادر على 16 طبقة من محتوى 2K أو 4K. عمليًا، هذا هو الحد الذي ينبغي التخطيط حوله عند تحديد عدد النوافذ أو طبقات المحتوى التي تعرضها كل شاشة. ففي غرفة عمليات حكومية تعرض عدة تغذيات حية، احسب عدد النوافذ على كل شاشة مقارنة بهذا الحد أثناء تصميم التخطيط.

أي فتحة في الهيكل تشغلها اللوحة؟

تشغل اللوحة فتحة مخرج واحدة في هيكل التحكم، وفق بيانات المصنع، وهي جزء من سلسلة C66S. قبل الطلب، تحقق من عدد فتحات المخرج المتاحة في الهيكل الحالي، وهل يحتاج الجدار الأكبر إلى هيكل إضافي. يمكن لزيارة ميدانية من فريق سمارت رومز قطر في غرفة الاتصالات بالسد أو الخليج الغربي أن تؤكد التخطيط.

هل تصلح للتركيب في خزانة حارة وغير مهوّاة صيفًا؟

لا تذكر بيانات المصنع نطاق درجة حرارة التشغيل أو استهلاك الطاقة لهذه اللوحة، لذا لا يمكن تأكيد ذلك من البيانات. في قطر قد تتجاوز درجات الحرارة صيفًا 45 درجة مئوية، فلا تركّب اللوحة في خزانة غير مهوّاة أو غرفة بلا تكييف قبل التحقق من البيئة. اطلب من فريق سمارت رومز قطر المواصفات البيئية الصادرة عن المصنع قبل طلب عرض السعر.

ما السيناريو المناسب لها في فندق أو مركز تسوق؟

قد يستخدم فندق في الخليج الغربي أو مركز تسوق في لوسيل المخارج الأربعة لتشغيل جدار عرض صغير في الردهة أو قاعة الفعاليات، حيث تعرض كل شاشة جزءًا من المحتوى بدقة 1080P. ينتقل الصوت داخل النطاق مع كل مخرج، لذلك يمكن لفريق الفعالية تشغيل مسار HDMI واحد لكل شاشة. حدّد تخطيط الجدار وأطوال الكابلات في زيارة ميدانية أولًا.

هل يمكن الطلب لمشروع حكومي عبر أمر شراء أو مناقصة؟

نعم. تقبل سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها مناقصات (Monaqasat)، والدفع بالتحويل البنكي أو الشيك أو أمر الشراء. عند الحاجة إلى عدة وحدات لغرفة تحكم، أرسل عدد الهياكل وتخطيط الشاشات ليغطي عرض السعر كل لوحة وكابل مطلوب. تصدر عروض الأسعار عادةً خلال يوم عمل واحد.

كيف أقارن هذه اللوحة بلوحات المخارج الأخرى؟

تقتصر بيانات هذه الصفحة على اللوحة DS-C66S-04HO: أربعة مخارج HDMI، وفتحة واحدة، وأقصى دقة 1080P. عند المقارنة، ابدأ بعدد المخارج ونوع الواجهة وأقصى دقة والصوت على كل مخرج، ثم اطلب عرض سعر من فريق سمارت رومز قطر بناءً على تخطيط جدارك وعدد الشاشات.
