Hikvision DS-C66S-S12 · السعر في قطر

Name: Hikvision DS-C66S-S12 هيكل تحكم بجدار الفيديو بـ 12 فتحة
Brand: Hikvision
SKU: hikvision-ds-c66s-s12
Availability: InStock

نظرة عامة

هيكل Hikvision DS-C66S-S12 بارتفاع 4U مخصص للتثبيت في الرف، ويضم 12 فتحة لستة مداخل وستة مخارج لبناء جدار فيديو متعدد المصادر. تعرض شاشته اللمسية 7 بوصة حالة الهيكل والألواح، ويدعم حتى 24 شاشة عند اكتمال التهيئة، و8 جدران فيديو، و128 مشهداً محفوظاً. مناسب لغرف العمليات والمراكز التشغيلية في قطر التي تحتاج إلى عرض عدة مصادر معاً.

هيكل تحكم بـ12 فتحة لجدران فيديو متعددة المصادر

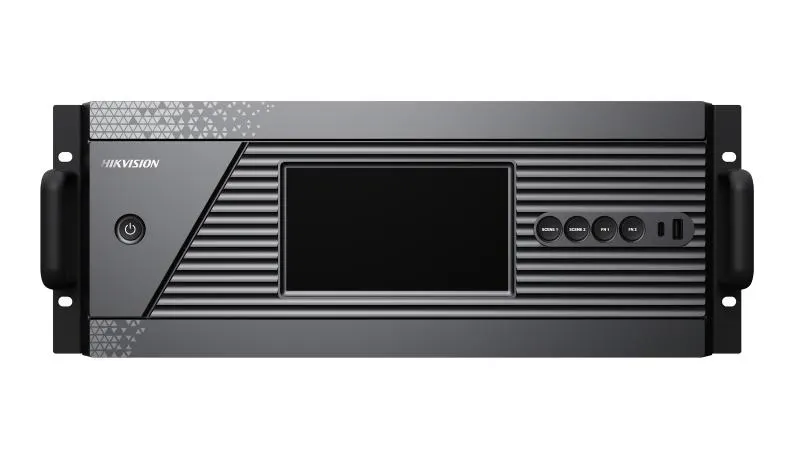

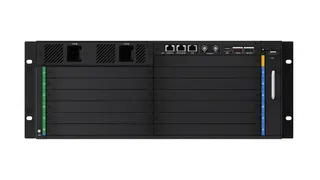

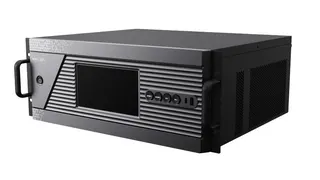

يُعد Hikvision DS-C66S-S12 هيكلاً بارتفاع 4U مخصصاً للتثبيت في الرف، ويمثل وحدة المعالجة الأساسية لجدار الفيديو. تتسع فتحاته الـ12 لستة ألواح مداخل وستة ألواح مخارج، إضافة إلى فتحة مخصصة للوحة التحكم الرئيسية. توجَّه إشارات الحواسيب وأجهزة مؤتمرات الفيديو والخوادم إلى الهيكل، ثم تُقتطع وتُرتَّب في نوافذ وتُرسل إلى الشاشات المكونة للجدار. ولأن التصميم معياري، يمكنك البدء بالألواح التي تحتاجها اليوم وإضافة غيرها لاحقاً.

معالجة الإشارات والمواصفات المؤثرة

تغطي ألواح المداخل منافذ DVI وHDMI وHDMI 4K وDP 4K وSDI، ويقبل الهيكل دقات إدخال مخصصة. يمكن دمج حتى ستة عشر مدخلاً بدقة 4K في صورة واحدة كبيرة، وهو ما يناسب غرف التحكم التي تراقب عدة مصادر في وقت واحد. أما المخارج فتدعم DVI وHDMI وHDMI 4K، إضافة إلى الإخراج عبر الشبكة. ويحافظ التزامن على تطابق جميع منافذ الإخراج، فتعرض الشاشات صورة سلسة دون تقطع أو فواصل بين الألواح.

المداخل: معالجة بعمق 8/10 بت، ودعم RGB101010 كحد أقصى، ومعدلات إطارات من 24 إلى 120 هرتز
المخارج: لوح 2K بأربعة منافذ 1080p60، ولوح 4K بمنفذين 4K
التقسيم: حتى 24 شاشة، و8 جدران فيديو، و128 مشهداً محفوظاً
التحكم: تطبيق حاسوب، وواجهة ويب، وتطبيقات Android وiOS، ودعم ONVIF وRTSP

تسهّل الأتمتة المشهدية العمل اليومي، إذ يمكن حفظ النوافذ والطبقات وصور الخلفية داخل المشاهد، وضبط خطط التبديل التلقائي حسب الموقع والوقت. ويدعم الهيكل تقنيات HDR10 وHLG وHDCP للمحتوى الحديث، ويضم منفذ دخل ومخرج Genlock لمزامنة التوقيت، كما يتيح التحكم العكسي بلوحة مفاتيح الخادم وفأرته عبر منفذ USB في اللوحة الرئيسية.

أين يناسب الهيكل في قطر

قد تحتاج جهة حكومية في المشيرب إلى جدار واحد يعرض في قاعة الإحاطة بثاً مباشراً من عدة إدارات، وعرضاً تقديمياً من حاسوب محمول، ورابط مؤتمر فيديو في الوقت نفسه. ويمكن لجامعة في مدينة التعليم استخدامه في مختبر بحثي أو غرفة مراقبة متعددة النوافذ. كما يناسب غرفة تحكم في فندق أو مركز تسوق في الخليج الغربي، حيث تتبدل المشاهد بين الفعاليات والعروض والمراقبة الأمنية. وفي جميع الحالات يغيّر الفريق التخطيط من لوحة اللمس أو الجهاز اللوحي دون إعادة توصيل الكابلات.

ما يجب التخطيط له قبل التركيب

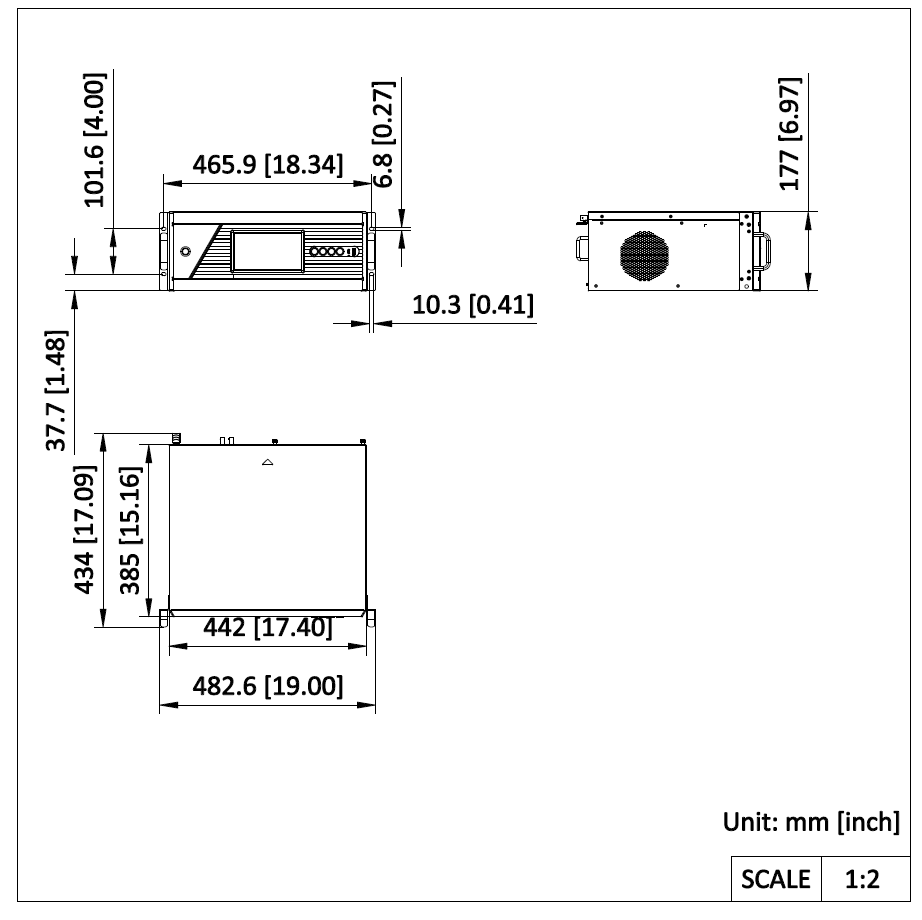

يبلغ مقاس الهيكل 442 × 177 × 385 مم، ويُركَّب في رف قياسي. يزن الهيكل كاملاً التهيئة 16.28 كغ، بينما يزن الهيكل الفارغ 10.28 كغ، لذا يجب التأكد من دعم الرف ومسار الكابلات قبل التسليم. يعمل الهيكل على جهد يتراوح بين 100 و240 فولت تيار متردد بتردد 50/60 هرتز، باستهلاك طاقة مصنّف عند 550 واط. ونطاق التشغيل من 0 إلى 50 درجة مئوية مع رطوبة نسبية من 10% إلى 90% دون تكاثف، لذا يُفضّل تركيبه في غرفة معدات مكيفة ومهوّاة جيداً، خاصة في أشهر الصيف التي تتجاوز فيها الحرارة 45 درجة مئوية. حدّد تهيئة الألواح وفق مصادرك وشاشاتك، وأكّد التهيئة مع فريق سمارت رومز قطر.

اطلب عرض سعر للهيكل والألواح

أخبرنا بعدد المصادر والشاشات وجدران الفيديو التي تحتاجها، وسيحدد فريق سمارت رومز قطر الهيكل ومزيج الألواح والتهيئة في عرض سعر، عادةً خلال يوم عمل واحد. نوصل إلى البلديات الثماني في قطر، ونتولى التركيب الاحترافي، ونجري مسحاً موقعياً مجانياً قبل التنفيذ. اطلب عرض سعر الآن من سمارت رومز قطر.

أبرز المزايا

12 فتحة: ستة ألواح مداخل وستة ألواح مخارج
يقبل إشارات DVI وHDMI وHDMI 4K وDP 4K وSDI
دمج حتى 16 مدخلاً بدقة 4K في صورة واحدة
حتى 24 شاشة و8 جدران فيديو عند اكتمال التهيئة
128 مشهداً محفوظاً مع خطط تبديل تلقائي مجدولة
شاشة لمس 7 بوصة، والتحكم عبر الحاسوب والويب وAndroid وiOS

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٤٥ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

أداء المعالجة١

عمق المعالجة: 8/10 بت

ميزة الجهاز١

التبديل الساخن: مدعوم

الهيكل١٠

ارتفاع الهيكل: 4 U
نوع الناقل: تبديل الشبكة
جودة أخذ عينات الإشارة: Up to RGB101010
فتحة لوحة التحكم الرئيسية: 1
لوحات التحكم الرئيسية المركبة: 1
أقصى فتحة إدخال: 6
فتحة لوحة الخدمة: فتحات الإدخال: 6، فتحات الإخراج: 6، فتحات مختلطة: 0، فتحات فارغة: 1
فتحة مزود الطاقة: 2
مزودات الطاقة المركبة: 1
المراوح: 1

الواجهة٢

رقم منفذ USB: 2 × USB 2.0 + 1 × Type-C
نوع الشاشة: شاشة LCD ملونة بلمس مقاس 7 بوصة، بدقة 1024 × 600

الطاقة٢

واجهة الطاقة: 100 VAC to 240 VAC, 50/60 Hz
استهلاك الجهاز للطاقة: 550 W

الشبكة٢

منفذ شبكة التحكم: 1 × منفذ إيثرنت 1000 Mbps (RJ-45)
بروتوكول النقل: SDK, RTSP, ONVIF

جدار الفيديو١٦

جدران العرض: 8
النافذة المقسمة: مدعوم (1/4/9/16)
قدرة نسخ مصدر الإدخال: 1) لوحة إدخال 2K بأربع قنوات: تدعم 8 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 8 مخارج). 2) لوحة إدخال 4K بقناتين: عند 30Hz: تدعم 3 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 3 مخارج). عند 60Hz: تدعم مخرجين إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى مخرجين). 3) لوحة إدخال SDI: تدعم 5 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 5 مخارج).
الطبقات: لوحة الإخراج: 16 طبقة لكل منفذ لوحة وحدة التحكم في شاشات LED: 16 طبقة لكل لوحة
عرض صورة جدار الفيديو: مدعوم مع تركيب لوحة المعاينة
المشاهد: 128
تأخير التبديل التلقائي للمشهد: 300 ms
الخطط: 64 إجمالاً، 8 لكل جدار فيديو
دقة العرض المباشر: 16 قناة D1، 32 قناة CIF
UHD Fusions: مدعوم (حتى 16 قناة)
صورة الخلفية: مدعوم، 3 صور خلفية 2K، بتنسيق JPG/JPEG
الترجمات: 24 إجمالاً، 3 لكل جدار فيديو، 2 لكل منفذ. يدعم كل عنوان فرعي حتى 512 حرفاً.
قص صورة الإدخال: مدعوم (حتى 200 بكسل على كل جانب)
تأخير فك ترميز مصدر الإشارة المحلي: 50 ms
تأخير فك ترميز مصدر الإشارة عبر الشبكة: 300 ms
تقسيم النافذة: 1/4/6/8/9/16

عام٦

رطوبة العمل: رطوبة نسبية من 10% إلى 90%، بدون تكاثف
درجة حرارة العمل: 0℃ to 50℃(0℉ to 122℉)
الوزن الصافي: 16.28 kg(35.89 lb)، التكوين الكامل، الهيكل 10.28 kg(22.67 lb)، كل لوحة فرعية 0.5 kg(1.1 lb)
الوزن الإجمالي: 19.28 kg(42.51 lb)، التكوين الكامل، الهيكل 10.28 kg(22.67 lb)، كل لوحة فرعية 0.5 kg(1.1 lb)
الأبعاد (العرض × الارتفاع × العمق): 442 mm × 177 mm × 385 mm (17.40 inch × 6.97 inch × 15.16 inch)
قائمة محتويات العبوة: 1 × سلك طاقة تيار متردد، 1 × كتيب المطابقة التنظيمية ومعلومات السلامة

معلمات الجهاز٤

زر: 1 × زر طاقة، 2 × زر تبديل مشهد، 2 × زر تبديل مشهد مخصص
واجهة تسلسلية: RS-232/485
قدرة فك ترميز الجهاز: 48 قناة بدقة 1080p 30 fps (تتطلب لوحات فك ترميز؛ بحد أقصى 2 لكل جهاز)
قدرة تقسيم الجهاز: 24 قناة

واجهة التحكم١

واجهة Genlock: منفذ إدخال واحد + منفذ إخراج تمرير واحد

التنزيلات

٦ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات · يفتح في موقع الشركة المصنّعة DS-C66S-S12_Datasheet_20260625.pdf PDF الأدلة وكتيبات الاستخدام Quick Start Guide_8e655fcc.pdf 5.2 MB PDF الأدلة وكتيبات الاستخدام User Manual_9465d09a.pdf 6.2 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C66S-S12_04.png 2.4 MB 1_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V1.1.1_260902

أسئلة حول DS-C66S-S12

ما الغرض من الهيكل Hikvision DS-C66S-S12؟

هو هيكل بارتفاع 4U مخصص للتثبيت في الرف، يستقبل حتى ستة ألواح مداخل وستة ألواح مخارج لتوجيه الإشارات من الحواسيب وأجهزة مؤتمرات الفيديو والخوادم، ثم ترتيبها في نوافذ عبر جدار من الشاشات. ويناسب غرف التحكم والمراكز التشغيلية وقاعات مجالس الإدارة في قطر التي تحتاج إلى عرض عدة مصادر معاً على جدار واحد.

هل يُسلَّم الهيكل مع ألواح المداخل والمخارج؟

تتضمن قائمة التغليف كابل طاقة تيار متردد ودليل السلامة والامتثال التنظيمي، ولا تُدرج فيها ألواح المداخل والمخارج. لذلك حدّد في طلب عرض السعر عدد المصادر والشاشات ونوع كل منها، وسيؤكد فريق سمارت رومز قطر التهيئة قبل الطلب. فالهيكل يحدد عدد الفتحات، بينما تحدد الألواح الإشارات التي يمكن توصيلها فعلياً.

كم شاشة يمكن أن يديرها الهيكل الواحد؟

عند اكتمال التهيئة بجميع الألواح، يدعم الهيكل تقسيم الشاشات تقسيماً حراً حتى 24 شاشة، ويدير حتى 8 جدران فيديو بإجمالي 64 خطة، بواقع 8 خطط لكل جدار، ويمكنه حفظ 128 مشهداً. وفي حرم جامعي يحتاج إلى عدة جدران منفصلة، يمكن لهيكل واحد أن يدير تخطيطاً مختلفاً لكل جدار، مع مراعاة أن حد الشاشات يحدد حجم الجدار الواحد.

ما أنواع المداخل التي يقبلها الهيكل؟

تدعم ألواح المداخل إشارات DVI وHDMI وHDMI 4K وDP 4K وSDI، ويقبل الهيكل دقات إدخال مخصصة. ويمكن دمج حتى ستة عشر مدخلاً بدقة 4K. وتبلغ مدة تأخير المصادر المحلية 50 ملّي ثانية، وتأخير مصادر الشبكة 300 ملّي ثانية، وهو أمر يجب أخذه في الحسبان عند عرض شريحة تقديمية من حاسوب محمول مع رابط فيديو بعيد في المشهد نفسه.

ما المخارج التي يدعمها الهيكل؟

تشمل المخارج DVI وHDMI وHDMI 4K، إضافة إلى الإخراج عبر منافذ الشبكة. يوفر لوح الإخراج 2K أربع إشارات بدقة 1080p60، ويوفر لوح 4K إشارتين بدقة 4K. ويمكن تخصيص دقة الإخراج، ويعمل الهيكل مع شاشات LCD وLED. وفي جدران LED يدعم لوح التحكم نمطي التحميل المصغّر والقياسي، ويتطلب النمط القياسي شاشة متوافقة.

هل يمكن للموظفين التحكم بالجدار دون حاسوب؟

نعم. يمكن التشغيل من شاشة اللمس 7 بوصة أو من الأزرار الأمامية، أو عبر تطبيقي Android وiOS على جهاز لوحي. كما يمكن التحكم بالتقسيم وتبديل المشاهد من لوحات مفاتيح الشبكة أو لوحات المفاتيح التسلسلية أو الأجهزة اللوحية. وتتوفر إعدادات الهيكل عن بُعد عبر تطبيق الحاسوب أو واجهة الويب باستخدام متصفح Chrome 45 أو أحدث.

ما المساحة والوزن المطلوبان للتركيب؟

الهيكل وحدة قياسية بارتفاع 4U، وأبعادها 442 × 177 × 385 مم (عرض × ارتفاع × عمق). يزن الهيكل كاملاً التهيئة 16.28 كغ، ويزن الهيكل الفارغ 10.28 كغ، ويضيف كل لوح فرعي 0.5 كغ. خصص مساحة 4U في الرف مع فراغ لتدفق هواء المروحة من اليمين إلى اليسار ومسارات الكابلات نحو الشاشات. وتقدم سمارت رومز قطر مسحاً موقعياً مجانياً قبل التركيب لتحديد موضع الرف.

ما متطلبات الكهرباء في قطر؟

يقبل الهيكل جهداً يتراوح بين 100 و240 فولت تيار متردد بتردد 50/60 هرتز، وهو ما يشمل جهد الشبكة في قطر البالغ 240 فولت و50 هرتز، ويبلغ استهلاك الجهاز المصنّف 550 واط. يحتوي على فتحتين لوحدات الطاقة مع تركيب وحدة واحدة. ولا تحدد قائمة التغليف نوع القابس، لذا أكّد مع فريق التركيب توافقه مع مقبس BS 1363 ومقبس مؤرض مخصص قبل الطلب.

هل يتحمل الهيكل حرارة الصيف في قطر؟

نطاق التشغيل المحدد من 0 إلى 50 درجة مئوية، ورطوبة نسبية من 10% إلى 90% دون تكاثف. وبما أن الحرارة في قطر تتجاوز 45 درجة مئوية في الصيف، فركّب الهيكل في غرفة معدات مكيفة ومهواة، لا في خزانة في مكان مشمس. واطلب من فريق سمارت رومز قطر تأكيد موقع التركيب خلال المسح الموقعي.

هل يمكن للجهات الحكومية الشراء عبر أمر شراء أو مناقصة؟

نعم. تقبل سمارت رومز قطر أوامر الشراء (LPO)، وتتعامل مع المناقصات الحكومية بما فيها مناقصات Monaqasat، ويمكن الدفع بالتحويل المصرفي أو الشيك أو أمر الشراء. ولهذا الهيكل، أرسل رقم الطراز DS-C66S-S12 مع عدد الألواح ونوعها المطلوب، وسيُصدر الفريق عرض السعر عادةً خلال يوم عمل واحد. والمنتج مشمول بضمان الشركة المصنّعة.

هل يناسب الهيكل الفصول الدراسية أو مراكز التدريب؟

صُمم الهيكل للبيئات الكبيرة متعددة المصادر، مثل غرف التحكم وقاعات العرض، أكثر من الفصل الدراسي الواحد. قد يستخدمه مركز تدريب في مدينة التعليم لتشغيل جدار مراقبة يعرض عدة تطبيقات أو تسجيلات في وقت واحد. أما الفصل المفرد فيكفيه في الغالب شاشة تفاعلية واحدة مع مصدر عرض قياسي، وهو حل أبسط في التركيب والتشغيل.
