DS-C66S-S6
Hikvision DS-C66S-S6 هيكل 6 فتحات C66S لمتحكم جدار الفيديو
- الدقة
- 16-channel D1
هيكل Hikvision DS-C66S-S6 بارتفاع 2U لتركيب الرفوف، يضم ست فتحات لبطاقات إدخال وإخراج مختلطة لمتحكم جدار الفيديو. يدير الجهاز الواحد حتى ثمانية جدران فيديو، ويقسّم حتى 20 شاشة، ويحفظ 128 مشهدا، مع بطاقات قابلة للاستبدال الساخن وشاشة لمس لمتابعة الحالة. يناسب غرف العمليات ومراكز المراقبة في الدوحة ولوسيل. اطلب عرض سعر من سمارت رومز قطر.
ما الذي يقدمه هيكل DS-C66S-S6

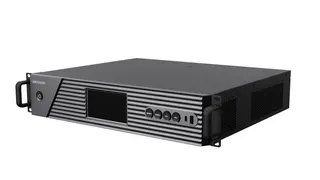

هيكل Hikvision DS-C66S-S6 جهاز لتركيب الرفوف بارتفاع 2U، يتسع لست فتحات لبطاقات الخدمة، ويمكن مزج بطاقات الإدخال والإخراج فيها بحسب تصميم الجدار. وهو الأساس المادي لمتحكم جدار الفيديو، إذ تستقبل البطاقات الإشارات من الحواسيب وأجهزة مؤتمرات الفيديو والخوادم ثم توجهها إلى الشاشات المكونة للجدار.
تدعم البطاقات الاستبدال الساخن، فيمكن تغيير بطاقة معطلة دون إيقاف النظام بالكامل. وتذكر المواصفات أن إحدى الفتحات الست فارغة، ما يترك مجالا للتوسعة لاحقا.
المدخلات والمخرجات ومعالجة الإشارات
تقبل بطاقات الإدخال إشارات DVI وHDMI وHDMI 4K وDP 4K وSDI، ويمكن إدخال دقة مخصصة. ويُلتقط الصوت بعمق 16 بت مع عينات 32K أو 48K. ويصل التقاط الصورة وإخراجها إلى RGB101010، وهو ما يحافظ على التفاصيل اللونية في رسومات غرف التحكم. ويمكن دمج حتى ستة عشر مصدرا بدقة 4K في تخطيط UHD واحد، مع قص الحواف السوداء من المدخلات.
تشغّل بطاقات الإخراج شاشات DVI وHDMI وHDMI 4K، كما ترسل الفيديو عبر الشبكة. وتوفر لوحة 2K أربعة مخرجات بدقة 1080p60، وتوفر لوحة 4K مخرجين بدقة 4K. وتحافظ مزامنة الإطارات على تطابق جميع المخارج، فتظهر الصورة مستقرة دون تمزق أو فواصل. ويتوفر منفذ Genlock للإدخال ومنفذ تمرير للمزامنة الزمنية مع أجهزة أخرى، مع دعم HDR10 وHLG وHDCP.
المشاهد والخطط والتحكم اليومي
يدير الهيكل الواحد حتى ثمانية جدران فيديو، ويقسّم 20 شاشة عند تهيئته بالكامل. ويحفظ 128 مشهدا مسبقا و64 خطة تبديل، بواقع ثماني خطط لكل جدار، ما يتيح تغيير المصادر وفق جدول زمني محدد. وتُقسَّم النوافذ إلى 1 أو 4 أو 6 أو 8 أو 9 أو 16 منطقة، وتتراكب على واجهة واحدة.

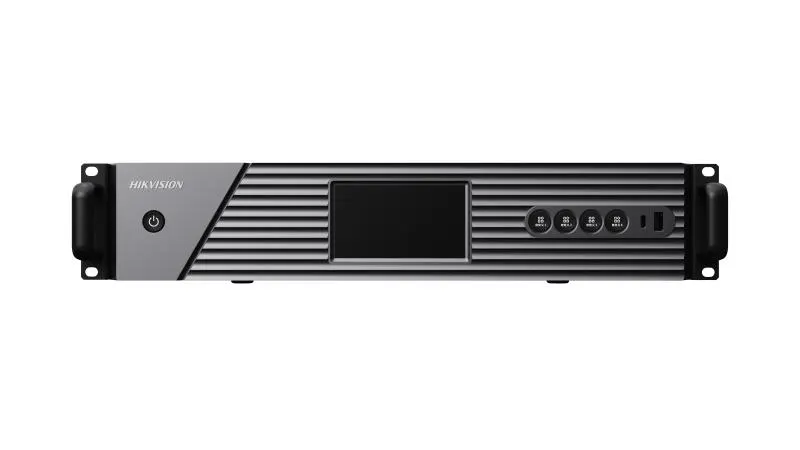

يمكن التشغيل من برنامج الحاسوب أو المتصفح أو تطبيقات أندرويد وiOS، أو من لوحات المفاتيح الشبكية والتسلسلية أو الأجهزة اللوحية. ويستطيع المسؤول استرجاع الإعدادات وتعديلها عن بعد، وتصديرها واستيرادها، وإعادة التشغيل، واستعادة الإعدادات الافتراضية، وتحديث البرنامج. أما الشاشة اللمسية 4.5 بوصة فتعرض حالة الهيكل والبطاقات محليا، وتنبه إلى انقطاع الشبكة وتعارض عناوين IP والوصول غير المصرح به وارتفاع الحرارة وأعطال المروحة.
مواقع الاستخدام في قطر
- مراكز العمليات الحكومية: غرفة متابعة لوزارة أو هيئة في المشيرب أو وسط الدوحة، تعرض عدة مصادر حية بتخطيطات ثابتة يوميا.
- مراكز التحكم الصناعية: غرفة مراقبة في راس لفان أو مسيعيد أو المنطقة الصناعية، تحتاج إلى عرض كاميرات وشاشات العمليات على جدار واحد.
- مراكز القيادة في المستشفيات والحرم الجامعية: غرفة في الدوحة أو المدينة التعليمية تتابع عدة مصادر وتبدّل الشاشات وفق خطط مجدولة.
التخطيط للرف والكهرباء وبيئة التشغيل
أبعاد الهيكل 442 مم عرضا و88.1 مم ارتفاعا و385 مم عمقا، ووزنه 8.8 كغ في التهيئة الكاملة. يعمل على تيار متردد من 100 إلى 240 فولت بتردد 50 أو 60 هرتز، ويستهلك 240 واط، ويُرفق معه كابل تغذية تيار متردد. ومدى التشغيل من 0 إلى 50 درجة مئوية، والرطوبة من 10% إلى 90% دون تكاثف. ولأن الصيف في قطر شديد الحرارة، يُنصح بتركيب الرف في غرفة معدات مكيفة مع تدفق هواء واضح، وتأكيد ظروف الموقع مع فريق سمارت رومز قطر قبل التثبيت.
قبل التركيب، حدد موقع الرف ومسارات الكابلات وعدد المصادر والشاشات، واختر البطاقات لكل فتحة. تقدم سمارت رومز قطر معاينة موقع مجانية وتركيبا احترافيا، ويشمل التوصيل جميع البلديات الثماني. أرسل قائمة المصادر وعدد الشاشات واطلب عرض سعر، وسيصلك العرض عادة خلال يوم عمل واحد.
أبرز المزايا
- هيكل 2U بست فتحات مختلطة لبطاقات الإدخال والإخراج
- يدير حتى 8 جدران فيديو ويقسّم حتى 20 شاشة
- 128 مشهدا محفوظا و64 خطة تبديل تلقائي
- بطاقات قابلة للاستبدال الساخن مع شاشة لمس 4.5 بوصة
- يعمل على 100 إلى 240 فولت تيارا متر دد بتردد 50/60 هرتز
- مدى تشغيل من 0 إلى 50 درجة مئوية ورطوبة 10% إلى 90%
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
أداء المعالجة١
- عمق المعالجة
- 8/10 بت
ميزة الجهاز١
- التبديل الساخن
- مدعوم
الهيكل٩
- ارتفاع الهيكل
- 2 U
- نوع الناقل
- تبديل الشبكة
- جودة أخذ عينات الإشارة
- Up to RGB101010
- التركيب المختلط للوحات الخدمة
- 6 فتحات للتركيب المختلط
- فتحة لوحة التحكم الرئيسية
- 1
- لوحات التحكم الرئيسية المركبة
- 1
- أقصى فتحة إدخال
- 6
- فتحة لوحة الخدمة
- فتحات الإدخال: 0، فتحات الإخراج: 0، فتحات مختلطة: 6، فتحات فارغة: 1
- المراوح
- 1

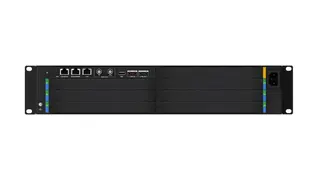

الواجهة٢
- رقم منفذ USB
- 2 × USB 2.0 + 1 × Type-C
- نوع الشاشة
- شاشة LCD ملونة بلمس مقاس 4.5 بوصة، بدقة 480 × 854
الطاقة٢
- واجهة الطاقة
- 100 VAC to 240 VAC, 50/60 Hz
- استهلاك الجهاز للطاقة
- 240 W
الشبكة٢
- منفذ شبكة التحكم
- 1 × منفذ إيثرنت 1000 Mbps (RJ-45)
- بروتوكول النقل
- SDK, RTSP, ONVIF
جدار الفيديو١٧
- جدران العرض
- 8
- مقياس جدار العرض
- 20
- النافذة المقسمة
- مدعوم (1/4/9/16)
- قدرة نسخ مصدر الإدخال
- 1) لوحة إدخال 2K بأربع قنوات: تدعم 8 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 8 مخارج). 2) لوحة إدخال 4K بقناتين: عند 30Hz: تدعم 3 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 3 مخارج). عند 60Hz: تدعم مخرجين إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى مخرجين). 3) لوحة إدخال SDI: تدعم 5 مخارج إلى جدار الفيديو (يمكن نسخ إدخال واحد إلى 5 مخارج).
- الطبقات
- لوحة الإخراج: 16 طبقة لكل منفذ لوحة وحدة التحكم في شاشات LED: 16 طبقة لكل لوحة
- عرض صورة جدار الفيديو
- مدعوم مع تركيب لوحة المعاينة
- المشاهد
- 128
- تأخير التبديل التلقائي للمشهد
- 300 ms
- الخطط
- 64 إجمالاً، 8 لكل جدار فيديو
- دقة العرض المباشر
- 16 قناة D1، 32 قناة CIF
- UHD Fusions
- مدعوم (حتى 16 قناة)
- صورة الخلفية
- مدعوم، 3 صور خلفية 2K، بتنسيق JPG/JPEG
- الترجمات
- 24 إجمالاً، 3 لكل جدار فيديو، 2 لكل منفذ. يدعم كل عنوان فرعي حتى 512 حرفاً.
- قص صورة الإدخال
- مدعوم (حتى 200 بكسل على كل جانب)
- تأخير فك ترميز مصدر الإشارة المحلي
- 50 ms
- تأخير فك ترميز مصدر الإشارة عبر الشبكة
- 300 ms
- تقسيم النافذة
- 1/4/6/8/9/16
عام٦
- رطوبة العمل
- رطوبة نسبية من 10% إلى 90%، بدون تكاثف
- درجة حرارة العمل
- 0℃ to 50℃(0℉ to 122℉)
- الوزن الصافي
- 8.8 kg(19.4 lb)، التكوين الكامل، الهيكل 5.8 kg(12.79 lb)، كل لوحة فرعية 0.5 kg(1.1 lb)
- الوزن الإجمالي
- 11.75 kg(25.9 lb)، التكوين الكامل، الهيكل 5.8 kg(12.79 lb)، كل لوحة فرعية 0.5 kg(1.1 lb)

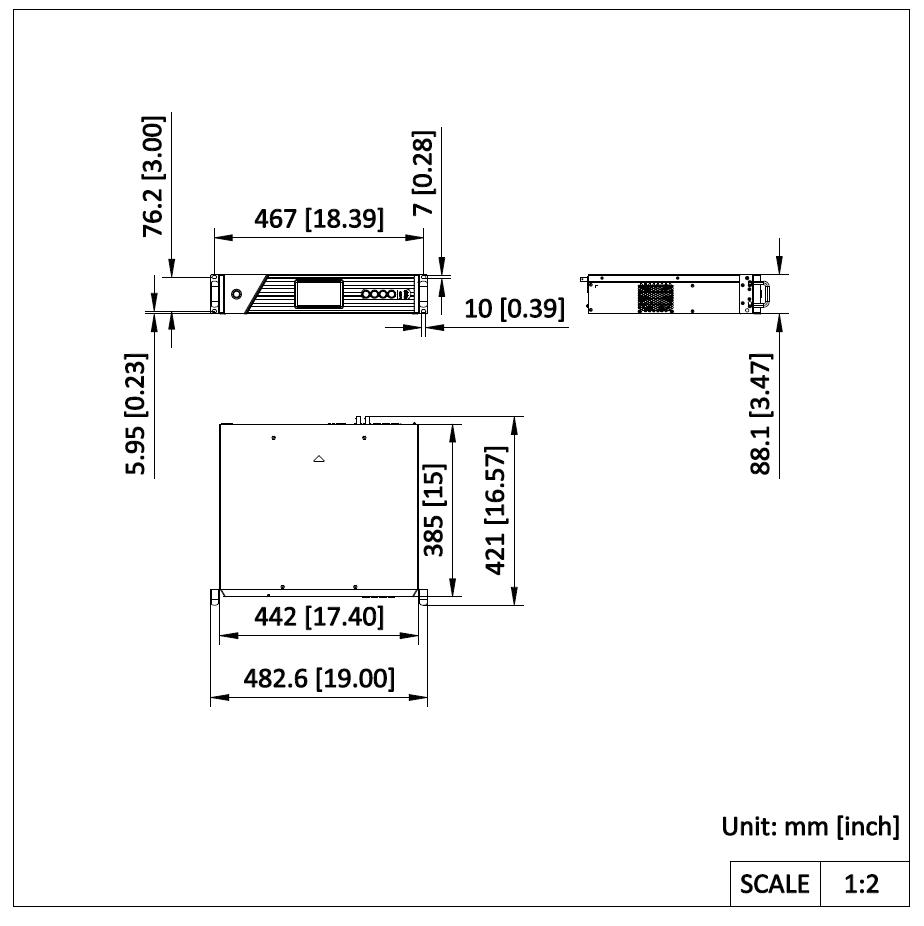

- الأبعاد (العرض × الارتفاع × العمق)
- 442 mm × 88.1 mm × 385 mm (17.40 inch × 3.47 inch × 15.16 inch)
- قائمة محتويات العبوة
- 1 × سلك طاقة تيار متردد، 1 × كتيب المطابقة التنظيمية ومعلومات السلامة
معلمات الجهاز٤
- زر
- 1 × زر طاقة، 2 × زر تبديل مشهد، 2 × زر تبديل مشهد مخصص
- واجهة تسلسلية
- RS-232/485
- قدرة فك ترميز الجهاز
- 48 قناة بدقة 1080p 30 fps (تتطلب لوحات فك ترميز؛ بحد أقصى 2 لكل جهاز)
- قدرة تقسيم الجهاز
- 20 قناة
واجهة التحكم١
- واجهة Genlock
- منفذ إدخال واحد + منفذ إخراج تمرير واحد
