DS-C80K-01HO

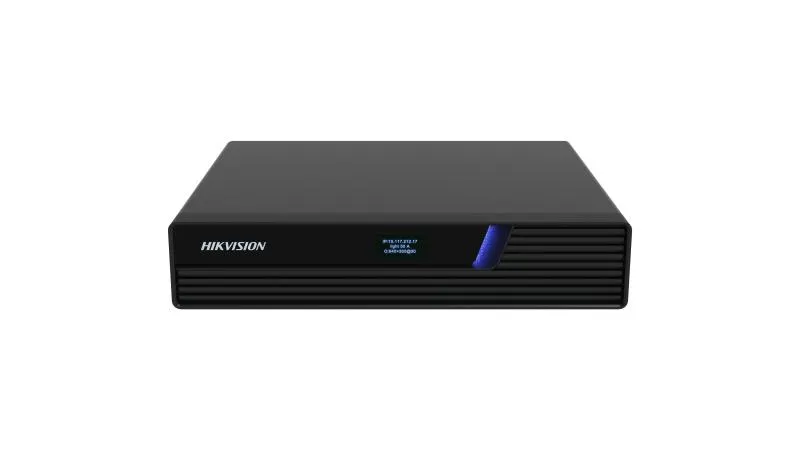

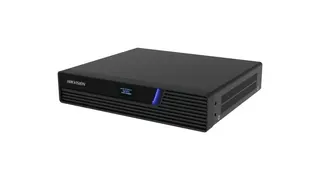

Hikvision DS-C80K-01HO عقدة إخراج KVM بمخرج HDMI
عقدة إخراج KVM من Hikvision بمخرج HDMI واحد، وهي DS-C80K-01HO. تعرض الإشارة على شاشة واحدة بدقة تصل إلى 1080p، وتعيد تحكم لوحة المفاتيح والفأرة إلى الحاسب المضيف عبر الشبكة. هيكلها بعرض نصف الحامل، فتتسع عقدتان في عرض حامل واحد، وتعمل بتغذية PoE 802.3at أو مصدر خارجي من 110 إلى 240 فولت تيار متردد. مناسبة لغرف التشغيل في الدوحة ولوسيل.
دور DS-C80K-01HO في جدار الفيديو الشبكي
الطراز DS-C80K-01HO عقدة إخراج ضمن فئة أجهزة KVM والمتحكمات الموزعة من Hikvision. تقع العقدة في نهاية العرض من النظام الشبكي، إذ تستقبل الإشارات من عقد الإدخال عبر إيثرنت وتغذي شاشة HDMI 1.4 واحدة، بينما تستطيع لوحة المفاتيح والفأرة في مقعد بعيد التحكم بالحاسب المضيف المتصل بالنظام. وهي مصممة للعمل مع متحكمات جدران الفيديو المركزية والموزعة ومراكز الفيديو متعددة الوظائف وأجهزة فك الترميز.
كل عقدة وحدة مستقلة، ولا يحتاج النظام إلى خادم مركزي. تعمل كل عقدة بذاتها، لذلك لا يوقف تعطل عقدة واحدة بقية التركيب. بالنسبة لفريق المرافق، هذا يعني نقاط فشل أقل يجب التخطيط لها.
المواصفات التي تحدد التصميم
- خرج الفيديو: منفذ HDMI 1.4 واحد بحد أقصى 1080p، والأنماط المدرجة هي 1920 × 1080 عند 60 Hz و1920 × 1200 عند 60 Hz و1600 × 1200 عند 60 Hz.
- الشبكة: منفذ SFP ضوئي بسرعة 1 Gbps ومنفذ إيثرنت كهربائي بسرعة 1000 Mbps، مع نسخ احتياطي ساخن بينهما.
- الطاقة: تغذية PoE وفق المعيار 802.3at، أو مصدر خارجي من 110 إلى 240 فولت تيار متردد، واستهلاك لا يتجاوز 30 واط.

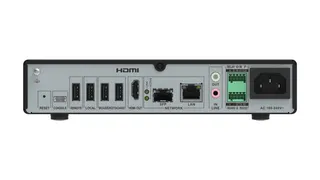

- التحكم والإدخال والإخراج: منافذ RS-232 وRS-485، ومداخل ومخارج IO/IR، ومرحل، وطرف طاقة للأشعة تحت الحمراء بجهد 3.3 فولت، وأربعة منافذ USB 2.0.
- الصوت: مدخل ومخرج صوت 3.5 مم بقناتين، بعمق 24 بت وتردد 48 كيلوهرتز.
- الأبعاد والوزن: 210 × 42 × 180 مم، ووزن صافٍ 1.25 كغ.
أين تناسب العقدة في قطر
في غرفة عمليات حكومية في مشيرب، توفر عقدة لكل شاشة إمكانية الانتقال بين جدار متعدد الشاشات ومحطات العمل بلوحة مفاتيح وفأرة واحدة. تدعم مصفوفة مقاعد KVM حتى تخطيط 3 × 5 مع تحكم متنقل، ويدعم النظام حتى 500 مستخدم بصلاحيات مختلفة، وهو مناسب للغرف المشتركة التي يحتاج فيها المشرفون والمشغلون إلى صلاحيات متفاوتة.
في معمل هندسي تعليمي في المدينة التعليمية، يستطيع المحاضرون توجيه عرض من حاسب مضيف إلى شاشة في قاعة مجاورة عبر شبكة الحرم الجامعي. وفي مركز مؤتمرات فندقي في الخليج الغربي، يمكن للعقدة تغذية الشاشة بينما تُدار الإضاءة والستائر عبر وصلات RS-232 والمرحل. تعتمد هذه السيناريوهات على تصميم الشبكة، لذا يُتفق على خطة الكابلات قبل التركيب.
التخطيط للتركيب
ابدأ بتخطيط مساحة الحامل. تشغل العقدتان عرض حامل واحدًا، وقياس الوحدة 210 × 42 × 180 مم، ويُوفر حامل تثبيت وحامل ربط. التثبيت المغناطيسي خيار اختياري للتراكيب المسطحة. خطط أيضًا لمسار الطاقة، فالعقدة تعمل بتغذية PoE أو بمصدر من 110 إلى 240 فولت تيار متردد، ويُنصح بالتحقق من توافق سلك الطاقة المرفق مع مقابس BS 1363 في الموقع قبل إصدار الطلب.
العقدة مصممة للعمل بين 0 °C و50 °C ورطوبة من 0% إلى 95%. تتجاوز درجات الحرارة صيفًا في قطر 45 °C بانتظام، لذا يُفضل تركيبها في غرفة اتصالات مهوّأة أو مكيفة بدلًا من خزانة مغلقة بلا تهوية. يقدم فريق سمارت رومز قطر مسحًا ميدانيًا مجانيًا للتأكد من ظروف الغرفة وموقع الحامل قبل التركيب.
اطلب عرض سعر
أخبرنا بعدد الشاشات التي تحتاجها، والمتحكمات والمضيفات المعنية، ومكان الحوامل. توفر سمارت رومز قطر الطراز DS-C80K-01HO مع التوصيل إلى البلديات الثماني في قطر، والتركيب المهني متاح. تصدر عروض الأسعار عادة خلال يوم عمل واحد، ونقبل أوامر الشراء (LPO) وترسيات المناقصات الحكومية والدفع بالتحويل البنكي أو الشيك أو أمر الشراء. اطلب عرض سعر اليوم وسيؤكد لك فريق سمارت رومز قطر التوفر ومدد التوريد ضمن العرض.
أبرز المزايا
- مخرج HDMI 1.4 واحد حتى 1080p عند 60 Hz
- هيكل بعرض نصف الحامل، فتتسع عقدتان في عرض حامل واحد
- تغذية PoE 802.3at أو مصدر خارجي 110 إلى 240 فولت
- منفذ SFP ضوئي 1 Gbps ومنفذ إيثرنت 1000 Mbps
- تعمل العقد بشكل مستقل ولا تحتاج إلى خادم مركزي
- تعمل ضمن نطاق 0 °C إلى 50 °C ورطوبة 0% إلى 95%
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
ميزة الجهاز٢
- نوع الجهاز
- عقدة الإخراج
- وظيفة KVM
- نعم
الواجهة١٢
- الواجهة الضوئية
- قناة واحدة منفذ SFP بسرعة 1000 Mbps
- الواجهة الكهربائية
- قناة واحدة منفذ إيثرنت بسرعة 1000 Mbps
- واجهة USB
- 4 × منفذ USB 2.0
- نوع الشاشة
- شاشة مصفوفة نقطية OLED بدقة 128 × 64
- واجهات أخرى
- 1 × منفذ وحدة تحكم للتصحيح
- واجهة RS-232
- قناة واحدة، طرفية Phoenix
- واجهة RS-485
- قناة واحدة، طرفية Phoenix
- واجهة IO/IR IN
- قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
- واجهة IO/IR OUT
- قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
- واجهة IR POWER
- قناة واحدة، 3.3 V، طرفية Phoenix
- واجهة RELAY
- قناة واحدة، طرفية Phoenix
- واجهة RESET
- قناة واحدة
عام١٠
- درجة حرارة العمل
- 0 °C to 50 °C
- رطوبة العمل
- 0% to 95%
- المؤشر
- 1 × مؤشر ضوئي أحادي اللون ثنائي القاعدة، 1 × مؤشر منفذ ضوئي، 1 × مؤشر منفذ شبكة
- الوزن الصافي
- 1.25 kg (2.76 lb.)
- الوزن الإجمالي
- 1.67 kg (3.68 lb.)

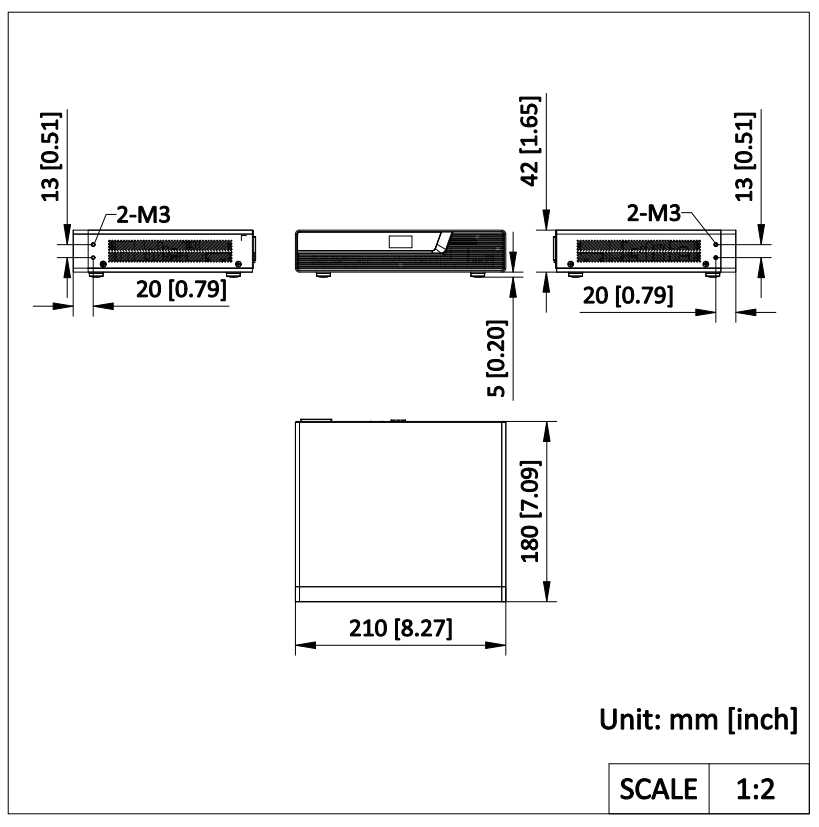

- الأبعاد (العرض × الارتفاع × العمق)
- 210 mm × 42 mm × 180 mm ( 8.27 inch × 1.65 inch × 7.09 inch)
- طريقة التركيب
- التثبيت المغناطيسي (اختياري)، ترتيب مسطح، التركيب على رف
- قائمة محتويات العبوة
- 1 × DS-C80K-01HO، 1 × دليل معلومات الامتثال التنظيمي والسلامة، 1 × سلك طاقة، 1 × حامل تثبيت، 1 × حامل توصيل
- استهلاك الطاقة
- ≤ 30 W
- مزود الطاقة
- مصدر الطاقة: 110 VAC إلى 240 VAC، 0.7 A POE: بروتوكول 802.3at
الفيديو٤
- نوع واجهة إخراج الفيديو
- HDMI 1.4
- واجهات إخراج الفيديو
- 1
- أقصى دقة لإخراج الفيديو
- 1080p
- دقة إخراج الفيديو
- 1600 × 1200@60 Hz, 1920 × 1080@60 Hz, 1920 × 1200@60 Hz
الصوت٧
- واجهات إدخال الصوت
- 1
- نوع واجهة إدخال الصوت
- مقبس صوت متحد المحور 3.5 mm
- قناة الصوت
- قناتا صوت مزدوجتان
- واجهات إخراج الصوت
- 1
- نوع واجهة إخراج الصوت
- مقبس صوت متحد المحور 3.5 mm
- الاتصال الصوتي
- استخدام منفذ إدخال الصوت ومنفذ إخراج الصوت
- معدل أخذ عينات الصوت
- 24 بت، 48 KHz
فك ترميز الفيديو٣
- صيغة فك ترميز الفيديو
- مخصص حسب البرنامج
- قنوات فك ترميز الفيديو
- مخصص حسب البرنامج
- قدرة فك ترميز الفيديو
- مخصص حسب البرنامج
فك ترميز الصوت٢
- صيغة فك ترميز الصوت
- G711A، G711U، G722، G722.1، AAC_LC
- قنوات فك ترميز الصوت
- 1
تحكم KVM للمقاعد٦
- مقياس المقاعد
- 256 عقدة إدخال للمقاعد، 256 عقدة إخراج للمقاعد
- تقسيم النوافذ لكل منفذ إخراج
- 1/4/6/8، أو تقسيم نوافذ مخصص
- المشاهد
- يمكن للمستخدم الواحد حفظ 8 مشاهد.
- مصفوفة إخراج المقاعد
- يدعم حتى مقياس 3 × 5 والتحكم المتنقل بمجموعة واحدة من لوحة المفاتيح والفأرة.
- توسعة بطاقة الرسوميات
- 1 × 1, 1 × 2, 1 × 3, 1 × 4
- المستخدمون
- ≤ 500
