DS-C80N-01HI
عقدة إدخال HDMI موزعة Hikvision DS-C80N-01HI
السعرعند الطلب
عرض السعرخلال يوم عمل
التوريدحسب توفر المخزون، ونؤكده مع العرض
نظرة عامة
عقدة الإدخال Hikvision DS-C80N-01HI موزعة لجدران الفيديو، تستقبل مصدر HDMI 1.4 بدقة تصل إلى 1080p وتمرره عبر شبكة Gigabit من خلال منفذ SFP أو Ethernet. تعمل بتغذية PoE وفق معيار 802.3at أو بمصدر تيار من 110 إلى 240 فولت، ويمكن تركيبها في رف قياسي. مناسبة لغرف التحكم والعمليات في الدوحة التي تحتاج إلى عرض كاميرات ومصادر حاسوب من مواقع متعددة على شاشة واحدة.
ما تقدمه العقدة في جدار فيديو موزع
عقدة الإدخال Hikvision DS-C80N-01HI جزء من نظام جدار فيديو موزع. تستقبل كل عقدة مصدر HDMI 1.4 واحداً وترسله عبر شبكة Gigabit، فتظهر إشارة من غرفة على جدار موجود في غرفة أخرى. تعمل العقدة مع وحدات التحكم المركزية ومراكز الفيديو متعددة الوظائف وأجهزة فك الترميز، ما يتيح بناء مركز قيادة يتوسع عقدةً بعد أخرى.
لأن البنية لامركزية، لا يوجد خادم مركزي قد يتعطل ويوقف النظام كله. تعمل كل عقدة بشكل مستقل، فإذا تعطلت عقدة واحدة تستمر بقية النظام في العمل. وهذا مهم في غرف العمليات التي يجب أن يبقى فيها الجدار معروضاً طوال المناوبة.
جودة الإشارة والمواصفات المهمة
- الإدخال: منفذ HDMI 1.4 واحد مع منفذ إخراج متصل (Loop)، حتى دقة 1080p، إضافة إلى دقات مخصصة من 1280 × 720 إلى 1920 × 1200.
- المعالجة: محرك مزدوج من DSP وFPGA، مع أخذ عينات YUV 444 لتفاصيل ألوان أدق.
- الشبكة: منفذ SFP بسرعة 1000 Mbps ومنفذ Ethernet بسرعة 1000 Mbps، مع نسخ احتياطي متبادل بينهما.
- الصوت: صوت ثنائي القناة بعمق 24 بت وتردد 48 كيلوهرتز عبر مقبسي 3.5 مم للإدخال والإخراج.
- التحكم: منافذ RS-232 وRS-485 وIO/IR وRelay وUSB 2.0.
ضغط الإشارة قابل للاختيار. الضغط الخفيف يناسب الشبكات الجيدة ويعطي صورة أوضح على الجدار، بينما الضغط العميق يحافظ على سلاسة العرض عبر شبكة أضعف. يمكن ضبط حتى عنصرين للعرض على الشاشة (OSD) في الإدخال، وقص الصورة حتى 200 بكسل من أي جانب، وعرض ست قنوات حية في وقت واحد.
أين تناسب العقدة في قطر
ثلاثة سيناريوهات واقعية توضح طريقة الاستخدام.
غرفة عمليات وزارية في المشيرب
يحتاج فريق العمليات إلى عرض كاميرات ومصادر حاسوب من عدة مواقع على جدار واحد. يُوصل كل مصدر بعقدة داخل خزانة الاتصالات، ويتابع الفريق حالة كل عقدة من شاشة OLED وعبر عملاء الإدارة.
قاعة محاضرات في مدينة التعليم
يضيف فريق تقنية الجامعة حاسوب المحاضر ومصدر كاميرا العرض إلى عدة قاعات. يحمل مدخل HDMI بدقة 1080p ومقبسا الصوت 3.5 مم الصورة والصوت إلى جدار في الردهة أو إلى غرفة مراقبة.
مركز تحكم لوجستي في المنطقة الصناعية
تنقل شركة لوجستية تغذية كاميرات البوابات وأجهزة NVR من موقعين إلى جدار تشغيل واحد. يمكن لكابل شبكة واحد أن ينقل البيانات والطاقة معاً عندما يدعم المحول معيار 802.3at، ما يقلل التمديدات عند كل نقطة بعيدة.
ما يجب التخطيط له قبل الطلب
- احصر المصادر، وخصص عقدة إدخال لكل مصدر.
- تأكد من أن منافذ المحول تدعم PoE بمعيار 802.3at، أو خطط لمصدر تيار 110 إلى 240 فولت.
- احسب مساحة الرف: عقدتان بعرض نصف رف لكل منهما تشغلان عرض رف واحد.
- أبقِ العقد في مكان مكيف، لأن نطاق التشغيل يصل إلى 50 درجة مئوية كحد أقصى.
يقدم فريق سمارت رومز قطر معاينة موقعية مجانية للتحقق من مواضع الرفوف ومسارات الشبكة والكابلات قبل الالتزام. اطلب عرض سعر وسنرد عادة خلال يوم عمل واحد، مع توصيل إلى البلديات الثماني وتركيب احترافي.
أبرز المزايا
- مدخل HDMI 1.4 بدقة 1080p ومنفذ إخراج متصل
- تغذية PoE بمعيار 802.3at ومدخل تيار 110 إلى 240 فولت
- منفذ SFP وEthernet بسرعة 1 Gigabit مع نسخ احتياطي متبادل
- أخذ عينات YUV 444 وصوت 24 بت بتردد 48 كيلوهرتز
- تصميم نصف عرض الرف: عقدتان تملآن عرض رف واحد
- نطاق تشغيل من 0 °C إلى 50 °C
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
٤٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦
ميزة الجهاز٤
- نوع الجهاز
- عقدة إدخال
- وظيفة KVM
- No
- العرض المباشر لمصدر الإشارة
- مدعوم
- النسخ الاحتياطي الساخن للجهازين
- مدعوم، ومخصص
الواجهة١٢
- الواجهة الضوئية
- قناة واحدة منفذ SFP بسرعة 1000 Mbps
- الواجهة الكهربائية
- قناة واحدة منفذ إيثرنت بسرعة 1000 Mbps
- واجهة USB
- 1 × منفذ USB 2.0
- نوع الشاشة
- شاشة مصفوفة نقطية OLED بدقة 128 × 64
- واجهات أخرى
- 1 × منفذ وحدة تحكم للتصحيح
- واجهة RS-232
- قناة واحدة، طرفية Phoenix
- واجهة RS-485
- قناة واحدة، طرفية Phoenix
- واجهة IO/IR IN
- قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
- واجهة IO/IR OUT
- قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
- واجهة IR POWER
- قناة واحدة، 3.3 V، طرفية Phoenix
- واجهة RELAY
- قناة واحدة، طرفية Phoenix
- واجهة RESET
- قناة واحدة
عام١٠
- درجة حرارة العمل
- 0 °C to 50 °C
- رطوبة العمل
- 0% to 95%
- المؤشر
- 1 × مؤشر ضوئي أحادي اللون ثنائي القاعدة، 1 × مؤشر منفذ ضوئي، 1 × مؤشر منفذ شبكة
- الوزن الصافي
- 1.35 kg (2.98 lb.)
- الوزن الإجمالي
- 1.50 kg (3.31 lb.)

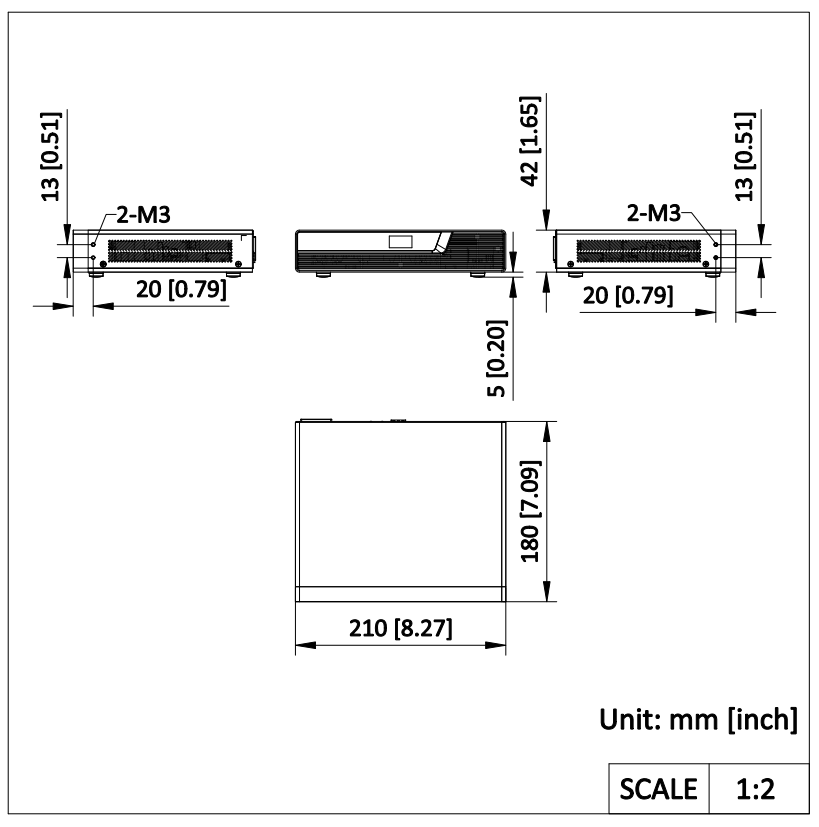

- الأبعاد (العرض × الارتفاع × العمق)
- 210 mm × 42 mm × 180 mm ( 8.27 inch × 1.65 inch × 7.09 inch)
- طريقة التركيب
- التثبيت المغناطيسي (اختياري)، ترتيب مسطح، التركيب على رف
- قائمة محتويات العبوة
- 1 × DS-C80N-01HI، 1 × دليل معلومات الامتثال التنظيمي والسلامة، 1 × سلك طاقة، 1 × حامل تثبيت، 1 × حامل توصيل
- استهلاك الطاقة
- ≤ 30 W
- مزود الطاقة
- مصدر الطاقة: 110 VAC إلى 240 VAC، 0.7 A POE: بروتوكول 802.3at
الفيديو٦
- نوع واجهة إدخال الفيديو
- HDMI 1.4
- واجهات إدخال الفيديو
- 1
- أقصى دقة لإدخال الفيديو
- 1080p
- أخذ عينات الصورة
- YUV 444
- واجهة إخراج التمرير
- قناة واحدة من HDMI 1.4
- دقة إدخال الفيديو
- 1024 × 768@60 Hz، 1280 × 1024@60 Hz، 1360 × 768@60 Hz، 1440 × 900@60 Hz، 1280 × 960@60 Hz، 1600 × 1200@60 Hz، 1280 × 720p@60 Hz، 1920 × 1080p@60 Hz، 1920 × 1200@60 Hz، دقة مخصصة ضمن النطاق من 1280 × 720 إلى 1920 × 1200
الصوت٧
- واجهات إدخال الصوت
- 1
- نوع واجهة إدخال الصوت
- مقبس صوت متحد المحور 3.5 mm
- قناة الصوت
- قناتا صوت مزدوجتان
- واجهات إخراج الصوت
- 1
- نوع واجهة إخراج الصوت
- مقبس صوت متحد المحور 3.5 mm
- الاتصال الصوتي
- استخدام منفذ إدخال الصوت ومنفذ إخراج الصوت
- معدل أخذ عينات الصوت
- 24 بت، 48 KHz
ترميز الفيديو٧
- تنسيق ترميز الفيديو
- H.265 (الافتراضي)، H.264
- قنوات ترميز الفيديو
- 1
- قدرة ترميز الفيديو
- ترميز التدفق الفرعي والتدفق الرئيسي؛ يشمل ترميز التدفق الفرعي: CIF(352 × 288)، FCIF(704 × 576)، 720p(1280 × 720) يشمل ترميز التدفق الرئيسي: 720p(1280 × 720)، XGA(1024 × 768)، XVGA(1280 × 960)، SXGA(1280 × 1024)، WXGA(1360 × 768)، WSXGA(1440 × 900)، UXGA(1600 × 1200)، 1080p(1920 × 1080)، 1920 × 1200، ودقة مخصصة في النطاق من 1280 × 720 إلى 1920 × 1200
- تراكب شعار الإدخال
- غير مدعوم
- قائمة العرض على الشاشة (OSD) للإدخال
- مدعوم، عددها 2 OSD
- قص صورة الإدخال
- مدعوم، نطاق قيمة القص من الأعلى والأسفل واليسار واليمين: من 0 إلى 200 بكسل
- قنوات العرض المباشر
- 6 قنوات متزامنة
ترميز الصوت٢
- تنسيق ترميز الصوت
- G711A، G711U، G722.1، AAC_LC
- قنوات ترميز الصوت
- 1
التنزيلات
٦ ملفًا من الشركة المصنّعة
PDF
Hikvision DS-C80N-01HI أوراق المواصفات (PDF, 700 KB)
PDF
Hikvision DS-C80N-01HI الأدلة وكتيبات الاستخدام (PDF, 3.7 MB)
PDF
Hikvision DS-C80N-01HI الأدلة وكتيبات الاستخدام (PDF, 2.9 MB)
PDF
Hikvision DS-C80N-01HI الكتيبات التعريفية (PDF, 13.3 MB)
PNG
Hikvision DS-C80N-01HI الرسومات وملفات cad (PNG, 73 KB)
0_26
Hikvision DS-C80N-01HI البرامج والتحديثات (0_260423)
أسئلة حول DS-C80N-01HI
ما الغرض من Hikvision DS-C80N-01HI؟
هي عقدة إدخال موزعة لأنظمة جدران الفيديو من Hikvision، تستقبل مصدر HDMI 1.4 واحداً بدقة تصل إلى 1080p وتنقله عبر الشبكة إلى الجدار. تعمل مع وحدات التحكم المركزية ومراكز الفيديو متعددة الوظائف وأجهزة فك الترميز، ولا تعمل كجهاز KVM. تستخدمها غرف التحكم لإضافة مصادر الكاميرات أو الحواسيب إلى جدار العرض.
هل تحتاج الأنظمة إلى خادم مركزي؟
لا. النظام لامركزي، لذا تعمل كل عقدة بشكل مستقل ولا تعتمد على خادم مركزي. إذا تعطلت عقدة واحدة تستمر بقية النظام في العمل. بالنسبة لغرفة تحكم في الدوحة تضم عدة مناطق عرض، هذا يعني ألا يتوقف الجدار كله بسبب عطل واحد. أكد التصميم النهائي مع فريق سمارت رومز قطر عند تقديم عرض السعر.
ما دقات الإدخال التي تقبلها العقدة؟
تذكر المواصفات الدقات 1024 × 768 و1280 × 1024 و1360 × 768 و1440 × 900 و1280 × 960 و1600 × 1200 و1280 × 720 و1920 × 1080 و1920 × 1200 بتردد 60 هرتز، إضافة إلى دقات مخصصة بين 1280 × 720 و1920 × 1200. الحد الأقصى للإدخال 1080p. تحقق من إعداد الإخراج في المصدر قبل الطلب، خاصة الحواسيب المحمولة التي قد تعمل بدقة أعلى افتراضياً.
هل تدعم العقدة كاميرات الشبكة وأجهزة NVR إلى جانب HDMI؟
تذكر البيانات أن العقدة تدعم الوصول إلى مصادر الإشارة عبر الشبكة، ومنها كاميرات IP وأجهزة NVR، بينما يوجد منفذ HDMI واحد للإدخال المحلي. استخدم HDMI لحاسوب أو عرض تقديمي في الموقع، واستخدم الشبكة لكاميرات IP المرتبطة بجهاز NVR. يؤكد فريق سمارت رومز قطر التهيئة المناسبة لموقعك.
كيف تُغذّى العقدة بالطاقة وماذا يتطلب اتصال PoE؟
تتوافق العقدة مع معيار PoE 802.3at، ويمكنها أيضاً العمل بمصدر تيار منفصل يعمل من 110 إلى 240 فولت تيار متردد بقدرة 0.7 أمبير، وتدعم التغذية المزدوجة عند توصيل المصدرين. لا يتجاوز استهلاكها 30 واط. قبل التركيب تحقق من أن منفذ المحول المخصص يوفر طاقة 802.3at، وأبقِ مخرج كهرباء قريباً إذا استخدمت المصدر الخارجي.
هل تتحمل العقدة حرارة الصيف في غرف الاتصالات في قطر؟
نطاق التشغيل المحدد من 0 إلى 50 درجة مئوية، ورطوبة من 0% إلى 95%. قد تتجاوز درجات الحرارة الخارجية في الدوحة 45 درجة مئوية صيفاً، لذا ركّب العقد في غرفة اتصالات مكيفة أو في خزانة بتهوية جيدة، وليس في خزانة مغلقة أو في مكان معرض لأشعة الشمس. أكد بيئة التركيب خلال المعاينة الموقعية المجانية.
كيف تُركّب العقدة في الرف؟
كل عقدة بعرض نصف رف، لذا تُركّب عقدتان جنباً إلى جنب في عرض رف واحد. تأتي العلبة مع حامل تركيب وحامل وصل، والعقدة مناسبة للتركيب على الرف أو التركيب المستوي، مع إمكانية التركيب المغناطيسي كخيار. أبعادها 210 × 42 × 180 مم ووزنها 1.35 كغ، ما يجعلها خفيفة ومدمجة في خزانة اتصالات مشتركة.
هل تناسب قاعات المحاضرات في الجامعات والمؤسسات التعليمية؟
نعم، لجدار عرض يعرض مصادر المحاضرين المباشرة، مثل قاعة محاضرات أو ردهة في مدينة التعليم. يستقبل مدخل HDMI حاسوب المحاضر بدقة تصل إلى 1080p، ويحمل مقبسا 3.5 مم الصوت للإدخال والإخراج. خطط لعقدة واحدة لكل مصدر، ومحول شبكة ينقل البيانات بين العقد، وأكد مسار الشبكة مع فريق سمارت رومز قطر.
ما مواصفات الصوت؟
يُعالج الصوت بعمق 24 بت وتردد 48 كيلوهرتز بقناتين. يمكن لمنفذ HDMI نقل الصوت مع الصورة، ويتيح مقبسا 3.5 مم إدخال صوت من مصدر منفصل أو إرساله إلى مضخم. تذكر المواصفات إمكانية استخدام مدخل الصوت ومخرجه معاً لخاصية التحدث. إذا كانت القاعة تحتوي على ميكروفون، فحدد سلسلة الصوت الكاملة أثناء التخطيط.
ما منافذ التحكم المتاحة للتكامل مع أنظمة المبنى؟
تتوفر منافذ RS-232 وRS-485 بموصلات Phoenix، ومدخل وخرج IO/IR قابلان للتخصيص من خلال البرنامج، وموصل طاقة IR بجهد 3.3 فولت، وموصل Relay، ومنفذ USB 2.0. تعرض شاشة OLED الإعدادات والحالة. تذكر البيانات دعم التحكم المركزي في الإضاءة والستائر والأجهزة بالأشعة تحت الحمراء، إضافة إلى التحكم في شاشات LCD وLED.
هل هي جهاز KVM، وكيف تُدار عن بُعد؟
لا، فالمواصفات تذكر أن وظيفة KVM غير مدعومة، أي أنها لا تتيح التحكم بلوحة مفاتيح الحاسوب وفأرته. تُدار العقدة عن بُعد عبر عميل التحكم وعميل الويب، ويتطلب المتصفح IE8 أو Chrome 45 أو أحدث، وعبر تطبيق الهاتف على Android أو iOS، مع إمكانية استيراد الإعدادات وتصديرها واسترجاع الحالة والسجلات.
كيف أطلب عرض سعر لجدار موزع كامل يتضمن هذه العقدة؟
أرسل إلى سمارت رومز قطر عدد عقد الإدخال والإخراج، وأحجام الشاشات، وأنواع المصادر، وسيصلك عرض السعر عادة خلال يوم عمل واحد. نقدم معاينة موقعية مجانية وتوصيلاً إلى البلديات الثماني وتركيباً احترافياً، ونقبل أمر الشراء (LPO) أو المشاركة في المناقصات الحكومية. أخبرنا إن كنت تحتاج أمر شراء ليتوافق العرض مع إجراءات المشتريات لديك.
