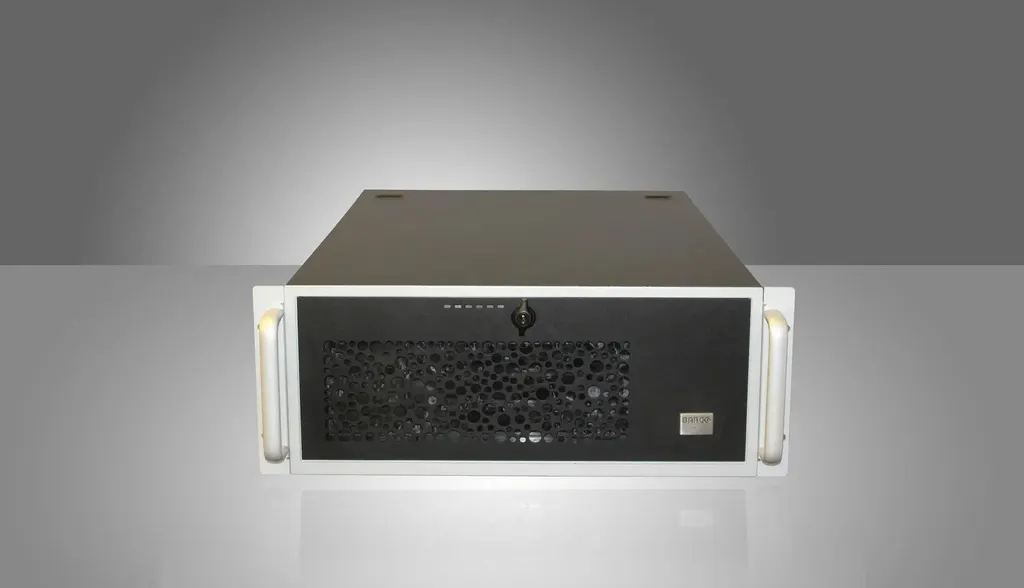

Barco TransForm LVC-400 وحدة تحكم في جدران الفيديو

Name: Barco TransForm LVC-400 وحدة تحكم في جدران الفيديو
Brand: Barco
SKU: barco-transform-lvc-400
Availability: InStock

نظرة عامة

وحدة Barco TransForm LVC-400 هي وحدة تحكم مستقلة لجدران الفيديو تعمل ببرنامج CMS 3.1. تستقبل مصادر الشبكة والمدخلات المحلية DVI وHDMI وDisplayPort وVGA والفيديو التناظري، وترتبها على الجدار في شكل فسيفساء بتخطيط بالسحب والإفلات. تعمل بنظام Windows 10 مع تخزين RAID-1 بسعة 1 TB لكل قرص، وبمزود طاقة احتياطي بقدرة 750 W. مناسبة لغرف التحكم ومراكز القيادة وصالات العمليات في قطر.

ماذا تفعل الوحدة على جدار الفيديو

وحدة Barco TransForm LVC-400 هي وحدة تحكم مستقلة لجدران الفيديو تعمل ببرنامج Barco CMS 3.1. تستقبل المصادر الموجودة عبر الشبكة والمصادر المتصلة بها مباشرة، وترتبها على الجدار في شكل فسيفساء. يبني المشغل التخطيط بسحب المصادر وإفلاتها على الجدار، ثم يستدعي المدخلات المحفوظة متى احتاج إليها، مع الحفاظ على الدقة العالية للصورة.

تشمل المدخلات مصادر الشبكة، ومنافذ DVI وHDMI وDisplayPort وVGA المحلية، والفيديو التناظري. وتتوفر بطاقة إدخال DVI بقناتين وأخرى بأربع قنوات، تدعم كلتاهما دقة تصل إلى 1920x1200 عند 60 Hz، إضافة إلى بطاقة فيديو تناظري بثماني قنوات.

المواصفات المهمة عند التخطيط

المخرجات: حتى 8 شاشات 4K UHD مع بطاقتي معالجة رسومية، أو حتى 32 شاشة HD باستخدام خاصية Barco loop-through.
المعالج والذاكرة: معالج Intel Xeon رباعي النوى بسرعة 3.5 GHz، وذاكرة 16 أو 32 أو 64 جيجابايت من نوع DDR4.
التخزين: إعداد RAID-1 مزدوج بقرصين سعة كل منهما 1 TB.
البرمجيات: CMS 3.1 مع ترخيص عرض واحد، و5 تراخيص شريط جانبي، و36 ترخيص مشاهدة.
الطاقة: مدخل 100-240 V عند 50/60 Hz بقدرة 750 W مع مزود طاقة احتياطي.
الهيكل: وحدة بارتفاع 4U قابلة للتركيب في خزانة 19 بوصة، مع منفذي LAN بسرعة 1 Gbps.

أين تناسب الوحدة في قطر

قد تستخدم غرفة عمليات في وزارة بالدوحة الوحدة لعرض مصادر من عدة إدارات ومواقع خارجية على جدار واحد، ويختار المشغل المصادر المعروضة أثناء الإحاطة. وفي مركز قيادة جامعي بمدينة التعليم، يمكن جمع مصادر الفيديو الشبكية وعروض الأقسام في فسيفساء واحدة على مجموعة شاشات عريضة. كما يمكن لغرفة عمليات في شركة طاقة بمسيعيد أو رأس لفان مراقبة الفيديو القادم من عدة مواقع في الوقت نفسه.

تخطيط التركيب

نطاق درجة الحرارة التشغيلية من 0 إلى 40 درجة مئوية، والرطوبة القصوى 80% دون تكاثف عند 40 درجة مئوية. ترتفع درجات الحرارة الخارجية في قطر صيفا إلى ما فوق 45 درجة مئوية، لذا ينبغي وضع الوحدة في غرفة مكيفة ذات ظروف مستقرة، وليس في خزانة حارة أو ركن غير مهوّى. ويبلغ مستوى الضوضاء الأقصى 50 dBA على مسافة متر، وهو مناسب لغرفة التحكم لكنه يحتاج إلى مراعاة بجوار قاعات الاجتماعات الهادئة.

خطط لمساحة خزانة لوحدة بارتفاع 4U، ومسارات كابلات لبطاقات الإدخال المختارة، وعدد شاشات الجدار حتى يُحدد التكوين المناسب. تعرض الشركة المصنعة أربعة تكوينات تختلف في عدد وحدات المعالجة الرسومية وبطاقات DVI وبطاقات الفيديو التناظري. مدخل الطاقة يقبل 100-240 V عند 50/60 Hz، وهذا يشمل تيار قطر البالغ 240 V و50 Hz، وسيؤكد فريق سمارت رومز قطر سلك الطاقة المناسب لك.

اطلب عرض سعر

أرسل إلى فريق سمارت رومز قطر حجم الجدار وعدد الشاشات وأنواع المصادر وظروف الغرفة، وسنقترح التكوين المناسب. تتوفر معاينات موقعية مجانية قبل الطلب، وتصدر عروض الأسعار عادة خلال يوم عمل واحد. اطلب عرض سعر الآن لنؤكد المواصفات وتقدير مدة التوريد وخطة التركيب لموقعك.

أبرز المزايا

وحدة تحكم مستقلة تعمل ببرنامج Barco CMS 3.1
تستقبل مصادر الشبكة ومدخلات DVI وHDMI وDisplayPort وVGA
حتى 8 شاشات 4K UHD مع بطاقتي معالجة رسومية
حتى 32 شاشة HD باستخدام خاصية Barco loop-through
مزود طاقة احتياطي بقدرة 750 W وتخزين RAID-1
هيكل 4U لخزانة 19 بوصة؛ نطاق تشغيل من 0 إلى 40 درجة

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

١٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

المواصفات العامة١٨

نظام التشغيل: Windows 10 (الافتراضي)، Windows 7 (اختياري)
البرمجيات: CMS 3.1 مع • شاشة واحدة • 5 تراخيص Sidebar • 36 ترخيص Viewer
المعالج: معالج Intel® Xeon® رباعي النواة بتردد 3.5 GHz
الذاكرة: 16 / 32 / 64 GB DDR 4 RAM
القرص الصلب: تهيئة RAID-1 احتياطية بقرصين HDD بسعة 1000GB (1 TB) لكل منهما
محرك أقراص ضوئي: DVD R/W -8x
الشبكة: 2 x 1Gbps LAN
بطاقة الرسوميات: حتى بطاقتي رسوميات عالية الأداء بأربع قنوات لكل منهما
الإخراج: حتى 8 شاشات 4K-UHD مع بطاقتي رسوميات حتى 32 شاشة HD تدعم الوصلة المتتالية Barco loop through
المدخلات: • بطاقة إدخال DVI بقناتين (1x) تدعم دقات حتى 1920x1200 @60Hz • بطاقة إدخال DVI بأربع قنوات (1x) تدعم دقات حتى 1920x1200 @60Hz • بطاقة إدخال فيديو تناظري بثماني قنوات (1x)
معايير بث الفيديو: H.264, MPEG2/4, MxPEG, MJPEG, V2D, H.263, VNC, ProServer لجميع الترميزات المدعومة راجع قائمة المرجع المحدّثة باستمرار لأجهزة الترميز المدعومة
عامل الشكل: هيكل 4U قابل للتركيب في رف 19"
مزود الطاقة: 100-240V، 50/60Hz، 750W، مزود طاقة احتياطي
نطاق درجة الحرارة: 0° to 40°C | 32° to 104°F
الرطوبة: أقصى 80% Rh (غير متكاثف) عند 40°C
مستوى الضوضاء: Max. 50dbA (مقاس على بعد 1m/3.28ft عند 22°C/72°F)
الامتثال للوائح: شهادة BIS
الطرازات المتوفرة: R983540001 CMS، LVC-400 0xGPU 0xDVI 0xANA R983540002 CMS، LVC-400 DVI 4 CH 2xGPU R983540003 CMS، LVC-400 DVI 2 CH 1xGPU R983540004 CMS، LVC-400 DVI 2 CH ANA 8 CH 2x GPU

التنزيلات

٢ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات TransForm-LVC-400-en-Spec-sheet.pdf 81 KB URL الأدلة وكتيبات الاستخدام · يفتح في موقع الشركة المصنّعة Manuals, drivers and support

أسئلة حول TransForm LVC-400

ما هي وحدة Barco TransForm LVC-400 ولمن تناسب؟

وحدة Barco TransForm LVC-400 وحدة تحكم مستقلة لعرض مصادر الفيديو على جدار الفيديو، وتعمل ببرنامج Barco CMS 3.1. تناسب غرف التحكم ومراكز القيادة وصالات العمليات التي تحتاج إلى ترتيب مصادر حية وشبكية على جدار واحد. وفي قطر تشمل هذه الجهات غرف عمليات الوزارات ومراكز القيادة الجامعية وصالات المراقبة في شركات الطاقة. تعرض المصادر كفسيفساء، وتستدعي المدخلات المحفوظة عند الحاجة.

ما مصادر الفيديو التي يمكن للوحدة التقاطها؟

تلتقط الوحدة مصادر الفيديو الشبكية من أي موقع على الشبكة، إضافة إلى مدخلات DVI وHDMI وDisplayPort وVGA المحلية ومدخلات الفيديو التناظري. ويمكن بعد ذلك وضع هذه المصادر على الجدار كفسيفساء بدقة عالية. تختلف المدخلات المتاحة حسب التكوين الذي تختاره، لأن بطاقات الإدخال تختلف بين الموديلات. أرسل إلى فريق سمارت رومز قطر قائمة الأجهزة التي تستخدمها لنطابق مجموعة البطاقات مع معداتك.

تريد غرفة عمليات في وزارة بالدوحة عرض ستة ألواح 4K، فهل تدعم الوحدة ذلك؟

نعم، بشرط تزويد الوحدة ببطاقتي معالجة رسومية. تذكر المواصفات أنها تدعم حتى ثماني شاشات 4K UHD في هذا التكوين، فالألواح الستة تقع ضمن هذا الحد. كما يمكنها تشغيل حتى 32 شاشة HD باستخدام خاصية Barco loop-through. يعتمد الرقم النهائي على دقة الألواح وتخطيط الجدار وعدد المخرجات، لذا يُنصح برسم توزيع كل شاشة قبل الطلب.

ما خيارات بطاقات الإدخال المتوفرة؟

تذكر المواصفات بطاقة إدخال DVI بقناتين وأخرى بأربع قنوات، تدعم كل منهما دقة تصل إلى 1920x1200 عند 60 Hz، إضافة إلى بطاقة فيديو تناظري بثماني قنوات. تعرض الشركة المصنعة عدة تكوينات، وكل تكوين موديل منفصل، لذا تأكد من مجموعة البطاقات قبل الطلب. وتكثر التركيبات المختلطة التي تجمع المدخلات الرقمية والتناظرية في قاعات المحاضرات وغرف التحكم، فأخبرنا مبكرا بالمصادر التي تحتاجها.

ما نظام التشغيل المستخدم، وهل يمكن تثبيت برامج الحماية؟

يعمل الجهاز بنظام Windows 10 بوصفه النظام الافتراضي، ويتوفر Windows 7 كخيار إضافي. ولأن البيئة مبنية على Windows، تذكر الشركة المصنعة أنه يمكن تثبيت برامج الحماية إلى جانب CMS 3.1. تحقق قبل الطلب مع قسم تقنية المعلومات من توافق أي تطبيق تنوي تثبيته مع نظام التشغيل وسياسة الأمن لديكم.

هل تعمل الوحدة مع نظام TransForm N للعرض الشبكي؟

نعم، يمكن دمج LVC-400 في نظام TransForm N للعرض الشبكي، وهو قادر على التحكم في جدران الفيديو. ويمكنه في الوقت نفسه العمل وحدة تحكم بالشاشة لتطبيقات Windows محلية. هذا مفيد للجهات التي تشغل نظام عرض شبكيا وتريد وحدة تحكم محلية على الجدار نفسه. اسأل فريق سمارت رومز قطر عن إصدار TransForm N المستخدم لديك عند طلب عرض السعر.

هل يمكن وضع الوحدة في غرفة خوادم حارة أو في موقع خارجي بقطر؟

لا، فنطاق التشغيل المصنف من 0 إلى 40 درجة مئوية، مع رطوبة قصوى 80% دون تكاثف عند 40 درجة مئوية. وتتجاوز حرارة الصيف في قطر 45 درجة مئوية خارج المباني، لذا يجب وضع الوحدة في غرفة مكيفة ذات حرارة مستقرة، مثل غرفة التحكم أو غرفة المعدات. تجنب الخزائن غير المهواة والأماكن المعرضة لأشعة الشمس المباشرة عبر النوافذ. وسيؤكد الفريق ظروف الغرفة خلال المعاينة الموقعية المجانية.

هل يتوافق مزود الطاقة مع كهرباء قطر؟

يعمل مزود الطاقة بمدخل 100-240 V عند 50/60 Hz، بقدرة 750 W، وبتصميم احتياطي. ويشمل هذا المدى تيار قطر البالغ 240 V و50 Hz، لذا يغطي المدخل الجهد المحلي. ويساعد التصميم الاحتياطي على إبقاء الجدار يعمل عند تعطل وحدة طاقة واحدة. أكد سلك الطاقة ونوع القابس أثناء إعداد عرض السعر، فمقابس قطر تتبع المعيار BS 1363 (Type G).

تجهز مدرسة في الوكرة غرفة تحكم، كم مساحة الخزانة التي تحتاجها؟

الوحدة هيكل بارتفاع 4U مصمم لخزانات 19 بوصة، لذا خصص أربع وحدات رف إضافة إلى مساحة تسمح بمرور الهواء حول الجهاز. خطط لمسارات الكابلات لبطاقات الإدخال والشاشات منذ البداية. يخزن النظام البيانات على قرصين سعة كل منهما 1 TB بتقنية RAID-1، فتكرر البيانات عبر القرصين وتحمي من تعطل قرص واحد. يمكن لفريق سمارت رومز قطر إجراء معاينة موقعية مجانية لتحديد أفضل موقع للخزانة.

مكتبنا في الخليج الغربي قلق من الضجيج، هل الوحدة هادئة بما يكفي؟

الحد الأقصى المصنف للضوضاء هو 50 dBA عند مسافة متر واحد ودرجة 22 مئوية. ضع الخزانة في غرفة تحكم أو مكان للمعدات بدلا من وضعها بجوار قاعة اجتماعات أو مدرج محاضرات. اطلب من فريق المرافق تأكيد الموقع خلال المعاينة الموقعية، خاصة في طوابق المكاتب المشتركة حيث تقع غرف الاجتماعات قرب غرف المعدات.

مركز عمليات في المسيعيد يضم نحو 30 موظفا، هل تكفي التراخيص؟

تذكر المواصفات CMS 3.1 مع ترخيص عرض واحد، و5 تراخيص شريط جانبي، و36 ترخيص مشاهدة. أي أن تراخيص المشاهدة الـ36 تغطي حتى 36 مشاهدا، وهذا يكفي لطابق من 30 شخصا. إذا كانت عملياتكم تحتاج إلى عدد مختلف من المشغلين أو الشاشات، فأخبرنا بالرقم المطلوب لنعد عرض سعر يعكس عدد التراخيص الذي تحتاجه.

هل يمكن الشراء عبر أمر شراء أو مناقصة حكومية؟

نعم، تقبل سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها المناقصات المنشورة عبر منصة منافسات، ويمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء. أرسل التكوين وعدد الوحدات ومخطط الجدار، وسيصدر فريق سمارت رومز قطر عرض سعر عادة خلال يوم عمل واحد. المنتجات مشمولة بضمان الشركة المصنعة.
