DSMS0115EPI-4K
داهوا DSMS0115EPI-4K مشفّر فيديو فائق الدقة موزّع AVoIP
DSMS0115EPI-4K هو مشفّر AVoIP من داهوا يستقبل إشارة واحدة من HDMI 2.0 أو DisplayPort 1.2، ويرمّزها حتى دقة 4K بمعدل 60 إطارًا في الثانية باستخدام H.265 أو H.264، ثم يرسلها عبر الشبكة إلى أجهزة فك الترميز. يضيف منفذ SFP ألياف بصرية إلى منفذ RJ-45 لتوفير تكرار الشبكة. مناسب لغرف التحكم والمراكز التشغيلية في قطر التي تنقل إشارات 4K عبر شبكات IP القائمة.
ماذا يفعل DSMS0115EPI-4K داخل نظام AVoIP
DSMS0115EPI-4K مشفّر AVoIP يستقبل مصدرًا واحدًا عبر HDMI أو DisplayPort، ويضغط الصورة باستخدام H.265 أو H.264، ثم يرسلها كتدفق عبر شبكة IP لتعرضها أجهزة فك الترميز أو وحدة تحكم جدار الفيديو في نقاط أخرى. ولأن الإشارة تنتقل عبر Ethernet، يمكن لكابل شبكة واحد أن يحل محل مسار طويل من كابلات AV مخصصة، وهذا مفيد في المباني التي تمتلئ فيها مجاري الكابلات.
الدقة والترميز وجودة الصورة
يرمّز التدفق الرئيسي حتى 4096 × 2160 بمعدل 60 إطارًا في الثانية، وتتضمن القائمة أيضًا 3840 × 2160 بالمعدل نفسه، لذا تحافظ مصادر 4K من محطات العمل وأنظمة العروض ومشغلات الوسائط على سلاسة الحركة كاملة. ويحافظ أخذ العينات YUV444 على تفاصيل الألوان في النصوص الصغيرة والخطوط الدقيقة، وهو مناسب للوحات المتابعة والمخططات الهندسية. وتتوفر إعدادات تدفق فرعي بدقة أقل تصل إلى CIF عند محدودية عرض النطاق.
الاتصال والتكرار والتغذية
يضم الجهاز منفذ RJ-45 بسرعة 10/100/1000 Mbps ومنفذ SFP ضوئيًا بسرعة 1000 Mbps، ويمكن استخدامهما معًا لتكرار الشبكة. ولا يؤدي فصل أحدهما إلى إخراج الجهاز من الشبكة. وتأتي التغذية عبر PoE أو محول 12 VDC بقدرة 2.0 A، ويمكن استخدام المصدرين معًا. ويصل الاستهلاك الأقصى إلى 24 واط. وتشمل بروتوكولات الشبكة RTSP وRTP وTCP وUDP وHTTP وDHCP وNTP.
- المداخل: مدخل واحد HDMI 2.0 أو DP 1.2، مع مخرج حلقي HDMI 2.0 واحد.
- الصوت: مدخل صوت مدمج عبر HDMI أو DP، ومدخلا صوت 3.5 مم، ومخرج صوت 3.5 مم واحد.
- التحكم: منفذا RS-232 وRS-485، ومدخلا إنذار ومخرجا إنذار مدرجان كمحجوزين.
أين يناسب في قطر
قد تستخدم غرفة عمليات في الخليج الغربي المشفّر لنقل لوحة 4K من حاسوب التحكم إلى جدار شاشات عبر شبكة المبنى القائمة، مع ربط منفذ الألياف بمحول ثانٍ لتوفير التكرار. وفي حرم المدينة التعليمية يمكن لقاعة محاضرات أن تغذي شاشة تدريس في غرفة مجاورة من حاسوب المحاضر. وفي موقع للطاقة في مسيعيد يمكن لغرفة التحكم استقبال عرض هندسي حي من منطقة معدات بعيدة عبر الألياف البصرية.
ما يجب التخطيط له قبل الطلب
نطاق التشغيل من –10 °C إلى +45 °C برطوبة نسبية من 10% إلى 95% دون تكاثف. وقد تتجاوز حرارة الصيف في قطر 45 °C، لذا يُركّب الجهاز في خزانة أو غرفة معدات مهواة ومكيفة وليس في فراغ سقف حار. وتبلغ أبعاده 44 × 190 × 130 مم ووزنه الصافي 0.98 كجم، لذا تحقق من مساحة الخزانة مسبقًا. حدّد منفذ PoE الذي سيغذي الجهاز، أو موقع محول 12 VDC. ويقدم فريق سمارت رومز قطر معاينة مجانية للموقع لفحص مسارات الكابلات ومساحة الخزانة قبل إعداد عرض السعر.
اطلب عرض سعر من سمارت رومز قطر لتحديد التكوين المناسب لمشروعك، وتوريد الجهاز إلى جميع البلديات الثماني في قطر، والتركيب الاحترافي عند الحاجة. ويصدر عرض السعر عادة خلال يوم عمل واحد.
أبرز المزايا
- مدخل 4K بمعدل 60 إطارًا عبر HDMI 2.0 أو DisplayPort 1.2
- ترميز H.265 وH.264 مع أخذ عينات ألوان YUV444
- منفذ RJ-45 ومنفذ ألياف SFP بوضع الاستعداد الساخن
- تغذية مزدوجة عبر PoE أو محول 12 VDC بقدرة 2.0 A
- المخرج الحلقي HDMI يبقى نشطًا عند انقطاع تغذية الجهاز
- نطاق تشغيل من –10 °C إلى +45 °C ورطوبة 10% إلى 95%
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
الوظيفة٦
- قابلية التشغيل البيني
- RTSP؛ خاص
- ضغط الفيديو
- H.265;H.264
- ضغط الصوت
- PCM
- نوع معدل البت
- تيار مركب؛ تيار فيديو
- سعة الترميز
- التدفق الرئيسي: 4096 × 2160@60 fps؛ 3840 × 2160@60 fps؛ 2560 × 1440@60 fps؛ 1920 × 1200@60 fps؛ 1920 × 1080P@60 fps؛ 1600 × 1200@60 fps؛ 1440 × 900@60 fps؛ 1280 × 1024P@60 fps؛ 1280 × 960P@60 fps؛ 1280 × 720P@60 fps؛ التدفق الفرعي: D1: 704 × 576 (PAL)؛ HD1: 352 × 576 (PAL)؛ BCIF: 704 × 288 (PAL)؛ CIF: 352 × 288 (PAL)
- دقة الإدخال
- 4096 × 2160@60 fps; 3840 × 2160@60 fps; 2560 × 1440@60 fps; 1920 × 1200@60 fps; 1920 × 1080@60 fps; 1600 × 1200@60 fps; 1440 × 900@60 fps; 1280 × 1024@60 fps; 1280 × 960@60 fps; 1280 × 720@60 fps; 1024 × 768@60 fps
النظام٢
- المعالج الرئيسي
- معالج مدمج عالي الأداء
- نظام التشغيل
- نظام Linux مدمج
المنفذ١٤

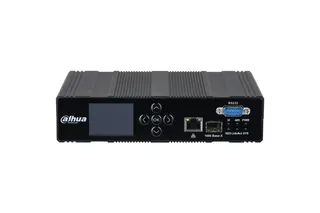

- شاشة العرض
- شاشة TFT مقاس 2 بوصة
- زر
- 5 × أزرار غشاء رقيق (محجوزة)؛ 1 × زر إعادة الضبط

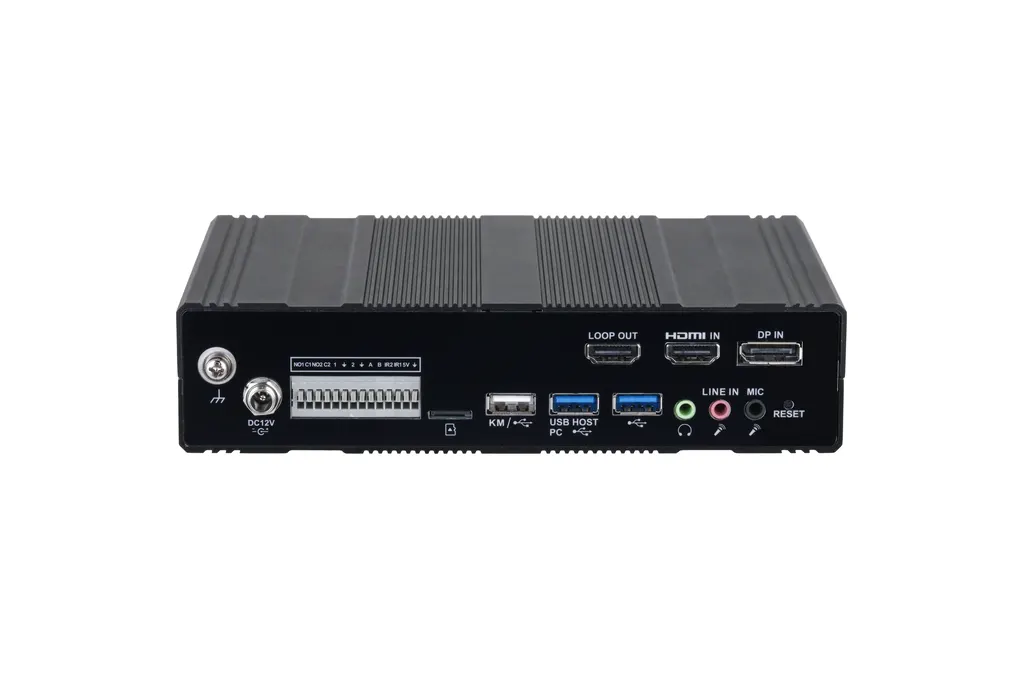

- مدخل الفيديو
- 1 × HDMI 2.0; 1 × DP 1.2
- مخرج الفيديو
- 1 × منفذ إخراج متسلسل HDMI 2.0 (إخراج متسلسل من HDMI IN أو DP IN)
- خرج الصوت
- 1 × 3.5 mm JACK
- مدخل الصوت
- 1 × منفذ صوت مدمج HDMI/DP؛ 2 × منفذ 3.5 mm JACK
- الصوت ثنائي الاتجاه
- 1 × منفذ سماعة 3.5 mm JACK (محجوز)؛ 2 × منفذ 3.5 mm JACK (محجوز)
- إدخال الإنذار
- 2 (محجوز)
- خرج الإنذار
- 2 (محجوز)
- منفذ الشبكة
- 1 × منفذ إيثرنت RJ-45 ذاتي التكيف بسرعة 10 M/100 M/1000 M؛ 1 × منفذ ضوئي SFP بسرعة 1000 M؛ يُدعم الاستعداد الساخن
- RS-232
- 1 منفذ DB9 (لصيانة الجهاز وتصحيح أخطائه)
- USB
- 3 × منافذ USB: 1 × USB (لوحة مفاتيح وفأرة)؛ 1 × USB (تمرير USB)؛ 1 × USB 3.0 (محجوز)
- فتحة بطاقة TF
- 1 (محجوز)
- RS-485
- 1 (محجوز)
عام٨
- مزود الطاقة
- 12 VDC، 2.0 A؛ PoE
- استهلاك الطاقة
- ≤24 W
- درجة حرارة التشغيل
- –10 °C to +45 °C (+14 °F to +113 °F)
- رطوبة التشغيل
- 10%–95% (RH)، بدون تكثف (86 kPa–106 kPa)
- أبعاد المنتج
- 44 mm × 190 mm × 130 mm (1.73" × 7.48" × 5.12") (H × W × D)
- أبعاد التغليف
- 93 mm × 330 mm × 188 mm (3.66" × 12.99" × 7.48") (L × W × H)
- الوزن الإجمالي
- 1.46 kg (3.21 lb）
- الوزن الصافي
- 0.98 kg (2.16 lb）
