Hikvision DS-6904UDI(C) فك تشفير 4K لجدار الفيديو

Name: Hikvision DS-6904UDI(C) فك تشفير 4K لجدار الفيديو
Brand: Hikvision
SKU: hikvision-ds-6904udi-c
Availability: InStock

نظرة عامة

جهاز Hikvision DS-6904UDI(C) هو فك تشفير لجدران الفيديو بدقة 4K، يستقبل إشارات الحواسيب وأجهزة مؤتمرات الفيديو وكاميرات الشبكة ويعرضها عبر عدة شاشات. يضم أربعة مخارج HDMI 1.4 تدعم دقة 4K عند 30 هرتز، ويوفر 64 قناة فك تشفير مع تدفقات تصل إلى 32 MP. يناسب غرف التحكم ومراكز العمليات وقاعات الاجتماعات في الدوحة ولوسيل. اطلب عرض سعر من سمارت رومز قطر.

ما الذي يفعله الجهاز على جدار الفيديو

يستقبل الجهاز الإشارات الحية من الحواسيب وأجهزة مؤتمرات الفيديو وكاميرات الشبكة وأجهزة التسجيل، ثم يوزعها على شاشات الجدار حسب تخطيط محدد. بدلاً من ربط كل مصدر بشاشته الخاصة، تدار النوافذ من وحدة مركزية واحدة، فيستطيع المشغل ترتيب المصادر وتغيير حجمها ونقلها من نقطة تحكم واحدة.

المدخلات والمخرجات وسعة فك التشفير

يحتوي الجهاز على مدخلين من نوع HDMI 1.4، يقبلان إما مصدرين بدقة 1080p بمعدل 50 أو 60 هرتز، أو مصدرا واحدا بدقة 4K عند 30 هرتز. ويعمل دخل 4K على المنفذ ذي الرقم الفردي فقط، لذا يجب تخطيط توصيل الكابلات قبل التركيب. توفر المخارج الأربعة من نوع HDMI 1.4 دقة 4K بمقاس 3840 × 2160 عند 30 هرتز. وتذكر الشركة المصنعة أن تزامن الإطارات يحافظ على تطابق جميع المخارج، وهذا مهم عند توزيع صورة واحدة على عدة لوحات.

تبلغ سعة فك التشفير 64 قناة فيديو، منها 32 قناة بدقة 2 MP أو 64 قناة بدقة 720p في وقت واحد. ويدعم الجهاز صيغ H.264 وH.265 وSmart264 وSmart265 وMJPEG، ويفك تدفقات تصل دقتها إلى 32 MP.

إدارة المشاهد ومصادر الكاميرات

يدعم كل شاشة أربع نوافذ إشارة بدقة 1080p أو نافذتين بدقة 4K، ويمكن تقسيم كل نافذة إلى 1 أو 2 أو 4 أو 6 أو 8 أو 9 أو 12 أو 16 أو 25 أو 36 نافذة فرعية. يمكن حفظ حتى 64 مشهداً بتخطيط مخصص للجدار، كما يمكن تبديل حتى 100 مجموعة عرض تلقائياً على برنامج HCP، مع تحديد مواقع الكاميرات والمشاهد والتوقيت لكل مجموعة.

يتصل الجهاز بكاميرات الشبكة ومسجلات NVR وDVR وXVR وأجهزة ONVIF، ويعرض البث المباشر عبر RTP أو RTSP، ويعمل مع عناوين IPv4 وIPv6 في الوقت نفسه. ويتحكم في كاميرات PTZ عبر لوحة مفاتيح شبكية أو تسلسلية، ويتم الإعداد من برنامج الحاسوب أو من متصفح Chrome بالإصدار 45 فما فوق.

أماكن الاستخدام في قطر

غرفة مراقبة أمنية في الخليج الغربي: عرض كاميرات المداخل والردهات والمواقف على جدار واحد، مع تبديل المشاهد حسب الوردية.
مركز قيادة في مستشفى بالسد: جدار مركزي يعرض بث المراقبة ورابط المؤتمرات، مع عدة مصادر على كل شاشة.
قاعة وسائط أو محاضرات في مدينة التعليم: عرض تسجيلات المحاضرات ومؤتمرات الفيديو على جدار عريض للطلبة والكادر.

تتجاوز حرارة الصيف في قطر 45 درجة مئوية في كثير من الأيام. ونطاق التشغيل المعتمد من -10 درجة مئوية إلى 55 درجة مئوية، مع رطوبة تصل إلى 90%، يوفر هامشاً، لكن الخزانة أو الغرفة تحتاج إلى تهوية جيدة.

التخطيط قبل التركيب

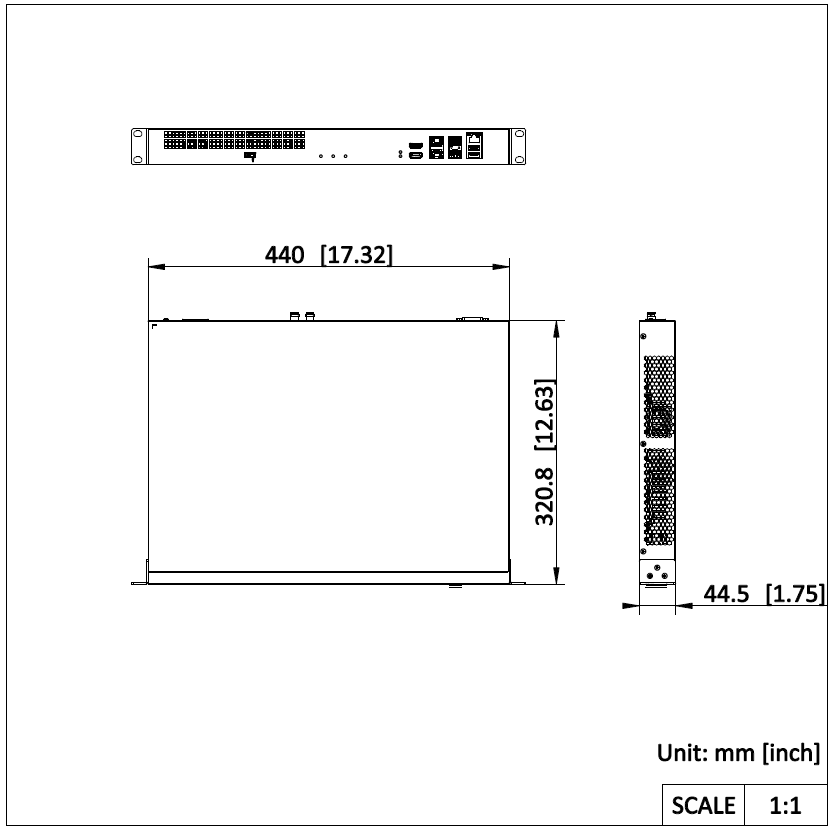

أبعاد الجهاز 440 مم عرضاً و44.5 مم ارتفاعاً و320.8 مم عمقاً، ووزنه لا يتجاوز 5.2 كغ. تشمل العبوة حاملاً للتثبيت وسلك كهرباء وكابل تأريض وأربع وسادات. يعمل الجهاز بمدخل من 100 إلى 240 فولت تيار متردد بتردد 50 أو 60 هرتز، وهذا يشمل كهرباء قطر البالغة 240 فولت و50 هرتز، ويستهلك أقل من 50 واط. قبل الطلب، أكد عدد الشاشات ومصدر كل دخل HDMI ومسارات الكابلات. وتقدم سمارت رومز قطر معاينة ميدانية مجانية للموقع للتحقق من هذه التفاصيل أولاً.

لطلب عرض سعر يناسب حجم الجدار وعدد المدخلات وخطة الكابلات، اطلب عرض سعر الآن من فريق سمارت رومز قطر. تصل العروض عادة خلال يوم عمل واحد، ونوفر التوصيل إلى جميع البلديات الثماني في قطر، مع قبول أوامر الشراء (LPO) والمناقصات الحكومية.

أبرز المزايا

أربعة مخارج HDMI 1.4 بدقة تصل إلى 4K عند 30 هرتز
64 قناة فك تشفير فيديو مع تدفقات تصل إلى 32 MP
حتى 64 مشهداً و100 مجموعة عرض تتبدل تلقائياً
يتصل بكاميرات الشبكة عبر ONVIF وRTP وRTSP
نطاق تشغيل من -10 درجة مئوية إلى 55 درجة مئوية
8 مدخلات إنذار و8 مخارج إنذار ومنفذ Ethernet بسرعة Gigabit

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٤٥ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

طراز المنتج١

طراز المنتج: DS-6904UDI(C)

الواجهة٥

واجهة USB: 2 × منفذ USB 2.0
واجهة تسلسلية: 1 × منفذ تسلسلي RS-232 (RJ-45) + 1 × منفذ تسلسلي RS-485
واجهة الشبكة: 1 × منفذ إيثرنت تكيفي ذاتياً 10/100/1000 Mbps (RJ-45) 1 × منفذ 100 BASE-FX/1000 BASE-X يدعم التكيف الذاتي بين المنفذ الضوئي والمنفذ الكهربائي.
رقم واجهة الإدخال للإنذار: 8 قنوات لإدخال الإنذار
رقم واجهة الإخراج للإنذار: 8 قنوات لإخراج الإنذار

الطاقة٢

واجهة الطاقة: 100 VAC to 240 VAC, 50/60 Hz
استهلاك الجهاز: < 50 W

جدار الفيديو٨

جدران العرض: 1
مقياس جدار العرض: ≤ 4
النافذة المقسمة: مدعوم
الطبقات لكل شاشة: 4 × 1080p or 2 × 4K
الطبقات لكل جهاز: الطبقات لكل شاشة × واجهة (واجهات) الإخراج
المشاهد: 64
الخطط: 100 مجموعة عرض على عميل HCP
تقسيم النافذة: 1, 2, 4, 6, 8, 9, 12, 16, 25, 36

عام٦

درجة حرارة العمل: -10 °C to 55 °C (14 °F to 131 °F)
رطوبة العمل: 0% RH to 90% RH
الوزن الصافي: ≤ 5.2 kg (11.46 lb)
الوزن الإجمالي: ≤ 6.3 kg (13.89 lb)
الأبعاد (العرض × الارتفاع × العمق): 440 mm × 44.5 mm × 320.8 mm (17.32 inch × 1.75 inch × 12.63 inch)
قائمة محتويات العبوة: 1 × جهاز فك ترميز، 1 × دليل معلومات الامتثال التنظيمي والسلامة، 1 × حامل تثبيت، 1 × سلك طاقة، 4 × وسادات، 1 × كابل تأريض

مدخل الصوت٢

واجهات إدخال الصوت: 2
نوع واجهة إدخال الصوت: HDMI مدمج

مدخل الفيديو٤

نوع واجهة إدخال الفيديو: HDMI 1.4
واجهات إدخال الفيديو: 2
أقصى دقة لإدخال الفيديو: 4K (في المنافذ ذات الأرقام الفردية فقط)
دقة إدخال الفيديو: 3840 × 2160@30 Hz, 1920 × 1200@60 Hz, 1920 × 1080@60 Hz, 1920 × 1080@50 Hz, 1280 × 720@60 Hz, 1280 × 720@50 Hz, 1600 × 1200@60 Hz, 1280 × 960@60 Hz, 1680 × 1050@60 Hz, 1440 × 900@60 Hz, 1366 × 768@60 Hz, 1280 × 1024@60 Hz, 1024 × 768@60 Hz Supports custom resolution. For 60 Hz input, width ranges from 800 to 1920, and height ranges from 600 to 1200. For 30 Hz input, width ranges from 800 to 3840, and height ranges from 600 to 2160. Width: 4 alignment, height: 2 alignment.

ترميز الفيديو٣

تنسيق ترميز الفيديو: H.264 (الافتراضي)، H.265
قنوات ترميز الفيديو: 2
قدرة ترميز الفيديو: قناة واحدة بدقة 4K@30 Hz أو قناتان بدقة 1080p@60 Hz

مخرج الفيديو٧

نوع واجهة إخراج الفيديو: HDMI 1.4
واجهات إخراج الفيديو: 4
أقصى دقة لإخراج الفيديو: 4K
دقة إخراج الفيديو: 3840 × 2160@30 Hz, 2560 × 1440@30 Hz, 1920 × 1200@60 Hz, 1920 × 1080@60 Hz, 1920 × 1080@50 Hz, 1680 × 1050@60 Hz, 1600 × 1200@60 Hz, 1280 × 1024@60 Hz, 1280 × 720@60 Hz, 1280 × 720@50 Hz, 1024 × 768@60 Hz
سعة حمل إخراج الفيديو إلى شاشة LED: حمل المنفذ الواحد: 2600000، العرض: 144 - 4096، الارتفاع: 144 - 2160، يجب أن يكون العرض مضاعفاً للعدد 2 وأن يكون الارتفاع مضاعفاً للعدد 2
واجهة إخراج الفيديو (BNC): 1 قناة من خرج CVBS (منفذ BNC)
دقة إخراج الفيديو (BNC): PAL: 704 × 576@25 Hz NTSC: 704 × 480@30 Hz

فك ترميز الفيديو٤

صيغة فك ترميز الفيديو: H.264, H.265, Smart264, Smart265, MJPEG
قنوات فك ترميز الفيديو: 64
قدرة فك ترميز الفيديو: 1) H.264/H.265 format: Supports decoding 2-channel 32 MP/24 MP, 4-channel 12 MP, 8-channel 8 MP, 10-channel 6 MP, 16-channel 4 MP, 32-channel 1080p, 64-channel 720p and lower resolution in real time. Four output ports (HDMI output ports 1 to 4) form a group and the group share the decoding capabilities. The group supports up to 4-channel smart decoding or 4-channel encrypted stream decoding. The smart decoding allows the device to decode the smart alarm events from the network cameras. 2) MJPEG format: 4-channel of 1080p and lower resolution 3) HIK264 format: 2-channel of 720p and lower reso
دقة فك ترميز الفيديو: Up to 32 MP

خرج الصوت٢

نوع واجهة إخراج الصوت: منفذ خرج صوت HDMI مدمج أو منفذ خرج صوت مستقل من نوع DB15 إلى BNC
واجهات إخراج الصوت: 4

فك ترميز الصوت١

صيغة فك ترميز الصوت: G711A, G711U, G722.1, G726-16/U/A, MPEG, AAC-LC, PCM

التنزيلات

٦ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DS-6904UDIC_Datasheet_20250213.pdf 669 KB PDF الأدلة وكتيبات الاستخدام Quick Start Guide_2e2cc526.pdf 1.9 MB PDF الأدلة وكتيبات الاستخدام User Manual_bae01a33.pdf 2.2 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-6904UDI(C)_04.png 37 KB 3_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V3.3.3_260527

أسئلة حول DS-6904UDI(C)

ما غرف التحكم في قطر التي تستفيد من الجهاز DS-6904UDI(C)؟

يناسب الجهاز غرف المراقبة الأمنية والمراكز التشغيلية التي تحتاج إلى متابعة عدة مصادر في وقت واحد. على سبيل المثال، يمكن لغرفة مراقبة في الخليج الغربي عرض كاميرات المداخل والردهات والمواقف على جدار واحد، مقسماً إلى نوافذ. يستدعي المشغل التخطيطات المحفوظة دون إعادة توصيل المصادر، مما يسرّع تسليم الورديات.

هل يكفي الجهاز لعرض عدد كبير من كاميرات المراقبة في مركز قيادة بمستشفى بالسد؟

نعم ضمن حدود الجهاز، إذ يوفر 64 قناة فك تشفير فيديو، تشمل 32 قناة بدقة 2 MP أو 64 قناة بدقة 720p في وقت واحد. ويمكن عرض أربع نوافذ بدقة 1080p أو نافذتين بدقة 4K على كل شاشة. أكد عدد الكاميرات ودقاتها مع فريق سمارت رومز قطر قبل اطلب عرض سعر.

كيف يعمل دخل 4K على الجهاز؟

يحتوي الجهاز على مدخلين من نوع HDMI 1.4، يقبلان مصدرين بدقة 1080p بمعدل 50 أو 60 هرتز، أو مصدراً واحداً بدقة 4K عند 30 هرتز. دعم 4K متاح على المنفذ ذي الرقم الفردي فقط، لذا حدد المصدر الذي سيستخدم هذا المنفذ قبل تركيب الكابلات لتجنب إعادة العمل في الموقع.

ما دقات الإخراج التي تدعمها المنافذ الأربعة؟

تدعم كل مخارج HDMI 1.4 الأربعة دقة 4K بمقاس 3840 × 2160 عند 30 هرتز، إضافة إلى 1920 × 1200 و1920 × 1080 عند 60 هرتز. وتذكر الشركة المصنعة أن تزامن الإطارات يبقي جميع المخارج متطابقة، فتظهر الصورة الموزعة على عدة لوحات متصلة دون انقطاع. تحقق من دقة اللوحات ومعدل التحديث قبل الطلب.

ما صيغ الفيديو وأحجام التدفق التي يفكها الجهاز؟

يفك الجهاز صيغ H.264 وH.265 وSmart264 وSmart265 وMJPEG، إضافة إلى HIK264 بدقات أقل. ويعالج تدفقات تصل إلى 32 MP. وتشمل سعته الفعلية في الوقت الحقيقي 2 قناة بدقة 32 MP أو 4 قنوات بدقة 12 MP أو 8 قنوات بدقة 8 MP أو 16 قناة بدقة 4 MP، ويفك صيغ صوت مثل AAC وMP3 وG.711 وPCM.

هل يتصل الجهاز بكاميرات IP ومسجلات NVR الموجودة؟

نعم. يقبل الجهاز كاميرات الشبكة ومسجلات NVR وDVR وXVR والأجهزة الشائعة من شركات أخرى، ويدعم أجهزة ONVIF. ويعرض البث الحي عبر RTP أو RTSP، ويمكنه العمل مع مصادر IPv4 وIPv6 معاً. كما يفك الملفات المسجلة، فيمكن عرض مقطع من مسجل NVR على الجدار للمراجعة.

كيف تُضبط المشاهد والتبديل التلقائي خلال الوردية؟

يمكن حفظ حتى 64 مشهداً بتخطيط مخصص للجدار، وتبديل حتى 100 مجموعة عرض تلقائياً من برنامج HCP. لكل مجموعة تحدد مواقع الكاميرات والمشاهد والتوقيت. مثلاً، يمكن لغرفة أمنية في مشيرب أن تعرض المداخل ساعة ثم المواقف ساعة أخرى دون تغيير يدوي من المشغل.

هل يمكن التحكم في كاميرات PTZ من الجهاز؟

نعم. يشمل التحكم في مصادر الشبكة ثماني اتجاهات والمسح التلقائي وضبط الفتحة والبعد البؤري والتركيز، واستدعاء الإعدادات المسبقة. ويعمل من لوحة مفاتيح شبكية أو تسلسلية، وهي تغير النوافذ وتشغل المجموعات وتبدل المشاهد وتتحكم في التشغيل. ويتم الإعداد من برنامج الحاسوب أو متصفح Chrome بالإصدار 45 أو أحدث.

هل يناسب الجهاز حرارة قطر وكهربائها؟

نطاق التشغيل من -10 درجة مئوية إلى 55 درجة مئوية، والرطوبة من 0% إلى 90%. الحد الأعلى 55 درجة مئوية أعلى من حرارة الصيف في قطر التي تتجاوز 45 درجة مئوية في كثير من الأيام، لكن الخزانة تحتاج إلى تهوية جيدة. ويقبل الجهاز تياراً من 100 إلى 240 فولت بتردد 50 أو 60 هرتز، ويستهلك أقل من 50 واط.

ما محتوى العبوة وما الذي يجب التخطيط له قبل التثبيت؟

تحتوي العبوة على جهاز فك تشفير واحد، ودليل الامتثال والسلامة، وحامل تثبيت، وسلك كهرباء، وأربع وسادات، وكابل تأريض. أبعاد الجهاز 440 مم × 44.5 مم × 320.8 مم، ووزنه حتى 5.2 كغ. تقدم سمارت رومز قطر معاينة ميدانية مجانية لتحديد موقع التركيب ومسارات الكابلات والتهوية قبل التنفيذ.

هل تحتاج مدرسة في مدينة التعليم أو الوكرة إلى هذا الجهاز؟

قد يناسب الجهاز غرفة وسائط في مدينة التعليم تعرض تسجيلات المحاضرات ومؤتمرات الفيديو على جدار عريض. ويمكن لمدرسة في الوكرة تملك غرفة مراقبة مركزية أن تتبع الفكرة نفسها. عند طلب عرض السعر، اذكر عدد الشاشات ومصادر الفيديو وما إذا كانت التسجيلات ستُعرض، لأن الجهاز يفك الملفات المسجلة.

هل يناسب الجهاز قاعة اجتماعات لبنك في الخليج الغربي؟

نعم، عندما يجمع الجدار بين فيديو المؤتمرات ولوحات البيانات أو صور الكاميرات. قد تعرض قاعة مجلس إدارة رابط مؤتمر مع فرق خارج الدولة بجانب شاشات أخرى، ويمكن للجهاز تقسيم النوافذ وإعادة ترتيبها لكل مشهد محفوظ. أكد عدد اللوحات وخطة الكابلات مع فريق سمارت رومز قطر قبل الطلب.
