DS-6920UDI-U(D)
Hikvision DS-6920UDI-U(D) جهاز فك تشفير لجدار الفيديو بعشرين مخرج
- الدقة
- CIF (352 × 288)
جهاز Hikvision DS-6920UDI-U(D) وحدة بارتفاع 2U توزع الصورة على ما يصل إلى عشرين شاشة عبر منافذ HDMI مستقلة، وتحوّل بث كاميرات الشبكة والمسجلات إلى محتوى جدار فيديو متكامل. يفك تشفير 360 قناة على مستوى النظام، ويدعم حمل 2.6 ميغابكسل لكل منفذ، وإدارة 8 جدران فيديو و128 مشهداً محفوظاً. يناسب غرف المراقبة الأمنية في الدوحة ولوسيل والمواقع الصناعية التي تتابع عدداً كبيراً من الكاميرات في وقت واحد. اطلب عرض سعر.
وحدة ديكودر من 2U لمراقبة متعددة الشاشات
يعمل DS-6920UDI-U(D) وحدةً لفك تشفير جدران الفيديو بارتفاع 2U، فيستقبل البث الشبكي من الكاميرات وأجهزة NVR وDVR وXVR ويعرضه على جدار يضم حتى عشرين شاشة متصلة عبر HDMI. وبدلاً من ربط كل شاشة بمشغل مستقل، يدير المشغّل الجدار كاملاً من هيكل واحد عبر عميل الحاسوب أو المتصفح. وهو موجّه إلى منشآت المراقبة الصغيرة والمتوسطة التي تحتاج غرفة التحكم فيها إلى عرض عدد كبير من البث المباشر في وقت واحد.
كثافة المخرجات ودعم جدران LED
توفر الوحدة 20 مخرج HDMI 1.4، بأقصى دقة إخراج 4K عند 30 هرتز. أهم الأرقام عند التخطيط:
- 20 مخرجاً: هيكل واحد يغذي حتى 20 شاشة.
- 2.6 ميغابكسل لكل منفذ: أقصى حمل لشاشات LED على كل مخرج، بعرض من 144 إلى 3,840 بكسل وارتفاع من 144 إلى 2,160 بكسل.
- تقسيم النوافذ: يمكن تقسيم كل مخرج إلى 1 أو 4 أو 6 أو 8 أو 9 أو 16 أو 25 أو 36 نافذة، بصفوف وأعمدة تحددها.
اربط كل مخرج بشاشة أو قسم محدد من الجدار قبل الطلب، لأن حمل المنفذ يحدد مقدار الصورة التي يمكن لمخرج واحد حملها.
سعة فك التشفير والمشاهد والبث المباشر
تحدد سعة فك التشفير مدى ملاءمة الوحدة للمواقع ذات الكاميرات الكثيفة. فهي تفك حتى 360 قناة على مستوى النظام، منها 180 قناة بدقة 1080p عند 30 إطاراً في الثانية، أو 360 قناة بدقة 720p. ويسرد جدول القدرات تركيبات مختلفة، مثل 10 قنوات بدقة 32 ميغابكسل أو 40 قناة بدقة 8 ميغابكسل أو 90 قناة بدقة 4 ميغابكسل، لذا قارن مزيج الكاميرات لديك بهذه الأرقام.
يدعم الجهاز حتى 128 مشهداً محفوظاً بتخطيطات مخصصة، مع تبديل تلقائي كل 3 ثوانٍ. ويعرض البث المباشر على الجدار 4 قنوات كحد أقصى، ويمكن وضع حتى 4 عناوين نصية لكل جدار و9 على مستوى النظام، كما يقبل حتى 4 صور خلفية بصيغة JPG أو JPEG.
أين يناسب الجهاز في قطر
- غرفة مراقبة أمنية: يمكن لفريق إدارة المرافق في الدوحة أو لوسيل عرض كاميرات المدخل ومواقف السيارات والمحيط على جدار واحد، مع تبديل المشاهد حسب المناوبة أو المنطقة.
- غرفة تحكم صناعية: تستطيع شركة طاقة أو صناعة في مسيعيد أو رأس لفان مراقبة نقاط الدخول والساحات من غرفة مركزية.
- عمليات النقل والمطار: يمكن لفريق قرب مطار حمد الدولي بناء جدار متعدد المناطق يجمع البث مع عناوين نصية توضح الموقع.
التخطيط للتركيب

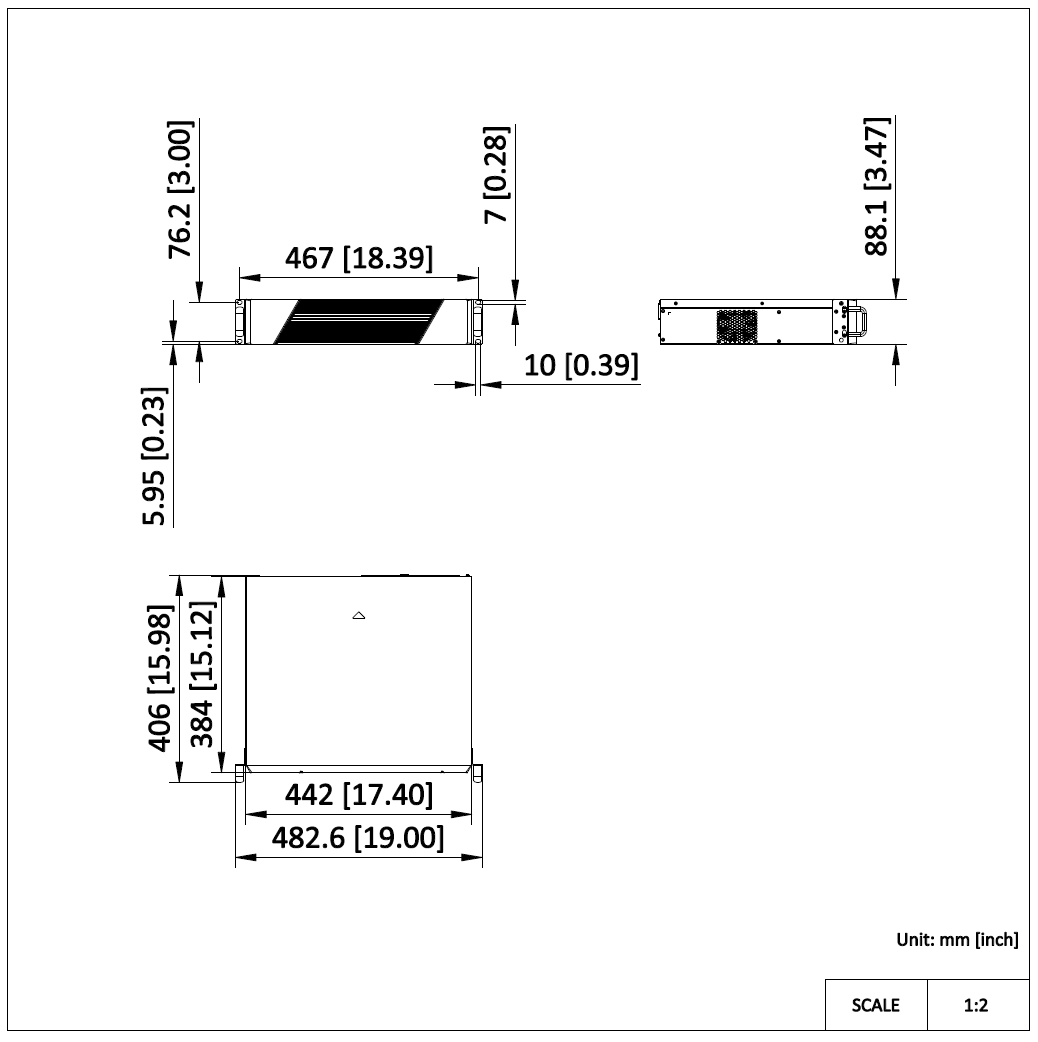

أبعاد الهيكل 442 ملم عرضاً و88.1 ملم ارتفاعاً و385 ملم عمقاً، ووزنه الصافي 8.27 كغ. يستهلك 200 واط، ويعمل بجهد من 100 إلى 240 فولت تيار متردد بتردد 50 أو 60 هرتز، وهذا النطاق يشمل تغذية قطر البالغة 240 فولت و50 هرتز. تذكر بيانات المصنع نطاق رطوبة تشغيل بين 10% و90% دون تكاثف، لكنها لا تذكر نطاق درجة حرارة التشغيل، لذا أكّد مع فريق سمارت رومز قطر تهوية الغرفة وتبريدها قبل التركيب، خاصة في المواقع التي تتجاوز فيها الحرارة 45 درجة مئوية صيفاً. وتتيح المعاينة الميدانية المجانية للفريق التحقق من المساحة المتاحة ومسارات الكابلات إلى جدار العرض وترتيب التغذية الكهربائية.
لربط الجدار، استخدم مخارج HDMI، ومنفذ SFP+ بسرعة 10 جيجابت أو منفذي Ethernet بسرعة 1000 ميجابت للشبكة، وخطط لتوجيه الصوت عبر مدخلات HDMI المدمجة ومخارجه الأربعة.
هل تخطط لجدار مراقبة جديد؟ اطلب عرض سعر لهذا الجهاز مع عدد الشاشات وأنواع الكاميرات ومخطط الغرفة. يرد فريق سمارت رومز قطر عادة خلال يوم عمل واحد، ونوفر التوريد والتوصيل إلى البلديات الثماني والتركيب المهني، ونقبل أوامر الشراء وعطاءات الجهات الحكومية عبر منصة منافسات.
أبرز المزايا
- 20 مخرج HDMI 1.4 في هيكل واحد بارتفاع 2U
- فك تشفير حتى 360 قناة على مستوى النظام، منها 180 بدقة 1080p
- أقصى حمل لشاشات LED بقيمة 2.6 ميغابكسل لكل منفذ
- إدارة 8 جدران فيديو و360 نافذة و128 مشهداً
- ترميز H.265 افتراضياً مع دعم H.264
- منفذ SFP+ بسرعة 10 جيجابت ومنفذا Ethernet بسرعة 1000 ميجابت
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
الهيكل٩
- ارتفاع الهيكل
- 2 U
- نوع الناقل
- تبديل الشبكة
- فتحة لوحة التحكم الرئيسية
- 2
- لوحات التحكم الرئيسية المركبة
- 1
- فتحة مزود الطاقة
- 1
- مزودات الطاقة المركبة
- 1
- فتحة لوحة الخدمة
- فتحات الإدخال: 1، فتحات الخرج: 5، الفتحات المختلطة: 0، الفتحات الفارغة: 0
- لوحات الخدمة المركبة
- 6
- المراوح
- 1
الواجهة٣
- الواجهة الضوئية
- منفذ ضوئي بسرعة 1 × 10 Gigabit (SFP+)
- الواجهة الكهربائية
- منفذ Ethernet بسرعة 2 × 1000 Mbps (RJ-45)
- واجهة USB
- 1 × USB 2.0
الطاقة٢
- واجهة الطاقة
- 1, 100 VAC to 240 VAC, 50/60 Hz
- استهلاك الجهاز للطاقة
- 200 W
جدار الفيديو١٥
- جدران العرض
- 8
- مقياس جدار العرض
- ≤16
- النوافذ المفتوحة
- 360
- تقسيم النافذة
- 1, 4, 6, 8, 9, 16, 25, 36
- قدرة نسخ مصدر الإدخال
- مدعوم
- الطبقات
- 36 × 720p, 18 × 1080p
- الطبقات لكل جهاز
- 360
- المشاهد
- 128
- تأخير التبديل التلقائي للمشهد
- 3 s
- عرض البث المباشر لجدار الفيديو
- مدعوم (4 قنوات)
- دقة العرض المباشر
- CIF (352 × 288), QCIF (176 × 144), HCIF (704 × 288), DCIF (528 × 384), FCIF (704 × 576)
- صورة الخلفية
- مدعوم (الكمية: 4، أقصى دقة: 8129 × 4320، أدنى دقة: 1280 × 720، الصيغة: JPG/JPEG)
- الترجمات
- الكمية لكل جدار فيديو: 4
- قص صورة الإدخال
- مدعوم (200 بكسل من الحواف اليسرى واليمنى والعلوية والسفلية.)
- تأخير فك ترميز مصدر الإشارة المحلي
- 90 ms
عام٥
- رطوبة العمل
- رطوبة نسبية من 10% إلى 90%، بدون تكاثف
- الوزن الصافي
- 8.27 kg (18.23 lb)
- الأبعاد (العرض × الارتفاع × العمق)
- 442 mm × 88.1 mm × 385 mm (17.40 inch × 3.47 inch × 15.16 inch)
- الوزن الإجمالي
- 11.22 kg (24.74 lb)
- قائمة محتويات العبوة
- جهاز واحد، كابل طاقة تيار متردد واحد، كابل تأريض واحد، مجموعة وسادات واحدة، دليل معلومات الامتثال للوائح والسلامة واحد
مدخل الصوت١
- واجهة إدخال الصوت
- صوت HDMI مدمج
مدخل الفيديو٤
- نوع واجهة إدخال الفيديو
- HDMI1.4
- واجهات إدخال الفيديو
- 4
- أقصى دقة لإدخال الفيديو
- 4K (المنافذ ذات الأرقام الفردية فقط)
- دقة إدخال الفيديو
- 1024×768@60 Hz, 1280×1024@60 Hz, 1360×768@60 Hz, 1440×900@60 Hz, 1680×1050@60 Hz, 1280×960@60 Hz, 1600×1200@60 Hz, 1280×720@50 Hz, 1280×720@60 Hz, 1920×1080@50 Hz, 1920×1080@60 Hz, 1920×1200@60 Hz, 3840×2160@30 Hz (odd-numbered ports only). Supports custom input resolution (odd-numbered ports only): Even-numbered ports: Width: 800 to 4096 (a multiple of 4); height: 600 to 2160 (a multiple of 4); refresh rate: 30 Hz/60 Hz (weidth × height ≤ 1920×1200); Odd-numbered ports: Width: 800 to 4096 (a multiple of 4); height: 600 to 2160 (a multiple of 4); refresh rate: 30 Hz/60 Hz (weigth × height ≤ 1
ترميز الفيديو٣
- تنسيق ترميز الفيديو
- H.265 (الافتراضي)، H.264
- قنوات ترميز الفيديو
- 4
- قدرة ترميز الفيديو
- 4 قنوات بدقة 1080p
ترميز الصوت١
- تنسيق ترميز الصوت
- G722.1, G711_U, G711_A, AAC
مخرج الفيديو٥
- نوع واجهة إخراج الفيديو
- HDMI1.4
- واجهات إخراج الفيديو
- 20
- أقصى دقة لإخراج الفيديو
- 4K
- دقة إخراج الفيديو
- XGA_60 Hz (1024×768@60 Hz) / SXGA_60 Hz (1280×1024@60 Hz) / 720P_60 Hz (1280×720@60 Hz) / UXGA_60 Hz (1600×1200@60 Hz) / WSXGA_60 Hz (1680×1050@60 Hz) / WUXGA_60 Hz (1920×1200@60 Hz) / 1080P_60 Hz (1920×1080@60 Hz) / 4K_30 Hz (3840×2160@30 Hz)
- سعة حمل إخراج الفيديو إلى شاشة LED
- حمل المنفذ الواحد 2600000، العرض 144 - 3840، الارتفاع 144 - 2160، يجب أن يكون العرض مضاعفاً للعدد 2 وأن يكون الارتفاع مضاعفاً للعدد 2.
فك ترميز الفيديو٣
- صيغة فك ترميز الفيديو
- H.264، H.265، Smart264، Smart265، HIK264، MPEG2، MPEG4
- قنوات فك ترميز الفيديو
- 360
- قدرة فك ترميز الفيديو
- H.264/H.265/Smart264/Smart265: 10 channels of 32 MP/24 MP, 20 channels of 16 MP/12 MP, 40 channels of 8 MP, 60 channels of 6 MP/5 MP, 90 channels of 4 MP, 180 channels of 1080p, or 360 channels of 720p/D1 or lower resolution @ 30 fps HIK264: 20 channels of 720p @ 30 fps MPEG4: 40 channels of 720p @ 30 fps (does not support resolutions above 720p) MPEG2: 20 channels of 720p @ 30 fps (does not support resolutions above 720p)
خرج الصوت١
- واجهة خرج الصوت
- 4 × صوت HDMI مدمج
فك ترميز الصوت١
- صيغة فك ترميز الصوت
- G711-A, G711-U, G722.1, G726-16/U/A, AAC-LC
معلمات الجهاز٢
- قدرة تقسيم الجهاز
- 20 قناة
- قدرة فك ترميز الجهاز
- 180 قناة بدقة 1080p بمعدل 30 إطاراً في الثانية
