Hikvision DS-C30S-S23 هيكل وحدة التحكم في جدار الفيديو

Name: Hikvision DS-C30S-S23 هيكل وحدة التحكم في جدار الفيديو
Brand: Hikvision
SKU: hikvision-ds-c30s-s23
Availability: InStock

نظرة عامة

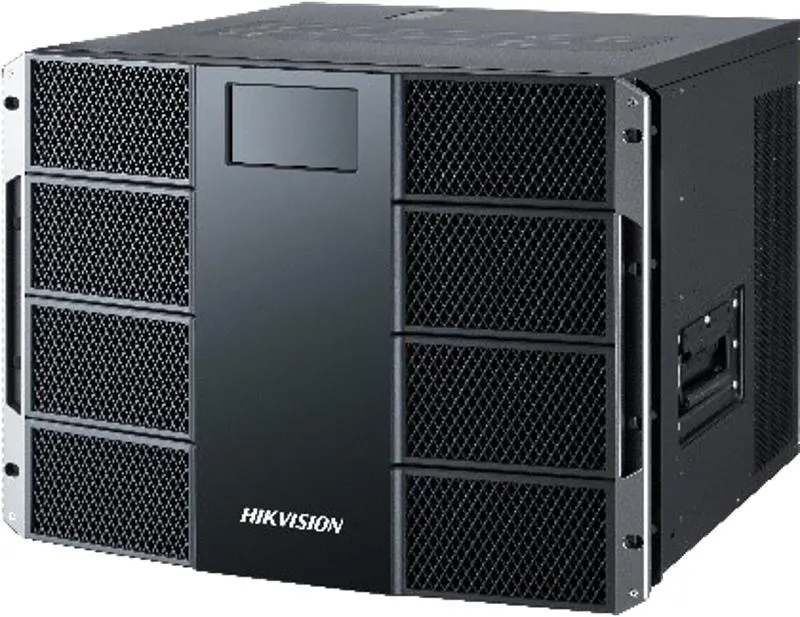

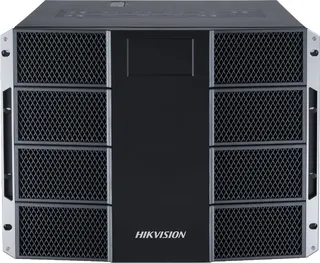

هيكل Hikvision DS-C30S-S23 بارتفاع 8U لوحدة تحكم جدار الفيديو، يضم 23 فتحة لبطاقات الخدمة القابلة للتبديل الساخن ومزودي طاقة مزدوجين وست مراوح. يدعم تجميع حتى 88 شاشة عند التهيئة الكاملة، ويناسب غرف التحكم ومراكز العمليات والجهات المكاملة في الدوحة التي تشغّل جدران عرض كبيرة. اطلب عرض سعر لمشروعك.

ما الذي يقدمه هيكل DS-C30S-S23 لجدار الفيديو؟

هيكل DS-C30S-S23 بارتفاع 8U ضمن سلسلة وحدات التحكم في جدران الفيديو C30S من Hikvision. وهو الإطار الذي يستوعب لوحة التحكم الرئيسية وبطاقات الخدمة ومزودي الطاقة، وهي المكونات التي تعالج الإشارات وتوزعها على شاشات الجدار. تدخل الإشارات عبر بطاقات الإدخال، ثم تُرتب في نوافذ وطبقات، وتخرج عبر بطاقات الإخراج أو وحدات التحكم في شاشات LED.

بما أن الهيكل منصة قابلة للتوسع وليس جهازا بوظيفة ثابتة، تتحدد الإمكانات النهائية حسب بطاقات الخدمة المركبة. لذلك تصف هذه الصفحة المواصفات عند التهيئة الكاملة، وينبغي أن يوضح عرض السعر مجموعة البطاقات إلى جانب الهيكل.

التكرار والعتاد المصمم للتشغيل المستمر

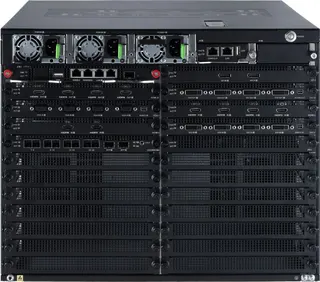

يتسع الهيكل لثلاثة مزودي طاقة، ويُركب فيه اثنان مع تصميم طاقة متكرر ودعم للنسخ الاحتياطي الساخن للجهاز. تضبط المراوح الست سرعتها تلقائيا حسب درجة الحرارة، ويبلغ الجهاز عن أعطال المراوح وتجاوز حدود الحرارة. يحتوي الهيكل على فتحتين للوحات التحكم الرئيسية مع لوحة مركبة واحدة، و23 فتحة مختلطة لبطاقات الخدمة القابلة للتبديل الساخن.

المدخلات والمخرجات وسعة فك الترميز

عند تركيب البطاقات المناسبة، يقبل الهيكل إشارات VGA وDVI وHDMI وHDMI بدقة 4K وDisplayPort بدقة 4K، إضافة إلى كاميرات الشبكة وأجهزة NVR. ويدعم الصوت المركب والمستقل، وأخذ العينات بنظام YUV 444، وحتى ستة عشر مصدر إشارة بدقة 4K UHD. أما المخرجات فتشمل DVI وHDMI وHDMI بدقة 4K ووحدات التحكم في شاشات LED، مع مزامنة الإطارات لإبقاء الصورة متطابقة على جميع المخارج.

في الشبكة، تصل سعة فك الترميز إلى 256 قناة، منها 128 قناة بدقة 1080p وبمعدل 30 إطارا في الثانية عند التركيب الكامل. وتشمل الصيغ المدعومة H.264 وH.265 وMJPEG، ويمكن للجهاز التحول تلقائيا إلى التدفق الفرعي عند الحاجة.

إدارة الجدار: النوافذ والمشاهد وتعدد الجدران

تجميع حتى 88 شاشة وإدارة ما يصل إلى 8 جدران فيديو منفصلة
16 نافذة مفتوحة، وحتى ثماني نوافذ مصادر بدقة 4K لكل شاشة
128 مشهدا و128 خطة محفوظة لتخطيطات الجدار
حتى 100 مجموعة عرض للتبديل التلقائي
8 صور خلفية، وحتى 12 عنوانا فرعيا على مستوى الجهاز

أين يناسب الهيكل في قطر

في غرفة عمليات حكومية بمشيرب تجمع تغذيات الكاميرات وشاشة لوحة القيادة ووصلة مؤتمر فيديو على جدار واحد، يمكن استخدام وظائف النوافذ والمشاهد للتنقل بين عروض الحوادث المباشرة وشاشات التخطيط.

وفي مركز عمليات لمستشفى في منطقة السد، يمكن عرض لوحات المتابعة وكاميرات الممرات على جدار متعدد الشاشات، مع تنبيهات تكشف انقطاع الشبكة وتعارض عناوين IP وأعطال المراوح مبكرا.

وفي منشأة طاقة بمسيعيد أو رأس لفان تحتاج إلى مراقبة عدة مواقع عبر كاميرات الشبكة، يتيح دعم ONVIF وRTSP الوصول إلى مصادر الكاميرات المتوافقة وعرضها على الجدار.

ما ينبغي التخطيط له قبل الطلب

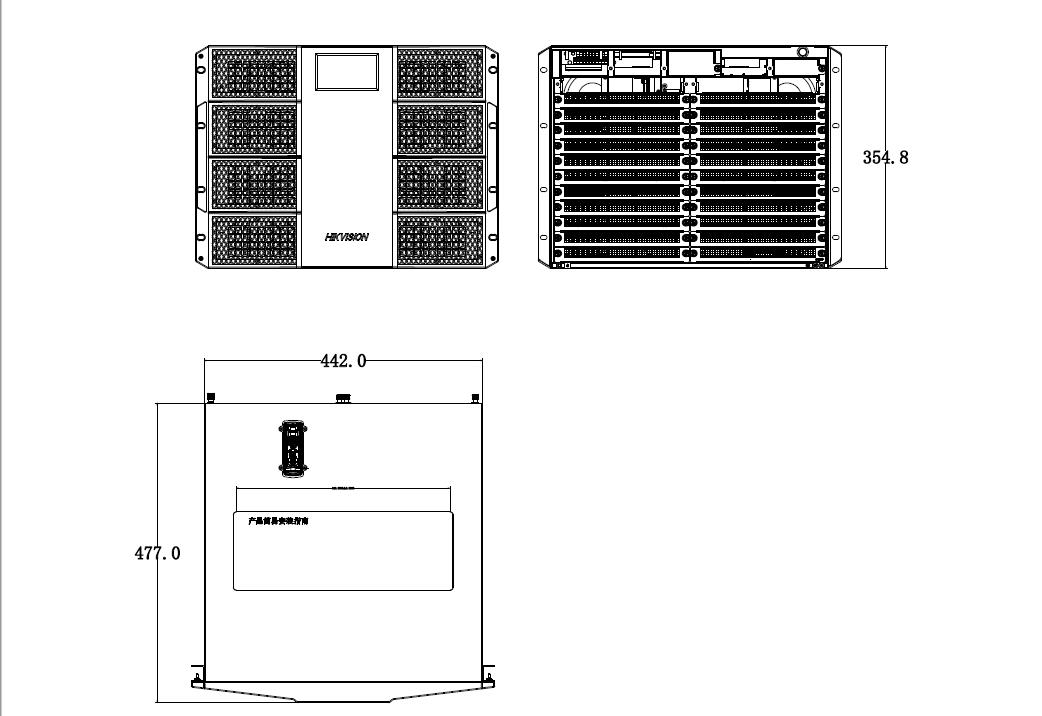

ابدأ بتخطيط الرف. الهيكل بارتفاع 8U وأبعاده 442 × 354.8 × 447 مم، ويزن حتى 57.54 كجم في التهيئة الكاملة، لذلك يلزم فريق رفع أو مصعد أثناء التركيب. مدخل الطاقة 100 إلى 240 فولت تيار متردد عند 50/60 هرتز، ويستهلك حتى 1000 واط في التهيئة الكاملة، فيجب التحقق من سعة الدائرة مع فريق التركيب. تشمل قائمة التعبئة سلك التأريض وسلك محول الصوت وسلك المنفذ التسلسلي وسلك الطاقة المتردد.

تتراوح درجة حرارة التشغيل بين 0 و50 درجة مئوية، ويتراوح نطاق الرطوبة بين 10% و90%. وقد تتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية، لذا يُنصح بوضع الهيكل في غرفة معدات مكيفة وذات تهوية جيدة. كما تحتاج منافذ الشبكة الإدارية البالغ عددها اثنين بسرعة 10/100/1000 ميغابت في الثانية إلى تخطيط شبكي مسبق. ويقدّم فريق سمارت رومز قطر معاينة ميدانية مجانية لتأكيد موقع الرف ومسارات الكابلات والطاقة قبل إتمام الطلب.

هل تخطط لجدار الفيديو القادم؟ اطلب عرض سعر من سمارت رومز قطر، وسنرد عادة خلال يوم عمل واحد، مع توصيل إلى البلديات الثماني في قطر.

أبرز المزايا

هيكل 8U بـ23 فتحة مختلطة لبطاقات الخدمة
مزودا طاقة مع نسخ احتياطي ساخن للجهاز
تجميع حتى 88 شاشة عند التهيئة الكاملة
إدارة حتى 8 جدران فيديو و16 نافذة مفتوحة
فك ترميز حتى 256 قناة شبكة عند التهيئة الكاملة
تغذية 100-240 فولت، وتشغيل من 0 إلى 50 درجة

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٤٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الهيكل١٥

ارتفاع الهيكل: 8 U
نوع الناقل: تبديل شبكة 10 GB
جودة أخذ عينات الإشارة: YUV 444
التركيب المختلط للوحات الخدمة: مدعوم
فتحة لوحة التحكم الرئيسية: 2
لوحات التحكم الرئيسية المركبة: 1
أقصى فتحة إدخال: 22
فتحة لوحة الخدمة: فتحات الإدخال: 0، فتحات الخرج: 0، الفتحات المختلطة: 23، الفتحات الفارغة: 0
أقصى فتحة خرج: 22
قدرة فك ترميز الجهاز: حتى 8 لوحات فك ترميز. يدعم فك ترميز 128 قناة بدقة 1080p بمعدل 30 إطاراً في الثانية وفك ترميز متزامن لـ 256 قناة من فيديوهات الشبكة إلى جدار الفيديو.
قدرة تقسيم الجهاز: 88 قناة
فتحة مزود الطاقة: 3
مزودات الطاقة المركبة: 2
مروحة: 6
النسخ الاحتياطي الساخن للجهازين: مدعوم

الواجهة٣

رقم منفذ USB: 2 × USB 2.0
واجهة تسلسلية: 2 × منفذ Console (RJ-45) + 1 × واجهة تعدد إرسال RS-485/RS-232 (RJ-45، معدل الباود: 115200، بت البيانات الصالحة: 8 بت)
نوع الشاشة: شاشة غير تعمل باللمس مقاس 4.3 inch، الطول × العرض: 105.42 mm × 67.07 mm (4.15 inch × 2.64 inch)، الدقة: 480 × 272

الطاقة١

واجهة الطاقة: 100 VAC to 240 VAC, 50/60 Hz

البيئة٢

درجة حرارة العمل: 0 °C ~ 50 °C
رطوبة العمل: 10 ~ 90%

الشبكة٢

منفذ شبكة الإدارة: 2 × واجهة إيثرنت 10/100/1000 Mbps تتعرف تلقائياً على السرعة (منفذا شبكة على لوحة التبديل ومنفذ شبكة واحد محجوز على اللوحة الرئيسية للتحكم)
بروتوكول النقل: SDK, RTSP, ONVIF

جدار الفيديو٢٠

جدران العرض: 8
مقياس جدار العرض: 88
النافذة المقسمة: مدعوم
النوافذ المفتوحة: 16
تقسيم النافذة لكل شاشة: 1, 4, 6, 8, 9, 16
قدرة نسخ مصدر الإدخال: يمكن للوحة الإخراج الواحدة تكرار ثماني صور بدقة 2K من مصدر الإدخال، لكن لوحة وحدة التحكم في شاشات LED لا تملك قدرة النسخ.
الطبقات لكل شاشة: 8 × طبقات 1080p أو 4 × طبقات 4K
الطبقات لكل جهاز: 512 (مكتمل التركيب باللوحات الإخراجية)
المشاهد: 128
تأخير التبديل التلقائي للمشهد: 400 ms
الخطط: 128
دقة المعاينة: 16 قناة D1 أو 32 قناة CIF؛ 4 قنوات D1 أو 16 قناة CIF عند معاينة صورة جدار الفيديو على عميل مع تركيب جميع لوحات الخدمة في الجهاز
UHD Fusions: ≤ 16
صورة الخلفية: الإجمالي: 8؛ صورة خلفية واحدة على كل جدار فيديو. الدقة: 16382 × 8192 التنسيق: JGP، JPEG
الترجمات: الإجمالي: ≤ 12؛ جدار فيديو واحد: ≤ 3
قائمة العرض على الشاشة (OSD) للإدخال: مدعوم
قص صورة الإدخال: مدعوم 200 نقطة بكسل على الأعلى والأسفل واليسار واليمين.
تأخير فك ترميز مصدر الإشارة المحلي: 50 ms
تأخير فك ترميز مصدر الإشارة عبر الشبكة: 200 ms
العرض المباشر لمصدر الإشارة: مدعوم

عام٥

الوزن الصافي: ≤ 57.54 kg (126.87 lb.) التكوين الكامل، بما في ذلك الهيكل بوزن 31.14 kg (68.65 lb.) و 1.05 kg (2.31 lb.) لكل لوحة خدمة
الوزن الإجمالي: ≤ 105.81 kg (233.48 lb.) التكوين الكامل، بما في ذلك الهيكل بوزن 59.35 kg (130.88 lb.) و 2.02 kg (4.45 lb.) لكل لوحة خدمة
الأبعاد (العرض × الارتفاع × العمق): 442 mm × 354.8 mm × 447 mm (17.4 inch × 13.97 inch × 17.59 inch)
قائمة محتويات العبوة: 1 × كابل تأريض، 1 × كابل مهايئ صوتي، 1 × كابل منفذ تسلسلي، 1 × سلك طاقة تيار متردد، 2 × مزود طاقة، 1 × كتيب المطابقة التنظيمية ومعلومات السلامة
استهلاك الطاقة: ≤ 1000 W (التكوين الكامل)

التنزيلات

٦ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DS-C30S-S23_Datasheet_20250324.pdf 719 KB PDF الأدلة وكتيبات الاستخدام Quick Start Guide_ae012d46.pdf 3.2 MB PDF الأدلة وكتيبات الاستخدام User Manual_4606da55.pdf 3.1 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C30S-S23_04.png 77 KB 0_25 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V2.1.0_250108

أسئلة حول DS-C30S-S23

ما استخدام Hikvision DS-C30S-S23؟

هذا الهيكل بارتفاع 8U ضمن سلسلة C30S لوحدات التحكم في جدران الفيديو. يضم لوحة التحكم الرئيسية وبطاقات الخدمة ومزودي الطاقة التي تعالج الإشارات لجدار العرض. تستخدمه غرف التحكم ومراكز العمليات لعرض تغذيات الكاميرات ومصادر الحاسوب وروابط المؤتمرات على عدة شاشات كبيرة في وقت واحد، وهو مناسب للمكاملين وفرق تقنية المعلومات التي تبني جدارا وليس شاشة واحدة.

هل يأتي الهيكل مع بطاقات الإدخال والإخراج؟

تشمل قائمة التعبئة مكونات الهيكل فقط: سلك التأريض، وسلك محول الصوت، وسلك المنفذ التسلسلي، وسلك الطاقة المتردد، ومزودي طاقة اثنين، ودليل الامتثال والسلامة. تُركب بطاقات الخدمة في الفتحات المختلطة الـ23، ولا تذكر البيانات المصدرية البطاقات ضمن العبوة، لذلك يحدد عرض السعر مجموعة البطاقات المطلوبة. وبعد التركيب يقبل النظام مدخلات VGA وDVI وHDMI وHDMI بدقة 4K وDP بدقة 4K حسب البطاقات المختارة.

كم عدد الشاشات التي يمكن أن يتحكم بها الجهاز في غرفة تحكم بالدوحة؟

عند تركيب بطاقات الخدمة كاملة، يدعم النظام تجميع حتى 88 شاشة وإدارة ثمانية جدران فيديو منفصلة. تخيل غرفة قيادة في الدوحة تخطط لشبكة 4 × 4 تحتاج 16 شاشة؛ يمكنها فتح 16 نافذة في وقت واحد، ووضع ما يصل إلى ثماني نوافذ مصادر بدقة 4K على كل شاشة. ويمكن حفظ حتى 128 مشهدا لاستدعاء التخطيطات بسرعة.

هل يعرض الجهاز تغذيات كاميرات IP وأجهزة NVR لمركز أمني في لوسيل؟

نعم، عند تركيب بطاقة فك الترميز يعالج الجهاز مصادر الشبكة مثل كاميرات IP وأجهزة NVR، ويدعم الوصول عبر ONVIF وRTSP. وعند التهيئة الكاملة تصل سعة فك الترميز إلى 256 قناة، منها 128 قناة بدقة 1080p وبمعدل 30 إطارا في الثانية. يستطيع مركز أمني في لوسيل يراقب عدة مواقع عرض البث المباشر على الجدار، مع تنبيهات تكشف انقطاع الشبكة وتعارض عناوين IP.

ما صيغ الفيديو التي يدعمها الجهاز لفك الترميز؟

تشمل صيغ فك الترميز الشائعة H.264 وH.265 وSmart264 وSmart265 وMJPEG، مع صيغ التغليف PS وTS وES وRTP وHIK. كما يدعم فك ترميز فيديو HD بدقة 16 ميغابكسل. وإذا تعذر فك التدفق الرئيسي، يتحول الجهاز تلقائيا إلى التدفق الفرعي ويعرض تنبيها بخصوص استثناء الفك، وهو ما يساعد على إبقاء الجدار ممتلئا بصور قابلة للاستخدام.

ماذا يحدث إذا تعطل مزود طاقة في مركز قيادة لمستشفى؟

يحتوي الهيكل على ثلاث فتحات لمزودي الطاقة يُركب فيها اثنان، مع تصميم طاقة متكرر ودعم النسخ الاحتياطي الساخن. مدخل الطاقة 100 إلى 240 فولت تيار متردد عند 50/60 هرتز، واستهلاك التهيئة الكاملة حتى 1000 واط. وفي مركز قيادة لمستشفى في منطقة السد، حيث يجب أن يبقى الجدار متاحا، يُعد التكرار السبب الرئيسي لاختيار هذا الهيكل. أكد تفاصيل التعامل مع الأعطال مع فريق سمارت رومز قطر قبل التركيب.

هل يعمل الجهاز في غرفة معدات حارة في مسيعيد أو رأس لفان؟

نطاق درجة حرارة التشغيل من 0 إلى 50 درجة مئوية، ونطاق الرطوبة من 10% إلى 90%. وقد تتجاوز درجات الحرارة الصيفية في مسيعيد ورأس لفان 45 درجة مئوية، لذا يجب وضع الهيكل في غرفة معدات مكيفة ومهواة وليس في مساحة صناعية غير مبردة. تعمل ست مراوح بضبط تلقائي، ويصدر الجهاز تنبيها عند تجاوز حد الحرارة أو عطل المراوح. تحقق من ظروف الغرفة أثناء المعاينة الميدانية.

ما المساحة في الرف والوزن والتبريد التي يحتاجها الجهاز؟

يشغل الهيكل ارتفاع 8U، وأبعاده 442 × 354.8 × 447 مم. يبلغ وزنه الصافي حتى 57.54 كجم في التهيئة الكاملة، منها 31.14 كجم للهيكل و1.05 كجم لكل بطاقة خدمة. اختر رفا تتناسب سعة حمله مع هذا الوزن، واترك مساحة لتدفق الهواء أمام الجهاز وخلفه. ويمكن أن تتضمن المعاينة الميدانية المجانية من فريق سمارت رومز قطر التحقق من مساحة الرف قبل الطلب.

كيف تُدار وحدة التحكم عن بُعد؟

تتوفر الإدارة عبر عميل التحكم، وعميل الويب (IE 8 وChrome 45 فما فوق)، وعميل الهاتف على Android أو iOS. يستطيع المشغلون الحصول على الإعدادات وتعديلها واستيرادها وتصديرها، ومراجعة حالة النظام وسجلاته، وإعادة تشغيل الجهاز واستعادة الإعدادات الافتراضية وترقية الجهاز. وتحدد صلاحيات المستخدمين الموارد التي يستطيع كل مستخدم تشغيلها، وهو ما يناسب غرف التحكم التي تعمل بها عدة فرق.

هل يمكن التحكم في الجهاز بلوحة مفاتيح أو عبر منفذ تسلسلي؟

نعم، تستطيع لوحة مفاتيح شبكية أو لوحة متصلة بالمنفذ التسلسلي التحكم في تغيير النوافذ الفرعية وتشغيل المجموعات والتبديل التلقائي وتغيير المشاهد والتحكم PTZ وتشغيل الجدار. تتوفر واجهة RS-485/RS-232 بسرعة 115200 باود وثماني بتات بيانات، إضافة إلى منفذين للوحة التحكم. كما يتحكم البرنامج في شاشات LCD وشاشات LED. لا تصف البيانات المصدرية التكامل مع أنظمة تحكم خارجية، لذا أكد ذلك قبل الطلب.

ما الفرق بينه وبين الإصدار DS-C30S-S23(V2)؟

تدرج Hikvision الإصدار DS-C30S-S23(V2) ضمن السلسلة نفسها، وتتناول هذه الصفحة الموديل DS-C30S-S23 تحديدا. لا تحدد البيانات المصدرية الفروق بين الإصدارين، لذا لا تفترض أي فرق. اطلب من فريق سمارت رومز قطر مواصفات الإصدار V2، وتأكد من الموديل المناسب لتصميم جدار الفيديو قبل طلب عرض السعر.

هل يمكن لوزارة الشراء عبر أمر شراء أو مناقصة حكومية؟

نعم، تقبل سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها المناقصات المنشورة عبر Monaqasat، ويتم الدفع بتحويل بنكي أو شيك أو أمر شراء. تطلب الجهات الحكومية غالبا فصل الهيكل وبطاقات الخدمة والتركيب في بنود منفصلة، لذا اطلب عرض السعر بهذا التفصيل. يشمل المنتج ضمان الشركة المصنعة، وتصدر عروض الأسعار عادة خلال يوم عمل واحد.
