لوحة إدخال Hikvision DS-C66S-04SDI/4K بأربع قنوات SDI

Name: لوحة إدخال Hikvision DS-C66S-04SDI/4K بأربع قنوات SDI
Brand: Hikvision
SKU: hikvision-ds-c66s-04sdi-4k
Availability: InStock

نظرة عامة

لوحة الإدخال Hikvision DS-C66S-04SDI/4K بأربع قنوات 12G-SDI مخصصة لمتحكمات جدران الفيديو من سلسلة C66S. تستقبل أربعة مصادر بدقة تصل إلى 4K، ولكل مدخل مخرج تمرير، وتقبل معدلات إطارات من 25 Hz إلى 60 Hz. تدعم HDR10 وHLG، وتستقبل أيضا إشارات 6G وHD وSDI 3G. وهي مناسبة لغرف العمليات ومراكز القيادة في قطر التي تغذي جدار عرض من كاميرات أو مشغلات SDI موجودة. اطلب عرض سعر.

ما الذي تضيفه DS-C66S-04SDI/4K إلى متحكم C66S

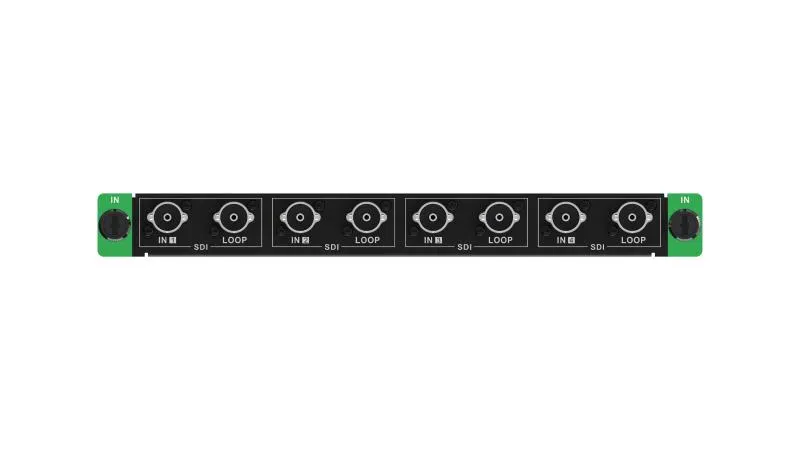

لوحة Hikvision DS-C66S-04SDI/4K هي لوحة إدخال تُركّب في متحكم جدار الفيديو من سلسلة C66S، وليست وحدة مستقلة. تشغل فتحة إدخال في الهيكل، وتنقل أربعة مصادر 12G-SDI إلى معالجة الجدار. لكل مدخل مخرج تمرير مقابل، فيمكن أن تصل الإشارة نفسها إلى شاشة مراقبة أو جهاز تسجيل أو جهاز آخر دون الحاجة إلى موزع منفصل.

نطاق الإدخال من 12G حتى HD

تستقبل اللوحة إشارات 12G-SDI وفق المعيار ST-2082، وتتراجع إلى إشارات 6G (ST-2081) و3G (ST-424) و HD (ST-292). كما تعالج إشارات 3G من المستوى A والمستوى B في وضع DS. تُقبل المدخلات من 25 Hz إلى 60 Hz، بأقصى دقة إدخال تبلغ 4K. وتفيد هذه المرونة في المواقع المختلطة، حيث قد تحتاج كاميرا 4K حديثة ومشغل HD أقدم إلى تغذية الجدار نفسه.

HDR والصوت على كل مدخل

تدعم اللوحة HDR10 وفق المعيارين SMPTE ST 2084 وSMPTE ST 2086، وتدعم HLG أيضا، ما يتيح نقل المحتوى ذي النطاق الديناميكي العالي من الكاميرات أو المشغلات المتوافقة إلى الجدار. ويصل الصوت ضمن الإشارة نفسها عبر أربعة مدخلات صوتية، بقناتين، وبمعدلات أخذ عينات 32 kHz و44.1 kHz و48 kHz. تأكد من أن مصادرك تعمل بأحد هذه المعدلات قبل الطلب.

مواضع الاستخدام في قطر

من السيناريوهات المعتادة:

غرفة عمليات تابعة لوزارة في الدوحة تحتاج إلى عرض مصادر HD قديمة وكاميرات 4K جديدة على جدار واحد دون استبدال كل مصدر.
غرفة تحكم في ملعب بلوسيل تستقبل عدة بثوث حية وتوجه الصوت البرامجي إلى الشاشة خلال الفعاليات.
مركز قيادة في مستشفى بالخليج الغربي يعرض مصادر المراقبة والكاميرات، حيث يمكن نقل مدخلات 4K وHDR إلى الجدار.

ما يجب التخطيط له قبل الطلب

ابدأ بالهيكل، فاللوحة تشغل فتحة إدخال، لذلك احسب الفتحات الحرة في متحكم C66S لديك وحدد عدد مصادر SDI المطلوبة. ثم سجّل صيغة كل مصدر ودقته ومعدل إطاراته للتأكد من وقوعه ضمن النطاق من 25 Hz إلى 60 Hz والمعايير المذكورة أعلاه. لا تحدد بيانات هذه اللوحة نطاق درجة حرارة التشغيل، لذلك أكد ظروف الغرفة مع فريق سمارت رومز قطر قبل التركيب، خاصة في أي مساحة غير مكيفة. خطط لمسارات كابلات الكواكسيال لكل مدخل 12G-SDI، وأكدها خلال المعاينة الميدانية المجانية.

اطلب عرض سعر

أرسل طراز المتحكم وعدد المدخلات المطلوبة وقائمة مصادرك، وسيعد فريق سمارت رومز قطر عرض السعر عادة خلال يوم عمل واحد. يمكن للجهات الحكومية والمدارس الطلب بأمر شراء (LPO) أو عبر المناقصات، والدفع بالتحويل البنكي أو الشيك أو أمر الشراء. اطلب عرض سعر للتأكد من ملاءمة اللوحة لجدارك.

أبرز المزايا

أربعة مدخلات 12G-SDI، ولكل مدخل مخرج تمرير
دقة إدخال تصل إلى 4K وبمعدلات من 25 Hz إلى 60 Hz
دعم HDR10 وHLG على جانب الإدخال
تستقبل إشارات 6G و3G و HD إلى جانب 12G-SDI
أربعة مدخلات صوتية بقناتين وأخذ عينات 32/44.1/48 kHz
تشغل فتحة إدخال في متحكم سلسلة C66S

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

١٠ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

أداء المعالجة١

معدل إطارات الإدخال: 25 Hz to 60 Hz

الهيكل١

الفتحة المشغولة: فتحة الإدخال

عام١

HDR: يدعم HDR10 ومتوافق مع معياري SMPTE ST 2084/SMPTE ST 2086. يدعم HLG.

الصوت١

قناة الصوت: قناتان

مدخل الصوت٢

واجهة إدخال الصوت: 4 × صوت داخل النطاق (in-band)
معدل أخذ عينات الصوت: 32/44.1/48 kHz

مدخل الفيديو٤

نوع واجهة إدخال الفيديو: 12G-SDI
واجهات إدخال الفيديو: 4 (4 مداخل + 4 مخارج تمرير)
أقصى دقة لإدخال الفيديو: 4K
دقة إدخال الفيديو: يدعم إدخال الفيديو القياسي ST-2082 (12G)، وST-2081 (6G)، وST-424 (3G)، وST-292 (HD). يدعم 3G-Level A/Level B (وضع DS).

التنزيلات

٦ ملفًا من الشركة المصنّعة

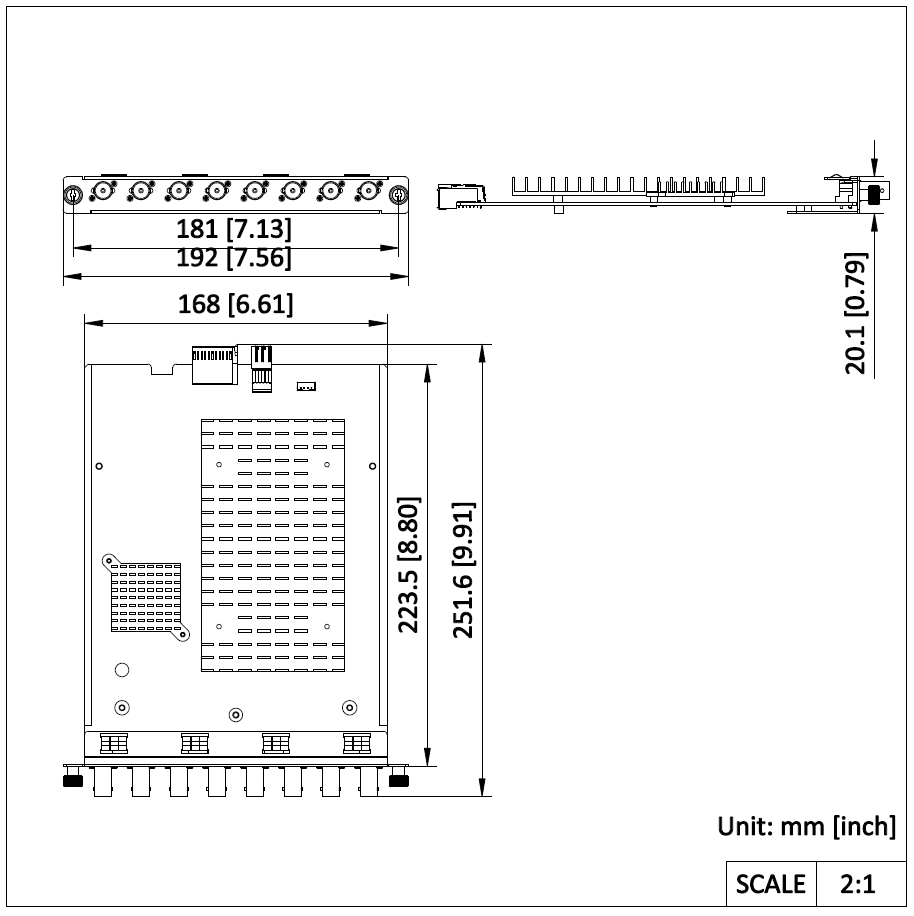

PDF أوراق المواصفات · يفتح في موقع الشركة المصنّعة DS-C66S-04SDI_4K_Datasheet_20260625.pdf PDF الأدلة وكتيبات الاستخدام Quick Start Guide_8e655fcc.pdf 5.2 MB PDF الأدلة وكتيبات الاستخدام User Manual_9465d09a.pdf 6.2 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C66S-04SDI-4K_02.png 2.4 MB 1_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V1.1.1_260902

أسئلة حول DS-C66S-04SDI/4K

ما الاستخدام الرئيسي للوحة Hikvision DS-C66S-04SDI/4K؟

هي لوحة إدخال SDI بأربع قنوات لمتحكمات جدران الفيديو من سلسلة C66S. تنقل أربعة مصادر 12G-SDI إلى معالجة الجدار، فيمكن للكاميرات أو مشغلات الوسائط أو أجهزة التبديل الموجودة أن تغذي الشاشة مباشرة. وهي مناسبة لغرف العمليات ومراكز القيادة وقاعات المحاضرات في قطر التي تجمع عدة مصادر حية على جدار واحد.

أي متحكم تناسبه هذه اللوحة؟

اللوحة مدرجة ضمن سلسلة C66S، وتشغل فتحة إدخال في هذا المتحكم. قبل الطلب، احسب الفتحات الحرة لديك وتأكد من تكوين الهيكل. يمكن لفريق سمارت رومز قطر مراجعة ذلك مقابل إعداد C66S الحالي لديك خلال إعداد عرض السعر، حتى تتأكد من ملاءمة اللوحة لجدارك.

هل تدعم اللوحة 12G-SDI وصيغ SDI الأقدم؟

نعم. تستقبل اللوحة إشارات 12G-SDI وفق المعيار ST-2082، وتعالج أيضا إشارات 6G وفق ST-2081 و3G وفق ST-424 و HD وفق ST-292. كما تدعم 3G من المستوى A والمستوى B في وضع DS. بذلك يمكنك توصيل مصادر 12G الحديثة مع استمرار تشغيل مشغلات HD القديمة على الجدار نفسه.

ما دقة الإدخال ومعدل الإطارات المدعومان؟

أقصى دقة إدخال هي 4K، ويُدعم معدل إطارات للمدخلات من 25 Hz إلى 60 Hz. تحقق من صيغة إخراج كل مصدر ضمن هذا النطاق قبل الطلب، خاصة في المعدات القديمة التي قد تُخرج بمعدل إطارات مختلف.

هل تدعم اللوحة HDR؟

نعم. تدعم HDR10 وفق المعيارين SMPTE ST 2084 وSMPTE ST 2086، كما تدعم HLG. وهذا يتيح وصول المحتوى ذي النطاق الديناميكي العالي من الكاميرات أو المشغلات المتوافقة إلى جدار الفيديو. تأكد من أن أجهزة المصدر تُخرج HDR قبل أن تتوقع ظهوره على الشاشة.

كم عدد المدخلات والمخرجات التي توفرها؟

توفر أربعة مدخلات فيديو وأربعة مخارج تمرير، بمخرج تمرير لكل مدخل. يتيح التمرير استمرار الإشارة نفسها إلى جهاز آخر، مثل شاشة مراقبة أو جهاز تسجيل، دون موزع منفصل. خطط للكابلات الخاصة بالمدخل ومخرج التمرير في كل قناة معا.

هل تنقل اللوحة الصوت مع الفيديو؟

تدعم أربعة مدخلات صوتية ضمن الإشارة نفسها، بقناتين، وبمعدلات أخذ عينات 32 kHz و44.1 kHz و48 kHz. تأكد من أن مصادرك تُخرج صوتا بأحد هذه المعدلات. إذا كانت غرفة التحكم أو الفعالية تحتاج إلى توجيه الصوت إلى الجدار، فخطط لهذا المسار خلال المعاينة الميدانية.

هل تناسب غرفة عمليات تابعة لوزارة في الدوحة تعمل بمصادر قديمة وحديثة؟

نعم، فهذا استخدام شائع. يمكن لمشغلات HD القديمة وكاميرات 4K الحديثة أن تشترك في جدار واحد لأن اللوحة تقبل إشارات 12G وو6G وو3G وHD عبر SDI. ابدأ بحصر كل مصدر وصيغته ومعدل إطاراته، ثم اطلب عرض سعر لعدد المدخلات المطلوب.

هل تناسب غرفة تحكم في ملعب بلوسيل أثناء الفعاليات؟

يمكن استخدامها في غرفة تحكم بملعب تبدل بين عدة بثوث حية على شاشة عرض. المدخلات الأربعة ومخارج التمرير وأقصى دقة إدخال 4K تناسب هذه المهمة. أكد عدد البثوث ومعدلات الإطارات ومعدلات أخذ عينات الصوت مع فريق سمارت رومز قطر قبل الطلب، ورتب معاينة ميدانية مجانية لتخطيط مسارات الكابلات.

هل يمكن استخدامها في مركز قيادة لمستشفى بالخليج الغربي يعرض مصادر المراقبة؟

يمكنها نقل مصادر الكاميرات والمراقبة عبر SDI إلى جدار عرض، بما فيها مدخلات 4K وHDR. ودعم HDR10 وHLG ودقة الإدخال حتى 4K يناسبان المصادر عالية التفاصيل. تحقق أولا من صيغة كل مصدر ومعدل إطاراته، وأكد ظروف الغرفة مع فريق سمارت رومز قطر قبل التركيب.

ما البيئة المناسبة لتركيب اللوحة في ظل حرارة الصيف في قطر؟

لا تحدد بيانات هذه اللوحة نطاق درجة حرارة التشغيل، لذلك يجب أن يؤكد فريق سمارت رومز قطر الظروف قبل التركيب. ركّبها في غرفة تحكم أو مساحة معدات مكيفة، ولا تضعها في مكان غير مهوّى. يمكن للمعاينة الميدانية المجانية فحص الغرفة قبل تثبيت المتحكم.

هل يمكن لجهة حكومية شراء هذه اللوحة بأمر شراء أو عبر مناقصة؟

نعم. تقبل سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها منصة مناقصات، ويمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء. أرسل طراز المتحكم وعدد المدخلات المطلوبة، وعادة ما يُعد عرض السعر خلال يوم عمل واحد. المنتجات مشمولة بضمان الشركة المصنعة.
