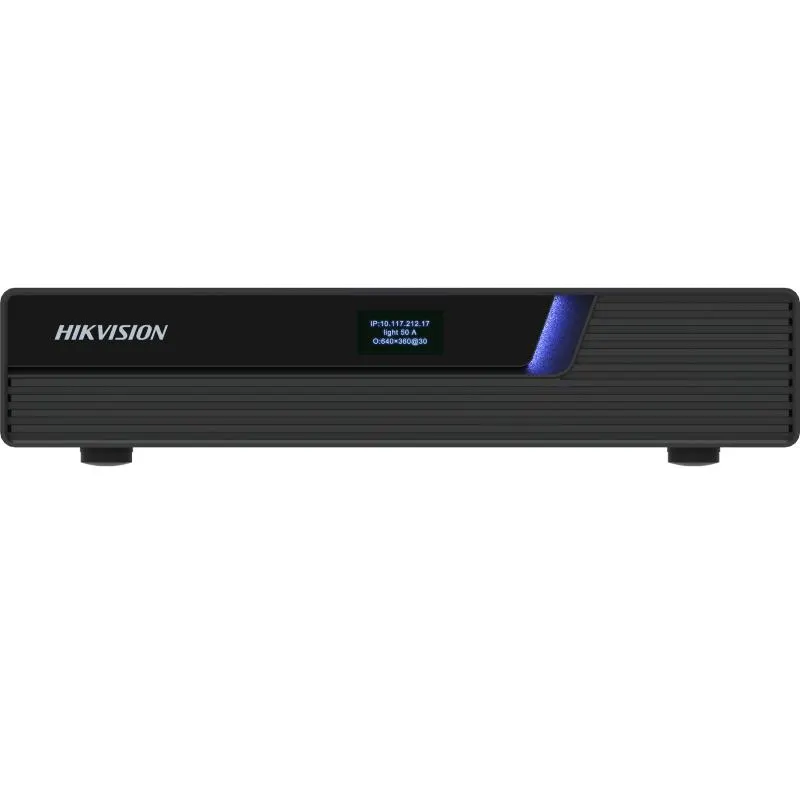

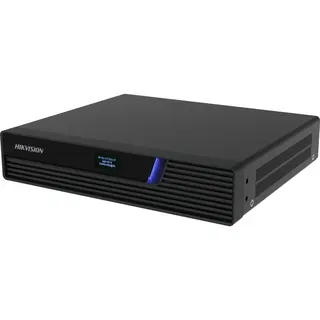

Hikvision DS-C80N-01HI/4K وحدة إدخال HDMI موزعة بدقة 4K

Name: Hikvision DS-C80N-01HI/4K وحدة إدخال HDMI موزعة بدقة 4K
Brand: Hikvision
SKU: hikvision-ds-c80n-01hi-4k
Availability: InStock

نظرة عامة

وحدة الإدخال الموزعة DS-C80N-01HI/4K من Hikvision تستقبل مصدرا واحدا بدقة 4K60 عبر HDMI 2.0 وترسله عبر الشبكة إلى جدار الفيديو. تتضمن منفذ HDMI للإخراج التمريري، وصوتا بقناتين بعمق 24 بت، ومنفذي SFP وEthernet بسرعة 1000 ميغابت مع نسخ احتياطي متبادل، ودعم PoE بمعيار 802.3at. كل وحدة تعمل باستقلالية دون خادم مركزي، وهي مناسبة لغرف القيادة ومراكز التحكم وفرق الصوت والصورة في الجامعات بقطر.

ما وظيفة وحدة الإدخال في الجدار الموزع

يُعد الطراز DS-C80N-01HI/4K وحدة إدخال ضمن نظام جدار الفيديو الموزع من Hikvision. تستقبل مصدر إشارة واحدا بدقة 4K60 عبر منفذ HDMI 2.0، مثل حاسوب العروض أو مشغل الوسائط أو بث كاميرا، ثم تنقله عبر الشبكة إلى وحدات الإخراج التي تغذي الشاشات. وبما أن الإشارة تنتقل كحركة شبكية، يمكن أن يكون المصدر في غرفة أو طابق أو مبنى مختلف عن موقع الجدار.

تعمل كل وحدة بشكل مستقل، ولا يحتاج النظام إلى خادم مركزي. وإذا تعطلت وحدة واحدة، تستمر بقية الوحدات في التشغيل، وهذا مهم في غرف التحكم ومراكز القيادة حيث لا ينبغي لعطل واحد أن يطفئ العرض كله.

المواصفات التي تحدد التصميم

الفيديو: مدخل HDMI 2.0 يدعم حتى 4K بمعدل 60 إطارا في الثانية، مع منفذ HDMI 2.0 للإخراج التمريري، وأخذ العينات بصيغة YUV 444.
الصوت: مدخل ومخرج صوت 3.5 مم بقناتين، بعمق 24 بت وتردد 48 كيلوهرتز.
الشبكة: منفذ SFP بسرعة 1000 ميغابت في الثانية ومنفذ Ethernet بالسرعة نفسها، مع نسخ احتياطي متبادل بينهما.
الطاقة: تغذية عبر PoE بمعيار 802.3at، أو مزود طاقة خارجي لتشغيل مزدوج. الاستهلاك 30 واط كحد أقصى.
التحكم: منفذا RS-232 وRS-485، ومداخل ومخارج IO/IR قابلة للتهيئة، ومرحل، ومنفذ طاقة للأشعة تحت الحمراء بجهد 3.3 فولت.
الحجم: عرض نصف الحجم القياسي، أي أن وحدتين تملآن عرض خزانة واحدة، مع شاشة حالة OLED بدقة 128 × 64 في كل وحدة.

أماكن الاستخدام في قطر

قد تحتاج غرفة عمليات حكومية في الدوحة إلى توجيه مصادر من عدة طوابق إلى جدار من الشاشات. تُركّب وحدة إدخال لكل مصدر في خزانة الاتصالات، وتغذي وحدات الإخراج الشاشات داخل الغرفة. ولأن الوحدة تقبل إشارات الشبكة إلى جانب HDMI، يمكن ربط الكاميرات وأجهزة NVR الموجودة على شبكة المبنى مع دعم بروتوكول ONVIF للوصول إلى الأجهزة.

وفي مدينة التعليم، قد تربط جامعة قاعة محاضرات باستوديو أو بفرع آخر. وتساعد روابط 1000 ميغابت في الثانية والضغط الذي يتكيف مع جودة الشبكة على الحفاظ على وضوح الصورة عندما يختلف عرض النطاق بين المباني. أما منشأة صناعية في مسيعيد أو رأس لفان، فيمكنها وضع الوحدات في غرفة تحكم بينما تبقى المصادر في مبنى المصنع، مع استخدام منافذ RS-485 والمرحل لربط المعدات المحلية.

ما يجب التخطيط له قبل الطلب

ابدأ بالتحقق من درجة حرارة الخزانة. نطاق التشغيل المعتمد من 0 درجة مئوية إلى 50 درجة مئوية، مع رطوبة من 0% إلى 95%. ودرجات الحرارة في قطر تتجاوز 45 درجة مئوية في الصيف، لذلك ينبغي تركيب الوحدات في غرفة اتصالات مكيفة أو خزانة ذات تهوية جيدة، وليس في زاوية حارة من مساحة مشتركة. يبقى التبريد أول ما يجب التأكد منه.

احسب عدد المصادر والشاشات قبل تقديم الطلب. تتعامل كل وحدة مع مدخل HDMI واحد، وتحتاج الخزانة إلى مساحة لوحدتين في كل عرض خزانة. تشمل العبوة سلك الطاقة وحامل التثبيت وحامل التوصيل. خطط لمنافذ المحول الشبكي وميزانية PoE إذا استخدمت 802.3at، أو لمزود الطاقة من 110 إلى 240 فولت عند عدم استخدام PoE. شبكة الكهرباء في قطر 240 فولت، وهي ضمن هذا النطاق. يقدم فريق سمارت رومز قطر مسوحا موقعية مجانية، وننصح بها قبل أي تركيب يضم عدة وحدات لتأكيد التمديدات ومساحة الخزانة.

لطلب عرض سعر لهذا الطراز، أخبرنا بعدد المصادر والشاشات وموقع الخزانات. تصدر عروض الأسعار عادة خلال يوم عمل واحد، ويمكننا العمل بأمر شراء (LPO) أو عبر المناقصات الحكومية، بما في ذلك منصة Monaqasat.

أبرز المزايا

مدخل واحد بدقة 4K60 عبر HDMI 2.0 مع منفذ تمرير
أخذ عينات YUV 444 للحفاظ على دقة الألوان
منفذا SFP وEthernet بسرعة 1000 ميغابت مع نسخ احتياطي
تغذية عبر PoE بمعيار 802.3at أو مزود طاقة مزدوج
تصميم بعرض نصف: وحدتان تملآن عرض خزانة واحدة
نطاق تشغيل من 0 إلى 50 درجة مئوية ورطوبة من 0% إلى 95%

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٤٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

ميزة الجهاز٤

نوع الجهاز: عقدة إدخال
وظيفة KVM: No
العرض المباشر لمصدر الإشارة: مدعوم
النسخ الاحتياطي الساخن للجهازين: مدعوم، ومخصص

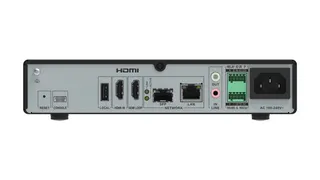

الواجهة١٢

الواجهة الضوئية: قناة واحدة منفذ SFP بسرعة 1000 Mbps
الواجهة الكهربائية: قناة واحدة منفذ إيثرنت بسرعة 1000 Mbps
واجهة USB: 1 × منفذ USB 2.0
نوع الشاشة: شاشة مصفوفة نقطية OLED بدقة 128 × 64
واجهات أخرى: 1 × منفذ وحدة تحكم للتصحيح
واجهة RS-232: قناة واحدة، طرفية Phoenix
واجهة RS-485: قناة واحدة، طرفية Phoenix
واجهة IO/IR IN: قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
واجهة IO/IR OUT: قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
واجهة IR POWER: قناة واحدة، 3.3 V، طرفية Phoenix
واجهة RELAY: قناة واحدة، طرفية Phoenix
واجهة RESET: قناة واحدة

عام١٠

درجة حرارة العمل: 0 °C to 50 °C
رطوبة العمل: 0% to 95%
المؤشر: 1 × مؤشر ضوئي أحادي اللون ثنائي القاعدة، 1 × مؤشر منفذ ضوئي، 1 × مؤشر منفذ شبكة
الوزن الصافي: 1.27 kg (2.80 lb.)
الوزن الإجمالي: 1.62 kg (3.57 lb.)

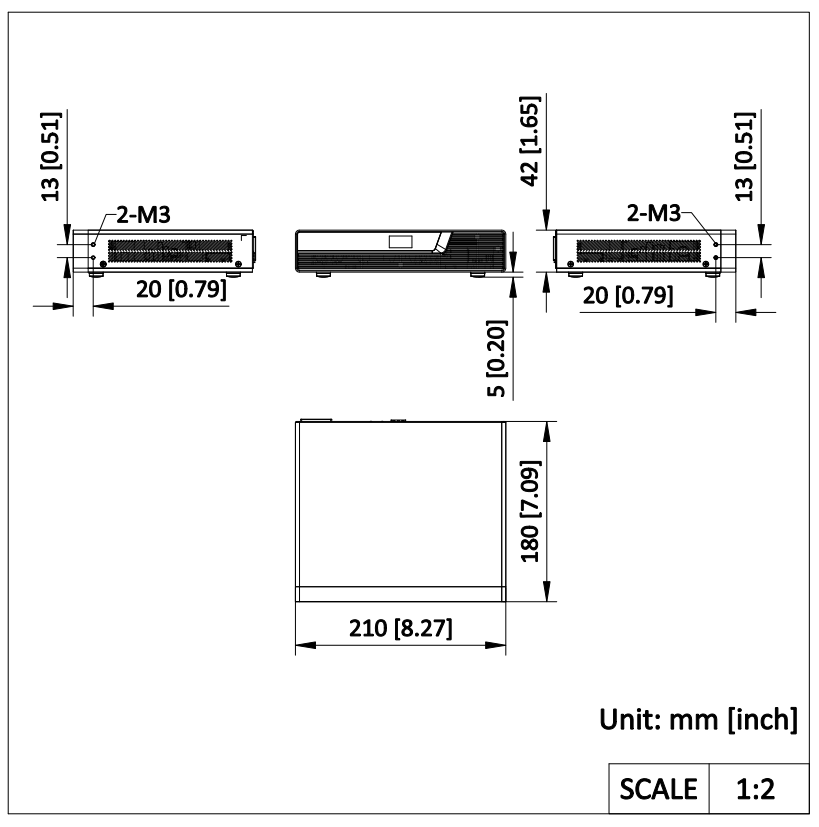

الأبعاد (العرض × الارتفاع × العمق): 210 mm × 42 mm × 180 mm ( 8.27 inch × 1.65 inch × 7.09 inch)
طريقة التركيب: التثبيت المغناطيسي (اختياري)، ترتيب مسطح، التركيب على رف
قائمة محتويات العبوة: 1 × DS-C80N-01HI/4K، 1 × دليل معلومات الامتثال التنظيمي والسلامة، 1 × سلك طاقة، 1 × حامل تثبيت، 1 × حامل توصيل
استهلاك الطاقة: ≤ 30 W
مزود الطاقة: مصدر الطاقة: 110 VAC إلى 240 VAC، 0.7 A POE: بروتوكول 802.3at

الفيديو٦

نوع واجهة إدخال الفيديو: HDMI 2.0
واجهات إدخال الفيديو: 1
أقصى دقة لإدخال الفيديو: 4K60
أخذ عينات الصورة: YUV 444
واجهة إخراج التمرير: قناة واحدة من HDMI 2.0
دقة إدخال الفيديو: 1024 × 768@60 Hz، 1280 × 1024@60 Hz، 1360 × 768@60 Hz، 1440 × 900@60 Hz، 1280 × 960@60 Hz، 1600 × 1200@60 Hz، 1280 × 720p@60 Hz، 1920 × 1080p@60 Hz، 1920 × 1200@60 Hz، 3840 × 2160@30 Hz، 3840 × 2160@60 Hz، 4096 × 2160@30 Hz، 4096 × 2160@60 Hz، دقة مخصصة ضمن النطاق من 1920 × 1080 إلى 4092 × 2160

الصوت٧

واجهات إدخال الصوت: 1
نوع واجهة إدخال الصوت: مقبس صوت متحد المحور 3.5 mm
قناة الصوت: قناتا صوت مزدوجتان
واجهات إخراج الصوت: 1
نوع واجهة إخراج الصوت: مقبس صوت متحد المحور 3.5 mm
الاتصال الصوتي: استخدام منفذ إدخال الصوت ومنفذ إخراج الصوت
معدل أخذ عينات الصوت: 24 بت، 48 KHz

ترميز الفيديو٧

تنسيق ترميز الفيديو: H.265 (الافتراضي)، H.264
قنوات ترميز الفيديو: 1
قدرة ترميز الفيديو: ترميز التدفق الفرعي والتدفق الرئيسي; يشمل ترميز التدفق الفرعي: CIF(352 × 288)، FCIF(704 × 576)، 720p(1280 × 720) يشمل ترميز التدفق الرئيسي: 720p(1280 × 720)، XGA(1024 × 768)، XVGA(1280 × 960)، SXGA(1280 × 1024)، WXGA(1360 × 768)، WSXGA(1440 × 900)، UXGA(1600 × 1200)، 1080p(1920 × 1080)، 1920 × 1200، 3840 × 2160، 4096 × 2160، دقة مخصصة ضمن النطاق من 1920 × 1080 إلى 4092 × 2160
تراكب شعار الإدخال: غير مدعوم
قائمة العرض على الشاشة (OSD) للإدخال: مدعوم، عددها 2 OSD
قص صورة الإدخال: مدعوم، نطاق قيمة القص من الأعلى والأسفل واليسار واليمين: من 0 إلى 200 بكسل
قنوات العرض المباشر: 6 قنوات متزامنة

ترميز الصوت٢

تنسيق ترميز الصوت: G711A، G711U، G722.1، AAC_LC
قنوات ترميز الصوت: 1

التنزيلات

٦ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DS-C80N-01HI_4K_Datasheet_20250728.pdf 717 KB PDF الأدلة وكتيبات الاستخدام Quick Start Guide_2a347848.pdf 3.7 MB PDF الأدلة وكتيبات الاستخدام User Manual_0e8a7d1b.pdf 2.9 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C80N-01HI-4K_04.png 73 KB 0_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V1.2.0_260423

أسئلة حول DS-C80N-01HI/4K

ما الغرض من الطراز DS-C80N-01HI/4K؟

هي وحدة إدخال لأنظمة جدران الفيديو الموزعة. تلتقط مصدر HDMI واحدا بدقة تصل إلى 4K وبمعدل 60 إطارا في الثانية، وترسل الإشارة عبر الشبكة إلى وحدات الإخراج التي تغذي الشاشات. تناسب غرف القيادة ومراكز التحكم وعروض العرض متعددة المواقع، حين يكون المصدر والجدار في مكانين مختلفين. ويمكن إضافة وحدات دخل جديدة مع زيادة عدد المصادر.

هل تحتاج إلى خادم مركزي أو وحدة تحكم مركزية؟

لا. النظام لا مركزي ولا يحتاج إلى خادم مركزي، وتعمل كل وحدة باستقلالية، فلا يوقف عطل وحدة واحدة بقية الجدار. ويمكن للوحدة العمل مع وحدات التحكم المركزية لجدران الفيديو ومراكز الفيديو متعددة الوظائف وأجهزة فك الترميز، لذلك يمكن توسيع نظام مركز قيادة قائم بدلا من استبداله. تحقق من البنية مع فريق سمارت رومز قطر قبل تقديم الطلب.

ما دقات الإدخال التي تقبلها الوحدة؟

يقبل مدخل HDMI 2.0 دقة تصل إلى 4K بمعدل 60 هرتز، بما فيها 3840 × 2160 و4096 × 2160، إضافة إلى دقات الحاسوب والعرض العالي الشائعة من 1024 × 768 حتى 1920 × 1200. كما يقبل دقات مخصصة ضمن النطاق من 1920 × 1080 إلى 4092 × 2160. تُعالج الصورة بأخذ عينات YUV 444، مما يحافظ على تفاصيل الألوان في لوحات المعلومات والجداول. ويبلغ عمق الصوت 24 بت وتردد العينة 48 كيلوهرتز.

هل تدعم كاميرات الشبكة وأجهزة NVR؟

نعم. تدعم الوحدة الوصول إلى مصادر الإشارة الشبكية، بما فيها كاميرات الشبكة وأجهزة NVR، وتصل إلى الأجهزة باستخدام بروتوكول ONVIF. لغرفة مراقبة أمنية في الدوحة تعمل بكاميرات IP، يعني ذلك إمكانية توجيه البث الحالي إلى الجدار. وتدعم العرض المباشر لست قنوات في وقت واحد. يُفضل تأكيد طرازات الكاميرات وإعدادات البث أثناء المسح الموقعي.

كيف تُغذى الوحدة وما استهلاكها؟

يمكن تغذيتها عبر Ethernet بمعيار PoE 802.3at، أو عبر مزود الطاقة الخارجي الذي يقبل 110 إلى 240 فولت تيارا متناوبا بتيار 0.7 أمبير. الاستهلاك 30 واط كحد أقصى. جهد الكهرباء في قطر 240 فولت وهو ضمن هذا النطاق. ويتيح الجمع بين PoE ومزود خارجي تشغيلا مزدوج التغذية يدعم الاستمرارية عند فقدان أحد المصدرين. أدرج قيمة 30 واط في ميزانية PoE وفي تخطيط مصدر الطاقة غير المنقطع.

هل تعمل الوحدة في غرفة معدات حارة في الدوحة؟

نطاق التشغيل من 0 درجة مئوية إلى 50 درجة مئوية، والرطوبة من 0% إلى 95%. وتتجاوز درجات الحرارة الخارجية 45 درجة مئوية في الصيف، لذلك يُفضل تركيب الوحدة في غرفة اتصالات مكيفة أو خزانة ذات تهوية جيدة، وليس في مكان غير مهوى. احتفظ بهامش تحت حد 50 درجة، خاصة داخل الخزانات المغلقة التي تتراكم فيها حرارة المعدات الأخرى. اطلب من فريقنا مراجعة الخزانة قبل الطلب.

كم وحدة تتسع في الخزانة القياسية؟

كل وحدة بعرض نصف، لذلك تعادل وحدتان عرض خزانة واحدة. أبعاد الوحدة 210 × 42 × 180 ملم ووزنها 1.27 كغ. يمكن تركيبها في الخزانة باستخدام حامل التثبيت المرفق، أو وضعها على سطح مستوٍ، أو تثبيتها مغناطيسيا كخيار إضافي. احسب مساحة المحولات الشبكية والكابلات أيضا، واترك مساحة للتهوية حول الوحدات.

ماذا يحدث إذا تعطل رابط الشبكة؟

لكل وحدة منفذ SFP ضوئي بسرعة 1000 ميغابت في الثانية ومنفذ Ethernet بالسرعة نفسها، ويدعم الاثنان نسخا احتياطيا متبادلا. إذا تعطل أحد الرابطين، تستمر الوحدة عبر الآخر، وهذا مفيد لغرف التحكم التي لا تحتمل الانقطاع. تعرض الوحدة حالتها على شاشة OLED مدمجة، كما تعرض واجهة الصيانة حالة الوحدة الرئيسية والوحدات الفرعية. ولأفضل حماية، خصص مسارات مفاتيح منفصلة لكل رابط.

ما وصلات الصوت المتوفرة في الوحدة؟

تتضمن الوحدة مدخل صوت ومخرج صوت بقياس 3.5 مم، كلاهما بقناتين وبعمق 24 بت وتردد 48 كيلوهرتز. يمكن لمنفذ HDMI إخراج الفيديو والصوت معا، أو إرسال الصوت عبر منفذ 3.5 مم وحده. ويدعم النظام اتصال الصوت ثنائي الاتجاه باستخدام مدخل الصوت ومخرجه معا. وهذا مناسب لربط صوت ثنائي الاتجاه بسيط مع موقع بعيد، مثل قاعة محاضرات في مدينة التعليم متصلة باستوديو.

هل يمكن دمج الوحدة مع الإضاءة والستائر ومعدات الغرفة الأخرى؟

توفر الوحدة منفذي RS-232 وRS-485، ومداخل ومخارج IO وIR قابلة للتهيئة، ومرحلا، ومنفذ طاقة للأشعة تحت الحمراء بجهد 3.3 فولت. ويدعم النظام الأوسع التحكم المركزي في الإضاءة والستائر والأجهزة التي تعمل بالأشعة تحت الحمراء، وكذلك شاشات LCD وLED، إضافة إلى التحكم الموجه في كاميرات المؤتمرات والمراقبة. حدد المعدات التي تحتاج إلى دمج وبروتوكولاتها قبل الطلب.

كم وحدة تحتاج غرفة عمليات في الدوحة؟

ابدأ بعدد المصادر، لأن كل وحدة تستقبل مدخل HDMI واحدا، ثم احسب وحدات الإخراج اللازمة لشاشاتك. على سبيل المثال، تحتاج غرفة عمليات وزارية بست إشارات إلى ست وحدات إدخال إضافة إلى وحدات الإخراج للشاشات. أضف وحدات احتياطية إذا كانت الغرفة حرجة. يؤكد المسح الموقعي المجاني مساحة الخزانة ومسارات الشبكة والطاقة قبل تقديم عرض السعر، وتصدر عروض الأسعار عادة خلال يوم عمل واحد.

هل يمكن الشراء بأمر شراء أو عبر مناقصة حكومية؟

نعم. يوفر فريق سمارت رومز قطر هذه الوحدة بأوامر الشراء (LPO) وعبر المناقصات الحكومية، بما فيها منصة Monaqasat، ويقبل الدفع بتحويل بنكي أو شيك أو أمر شراء. وبما أن المنتج يُباع بعرض سعر، أرسل عدد الوحدات والمدخلات المطلوبة وموقع الخزانة، ليُعد العرض على هذا الأساس. ويشمل المنتج ضمان الشركة المصنعة.
