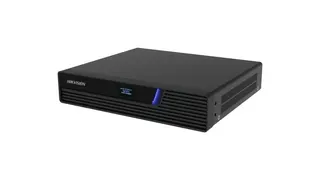

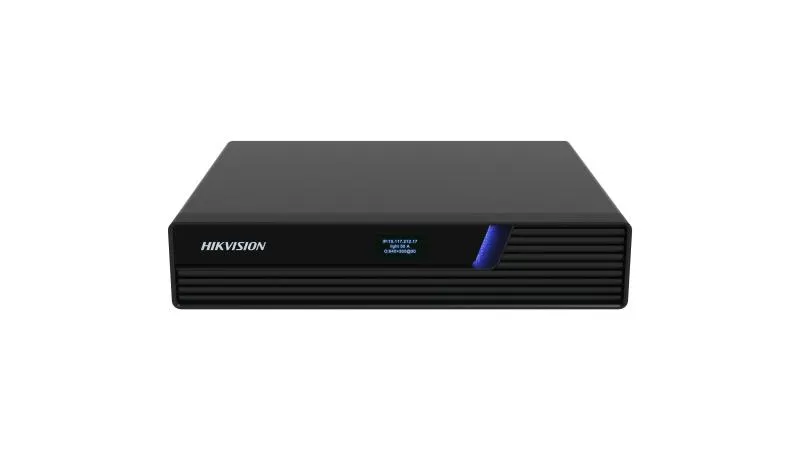

Hikvision DS-C80N-01HO عقدة إخراج HDMI موزعة

Name: Hikvision DS-C80N-01HO عقدة إخراج HDMI موزعة
Brand: Hikvision
SKU: hikvision-ds-c80n-01ho
Availability: InStock

نظرة عامة

عقدة الإخراج DS-C80N-01HO من Hikvision تربط شاشة HDMI واحدة بنظام جدار فيديو موزّع، وتعمل بدقة تصل إلى 1080p عند 60 هرتز. تتصل بالشبكة عبر منفذ SFP بسرعة 1000 ميغابت أو منفذ إيثرنت، وتدعم PoE وتغذية خارجية مزدوجة. شاشة OLED لعرض الحالة ونطاق تشغيل من 0 إلى 50 درجة مئوية يناسبان غرف التحكم والمدارس في قطر. اطلب عرض سعر.

عقدة إخراج تُبقي كل شاشة في الجدار تعمل باستقلالية

الطراز Hikvision DS-C80N-01HO عقدة إخراج مخصصة لأنظمة جدران الفيديو الموزعة. تستقبل الإشارة عبر الشبكة وتغذي شاشة HDMI واحدة، لذلك يمكن تزويد كل شاشة في الجدار بعقدة مستقلة بدلاً من الاعتماد على جهاز مركزي واحد. ولأن كل عقدة تعمل بشكل مستقل، فإن العطل في إحداها لا يوقف بقية الجدار، وهذا مهم في غرف التحكم التي لا يمكن أن تتوقف.

المواصفات التي يحتاجها المشتري

الخرج: منفذ HDMI 1.4 بدقة تصل إلى 1080p، ويشمل 1920 × 1080 عند 60 هرتز و50 هرتز.
الشبكة: منفذ SFP ألياف بصرية بسرعة 1000 ميغابت، ومنفذ إيثرنت بسرعة 1000 ميغابت، مع نسخ احتياطي متبادل بينهما.
فك الترميز: 16 قناة من بث كاميرات الشبكة بدقة 1080p، مع دعم H.264 وH.265 وSmart 264 وSmart 265.
الطاقة: تغذية PoE وفق معيار 802.3at، أو مصدر خارجي من 110 إلى 240 فولت تيار متردد لتغذية مزدوجة، واستهلاك 30 واط أو أقل.
البيئة: درجة حرارة تشغيل من 0 إلى 50 درجة مئوية، ورطوبة من 0 إلى 95%.
الأبعاد: 210 × 42 × 180 مم ووزن 1.08 كغ، وبعرض نصف رف، بحيث تملأ عقدتان عرض رف قياسي واحد.

أين تناسب هذه العقدة في قطر

تظهر ثلاثة سيناريوهات شائعة لاستخدام العقدة لدى الجهات في قطر:

غرفة عمليات لدى جهة حكومية في الدوحة تعرض بث كاميرات من عدة مواقع على جدار بدقة 1080p.
غرفة تحكم جامعية في مدينة التعليم أو لوسيل تعرض كاميرات الحرم وتسجيل المحاضرات على جدار عرض مشترك.
مكتب أمن في فندق أو مركز تجاري في الخليج الغربي يعرض صور كاميرات الشبكة على صفوف من الشاشات يتناوب عليها المشغلون.

التخطيط للتركيب

ابدأ بحصر المخرجات. كل شاشة تحتاج إلى مسار مستقل تتطلب عقدة خاصة بها، لذا يجب تصميم الجدار بعدد كافٍ من العقد. تحقق من ميزانية PoE في منافذ المحول، أو خطط لمصدر طاقة خارجي، واترك مساحة تهوية داخل الخزانة. تشمل المحتويات كابل الطاقة وقوس التثبيت وقوس التوصيل، فضعها في الحسبان عند تحديد مساحة الرف.

قد تتجاوز درجات الحرارة المحيطة في قطر 45 درجة مئوية خلال الصيف. وبما أن العقدة مصممة للعمل بين 0 و50 درجة مئوية، فاحرص على تهوية خزائن المعدات وإبعادها عن أشعة الشمس المباشرة، واطلب معاينة للموقع قبل التركيب. تقدم سمارت رومز قطر معاينة مجانية للموقع، ويصدر عرض السعر عادة خلال يوم عمل واحد.

اطلب عرض سعر

أرسل إلينا عدد الشاشات وعدد الكاميرات وتصميم الرف، وسيعد فريق سمارت رومز قطر عرض سعر للطراز DS-C80N-01HO. تقبل الجهات أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها Monaqasat، ويمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء. اطلب عرض سعر لتحديد عدد العقد المناسب لجدارك.

أبرز المزايا

خرج HDMI 1.4 بدقة تصل إلى 1920 × 1080 عند 60 هرتز
منفذ SFP ومنفذ إيثرنت بسرعة 1000 ميغابت مع نسخ احتياطي متبادل
تغذية PoE وفق معيار 802.3at أو مصدر خارجي من 110 إلى 240 فولت
فك ترميز حتى 16 قناة من كاميرات الشبكة بدقة 1080p
تصميم بعرض نصف، وتتسع عقدتان لعرض رف واحد
نطاق تشغيل من 0 إلى 50 درجة مئوية ورطوبة حتى 95%

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٦٢ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

ميزة الجهاز٣

نوع الجهاز: عقدة الإخراج
وظيفة KVM: No
النسخ الاحتياطي الساخن للجهازين: مدعوم، ومخصص

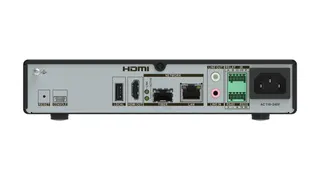

الواجهة١٢

الواجهة الضوئية: قناة واحدة منفذ SFP بسرعة 1000 Mbps
الواجهة الكهربائية: قناة واحدة منفذ إيثرنت بسرعة 1000 Mbps
واجهة USB: 1 × منفذ USB 2.0
نوع الشاشة: شاشة مصفوفة نقطية OLED بدقة 128 × 64
واجهات أخرى: 1 × منفذ وحدة تحكم للتصحيح
واجهة RS-232: قناة واحدة، طرفية Phoenix
واجهة RS-485: قناة واحدة، طرفية Phoenix
واجهة IO/IR IN: قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
واجهة IO/IR OUT: قناة واحدة، طرفية Phoenix، مخصصة بالبرمجيات
واجهة IR POWER: قناة واحدة، 3.3 V، طرفية Phoenix
واجهة RELAY: قناة واحدة، طرفية Phoenix
واجهة RESET: قناة واحدة

جدار الفيديو٢٠

جدران العرض: 32 (إذا تجاوز عدد جدران العرض هذا الحد، يلزم تقييم مخصص.)
مقياس جدار العرض: يدعم جدار العرض الواحد حتى 320 عقدة إخراج. (إذا تجاوز حجم جدار العرض هذا الحد، يلزم تقييم مخصص.)
النوافذ المفتوحة: 17، وتشمل 8 مصادر إشارة محلية، و8 مصادر إشارة شبكية، ونافذة منبثقة واحدة للإنذار
قدرة نسخ مصدر الإدخال: يمكن نسخ الإشارة من عقدة إدخال واحدة إلى إشارات متعددة وإخراجها إلى منافذ إخراج متعددة.
الطبقات لكل شاشة: 17، وتشمل 8 مصادر إشارة محلية، و8 مصادر إشارة شبكية، ونافذة منبثقة واحدة للإنذار
الطبقات لكل جهاز: 1024
المشاهد: 1024
تأخير التبديل التلقائي للمشهد: 400 ms
الخطط: 256
UHD Fusions: 16
صورة الخلفية: حتى 4 صور خلفية. الحد الأقصى لحجم صورة الخلفية المخزنة محليًا هو 16 م. يمكن لكل جدار عرض عرض صورة خلفية واحدة فقط.
دقة الخلفية: 8192 × 4320
تنسيق الخلفية: JPG/JPEG
الترجمات: 4
تراكب الشعار عند الإخراج: غير مدعوم
عرض قائمة الشاشة (OSD) عند الإخراج: غير مدعوم
تأخير فك ترميز مصدر الإشارة المحلي: 50 ms (مصدر إشارة 2K60)، 90 ms (مصدر إشارة 4K60);
تأخير فك ترميز مصدر الإشارة عبر الشبكة: 300ms
العرض المباشر لمصدر الإشارة: مدعوم على العميل.
تقسيم النافذة: 1, 4, 9, 16

عام١٠

درجة حرارة العمل: 0 °C to 50 °C
رطوبة العمل: 0% to 95%
المؤشر: 1 × مؤشر ضوئي أحادي اللون ثنائي القاعدة، 1 × مؤشر منفذ ضوئي، 1 × مؤشر منفذ شبكة
الوزن الصافي: 1.08 kg (2.38 lb.)
الوزن الإجمالي: 1.67 kg (3.68 lb.)

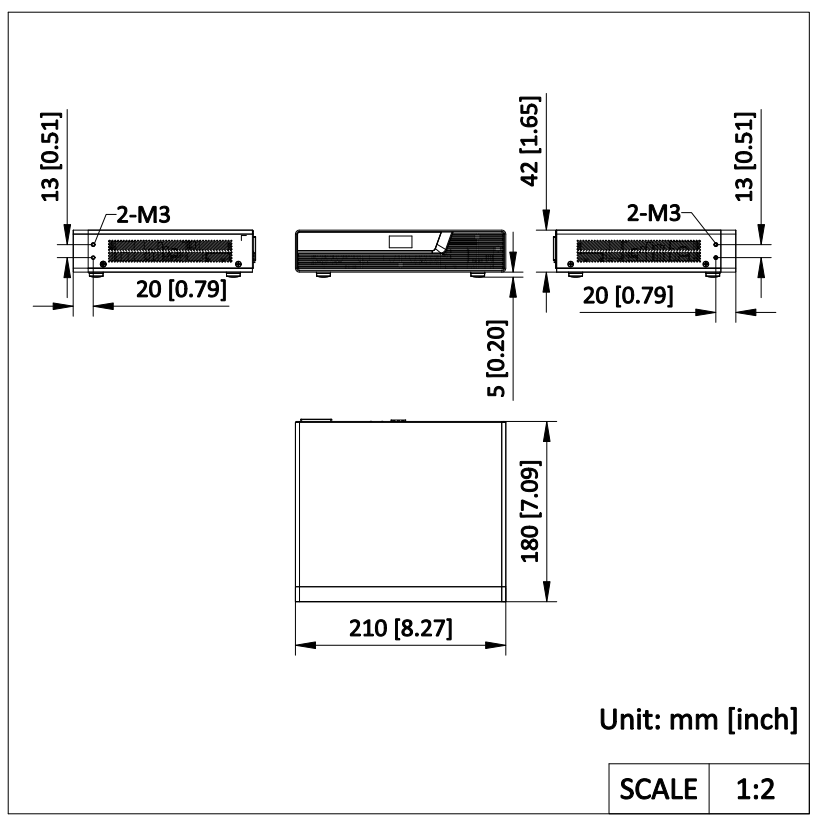

الأبعاد (العرض × الارتفاع × العمق): 210 mm × 42 mm × 180 mm ( 8.27 inch × 1.65 inch × 7.09 inch)
طريقة التركيب: التثبيت المغناطيسي (اختياري)، ترتيب مسطح، التركيب على رف
قائمة محتويات العبوة: 1 × DS-C80N-01HO، 1 × دليل معلومات الامتثال التنظيمي والسلامة، 1 × سلك طاقة، 1 × حامل تثبيت، 1 × حامل توصيل
استهلاك الطاقة: ≤ 30 W
مزود الطاقة: مصدر الطاقة: 110 VAC إلى 240 VAC، 0.7 A POE: بروتوكول 802.3at

الفيديو٥

نوع واجهة إخراج الفيديو: HDMI 1.4
واجهات إخراج الفيديو: 1
أقصى دقة لإخراج الفيديو: 1080P
سعة حمل إخراج الفيديو إلى شاشة LED: حمل المنفذ الواحد 2600000، العرض 288 - 3840، الارتفاع 288 - 2160؛
دقة إخراج الفيديو: 1920 × 1080@60 Hz, 1920 × 1080@50 Hz, UXGA (1600 × 1200@60 Hz), WUXGA (1920 × 1200@60 Hz), SXGA3 (1400 × 1050@60 Hz), WSXGA (1680 × 1050@60 Hz), XGA (1024 × 768@60 Hz), SXGA (1280 × 1024@60 Hz), 1280 × 720@60 Hz, 1280 × 720@50 Hz

الصوت٧

واجهات إدخال الصوت: 1
نوع واجهة إدخال الصوت: مقبس صوت متحد المحور 3.5 mm
قناة الصوت: قناتا صوت مزدوجتان
واجهات إخراج الصوت: 1
نوع واجهة إخراج الصوت: مقبس صوت متحد المحور 3.5 mm
الاتصال الصوتي: استخدام منفذ إدخال الصوت ومنفذ إخراج الصوت
معدل أخذ عينات الصوت: 24 بت، 48 KHz

فك ترميز الفيديو٣

صيغة فك ترميز الفيديو: H.264، H.265، Smart 264، Smart 265
قنوات فك ترميز الفيديو: 16
قدرة فك ترميز الفيديو: قناة واحدة بدقة 32 MP، وقناتان بدقة 16 MP، و4 قنوات بدقة 8 MP، و5 قنوات بدقة 6 MP أو 5 MP، و8 قنوات بدقة 4 MP، و16 قناة بدقة 1080p

فك ترميز الصوت٢

صيغة فك ترميز الصوت: G711A، G711U، G722، G722.1، AAC_LC
قنوات فك ترميز الصوت: 1

التنزيلات

٦ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DS-C80N-01HO_Datasheet_20250324.pdf 704 KB PDF الأدلة وكتيبات الاستخدام Quick Start Guide_2a347848.pdf 3.7 MB PDF الأدلة وكتيبات الاستخدام User Manual_0e8a7d1b.pdf 2.9 MB PDF الكتيبات التعريفية Brochure_Commercial-Display-Solutions-for-Command-Centers_20240628.pdf 13.3 MB PNG الرسومات وملفات CAD DS-C80N-01HO_04.png 73 KB 0_26 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة Firmware_V1.2.0_260423

أسئلة حول DS-C80N-01HO

ما الغرض من الطراز DS-C80N-01HO؟

هو عقدة إخراج لأنظمة جدران الفيديو الموزعة من Hikvision. تستقبل الإشارة عبر الشبكة وتغذي شاشة HDMI واحدة، لذا يمكن لغرفة تحكم في الدوحة بناء جدار تحصل فيه كل شاشة على عقدة خاصة بها. وهي مناسبة للشاشات التي تعرض بث الكاميرات المباشرة أو لوحات التشغيل.

هل يحتاج الجدار الموزع إلى خادم مركزي؟

لا. تعمل كل عقدة بشكل مستقل، وتنص بيانات المصنع على أن عطل عقدة واحدة لا يؤثر في بقية النظام. كما تعمل العقدة مع وحدات التحكم المركزية للجدران وأجهزة الفيديو متعددة الوظائف وأجهزة فك الترميز، مما يتيح البدء بعدد صغير من العقد ثم التوسع لاحقاً.

ما أقصى دقة للخرج عبر HDMI؟

منفذ HDMI من النوع 1.4 مصنف حتى 1080p. تشمل الأنماط المدعومة 1920 × 1080 عند 60 هرتز و50 هرتز، و1920 × 1200 عند 60 هرتز. إذا كانت شاشتك بدقة 4K وتحتاج إلى تغذيتها مباشرة من هذه العقدة، فاستوضح ذلك من فريق سمارت رومز قطر قبل الطلب.

هل يمكن تغذيته عبر Ethernet في مدرسة؟

نعم. تتوافق العقدة مع معيار 802.3at (PoE+)، لذا يكفي منفذ PoE+ في المحول لتشغيلها. ويمكن أيضاً استخدام مصدر خارجي من 110 إلى 240 فولت تيار متردد لتغذية مزدوجة. استهلاك الطاقة 30 واط أو أقل، فتأكد من كفاية ميزانية PoE في خزانة الفصول أو غرفة الشبكة.

هل يعمل على تيار قطر 240 فولت؟

مدخل الطاقة الخارجي مصنف من 110 إلى 240 فولت تيار متردد، وهو يشمل مستوى 240 فولت المستخدم في قطر. تتضمن المحتويات كابل طاقة. وإذا كان الموقع يستخدم مقابس BS 1363 (Type G)، فتأكد من مناسبة قابس الكابل المرفق قبل الطلب بالتنسيق مع فريق سمارت رومز قطر.

كم عدد بثوث الكاميرات التي تفكها العقدة الواحدة؟

تفك العقدة 16 قناة من كاميرات الشبكة بدقة 1080p. وتشمل التشكيلات الأخرى 8 قنوات بدقة 4 ميغابكسل، و2 قناة بدقة 16 ميغابكسل، وقناة واحدة بدقة 32 ميغابكسل. وتدعم H.264 وH.265 وSmart 264 وSmart 265، والتبديل بين البث الرئيسي والبث الفرعي.

ما خيارات الاتصال المتاحة لحرم جامعي؟

لكل عقدة منفذ ألياف SFP بسرعة 1000 ميغابت، ومنفذ إيثرنت بسرعة 1000 ميغابت، ويمكن للمنفذين العمل كنسخة احتياطية لبعضهما. في حرم جامعي بمدينة التعليم، يمكن مد الألياف بين المباني عبر منفذ SFP مع الإبقاء على النحاس كخيار بديل. حدد نوع وحدة SFP المناسبة مع فريق سمارت رومز قطر.

كيف تُركَّب في الرف؟

العقدة بعرض نصف، فتشغل عقدتان عرض رف قياسي واحد. يمكن تركيبها في الرف باستخدام قوس التثبيت، أو وضعها بشكل مسطح، أو تثبيتها مغناطيسياً وهو خيار اختياري. أبعادها 210 × 42 × 180 مم، ووزنها 1.08 كغ. وقبل التركيب يمكن لمعاينة الموقع المجانية تأكيد المساحة المتاحة ومسارات الكابلات.

هل يمكن وضعها في غرفة معدات حارة صيفاً؟

نطاق درجة حرارة التشغيل من 0 إلى 50 درجة مئوية، والرطوبة من 0 إلى 95%. تتجاوز درجات الحرارة في قطر صيفاً 45 درجة مئوية في بعض الأيام، لذا يحتاج الرف إلى تدفق هواء ومكان مبرد، ويجب أن تبقى العقدة ضمن نطاقها المصنف. إذا لم تستطع الغرفة الحفاظ على ذلك، فاطلب من فريق سمارت رومز قطر مراجعة الموقع خلال المعاينة.

هل يمكنه التحكم في أجهزة أخرى في الغرفة؟

تضم العقدة منافذ RS-232 وRS-485، ومداخل ومخارج IO/IR، ومنفذ مرحل (Relay)، ومنفذ طاقة IR بجهد 3.3 فولت. ويدعم النظام التحكم المركزي في الإضاءة والستائر والأجهزة التي تعمل بالأشعة تحت الحمراء. أكد الأجهزة المطلوبة وطريقة توصيلها مع فريق سمارت رومز قطر قبل الطلب.

كيف تتم مراقبة العقدة وصيانتها عن بُعد؟

تحتوي كل عقدة على شاشة OLED ومؤشرات حالة. ويمكن متابعة الحالة عبر العميل الويب (Chrome 45 أو أحدث، أو IE8) وتطبيقات الهاتف لنظامي Android وiOS. كما يمكن ضبط المعلمات وقراءة السجلات وإعادة التشغيل وترقية البرنامج عن بُعد، مع تنبيهات لأعطال الشبكة والحرارة والمروحة.

هل يمكن شراؤها عبر أمر شراء لمناقصة حكومية؟

نعم. تقبل سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها Monaqasat. يصدر عرض السعر عادةً خلال يوم عمل واحد، ويمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء. والمنتجات مشمولة بضمان الشركة المصنعة.
