Sharp VX Series Video Wall Processor · السعر في قطر

Name: معالج جدار الفيديو Sharp VX Series – متحكم متعدد النوافذ معياري
Brand: Sharp
SKU: sharp-vx-series-video-wall-processor
Availability: InStock

نظرة عامة

سلسلة Sharp VX هي معالج لجدران الفيديو قائم على الأجهزة ومبني على هيكل معياري، ويتوفر في أحجام 4U و6.5U و11U. يدعم تخطيطات متعددة النوافذ وصورة داخل صورة والعرض عبر الشاشات والقص، ويقبل مجموعة واسعة من المدخلات تشمل DVI وHDMI وVGA وSDI وIP. يضم التحكم بالتطبيق والوصول متعدد المستخدمين مع صلاحيات منفصلة وخياراً لمزود طاقة احتياطي، ويناسب غرف التحكم والمراكز القيادية والحرم الجامعية في قطر.

ماذا يفعل معالج سلسلة VX

سلسلة VX محطة معالجة لجدران الفيديو مبنية على بنية تعتمد على الأجهزة. يتولى مفتاح التقاطع (Crosspoint) مع معمارية FPGA عالية السرعة معالجة كل إشارة دخل في الوقت الفعلي، وتربط الشركة المصنعة ذلك بتجنب تأخر الصورة وفقدان الإطارات. يستطيع المشغّل ترتيب عدة مصادر في تخطيطات متعددة النوافذ، ووضع صورة داخل صورة، وتوزيع مصدر واحد عبر عدة شاشات، أو قص منطقة محددة من المصدر وعرضها وحدها.

أحجام الهيكل وسعة المدخلات

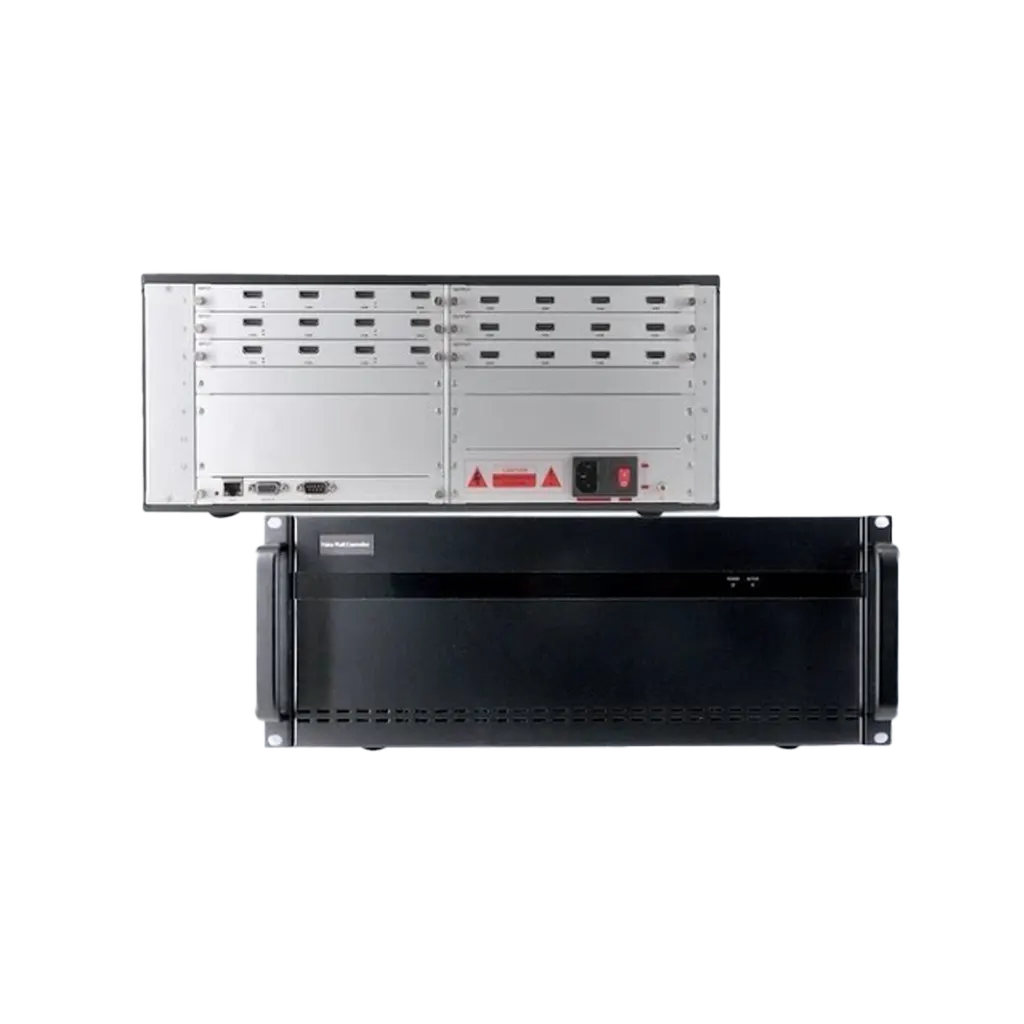

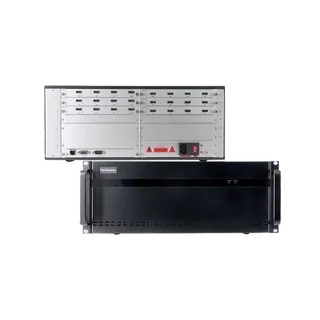

يُصنَّع المعالج بهيكل معياري بثلاثة ارتفاعات، وتُركَّب بطاقات الإدخال والإخراج في فتحاته بحسب الحاجة:

4U: 8 فتحات إدخال قابلة للتوسعة حتى 32، و5 فتحات إخراج قابلة للتوسعة حتى 18
6.5U: 9 فتحات إدخال و9 فتحات إخراج، قابلة للتوسعة حتى 36 لكل منهما
11U: 23 فتحة إدخال قابلة للتوسعة حتى 92، و18 فتحة إخراج قابلة للتوسعة حتى 72

تبلغ أبعاد الأجهزة 41 × 31 سم في الأحجام الثلاثة، مع عمق 17.8 سم للوحدة 4U و28.9 سم للوحدة 6.5U و48.9 سم للوحدة 11U، وتبلغ أوزانها 15 كجم و18 كجم و35 كجم على التوالي.

المدخلات والمخرجات والتحكم

تغطي بطاقات الإدخال واجهات DVI-I وHDMI وVGA والفيديو المركب والمكوّن وSDI مع خرج تمرير، وIP عبر RJ45، إضافة إلى بطاقة 4K بمنفذ HDMI/DP تدعم دقة تصل إلى 3840 × 2160 عند 30 هرتز. أما بطاقات الإخراج فمتوفرة لشاشات LCD عبر HDMI وDVI وVGA، ولشاشات LED عبر HDMI وDVI، مع بطاقة معاينة بمنفذ RJ45.

يتم التحكم عبر RS232 وLAN. يتيح التحكم المدمج بالتطبيق إدارة الجدار من واجهة واحدة، ويتيح الوصول متعدد المستخدمين مع صلاحيات منفصلة أن يمنح المسؤول المشغّلين والمشرفين والفنيين صلاحيات مختلفة. كما تضيف بطاقة الوظائف الاختيارية نصاً متحركاً وخلفيات صورة عالية الدقة، ويمكن تحديد مزود طاقة احتياطي اختيارياً للغرف الحرجة.

مواضع الاستخدام في قطر

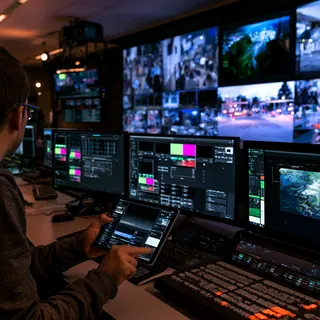

غرفة قيادة وتحكم لوزارة في الدوحة تعرض البث المباشر ولوحات المتابعة ومحتوى الإيجاز على جدار واحد، مع تبديل التخطيطات من وحدة تحكم واحدة.
مركز عمليات في المدينة التعليمية تجمع فيه الجامعة تسجيل المحاضرات ومراقبة الحرم ومصادر العرض البحثي على جدار فيديو واحد.
غرفة مراقبة صناعية في مسيعيد أو رأس لفان تعرض صور كاميرات المنشأة وشاشات العمليات في عرض متعدد النوافذ واحد.

التخطيط قبل الطلب

ابدأ بقائمة المدخلات: أحصِ كل نوع مصدر (DVI أو HDMI أو VGA أو SDI أو IP أو 4K) وحدد الفتحة المناسبة له، لأن حجم الهيكل يجب أن يناسب المدخلات الحالية والمتوقعة. طابق المخرجات مع نوع الشاشات، LCD أو LED، لأن نوع البطاقة يجب أن يتوافق مع الشاشات. وخطط للحمل والمساحة أيضاً: يبلغ وزن الوحدة 11U نحو 35 كجم، لذا يجب التحقق من الرف والأرضية ومسارات الكابلات قبل التسليم.

يعمل الجهاز بمدى دخل طاقة من 100 إلى 240 فولت تيار متردد عند 50/60 هرتز، وهو مدى يشمل تغذية قطر البالغة 240 فولت و50 هرتز. أكّد سلك التغذية وترتيب وحدات التوزيع مع الكهربائي المعتمد. أما الحرارة فيذكر الكتيّب الفني نطاق تشغيل من -10 إلى 50 درجة مئوية ورطوبة من 10% إلى 90% للهيكل 6.5U، ونطاق تخزين من -20 إلى 75 درجة مئوية. ولأن صيف قطر يرفع حرارة الغرف، ركّب الجهاز في غرفة مكيفة ومهوّاة جيداً، وأكّد ظروف التشغيل مع فريق سمارت رومز قطر قبل تثبيت الرف.

تقدم سمارت رومز قطر معاينة موقعية مجانية للتحقق من مساحة الرف والتوصيلات والتهوية قبل التركيب. أرسل قائمة المدخلات ومخطط الجدار وموقع الرف واطلب عرض سعر، وعادةً ما يصدر العرض خلال يوم عمل واحد.

أبرز المزايا

معالجة قائمة على الأجهزة في هيكل معياري
تخطيطات متعددة النوافذ وصورة داخل صورة وعرض عبر الشاشات
حتى 92 فتحة إدخال في الهيكل 11U
تحكم بالتطبيق ووصول متعدد المستخدمين بصلاحيات منفصلة
مزود طاقة احتياطي اختياري
مدخل طاقة 100 إلى 240 فولت، 50/60 هرتز

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

المواصفات الكاملة وورقة البيانات لهذا الموديل متاحة عند الطلب، ونرسلها مع عرض السعر.

التنزيلات

ملف واحد من الشركة المصنّعة

PDF أوراق المواصفات SHARP-VX-Series-Data-sheet.pdf 1.5 MB

أسئلة حول VX Series Video Wall Processor

ما الغرض من معالج جدار الفيديو Sharp VX Series؟

هو معالج قائم على الأجهزة يغذي جدار الفيديو بالمصادر، ويتيح للمشغّل دمج عدة مدخلات في تخطيطات متعددة النوافذ وصورة داخل صورة وعرض عبر الشاشات. يناسب غرف التحكم والمراكز القيادية وأنظمة عرض المعلومات. وفي قطر يُحدَّد غالباً لغرف قيادة الوزارات ومراكز عمليات الجامعات وغرف المراقبة الصناعية التي تحتاج عدة بث مباشر على جدار واحد.

أي حجم هيكل أختار؟

يضم الهيكل 4U ثماني فتحات إدخال قابلة للتوسعة حتى 32، وخمس فتحات إخراج قابلة للتوسعة حتى 18. ويصل الهيكل 6.5U بالإدخال والإخراج إلى 36 فتحة لكل منهما، بينما يستوعب الهيكل 11U حتى 92 مدخلاً و72 مخرجاً. اختر بناءً على عدد المصادر وشاشات الإخراج التي تحتاجها اليوم، ثم أضف هامشاً للتوسع. يناسب جدار غرفة الاجتماعات الصغيرة الهيكل 4U عادةً، بينما تحتاج غرفة التحكم الكبيرة ذات المصادر الكثيرة إلى 11U.

ما أنواع المدخلات المدعومة؟

تغطي بطاقات الإدخال DVI-I وHDMI وVGA والفيديو المركب CVBS والمكوّن YPbPr وSDI مع خرج تمرير وIP عبر RJ45، إضافة إلى بطاقة 4K بمنفذ HDMI/DP تدعم حتى 3840 × 2160 عند 30 هرتز. وتُحدَّد كثير من بطاقات DVI وHDMI وVGA بدقة 1920 × 1200 عند 60 هرتز. اجرد كل نوع مصدر في الغرفة قبل الطلب ليكون لكل مصدر فتحة مناسبة.

هل يمكنه تشغيل جدران LCD وLED؟

نعم، باختيار بطاقة الإخراج المناسبة. تشمل المجموعة بطاقات إخراج LCD عبر HDMI وDVI وVGA، وبطاقات LED عبر HDMI وDVI، إضافة إلى بطاقة معاينة بمنفذ RJ45. حدد تقنية الشاشات المستخدمة لأن بطاقة الإخراج يجب أن تطابقها. أرسل موديل الشاشات عند طلب عرض السعر للتحقق من تشكيلة البطاقات مقابل جدارك.

كيف يُدار المعالج وهل يمكن لعدة أشخاص استخدامه؟

يمكن التحكم عبر RS232 وLAN، ويضم الجهاز تحكماً مدمجاً بالتطبيق لإدارة الجدار عن بُعد. ويتيح الوصول متعدد المستخدمين مع صلاحيات مختلفة للمدير والمشرف والفني أن يملك كل منهم صلاحياته الخاصة. وهذا مناسب لغرفة وزارة في الدوحة يتشارك فيها عدة موظفين جداراً واحداً دون أن يتمكن الجميع من تغيير إعدادات النظام.

هل يعمل الجهاز مع تغذية قطر 240 فولت؟

يذكر الكتيّب الفني مدى دخل طاقة من 100 إلى 240 فولت تيار متردد عند 50/60 هرتز، وهذا المدى يشمل تغذية قطر البالغة 240 فولت و50 هرتز. أكّد سلك التغذية وترتيب وحدات التوزيع مع الكهربائي المعتمد وفريق سمارت رومز قطر قبل التركيب، حتى يُغذّى الرف بشكل صحيح من اليوم الأول.

هل يمكن تركيبه في غرفة حارة أو غرفة خوادم في قطر؟

يذكر الكتيّب الفني للهيكل 6.5U نطاق تشغيل من -10 إلى 50 درجة مئوية ورطوبة من 10% إلى 90%، ونطاق تخزين من -20 إلى 75 درجة مئوية. ولأن الصيف في قطر قد يرفع حرارة الغرف كثيراً، ركّب الرف في غرفة مكيفة ومهوّاة جيداً، وأكّد بيئة التشغيل مع فريق سمارت رومز قطر قبل تثبيت الرف.

هل يُضمّن مزود الطاقة الاحتياطي ضمن الجهاز؟

لا، فمزود الطاقة الاحتياطي خيار إضافي، إذ تدعم سلسلة VX مزود طاقة احتياطياً اختيارياً، ولا يُفترض أنه ميزة قياسية. إذا كانت الغرفة حرجة ولا يمكن أن تتوقف أثناء عطل كهربائي، فحدد الخيار الاحتياطي في طلب عرض السعر حتى يُركَّب منذ البداية.

هل يعرض نصاً متحركاً أو صورة خلفية؟

نعم، عبر بطاقة وظائف اختيارية. تضيف البطاقة دعم النص المتحرك وصورة الخلفية عالية الدقة، وهي مفيدة لإشعارات عامة في بهو مبنى أو شريط رسائل أعلى جدار قاعة مدرسة. حدد بطاقة الوظائف مع الطلب حتى تُركّب في الهيكل أثناء التركيب.

كم مساحة الرف والوزن الذي يجب أن أخطط له؟

تبلغ أبعاد الوحدة 4U نحو 41 × 31 × 17.8 سم بوزن 15 كجم، والوحدة 6.5U بقياس 41 × 31 × 28.9 سم ووزن 18 كجم، والوحدة 11U بقياس 41 × 31 × 48.9 سم ووزن 35 كجم. تحقق من عمق الرف وتحمل الأرضية ومسارات الكابلات قبل التسليم. تقدم سمارت رومز قطر معاينة موقعية مجانية، وهي مفيدة لوحدة 11U الثقيلة في مبنى يصعب الوصول إليه.

كيف تشتري جهة حكومية أو مدرسة هذا الجهاز عبر أمر شراء أو مناقصة؟

تورّد سمارت رومز قطر بموجب عرض سعر، وتقبل أوامر الشراء (LPO) والمناقصات الحكومية، بما فيها منصة مناقصات (Monaqasat). أرسل حجم الهيكل وقائمة المدخلات وموديل الشاشات، وعادةً ما يصدر عرض السعر خلال يوم عمل واحد. ويمكن الدفع بالتحويل البنكي أو الشيك أو أمر الشراء.
