Dahua DSCON3000-4U (متوقف) · البدائل في قطر

Name: Dahua DSCON3000-4U وحدة تحكم متعددة الشاشات لجدران الفيديو
Brand: Dahua
SKU: dahua-dscon3000-4u
Availability: Discontinued

نظرة عامة

وحدة DSCON3000-4U من Dahua هي وحدة تحكم متعددة الشاشات لجدران الفيديو، وقد أوقفت الشركة المصنعة إنتاجها. تُركَّب في هيكل ATCA بارتفاع 4U وعرض 19 بوصة، وتحتوي على اثنتي عشرة فتحة بطاقات، وتقبل مدخلات HDMI وDVI-I وSDI وCVBS، وتفك ترميز 160 قناة بدقة 1080P، وتقسّم الجدار حتى 80 شاشة. وهي مناسبة للجهات في قطر التي تشغّل هذا الطراز أو تحتاج بديلًا لجدار غرفة التحكم، فاطلب عرض سعر لبديل حالي أو متوافق.

ما الذي تفعله وحدة التحكم هذه في جدار الفيديو

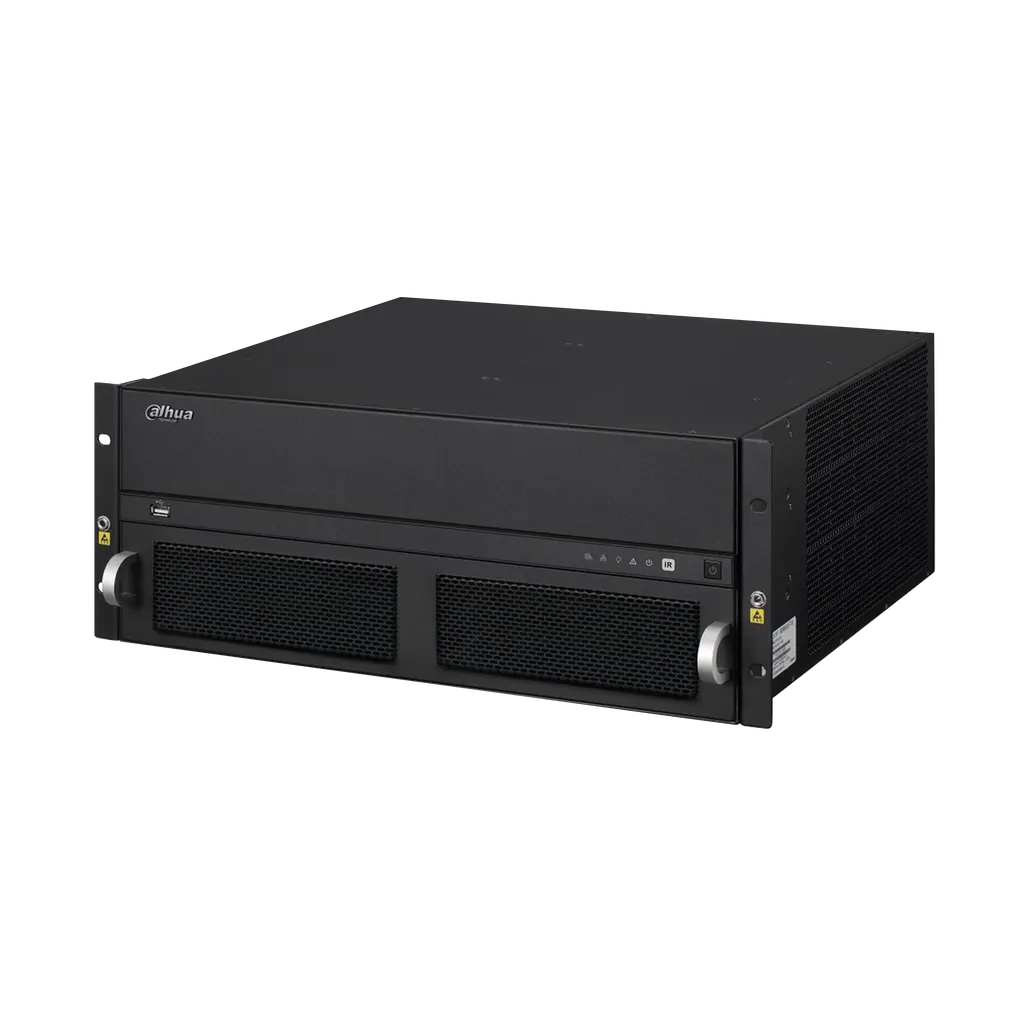

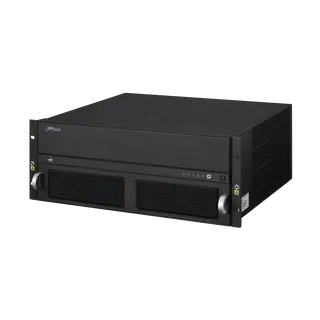

DSCON3000-4U وحدة تحكم متعددة الشاشات من شركة Dahua، وقد أوقفت الشركة المصنعة تصنيعها. تُركَّب الوحدة في غرفة التحكم أو في رف المعدات، فتستقبل مصادر الفيديو التماثلية والرقمية، وتفكّكها، وتوجّهها إلى جدار من شاشات LCD. يستطيع المشغّل تقسيم صورة واحدة على عدة شاشات، والتكبير على مصدر بعينه، ودمج المصادر أو تراكبها، ونقل النوافذ داخل الجدار. ويمكن التحكم من برنامج على الحاسوب، أو من الواجهة المحلية، أو من لوحة مفاتيح الشبكة، أو من جهاز iPad.

الهيكل وفتحات البطاقات والتوسعة

الوحدة صندوق صناعي بعرض 19 بوصة وارتفاع 4U بنظام ATCA، ولوحتها الخلفية سلبية، وتعتمد على ناقل PCI-E. تضم اثنتي عشرة فتحة: لوحتا تحكم رئيسيتان وعشر لوحات لوظائف الفيديو، لذلك يمكن أن تحمل الوحدة حتى عشر بطاقات إدخال وعشر بطاقات إخراج. ويتيح تصميم البطاقات القابلة للتركيب إضافة الوحدات أو استبدالها دون الاستغناء عن الجهاز بأكمله. التغذية الاحتياطية اختيارية، والمروحة تتكيّف مع درجة الحرارة.

المدخلات والمخرجات وقدرة فك الترميز

تشمل بطاقات الإدخال منافذ HDMI مع دعم HDCP، وDVI-I، وَ3G-SDI، وبطاقة CVBS بسعة 32 قناة. ويقبل الهيكل أيضًا فيديو الشبكة من كاميرات IP وأجهزة NVR وما شابهها عبر بروتوكولات TCP وUDP وRTP وRTSP. وتشمل بطاقات الإخراج HDMI 1.3 بثماني قنوات، و3G-SDI بأربع قنوات، وHD-SDI بثماني قنوات. يفك التكوين الكامل 160 قناة بدقة 1080P أو 640 قناة بدقة D1، وتستقبل مصفوفة IP فيه 1024 مدخلًا عبر الشبكة. ويحمل منفذان RJ-45 بسرعة جيجابت حركة التحكم بالمصفوفة والمعاينة.

أماكن الاستخدام في قطر

قد تحتاج غرفة عمليات لوزارة في الدوحة، أو مركز مراقبة لشركة طاقة في رأس لفان، إلى عرض مدخلات كاميرات المراقبة وكاميرات IP ومصادر SDI على جدار واحد، ليتابع الفريق عدة مواقع في الوقت نفسه. وفي مركز تحكم جامعي في المدينة التعليمية، يمكن لميزة التقسيم أن تمدّ بثًّا واحدًا من قاعة محاضرات أو فعالية عبر شاشة كبيرة أثناء المؤتمرات. كما يمكن لغرفة عمليات في مستشفى، أو لفريق تشغيل قرب مطار حمد الدولي، أن يستفيد من سعة تقسيم 80 شاشة لبناء لوحة حالة مباشرة، على أن يعتمد التصميم النهائي على عدد المخارج المركبة.

التخطيط للكهرباء والتبريد والرف

عمق الرف: خصّص 437 مم، فأبعاد الوحدة 482.6 × 437 × 177 مم.
الوزن: يصل إلى 20 كغ في التكوين الكامل، لذا تحقق من قدرة الرف على تحمل الحمل.
الكهرباء: 90 واط كحد أدنى و360 واط في التكوين الكامل، ومدخل معلن بين 115 و230 فولت وتردد 47 إلى 63 هرتز.
البيئة: من -10 إلى 55 درجة مئوية، ورطوبة نسبية من 10% إلى 90%.

لا يشمل نطاق المدخل المعلن مصدر قطر 240 فولت و50 هرتز، لذا أكّد التوافق قبل الطلب. ينبغي أن تكون غرف الرفوف مكيّفة، خاصة في الصيف حين تتجاوز درجات الحرارة الخارجية في قطر 45 درجة مئوية بانتظام. ويستطيع فريق سمارت رومز قطر مراجعة الغرفة خلال زيارة ميدانية مجانية قبل التركيب.

اطلب عرض سعر لبديل

بما أن شركة Dahua أوقفت الطراز DSCON3000-4U، فعلى أصحاب الوحدات الراغبين في التوسعة أو الصيانة مراجعة الدعم المتاح ومقارنة الخيارات الحالية. أرسل إلى فريق سمارت رومز قطر عدد المدخلات والمخرجات وعدد الشاشات وتفاصيل الكابلات والرف، ليعدّ الفريق عرض سعر لبديل حالي أو متوافق، غالبًا خلال يوم عمل واحد. ونقبل أوامر الشراء والمناقصات الحكومية. اطلب عرض سعر اليوم.

أبرز المزايا

موديل متوقف من الشركة المصنعة، مع عرض سعر لبديل حالي
هيكل ATCA بعرض 19 بوصة وارتفاع 4U واثنتا عشرة فتحة بطاقات
فك ترميز حتى 160 قناة بدقة 1080P في التكوين الكامل
تقسيم جدار الفيديو لحد أقصى 80 وحدة عرض LCD
خيارات بطاقات HDMI وDVI-I و3G-SDI وCVBS
نطاق تشغيل من -10 إلى 55 درجة مئوية

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٥١ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الطراز١

الطراز: DSCON3000-4U

معلمات النظام٧

المعالج الرئيسي: معالج دقيق قوي
نظام التشغيل: نظام LINUX مدمج
الناقل: PCI-E
الفتحة: 12 (فتحتان للوحة التحكم الرئيسية، و10 فتحات للوحة وظائف الفيديو)
الوحدة الرئيسية: وحدة الطاقة (طاقة احتياطية اختيارية)، لوحة التحكم الرئيسية، لوحة التحكم، لوحة ناقل PCI-E الخلفية، مروحة ذكية للتحكم في الحرارة
بطاقة إدخال الفيديو: Max. 10
بطاقة إخراج الفيديو: Max. 10

مدخل الفيديو١٧

VI0201UH-DC3000(HDMI): الواجهة قناتان HDMI1.4 تدعم HDCP
سعة الوصول: قناتان بدقة 4K، توافق مع الإصدارات السابقة
VI0401HH-DC3000(HDMI): الواجهة 4 قنوات HDMI1.3 تدعم HDCP
سعة الوصول (2): 4 قنوات بدقة 1080P، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0801HH-DC3000(HDMI): الواجهة 8 قنوات HDMI1.4 تدعم HDCP وI-SYSTEM
سعة الوصول (3): 8 قنوات بدقة 1080P@60Hz (30 إطارًا فعالًا/ثانية)، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0401HD-DC3000 (DVI-I): الواجهة 4 قنوات DVI-I (تدعم VGA/HDMI1.3 مع محول)
سعة الوصول (4): 4 قنوات بدقة 1080P، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0401HS-DC3000(3G-SDI): الواجهة 4 قنوات BNC
تنسيق الإشارة: 3G-SDI، 2.97Gbps
سعة الوصول (5): 4 قنوات بدقة 1080P، توافق مع الإصدارات السابقة
VI3201FB-DC3000 (CVBS): الواجهة قناتان DVI-D، ووصلتان BNC مضفرتان، تعملان كـ 16 في 1
تنسيق الإشارة (2): PAL
سعة الوصول (6): 32ch@960H or D1
فيديو الشبكة: بروتوكول النقل TCP/UDP/RTP/RTSP/RTCP
الأجهزة المدعومة: IPC وNVR وEVS وغيرها
دقة الفيديو: 4K/1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF

خرج الفيديو (بدون فك ترميز)٧

VO0801HH-DC3000 (HDMI): الواجهة 8 قنوات HDMI1.3
التقسيم: حتى 32 طبقة
الدقة: 1920*1080@60Hz (30 إطارًا فعالًا/ثانية)/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*720@60fps/1280*1024@60fps/1024*768@60fps
VO0401HS-DC3000(3G-SDI): الواجهة 4 قنوات BNC
التقسيم (2): حتى 32 طبقة
VO0801HS-DC3000(HD-SDI): الواجهة 8 قنوات BNC
التقسيم (3): حتى 32 طبقة

خرج فك ترميز الفيديو٤

VO0405UH-DC3000(HDMI): الواجهة 4 قنوات HDMI1.4
التقسيم: 1/4/9/16/32، تقسيم حر
قدرة فك الترميز: قناتان بدقة 12Mp (15fps)/4 قنوات بدقة 4K (25fps)/16 قناة بدقة 1080P (25fps)/32 قناة بدقة 720P (25fps)/64 قناة بدقة D1 (25fps)، مع دعم H.265
الدقة: 3840*2160@30fps (HDMI 2 و3)/1920*1080@60fps/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*1024@60fps/1280*720@60fps/1024*768@60fps

مصفوفة التبديل٢

مدخل الفيديو: كاميرا تناظرية، كاميرا رقمية، IPC، NVR، EVS وغيرها
مصفوفة تبديل HD للشبكة IP: 1024 إدخال IP، و160 قناة بدقة 1080p، و320 قناة بدقة 720p، و640 قناة بدقة D1

جدار الفيديو٥

دمج جدار الفيديو: الدمج يدعم دمج جدار الفيديو (بحد أقصى 80 وحدة شاشة LCD)
جدار الفيديو: يدعم الدمج/التكبير/الدمج/التنقل/التراكب
مصدر الإدخال: HD/SD، رقمي/تناظري (يدعم الإدخال الهجين)
منفذ الإخراج: HDMI
وضع التحكم: العميل: PC/واجهة محلية GUI/لوحة مفاتيح شبكية/iPad

الشبكة٣

الواجهة: منفذان RJ-45 (10/100/1000M)
منفذ تسلسلي: 4 منافذ RS232 (1 DB9، 3 RJ45)، للوحدة الطرفية والتحكم 1 منفذ RS485
USB: 3 USB2.0, 1 USB3.0

البيئة التشغيلية٥

مزود الطاقة: 115V~230V، 47Hz~63Hz (مصدر طاقة احتياطي اختياري)
استهلاك الطاقة: 90W (الحد الأدنى للنظام)/360W (التكوين الكامل)
بيئة العمل: من -10°C إلى +55°C (من 14 °F إلى 131 °F) / 10~90%RH / 86~106kpa
الأبعاد: 4U، 482.6 × 437 × 177 مم (19 × 17.2 × 6.97 بوصة) (العرض*العمق*الارتفاع)
الوزن: ≤20 كجم (44.09 رطل) (تكوين كامل)

التنزيلات

٤ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DSCON3000-4U_Datasheet_2021.5.12.pdf 506 KB PDF الأدلة وكتيبات الاستخدام DSCON3000-Embedded-Multi-Screen-Controller_Users-Manual_V3.1.02.pdf 5.0 MB PDF الأدلة وكتيبات الاستخدام Embedded Multi-Screen Controller_User's Manual_V3.0.2.pdf 3.8 MB 1904 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة General_DSCON-3000-4U7U_Eng_P_V2.616.0000000.0.R.190418

أسئلة حول DSCON3000-4U

هل ما زالت الشركة المصنعة تبيع Dahua DSCON3000-4U؟

لا، فقد أوقفت شركة Dahua هذا الطراز، لذلك تتناول هذه الصفحة منتجًا لم يعد في الإنتاج. إذا كانت غرفة التحكم لديك تعمل بوحدة DSCON3000-4U أو كنت تخطط لتوسعتها، يستطيع فريق سمارت رومز قطر مراجعة عدد المدخلات والشاشات ومساحة الرف، ثم تقديم عرض سعر لبديل حالي أو متوافق. وغالبًا ما تُصدر عروض الأسعار خلال يوم عمل واحد.

ما الاستخدام الرئيسي للطراز DSCON3000-4U؟

هو وحدة تحكم متعددة الشاشات لجدران الفيديو، تستقبل المصادر التماثلية والرقمية وتفك ترميزها ثم توجهها إلى شاشات LCD، مع وظائف التقسيم والتكبير والدمج والتراكب. يمكن التشغيل من برنامج على الحاسوب أو الواجهة المحلية أو لوحة مفاتيح الشبكة أو iPad. وهو مناسب لغرف المراقبة التي تحتاج عدة مصادر فيديو مرئية معًا على جدار واحد.

كم عدد الشاشات التي يمكن لوحدة تحكم واحدة تشغيلها؟

تذكر البيانات حدًا للتقسيم يبلغ 80 وحدة عرض LCD. وتعتمد السعة الفعلية على بطاقات الإخراج المركّبة، إذ يتسع الهيكل لعشر بطاقات إخراج كحد أقصى. وإذا كانت غرفة التحكم في الدوحة تخطط لجدار من 16 أو 24 شاشة، فينبغي تأكيد تخطيط البطاقات عبر زيارة ميدانية مجانية قبل الطلب.

كم عدد قنوات الفيديو التي يفكّها الجهاز؟

في التكوين الكامل يفك الهيكل 160 قناة بدقة 1080P أو 640 قناة بدقة D1. وتُصنَّف بطاقة فك الترميز الواحدة عند 16 قناة بدقة 1080P بمعدل 25 إطارًا في الثانية، مع دعم تدفقات H.265. وفي وضع مصفوفة IP عالية الدقة، تستقبل الوحدة حتى 1024 مدخل IP.

ما أنواع المدخلات التي يمكن توصيلها؟

تغطي بطاقات الإدخال منافذ HDMI مع HDCP، وDVI-I، وَ3G-SDI، وCVBS. وتستقبل بطاقة CVBS 32 قناة بدقة 960H أو D1. كما يقبل الهيكل فيديو الشبكة من كاميرات IP وأجهزة NVR وما شابهها عبر بروتوكولات TCP وUDP وRTP وRTSP. أدرج مصادرك وأنواع كاميراتك، وطابقها مع خليط البطاقات قبل الطلب.

هل يدعم مصادر 4K؟

نعم، تستقبل بطاقة الإدخال HDMI 1.4 ذات القناتين مصادر 4K، ويمكن لبطاقة فك الترميز إخراج دقة 3840 × 2160 بمعدل 30 إطارًا في الثانية عبر منفذي HDMI 2 وHDMI 3. ومعظم تصنيفات القنوات في البيانات تخص دقة 1080P، لذا أخبرنا بالمصادر التي تعمل بدقة 4K قبل تحديد حجم النظام.

هل يمكن تركيبه في رف قياسي داخل غرفة تحكم؟

نعم، فهو صندوق بارتفاع 4U وعرض 19 بوصة، وأبعاده 482.6 × 437 × 177 مم، ووزنه لا يتجاوز 20 كغ في التكوين الكامل. خصص عمق رف لا يقل عن 437 مم، وتحقق من قدرة الرف على تحمل الوزن. وركّبه في غرفة مكيّفة، فدرجات الحرارة الخارجية في قطر تتجاوز 45 درجة مئوية في الصيف، بينما يبلغ الحد الأعلى للتشغيل 55 درجة مئوية.

ما متطلبات الكهرباء؟ وهل تتوفر التغذية الاحتياطية؟

التغذية المزدوجة خيار اختياري. المدخل المعلن هو 115 إلى 230 فولت بتردد 47 إلى 63 هرتز، وهذا النطاق لا يشمل مصدر قطر 240 فولت و50 هرتز، لذا أكّد ترتيب الكهرباء مع فريق سمارت رومز قطر قبل الطلب. ويستهلك الجهاز 90 واطًا كحد أدنى و360 واطًا في التكوين الكامل، فاحسب سعة مصدر الطاقة غير المنقطع والدائرة على الحمل الكامل.

هل يمكن التحكم فيه عن بُعد؟

نعم، يمكن إعادة التشغيل والتحديث واستعادة الإعدادات الافتراضية عن بُعد. ويوفر الجهاز منفذي RJ-45 بسرعة جيجابت لحمل التحكم بالمصفوفة والمعاينة، وأربعة منافذ RS232 ومنفذ RS485 للتحكم بالأجهزة، إضافة إلى ثلاثة منافذ USB 2.0 ومنفذ USB 3.0. ويستطيع فريق تقنية المعلومات في جامعة بالمدينة التعليمية إدارة الجدار من مكتب مركزي دون زيارة غرفة المعدات للتعديلات الروتينية.

هل يناسب غرفة عمليات في مستشفى أو جدار تشغيل في مطار؟

يناسب جدار تشغيل كبيرًا، إذ يدعم التقسيم حتى 80 وحدة LCD وتستقبل المصفوفة مصادر الكاميرات وIP. وقبل اعتماد أي تصميم لغرفة عمليات في مستشفى أو لفريق تشغيل قرب مطار حمد الدولي، ينبغي تأكيد بطاقات الإدخال والإخراج والكابلات والتكرار. ولأن الطراز متوقف، اطلب بديلًا حاليًا مع مراجعة التصميم في الوقت نفسه.

ما الذي ينبغي التحقق منه قبل استبدال وحدة تحكم قديمة؟

سجّل أنواع بطاقات الإدخال والإخراج الحالية، وعدد الشاشات ودقتها، والكابلات بين المصادر والوحدة، والمساحة المتاحة في الرف. وتحقق أيضًا من الكهرباء والتبريد في الغرفة. ويمكن لزيارة ميدانية مجانية من سمارت رومز قطر تأكيد هذه التفاصيل، ثم سيعكس عرض السعر جدارك الحالي لا تكوينًا عامًا.

هل يستطيع فريق سمارت رومز قطر توريد بديل وتركيبه؟

نعم، توفر سمارت رومز قطر المعدات وتوصلها إلى البلديات الثماني في قطر، ويتوفر تركيب احترافي. نقبل أوامر الشراء والمناقصات الحكومية، والدفع بتحويل بنكي أو شيك. ولأن البديل قد يختلف في الهيكل أو تخطيط البطاقات، سيتحقق المركّب من الكابلات والكهرباء قبل بدء العمل.
