Dahua الجدران المرئية متوفر

N70(04H16H)

Name: Dahua N70(04H16H) منصة مصفوفة فيديو بارتفاع 3U
Brand: Dahua
SKU: dahua-n70-04h16h
Availability: InStock

Dahua N70(04H16H) منصة مصفوفة فيديو بارتفاع 3U

واتساب

السعرعند الطلب

عرض السعرخلال يوم عمل

التوريدحسب توفر المخزون، ونؤكده مع العرض

PDFتنزيل ورقة المواصفات

نظرة عامة

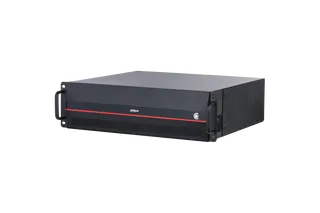

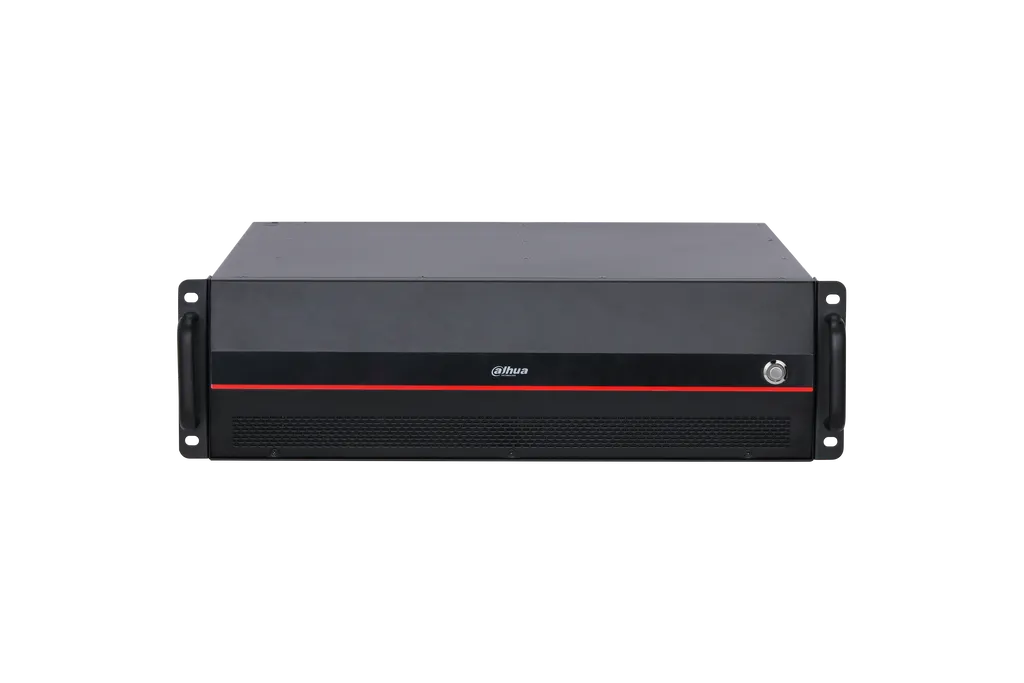

منصة Dahua N70(04H16H) جهاز مصفوفة فيديو بارتفاع 3U يُركَّب في خزانة قياسية مقاس 19 بوصة، ويفك تشفير تدفقات الفيديو ويوزعها على جدار عرض. تستقبل مدخلين بدقة 4K أو مدخلين بدقة 1080p، وتُخرج حتى 16 إشارة HDMI لتقسيم الصورة على 16 شاشة، وتدعم H.265 وH.264 وONVIF. ويناسب خيار التغذية المزدوجة غرف الأجهزة، لذلك يلائم غرف المراقبة الأمنية في قطر حيث يكون بث الفيديو المستمر ضرورياً. اطلب عرض سعر.

ما الذي يقدمه الجهاز في غرفة التحكم

منصة Dahua N70(04H16H) هي منصة مصفوفة فيديو بارتفاع 3U تُثبَّت في خزانة قياسية مقاس 19 بوصة. تستقبل تدفقات الفيديو الشبكية من الكاميرات وأجهزة التسجيل، ثم تفك تشفيرها وتعرضها على مجموعة شاشات HDMI، فيتابع المشغّلون كل المصادر على جدار واحد. ويمكن إدارة التخطيطات من المتصفح أو برنامج سطح المكتب أو تطبيق الهاتف أو لوحة مفاتيح الشبكة، وهذا يتيح لعدة أشخاص في الغرفة أو خارجها ضبط العرض نفسه.

المدخلات والمخرجات وقدرة التجزئة

يقبل الجهاز قناتين بدقة 4K عند 60 هرتز أو قناتين بدقة 1080p عند 60 هرتز، ويُخرج حتى 8 قنوات بدقة 4K و8 قنوات بدقة 1080p. وفي التكوين الكامل يمكن تجزئة صورة واحدة على 16 شاشة، مع التحجيم ودمج الفيديو وتحريك النوافذ وتراكبها وفتحها داخل المنصة. ويمكن ترتيب النوافذ وفق تقسيمات 1 أو 4 أو 6 أو 8 أو 9 أو 16 أو 25 أو 36، أو وفق شبكة M × N مخصصة.

16 مخرج HDMI: 8 من نوع HDMI 2.0 و8 من نوع HDMI 1.3
4 مدخلات HDMI: منفذان من نوع HDMI 2.0 ومنفذان من نوع HDMI 1.3

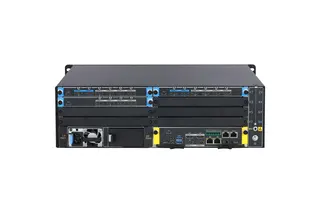

الاتصال: منفذا شبكة RJ-45، ومنفذان RS-232، ومنفذ RS-485، ومنفذا USB 3.0

فك التشفير وإدارة المشاهد

يفك الجهاز تشفير تدفقات H.265 وH.264 وSVAC وMPEG4 وMJPEG بدقات تتراوح من D1 حتى 32 MP. ويتوافق مع بروتوكولات ONVIF وRTSP وبروتوكولي Dahua وHikvision الخاصين. ويُصنَّف الجهاز بحد أقصى 400 قناة فك تشفير، لكن هذا الرقم مرتبط بتكوين محدد، فمثلاً 192 قناة بدقة 1080p عند 25 إطاراً في الثانية، مع عدم عبور النوافذ حدود الشاشات، وعرض المخرجات بدقة 1080p، وبقاء تدفق البيانات ضمن حدود عرض النطاق الشبكي. ويمكن حفظ حتى 128 مشهداً، لكل منها تخطيط مستقل على جدار العرض، إلى جانب ضبط لون الخلفية الافتراضية. كما توفر المنصة حزمة SDK للتطوير.

أين يناسب الجهاز في قطر

تُعد غرفة المراقبة الأمنية في أحد المباني الحكومية بالمشيرب حالة نموذجية، إذ تُجمع فيها تغذيات عدة شبكات كاميرات على جدار فيديو واحد، ويتنقل المشغلون بين المشاهد المحفوظة خلال كل مناوبة. ويمكن لفريق التشغيل في جامعة بمدينة التعليم تخصيص نافذة لكل مبنى واستخدام تقسيمات مخصصة تطابق طريقة تجميع المواقع. وفي منشأة صناعية بمسيعيد، يعرض الجهاز كاميرات المصنع وبوابات الدخول على شاشة مركزية، مع إمكانية التحكم من المتصفح أو الهاتف خلال المناوبات الليلية.

ما ينبغي تخطيطه قبل الطلب

خصص 3U من مساحة الخزانة. أبعاد الجهاز 484.0 × 477.7 × 132.0 مم، ووزنه الصافي 14.09 كجم والإجمالي 16.6 كجم، ويستهلك حتى 140 واط. ويقبل مصدر التغذية مدى 100 إلى 240 فولت تيار متردد عند 50 إلى 60 هرتز، وهو ما يشمل تغذية قطر البالغة 240 فولت و50 هرتز. مدى التشغيل المحدد من -10 إلى +50 درجة مئوية، لذا يُفضَّل وضع الخزانة في غرفة مكيفة ذات تهوية جيدة، لا في مكان مغلق غير مهوّى في فصل الصيف. يُسلَّم الجهاز بمصدر تغذية واحد، والتغذية المزدوجة خيار يُحدَّد ضمن الطلب. واترك مساحة خلف الجهاز لكابلات HDMI وEthernet وRS-485 والطاقة.

يوفر فريق سمارت رومز قطر توريد جهاز N70(04H16H) في جميع البلديات الثماني للدولة مع التركيب المهني، ويقدّم معاينة مجانية للموقع للتحقق من مساحة الخزانة ومسارات الكابلات وتخطيط الشاشات قبل الشراء. اطلب عرض سعر، وسيرد الفريق عادةً خلال يوم عمل واحد.

أبرز المزايا

خزانة 3U قياسية مقاس 19 بوصة مع 8 فتحات للبطاقات
مدخلان بدقة 4K عند 60 هرتز أو مدخلان بدقة 1080p
16 مخرج HDMI لتجزئة الصورة على 16 شاشة
فك تشفير H.265 وH.264 وSVAC وMPEG4 وMJPEG
تغذية كهربائية مزدوجة متكررة كخيار إضافي
حتى 128 مشهداً محفوظاً مع تخطيطات مخصصة للجدار

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٣٦ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

النظام٤

المعالج الرئيسي: معالج ثماني النوى عالي الأداء 64 بت
نظام التشغيل: نظام التشغيل Embedded Linux
الناقل: ناقلان مزدوجان للشبكة والمنافذ التسلسلية
الهيكل: خزانة بالحجم القياسي مزودة بمزود طاقة مزدوج ومروحة ذكية بالتحكم الحراري في درجة الحرارة.

المنفذ٩

USB: منفذان USB 3.0
منفذ الشبكة: منفذان RJ-45 من نوع Ethernet ذاتي التكيف بسرعة 10/100/1,000 Mbps
RS-232: 2
RS-485: 1
HDMI: 4 منافذ إدخال، منها منفذا HDMI 2.0 ومنفذا HDMI 1.3. 16 منفذ إخراج، منها 8 منافذ HDMI 2.0 و8 منافذ HDMI 1.3.
منفذ إدخال الإنذار: منفذا إدخال إنذار.
منفذ إخراج الإنذار: منفذ إخراج إنذار واحد.
منفذ إخراج الصوت: منفذ تفرعي 3.5 mm واحد
منفذ Type-C: منفذ Type C واحد

الوظيفة١٠

قابلية التشغيل البيني: ONVIF; RTSP; Dahua Private; Hikvision Private
بروتوكول النقل: TCP; UDP; RTP; RTSP; RTCP
أقصى تكوين للنظام: Supports up to 400 decoding channels, including 16-ch 32 MP@25 fps (only H265), 24-ch 24 MP@25 fps (only H265), 36-ch 12 MP@25 fps, 48-ch 8 MP@25 fps, 60-ch 6 MP@25 fps, 76-ch 5 MP@25 fps, 96-ch 4 MP@25fps, 124-ch 3 MP@25 fps, 192-ch 1080p@25 fps, 320-ch 720p@25 fps, and 400-ch D1@25 fps HD video decoding capability (window does not cross screens, AI rule display is not enabled, output resolution is 1080p, and scene performance data does not exceed network bandwidth limits). Supports 2-ch 4K@60 fps and 2-ch 1080p@60fps input. Supports 8-ch 4K@60 fps and 8-ch 1080p@60 fps output. Output support
الوصول إلى إشارات الشبكة: يدعم الوصول إلى ما يصل إلى 1,024 قناة شبكية.
دمج الشاشات: التهيئة الكاملة تدعم تجزئة ما يصل إلى 16 شاشة.
وظيفة الشاشة المجزأة: يتضمن ميزات التجزئة والتحجيم ودمج الفيديو والتجوال وفتح النوافذ والتطبيق بطبقات.
إدارة الأجهزة: يدعم الإشارات المحلية والشبكية ومجموعات الإشارات المخصصة.
SDK: يدعم التطوير الثانوي، ويوفر حزمة SDK للمنصة.
وضع التحكم: يدعم العمليات عبر الواجهة الرسومية المحلية والاتصال بصفحة الويب وعميل الكمبيوتر وعميل الجوال ولوحة المفاتيح الشبكية.
عرض متعدد الشاشات: يدعم التقسيم إلى 1، 4، 6، 8، 9، 16، 25، و36، والتقسيم المخصص M × N.

عام١٣

مزود الطاقة: 100–240 VAC؛ 50–60 Hz؛ 8 A؛ استبدال ساخن
تكرار الطاقة: يدعم مزودي طاقة مزدوجين احتياطيين. المرفق: مزود طاقة واحد. اختياري: مزود طاقة مزدوج
استهلاك الطاقة: ≤ 140 W
درجة حرارة التشغيل: -10 °C to +50 °C (+14 °F to +122 °F)
رطوبة التشغيل: من 10% إلى 90% (RH)، بدون تكثف
درجة حرارة التخزين: -10 °C to +50 °C (+14 °F to +122 °F)
رطوبة التخزين: من 10% إلى 90% (RH)، بدون تكثف
أبعاد المنتج: 484.0 mm × 477.7 mm × 132.0 mm (19.06" × 18.81" × 5.20") (L × W × H)
أبعاد التغليف: 580.0 mm × 560.0 mm × 267.0 mm (22.83" × 22.05" × 10.51") (L × W × H)
الوزن الإجمالي: 16.6 kg (36.60 lb)
الوزن الصافي: 14.09 kg (31.06 lb)
السلسلة: N70
النوع: الخادم

التنزيلات

٩ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات N70(04H16H)_V2_datasheet_20260715.pdf 3.1 MB PDF الأدلة وكتيبات الاستخدام N70(04H16H)_INSTALLATION_METHOD_EN.pdf 278 KB PDF الأدلة وكتيبات الاستخدام Video Matrix Platform (N70)_Quick Start Guide_V1.0.2.pdf 2.1 MB PDF الأدلة وكتيبات الاستخدام Video Matrix Platform (N70)_User Manual_V1.0.0.pdf 4.3 MB PDF الرسومات وملفات CAD N70(04H16H)_DIMENSIONS.pdf 194 KB PDF الرسومات وملفات CAD N70(04H16H)_PORT.pdf 169 KB PDF الرسومات وملفات CAD N70(04H16H)_Rendergraph_Application_EN.pdf 271 KB 2607 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة General_VideoNexus-N70_ALL_Eng_SDA_V4.005.0000000.0.R.260721 DOCX مستندات أخرى N70(04H16H)_A&E_20260901213032.docx 32 KB

أسئلة حول N70(04H16H)

ما الغرض من جهاز Dahua N70(04H16H)؟

هو منصة مصفوفة فيديو بارتفاع 3U تفك تشفير تدفقات الشبكة وتعرضها على جدار فيديو أو مجموعة شاشات HDMI. تستخدمها غرف التحكم في الجهات الحكومية والمرافق ومراكز الأمن لجمع عدة مصادر كاميرات على شاشة واحدة. يقبل مدخلين بدقة 4K عند 60 هرتز أو مدخلين بدقة 1080p عند 60 هرتز، ويُخرج حتى 16 إشارة HDMI.

كم شاشة يمكن أن يغذيها جهاز واحد من N70(04H16H)؟

في التكوين الكامل تُجزأ صورة واحدة على 16 شاشة. يحتوي الجهاز على 16 مخرج HDMI، منها 8 من نوع HDMI 2.0 و8 من نوع HDMI 1.3، ويدعم خرج 8 قنوات بدقة 4K و8 قنوات بدقة 1080p. تدعم المخرجات دقات فائقة تصل إلى 4096، ويدعم مخرج HDMI OUT3 الدقة فائقة العرض حتى 2048. أكّد تخطيط الجدار مع فريق سمارت رومز قطر قبل الطلب.

هل يعمل الجهاز مع كاميرات من علامات تجارية أخرى؟

يدعم الجهاز بروتوكولات ONVIF وRTSP وبروتوكولي Dahua وHikvision الخاصين، ويفك تشفير تدفقات H.265 وH.264 وSVAC وMPEG4 وMJPEG. ويعتمد التوافق الفعلي على طراز الكاميرا أو جهاز التسجيل وصيغة التدفق الذي يرسله. أكّد طراز الجهاز وإعدادات التدفق مع فريق سمارت رومز قطر قبل الطلب.

كم عدد قنوات فك التشفير التي يدعمها؟

الحد الأقصى 400 قناة، لكنه مرتبط بتكوين محدد. فمثلاً يدعم 192 قناة بدقة 1080p عند 25 إطاراً في الثانية، أو 16 قناة بدقة 32 MP عند 25 إطاراً في الثانية بصيغة H.265 فقط. تنطبق هذه الأرقام عندما لا تعبر النوافذ حدود الشاشات، ويكون وضع عرض قواعد الذكاء الاصطناعي متوقفاً، والمخرجات بدقة 1080p، وتبقى البيانات ضمن حدود عرض النطاق الشبكي. خطط لعدد الكاميرات وفق هذه الشروط.

هل التغذية الكهربائية المزدوجة مضمّنة؟

لا، يُسلَّم الجهاز بمصدر تغذية واحد، والتغذية المزدوجة خيار يُحدَّد مع الطلب. يقبل المصدر مدى 100 إلى 240 فولت تيار متردد عند 50 إلى 60 هرتز بتيار 8 أمبير، ويدعم الاستبدال أثناء التشغيل. وتكون هذه الخاصية مهمة لغرف الأجهزة في البنوك والجهات الحكومية، حيث يؤدي تعطل مصدر واحد إلى توقف الجدار، لذا حدّدها عند اطلب عرض سعر.

هل يعمل الجهاز على كهرباء قطر البالغة 240 فولت؟

مدى التغذية 100 إلى 240 فولت تيار متردد عند 50 إلى 60 هرتز، وهذا يشمل تغذية قطر البالغة 240 فولت و50 هرتز. يستهلك الجهاز حتى 140 واط. لا تحدد البيانات المتوفرة نوع القابس، لذا أكّد سلك الطاقة ومقبس BS 1363 من النوع G مع فريق سمارت رومز قطر قبل التركيب.

هل يمكن تشغيله في غرفة حارة في قطر؟

مدى التشغيل المحدد من -10 إلى +50 درجة مئوية، برطوبة من 10% إلى 90% دون تكاثف. تتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية أحياناً، لذا ركّب الجهاز في غرفة مكيفة أو خزانة ذات تهوية جيدة، وتجنب أماكن التخزين المغلقة. يحتوي الهيكل على مروحة تحكم ذكي في الحرارة، لكن يجب أن تبقى حرارة الغرفة ضمن المدى المحدد.

ما المساحة التي يحتاجها الجهاز في الخزانة؟

يحتاج 3U من خزانة قياسية مقاس 19 بوصة. أبعاده 484.0 × 477.7 × 132.0 مم، ووزنه الصافي 14.09 كجم، ووزنه الإجمالي مع التغليف 16.6 كجم. تحقق من عمق الخزانة مقابل الكابلات الخلفية لـ HDMI وEthernet وRS-485 والطاقة، واترك مساحة كافية لتهوية الجهاز.

كيف تستخدم غرفة مراقبة أمنية في المشيرب هذا الجهاز؟

يمكن لغرفة مراقبة أمنية حكومية في المشيرب أن تجمع تغذيات عدة شبكات كاميرات على جدار فيديو واحد. يستطيع المشغلون حفظ حتى 128 مشهداً، لكل منها تخطيط خاص، والتنقل بينها أثناء المناوبة. وتتم إدارة المشاهد من المتصفح أو برنامج سطح المكتب أو تطبيق الهاتف أو لوحة مفاتيح الشبكة، فلا يحتاج المشرف إلى الوجود داخل الغرفة لتعديل العرض.

كيف يستخدم حرم جامعي في مدينة التعليم الجهاز؟

يستطيع فريق التشغيل في حرم جامعي بمدينة التعليم مراقبة عدة مبانٍ بتخصيص نافذة لكل مبنى ضمن تقسيم M × N مخصص. ويدعم الجهاز المصادر المحلية والشبكية ومجموعات الإشارات المخصصة، لذا يمكن تنظيم المصادر حسب المبنى أو حسب الوظيفة. ويمكن تغيير التخطيطات مع تبدل احتياجات الحرم بين الفعاليات والعمل الاعتيادي.

هل يناسب الجهاز منشأة صناعية في مسيعيد أو رأس لفان؟

نعم، لعرض مركزي يُظهر كاميرات المصنع وبوابات الدخول. يوفر الجهاز منفذي إدخال تنبيه ومنفذ إخراج تنبيه واحداً لمعدات التنبيه المتصلة. ولا تغطي بيانات التشغيل الظروف الخارجية المغبرة في المواقع الصناعية، لذا يجب وضع المعدات داخل غرفة مضبوطة المناخ. يمكن لفريق سمارت رومز قطر تنفيذ معاينة مجانية للموقع قبل الطلب.

هل يمكن للمدرسة أو الجهة الحكومية الشراء بأمر شراء (LPO)؟

نعم. يقبل فريق سمارت رومز قطر أوامر الشراء (LPO) والمناقصات الحكومية، بما في ذلك منصة مناقصات، ويقبل الدفع عبر التحويل المصرفي أو الشيك أو أمر الشراء. سواء كان المطلوب جهاز N70(04H16H) واحداً أو عدة أجهزة لمشروع غرفة تحكم، أرسل متطلباتك وسيصدر عرض السعر عادةً خلال يوم عمل واحد. والمنتج مشمول بضمان الشركة المصنعة.
