N70(04H20H)

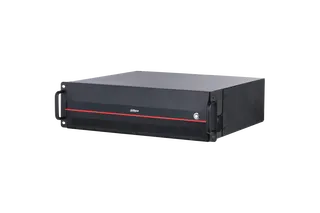

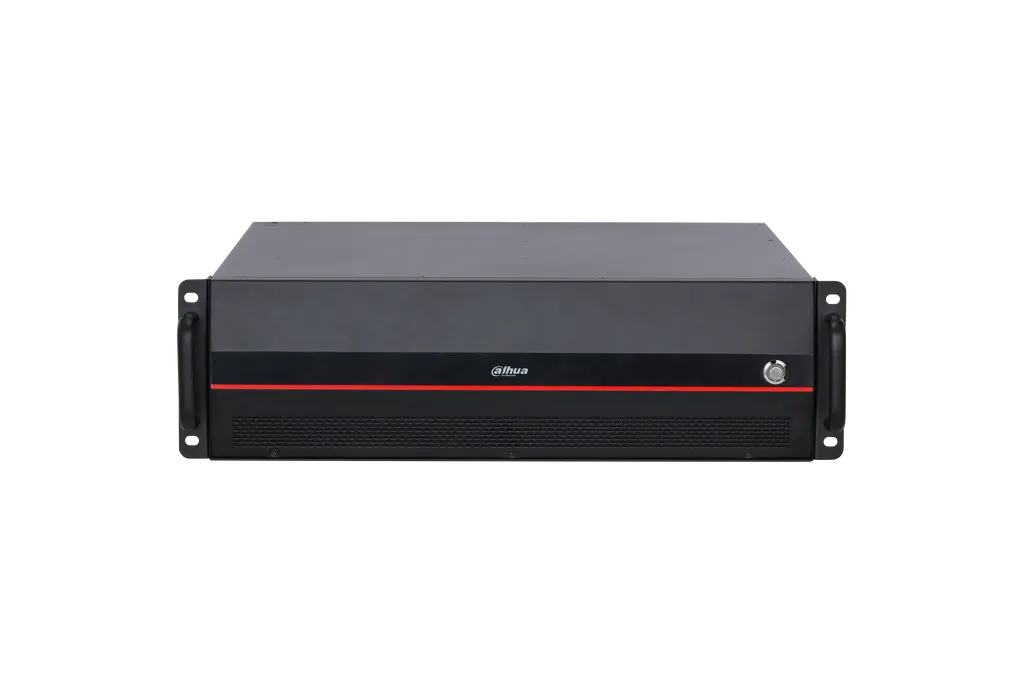

Dahua N70(04H20H) منصة مصفوفة فيديو 3U لجدران الفيديو
منصة Dahua N70(04H20H) مصفوفة فيديو مثبتة في رف قياسي بارتفاع 3U، توجه صور الكاميرات إلى جدران الفيديو وتتحكم في طريقة عرضها. تتضمن 20 مخرج HDMI، وفك تشفير يصل إلى 240 قناة بدقة 1080p، ونظام بطاقات معيارية قابل للتوسعة. يناسب غرف المراقبة الأمنية في الدوحة والمنشآت الصناعية والطاقة التي تحتاج إلى عرض عدد كبير من الكاميرات على شاشات متعددة. اطلب عرض سعر من فريق سمارت رومز قطر.
دور N70 في جدار الفيديو
منصة Dahua N70(04H20H) مصفوفة فيديو من نوع 3U مصممة لأنظمة المراقبة الواسعة. تستقبل تدفقات الكاميرات وتفك ترميزها ثم توجهها إلى جدار العرض، حيث يرتب المشغلون النوافذ والمشاهد والتقسيمات. تقع المنصة بين شبكة الكاميرات والشاشات، فيُدار الجدار من نقطة تحكم واحدة بدلا من شاشات منفردة.

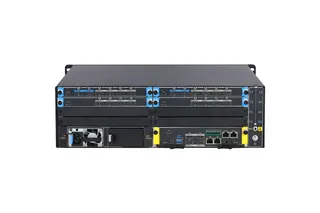

يركب الهيكل في رف قياسي مقاس 19 بوصة ويضم ثماني فتحات لبطاقات الصوت والفيديو، ما يتيح للمكامل ضبط عدد المداخل والمخارج وفق متطلبات المشروع. ويعمل النظام على نظام تشغيل Linux مدمج.
المداخل والمخارج وسعة فك التشفير
تقبل المنصة قناتين بدقة 4K عند 60 هرتز أو قناتين بدقة 1080p عند 60 هرتز. أما المخارج فهي الجانب الأهم في المواصفات، إذ توفر 20 منفذ HDMI، عشرة من نوع HDMI 2.0 وعشرة من نوع HDMI 1.3، يمكنها إخراج عشر قنوات بدقة 4K وعشر قنوات بدقة 1080p في الوقت نفسه. ويمكن توزيع صورة واحدة على 20 شاشة كحد أقصى.
يغطي فك التشفير دقات 32 ميغابكسل و16 و12 و8 و5 و3 ميغابكسل، إضافة إلى 1080p و720p وD1، ويدعم ترميزات H.265 وH.264 وSVAC وMPEG4 وMJPEG. والسعة المصنفة تصل إلى 240 قناة بدقة 1080p عند 25 إطارا في الثانية. أما رقم 500 قناة لفك الترميز الوارد في بيانات الشركة المصنعة للنظام الكامل فينطبق تحت شروط محددة، منها مخرج 1080p وعدم عبور النافذة للشاشات.
التحكم والتكامل
يمكن للمشغلين إدارة الجدار من صفحة ويب أو برنامج سطح المكتب أو تطبيق الجوال أو لوحة مفاتيح الشبكة أو الواجهة المحلية. تدعم المنصة تقسيمات 1 و4 و6 و8 و9 و16 و25 و36 إضافة إلى تقسيم مخصص من نوع M×N، ويصل عدد مشاهد الإعداد المسبق إلى 128 مشهدا، لكل منها ترتيب خاص على الجدار.
للتكامل، تعمل المنصة مع بروتوكولات ONVIF وRTSP وDahua Private وHikvision Private، وتقبل حتى 1,024 قناة شبكية، وتوفر حزمة تطوير برمجيات للتطوير الإضافي. وتضم منافذ شبكة RJ-45 بسرعات 10/100/1,000 ميغابت في الثانية، ومنفذي RS-232 ومنفذ RS-485، ومدخلين للإنذار ومخرج إنذار واحد، ومنفذي USB 3.0.
أماكن الاستخدام في قطر
- غرف العمليات الأمنية في الدوحة: غرفة مراقبة لجهة حكومية أو شركة في ويست باي أو مشيرب، تتقاسم فيها عدة ورديات جدارا واحدا وتستدعي مشاهد محفوظة لكل وردية.
- المنشآت الصناعية والطاقة: غرفة مراقبة مركزية في مسيعيد أو رأس لفان أو المنطقة الصناعية، تُركب فيها المنصة في غرفة معدات مكيّفة وتغذي شاشة متعددة الألواح.
- الفنادق والمراكز التجارية الكبيرة: غرفة تحكم خلفية في لوسيل أو ذا بيرل أو السد، يراقب فيها الموظفون المداخل ومواقف السيارات والمناطق العامة على جدار يديره جهاز واحد مثبت في رف.
التخطيط للتركيب
خطط للطاقة والمساحة والتبريد قبل الطلب. تستهلك الوحدة 140 واط كحد أقصى، وتقبل مدخلات من 100 إلى 240 فولت تيارا متناوبا بتردد 50 إلى 60 هرتز، وهو نطاق يشمل جهد 240 فولت في قطر. تُسلَّم بمزود طاقة واحد، ويتوفر مزود مزدوج كخيار مناسب للرفوف التي يجب أن تبقى تعمل باستمرار. أبعاد الهيكل 484.0 × 477.7 × 132.0 ملم، والوزن الصافي 14.69 كغ والإجمالي 17.5 كغ.
نطاق التشغيل من -10 °C إلى +50 °C مع رطوبة نسبية من 10% إلى 90% دون تكاثف. وتتجاوز درجات الحرارة الصيفية في قطر 45 درجة مئوية في كثير من الأيام، لذا يجب أن تكون غرفة المعدات مكيفة وأن يُتحقق من قدرة التبريد على حمل الرف الحراري. توفر سمارت رومز قطر مسحا موقعيا مجانيا لتحديد موضع الرف ومسارات الكابلات والتبريد قبل التركيب.
اطلب عرض سعر من فريق سمارت رومز قطر مع عدد الكاميرات وتخطيط الجدار وعدد الشاشات، وسنرشدك إلى تكوين البطاقات المناسب لمشروعك.
أبرز المزايا
- 20 مخرج HDMI: عشرة من نوع HDMI 2.0 وعشرة من نوع HDMI 1.3
- فك تشفير حتى 240 قناة بدقة 1080p عند 25 إطارا في الثانية
- ثماني فتحات لبطاقات الصوت والفيديو داخل هيكل 3U
- مزود طاقة مزدوج اختياري للتكرار
- نطاق تشغيل من -10 °C إلى +50 °C
- تحكم عبر الويب أو سطح المكتب أو الهاتف أو لوحة مفاتيح الشبكة
الجدول الزمني التقديري
عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.
المواصفات
النظام٤
- المعالج الرئيسي
- معالج ثماني النوى عالي الأداء 64 بت
- نظام التشغيل
- نظام التشغيل Embedded Linux
- الناقل
- ناقلان مزدوجان للشبكة والمنافذ التسلسلية
- الهيكل
- خزانة بالحجم القياسي مزودة بمزود طاقة مزدوج ومروحة ذكية بالتحكم الحراري في درجة الحرارة.
المنفذ٩
- USB
- منفذان USB 3.0
- منفذ الشبكة
- منفذان RJ-45 من نوع Ethernet ذاتي التكيف بسرعة 10/100/1,000 Mbps
- RS-232
- 2
- RS-485
- 1
- HDMI
- 4 منافذ إدخال، منها منفذا HDMI 2.0 ومنفذا HDMI 1.3. 20 منفذ إخراج، منها 10 منافذ HDMI 2.0 و10 منافذ HDMI 1.3.
- منفذ إدخال الإنذار
- منفذا إدخال إنذار.
- منفذ إخراج الإنذار
- منفذ إخراج إنذار واحد.
- منفذ إخراج الصوت
- منفذ تفرعي 3.5 mm واحد
- منفذ Type-C
- منفذ Type C واحد
الوظيفة١٠
- قابلية التشغيل البيني
- ONVIF; RTSP; Dahua Private; Hikvision Private
- بروتوكول النقل
- TCP; UDP; RTP; RTSP; RTCP
- أقصى تكوين للنظام
- Supports up to 500 decoding channels, including 20-ch 32 MP@25 fps (only H265), 30-ch 24 MP@25 fps (only H265), 45-ch 12 MP@25 fps, 60-ch 8 MP@25 fps, 75-ch 6 MP@25 fps, 90-ch 5 MP@25 fps, 120-ch 4 MP@25fps, 155-ch 3 MP@25 fps, 240-ch 1080p@25 fps, 400-ch 720p@25 fps, and 500-ch D1@25 fps HD video decoding capability (window does not cross screens, AI rule display is not enabled, output resolution is 1080p, and scene performance data does not exceed network bandwidth limits). Supports 2-ch 4K@60 fps and 2-ch 1080p@60fps input. Supports 10-ch 4K@60 fps and 10-ch 1080p@60 fps output. Output supp
- الوصول إلى إشارات الشبكة
- يدعم الوصول إلى ما يصل إلى 1,024 قناة شبكية.
- دمج الشاشات
- التهيئة الكاملة تدعم تجزئة ما يصل إلى 20 شاشة.
- وظيفة الشاشة المجزأة
- يتضمن ميزات التجزئة والتحجيم ودمج الفيديو والتجوال وفتح النوافذ والتطبيق بطبقات.
- إدارة الأجهزة
- يدعم الإشارات المحلية والشبكية ومجموعات الإشارات المخصصة.
- SDK
- يدعم التطوير الثانوي، ويوفر حزمة SDK للمنصة.
- وضع التحكم
- يدعم العمليات عبر الواجهة الرسومية المحلية والاتصال بصفحة الويب وعميل الكمبيوتر وعميل الجوال ولوحة المفاتيح الشبكية.
- عرض متعدد الشاشات
- يدعم التقسيم إلى 1، 4، 6، 8، 9، 16، 25، و36، والتقسيم المخصص M × N.
عام١٣
- مزود الطاقة
- 100–240 VAC؛ 50–60 Hz؛ 8 A؛ استبدال ساخن
- تكرار الطاقة
- يدعم مزودي طاقة مزدوجين احتياطيين. المرفق: مزود طاقة واحد. اختياري: مزود طاقة مزدوج
- استهلاك الطاقة
- ≤ 140 W
- درجة حرارة التشغيل
- -10 °C to +50 °C (+14 °F to +122 °F)
- رطوبة التشغيل
- من 10% إلى 90% (RH)، بدون تكثف
- درجة حرارة التخزين
- -10 °C to +50 °C (+14 °F to +122 °F)
- رطوبة التخزين
- من 10% إلى 90% (RH)، بدون تكثف
- أبعاد المنتج
- 484.0 mm × 477.7 mm × 132.0 mm (19.06" × 18.81" × 5.20") (L × W × H)
- أبعاد التغليف
- 580.0 mm × 560.0 mm × 267.0 mm (22.83" × 22.05" × 10.51") (L × W × H)
- الوزن الإجمالي
- 17.5 kg (38.58 lb)
- الوزن الصافي
- 14.69 kg (32.39 lb)
- السلسلة
- N70
- النوع
- الخادم
