Dahua DSCON3000-7U (متوقف) · البدائل في قطر

Name: Dahua DSCON3000-7U متحكم متعدد الشاشات لجدار الفيديو سعة 7U
Brand: Dahua
SKU: dahua-dscon3000-7u
Availability: Discontinued

نظرة عامة

Dahua DSCON3000-7U متحكم متعدد الشاشات بسعة 7U متوقف من الشركة المصنعة، مخصص لجدران الفيديو. يوفر 22 فتحة، وما يصل إلى 20 بطاقة إدخال فيديو و20 بطاقة إخراج، مع مدخلات ومخرجات بدقة 4K بمعدل 30 إطارا في الثانية. يقسم جدارا يضم حتى 160 شاشة LCD، ويعرض مصادر تناظرية أو رقمية على الجدار. يمكن للجهات المستخدمة له حاليا، والمشترين الذين يقارنون الخيارات، طلب عرض سعر لبديل.

وظيفة DSCON3000-7U في جدار الفيديو

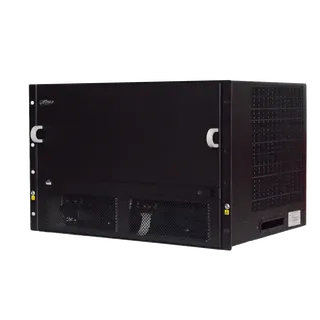

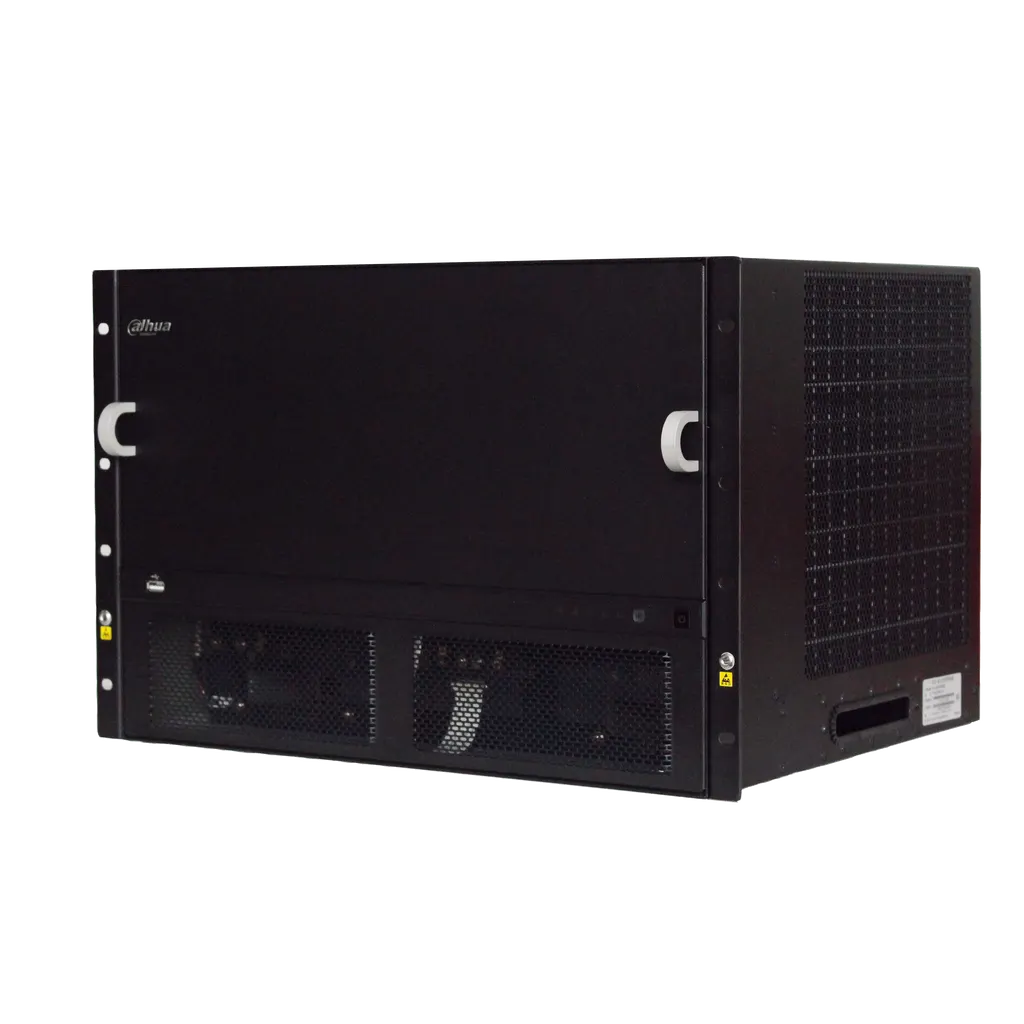

يعد Dahua DSCON3000-7U متحكما متعدد الشاشات بارتفاع 7U وعرض 19 بوصة، صُمم ليكون مركز التحكم في جدار الفيديو. يستقبل مصادر تناظرية ورقمية، ويوجهها عبر مصفوفة تبديل داخلية ثم يرسلها إلى شاشات الجدار، فيستطيع المشغل تغيير المحتوى المعروض على كل شاشة دون إعادة توصيل الكابلات. يضم الهيكل 22 فتحة لبطاقات قابلة للتركيب، منها فتحتان للوحات التحكم الرئيسية و20 فتحة لوظائف الفيديو، مما يتيح بناء مزيج المدخلات والمخرجات الذي يحتاجه الموقع.

يعمل المتحكم بمعالج Intel X86 Baytrail تحت نظام Linux المدمج، مع ناقل PCI-E لنقل البيانات داخليا بسرعة عالية. وتساعد لوحته الخلفية السلبية على إبقاء مسار الإشارة بسيطا ومستقرا أثناء التشغيل المستمر.

المدخلات والمخرجات وفك الترميز

المدخلات: HDMI وDVI-I وSDI بالمعيار 3G وCVBS، إضافة إلى الفيديو الشبكي من كاميرات IP وأجهزة NVR، مع بطاقة HDMI 1.4 بقناتين تدعم مصادر 4K.
المخرجات: بطاقات HDMI 1.3 بثماني قنوات، وSDI بالمعيار 3G بأربع قنوات، وHD-SDI بثماني قنوات، مع تقسيم كل مصدر إلى ما يصل إلى 32 طبقة.
فك الترميز: أربعة مخارج HDMI 1.4 لفك الترميز مع دعم H.265. وعند التهيئة الكاملة يفك الجهاز ما يصل إلى 320 قناة بدقة 1080P أو 1280 قناة بدقة D1.

التحكم في جدار الفيديو وإدارة الشبكة

يستطيع المتحكم تقسيم جدار يضم حتى 160 شاشة LCD، ويدعم وظائف التقسيم والتكبير والدمج والتنقل والتراكب. ويمكن للمشغل إدارته من برنامج على الحاسب، أو من الواجهة المحلية، أو من لوحة مفاتيح شبكية، أو من جهاز iPad. وتتيح منافذ RJ-45 بسرعة 10/100/1000 ميغابت، وأربعة منافذ RS232 ومنفذ RS485 واحد، ربط الجهاز بوحدات التحكم والأجهزة الطرفية بطرق متعددة. كما تسمح وظيفة البث عن بعد بإرسال مصدر تناظري أو رقمي إلى الجدار من موقع آخر، بينما تساعد وظائف إعادة التشغيل والتحديث وإعادة الضبط عن بعد على إدارة الجهاز دون زيارة الموقع.

الطاقة والتبريد وتخطيط الموقع في قطر

يُدرج مدخل الطاقة بمدى 100 إلى 120 فولت تيار متردد، و200 إلى 240 فولت تيار متردد، مع توفر طاقة احتياطية مزدوجة كخيار إضافي. ويغطي المدى 200 إلى 240 فولت شبكة الكهرباء في قطر البالغة 240 فولت، وسيؤكد فريق سمارت رومز قطر ترتيب الطاقة الدقيق عند إعداد عرض السعر. يبلغ استهلاك الطاقة 90 واط للنظام الأدنى و590 واط عند التهيئة الكاملة. ونطاق التشغيل المصنف هو من -10 درجة مئوية إلى +55 درجة مئوية برطوبة نسبية من 10 إلى 90%، ويدير مروحة ذكية متحكمة بالحرارة الحرارة الداخلية. ولأن درجات الحرارة في الصيف بالدوحة قد تتجاوز 45 درجة مئوية، ينبغي وضع الهيكل في غرفة مكيفة مع تهوية واضحة حوله.

يبلغ قياس الهيكل 7U بأبعاد 482.6 × 434 × 310 ملم، ولا يتجاوز وزنه 35 كغم عند التهيئة الكاملة. خطط لموضع الرف وتحمل الأرضية ومسارات الكابلات مع معاينة موقع مجانية قبل وصول الجهاز.

الوضع المتوقف وخيارات الاستبدال

أوقفت شركة Dahua تصنيع DSCON3000-7U. قد تحتاج الجهات التي تملكه، مثل غرفة تحكم في وزارة بالمشيرب أو مركز عمليات جامعي في المدينة التعليمية، إلى بديل حالي عندما يبلغ الجهاز نهاية عمره التشغيلي أو عند توسعة الجدار. ينبغي أن يطابق البديل عدد الشاشات ومزيج مصادر HDMI وSDI وIP وطرق التحكم التي يستخدمها فريقكم. وعلى المشترين الذين يقارنون هذا الطراز بخيارات أحدث إرسال مخطط الجدار إلى فريق سمارت رومز قطر لتحديد الحجم المناسب.

لطلب عرض سعر، أرسل مخطط جدار الفيديو وعدد الشاشات وأنواع المصادر وظروف الغرفة. يصدر فريق سمارت رومز قطر عرض السعر عادة خلال يوم عمل واحد، ويوصل الطلبات إلى البلديات الثماني في قطر، ويقدم التركيب الاحترافي، ويقبل أوامر الشراء ومناقصات مناقصات الحكومة عبر منصة مناقصات.

أبرز المزايا

هيكل 7U بعرض 19 بوصة مع 22 فتحة لبطاقات قابلة للتركيب
مدخلات ومخرجات فيديو 4K بمعدل 30 إطارا في الثانية
تقسيم جدار فيديو يصل إلى 160 شاشة LCD
طاقة احتياطية مزدوجة متاحة كخيار إضافي
نطاق تشغيل من -10 درجة مئوية إلى +55 درجة مئوية
متوقف من الشركة المصنعة؛ عروض أسعار لبدائل حالية

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٥١ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الطراز١

الطراز: DSCON3000-7U

معلمات النظام٧

المعالج الرئيسي: معالج Intel X86 Baytrail
نظام التشغيل: نظام LINUX مدمج
الناقل: PCI-E
الفتحة: 22 (فتحتان للوحة التحكم الرئيسية، و20 فتحة لبطاقة وظائف الفيديو)
الوحدة الرئيسية: وحدة الطاقة (طاقة احتياطية اختيارية)، لوحة التحكم الرئيسية، لوحة التحكم، لوحة ناقل PCI-E الخلفية، مروحة ذكية للتحكم في الحرارة
بطاقة إدخال الفيديو: Max. 20
بطاقة إخراج الفيديو: Max. 20

مدخل الفيديو١٧

VI0201UH-DC3000(HDMI): الواجهة قناتان HDMI1.4 تدعم HDCP
سعة الوصول: قناتان بدقة 4K، توافق مع الإصدارات السابقة
VI0401HH-DC3000(HDMI): الواجهة 4 قنوات HDMI1.3 تدعم HDCP
سعة الوصول (2): 4 قنوات بدقة 1080P، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0801HH-DC3000(HDMI): الواجهة 8 قنوات HDMI1.4 تدعم HDCP وI-SYSTEM
سعة الوصول (3): 8 قنوات بدقة 1080P@60Hz (30 إطارًا فعالًا/ثانية)، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0401HD-DC3000 (DVI-I): الواجهة 4 قنوات DVI-I (تدعم VGA/HDMI1.3 مع محول)
سعة الوصول (4): 4 قنوات بدقة 1080P، تدعم الدقة: 1080P/720P/UXGA/SXGA+/SXGA/XGA/SVGA/VGA
VI0401HS-DC3000(3G-SDI): الواجهة 4 قنوات BNC
تنسيق الإشارة: 3G-SDI، 2.97Gbps
سعة الوصول (5): 4 قنوات بدقة 1080P، توافق مع الإصدارات السابقة
VI3201FB-DC3000 (CVBS): الواجهة قناتان DVI-D، ووصلتان BNC مضفرتان، تعملان كـ 16 في 1
تنسيق الإشارة (2): PAL
سعة الوصول (6): 32ch@960H or D1
فيديو الشبكة: بروتوكول النقل TCP/UDP/RTP/RTSP/RTCP
الأجهزة المدعومة: IPC وNVR وEVS وغيرها
دقة الفيديو: 4K/1080P/UXGA/720P/D1/HD1/2CIF/CIF/QCIF

خرج الفيديو (بدون فك ترميز)٧

VO0801HH-DC3000 (HDMI): الواجهة 8 قنوات HDMI1.3
التقسيم: حتى 32 طبقة
الدقة: 1920*1080@60Hz (30 إطارًا فعالًا/ثانية)/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*720@60fps/1280*1024@60fps/1024*768@60fps
VO0401HS-DC3000(3G-SDI): الواجهة 4 قنوات BNC
التقسيم (2): حتى 32 طبقة
VO0801HS-DC3000(HD-SDI): الواجهة 8 قنوات BNC
التقسيم (3): حتى 32 طبقة

خرج فك ترميز الفيديو٤

VO0405UH-DC3000(HDMI): الواجهة 4 قنوات HDMI1.4
التقسيم: 1/4/9/16/32، تقسيم حر
قدرة فك الترميز: قناتان بدقة 12Mp (15fps)/4 قنوات بدقة 4K (25fps)/16 قناة بدقة 1080P (25fps)/32 قناة بدقة 720P (25fps)/64 قناة بدقة D1 (25fps)، مع دعم H.265
الدقة: 3840*2160@30fps (HDMI 2، 3)/1920*1080@60fps/1600*1200@60fps/1400*1050@60fps/1366*768@60fps/1280*1024@60fps/1280*720@60fps/1024*768@60fps

مصفوفة التبديل٢

مدخل الفيديو: كاميرا تناظرية، كاميرا رقمية، IPC، NVR، EVS وغيرها
مصفوفة تبديل HD للشبكة IP: 1024 إدخال IP، و160 قناة بدقة 1080p، و320 قناة بدقة 720p، و640 قناة بدقة D1

جدار الفيديو٥

دمج جدار الفيديو: الدمج دعم دمج جدار الفيديو (حتى 160 وحدة شاشة LCD)
جدار الفيديو: يدعم الدمج/التكبير/الدمج/التنقل/التراكب
مصدر الإدخال: HD/SD، رقمي/تناظري (يدعم الإدخال الهجين)
منفذ الإخراج: HDMI
وضع التحكم: العميل: PC/واجهة محلية GUI/لوحة مفاتيح شبكية/iPad

الشبكة٣

الواجهة: منفذان RJ-45 (10/100/1000M)
منفذ تسلسلي: 4 منافذ RS232 (1 DB9، 3 RJ45)، للوحدة الطرفية والتحكم 1 منفذ RS485
USB: 3 USB2.0, 1 USB3.0

البيئة التشغيلية٥

مزود الطاقة: 100~120V AC، 200~240V AC (مصدر طاقة احتياطي اختياري)
استهلاك الطاقة: 90W (الحد الأدنى للنظام)/590W (التكوين الكامل)
بيئة العمل: من -10°C إلى +55°C (من 14 °F إلى 131 °F) / 10~90%RH / 86~106kpa
الأبعاد: 7U، 482.6 × 434 × 310 مم (19 × 17.1 × 12.2 بوصة)، (العرض*العمق*الارتفاع)
الوزن: ≤35 كجم (77.16 رطل) (تكوين كامل)

التنزيلات

٤ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DSCON3000-7U_Datasheet_2021.5.12.pdf 783 KB PDF الأدلة وكتيبات الاستخدام DSCON3000-Embedded-Multi-Screen-Controller_Users-Manual_V3.1.02.pdf 5.0 MB PDF الأدلة وكتيبات الاستخدام Embedded Multi-Screen Controller_User's Manual_V3.0.2.pdf 3.8 MB 1904 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة General_DSCON-3000-4U7U_Eng_P_V2.616.0000000.0.R.190418

أسئلة حول DSCON3000-7U

هل ما زال Dahua DSCON3000-7U متوفرا لدى سمارت رومز قطر؟

لا. أوقفت شركة Dahua تصنيع DSCON3000-7U، ولم يعد منتجا حاليا. إذا كنت تحتاج متحكما لجدار الفيديو، فاطلب عرض سعر، وسيقترح فريق سمارت رومز قطر بديلا حاليا أو بديلا متوافقا يطابق عدد الشاشات وأنواع المصادر ومتطلبات التحكم لديك.

ما الاستخدام الرئيسي لـ DSCON3000-7U؟

هو متحكم متعدد الشاشات يستقبل مصادر فيديو تناظرية ورقمية، ويوجهها عبر مصفوفة تبديل داخلية، ثم يعرضها على جدار فيديو. يناسب غرف التحكم ومراكز العمليات في قطر التي تحتاج إلى إدارة عدة مصادر على جدار كبير من هيكل واحد.

كم عدد الشاشات التي يمكن لمتحكم واحد أن يشغلها؟

تذكر البيانات دعم تقسيم جدار فيديو يصل إلى 160 شاشة LCD، مع وظائف التقسيم والتكبير والدمج والتراكب. قد يخدم هيكل واحد غرفة عمليات وزارية في المشيرب أو مركزا جامعيا في المدينة التعليمية، لكن الحجم النهائي يعتمد على تصميم الجدار ومصادره.

ما مدخلات الفيديو التي يقبلها المتحكم؟

تشمل بطاقات الإدخال منافذ HDMI وDVI-I وSDI بالمعيار 3G وCVBS، ويدعم الهيكل الفيديو الشبكي من كاميرات IP وأجهزة NVR والمشفرات عبر بروتوكولات TCP وUDP وRTP وRTSP. ويتسع الهيكل لما يصل إلى 20 بطاقة إدخال فيديو، فيمكن بناء مزيج المدخلات حول المصادر المستخدمة في موقعك.

ما المخرجات التي يوفرها DSCON3000-7U؟

تشمل بطاقات الإخراج HDMI 1.3 بثماني قنوات، وSDI بالمعيار 3G بأربع قنوات، وHD-SDI بثماني قنوات، مع تقسيم يصل إلى 32 طبقة. كما تضم وحدة فك الترميز أربعة مخارج HDMI 1.4 تدعم دقة 4K بمعدل 30 إطارا في الثانية وفك ترميز H.265، وهو مفيد عند عرض مصادر عالية الدقة على الجدار.

هل يدعم المتحكم فك ترميز H.265؟

نعم. تدرج وحدة فك الترميز دعم H.265. وتذكر البيانات سعة فك الترميز بقناتين بدقة 12 ميغابكسل، وأربع قنوات بدقة 4K، و16 قناة بدقة 1080P، و32 قناة بدقة 720P، و64 قناة بدقة D1، جميعها بمعدل 25 إطارا في الثانية، لذا يمكن لغرفة مراقبة كاميرات IP مقارنة عدد قنواتها بهذه الأرقام.

ما حجم الهيكل وما وزنه؟

الجهاز هيكل بارتفاع 7U وعرض 19 بوصة، وأبعاده 482.6 × 434 × 310 ملم. ويبلغ وزنه 35 كغم كحد أقصى عند التهيئة الكاملة. قبل التركيب، يمكن لفريق سمارت رومز قطر إجراء معاينة موقع مجانية لتأكيد موضع الرف وتحمل الأرضية ومسار الكابلات في غرفة المعدات لديك.

ما متطلبات الطاقة في قطر؟

يُدرج مدخل الطاقة بمدى 100 إلى 120 فولت تيار متردد، و200 إلى 240 فولت تيار متردد، مع طاقة احتياطية مزدوجة كخيار إضافي. يبلغ استهلاك الطاقة 90 واط للنظام الأدنى و590 واط عند التهيئة الكاملة. ويغطي مدى 200 إلى 240 فولت شبكة قطر البالغة 240 فولت، وسيؤكد الفريق ترتيب الطاقة الدقيق مع عرض السعر.

هل يمكن تشغيله في غرفة معدات حارة في قطر؟

نطاق التشغيل المصنف هو من -10 درجة مئوية إلى +55 درجة مئوية برطوبة نسبية من 10 إلى 90%، وتدير مروحة ذكية متحكمة بالحرارة الحرارة الداخلية. ولأن درجات الحرارة في الدوحة صيفا قد تتجاوز 45 درجة مئوية، ركّبه في غرفة مكيفة مع تهوية واضحة، وأكد ظروف الغرفة مع فريق سمارت رومز قطر.

كيف يتم تشغيل المتحكم وإدارته؟

يمكن للمشغل استخدام برنامج على الحاسب، أو الواجهة المحلية، أو لوحة مفاتيح شبكية، أو جهاز iPad. ويتوفر التحكم التسلسلي عبر أربعة منافذ RS232 ومنفذ RS485 واحد، ويدعم منفذان من نوع RJ-45 الشبكة بسرعة 10/100/1000 ميغابت. كما تتيح وظائف إعادة التشغيل والتحديث وإعادة الضبط عن بعد للفنيين صيانة الجهاز عبر الشبكة.

هل يمكن عرض بث كاميرا من موقع بعيد على الجدار؟

نعم. تتيح وظيفة البث عن بعد للمشغل إرسال مصدر فيديو تناظري أو رقمي إلى الجدار من موقع آخر. وبالنسبة لمدرسة أو جامعة أو فريق أمني في قطر، يمكن عرض بث كاميرا من نظام IP أو NVR على الجدار لإحاطة بشأن حادثة أو لتغطية فعالية، دون نقل الموظفين إلى غرفة التحكم.

كيف أطلب عرض سعر وما عملية التركيب؟

أرسل مخطط جدار الفيديو وعدد الشاشات وأنواع المصادر وظروف الغرفة إلى سمارت رومز قطر. يصدر عرض السعر عادة خلال يوم عمل واحد. يوصل الطلب إلى البلديات الثماني في قطر، ويتوفر التركيب الاحترافي، ونقبل أوامر الشراء ومناقصات مناقصات الحكومة عبر منصة مناقصات. ويغطي المنتج ضمان الشركة المصنعة.
