Dahua M60-12U (متوقف) · البدائل في قطر

Name: داهوا M60-12U منصة إدارة الفيديو متعددة الخدمات (متوقفة)
Brand: Dahua
SKU: dahua-m60-12u
Availability: Discontinued

نظرة عامة

داهوا M60-12U وحدة تحكم في جدار الفيديو ومنصة لإدارة الفيديو بعرض 19 بوصة وارتفاع 12U، وقد توقفت الشركة المصنعة عن إنتاجها. يتسع هيكلها القابل للتركيب لما يصل إلى 11 بطاقة، ويقسم الجدار إلى ما يصل إلى 180 شاشة مع وظائف التكبير والدمج والتنقل والتراكب. يعمل بتغذية 200-240 فولت تيار متردد، ويناسب غرف العمليات في قطر التي تستخدمه حاليا أو تقارنه بوحدات أحدث. اطلب عرض سعر لبديل حالي أو متوافق.

ما الذي يقدمه M60-12U داخل نظام جدار الفيديو؟

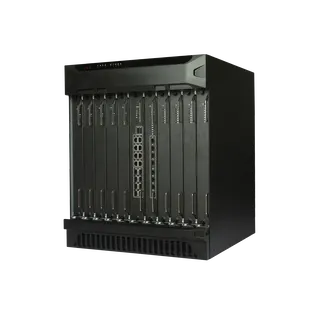

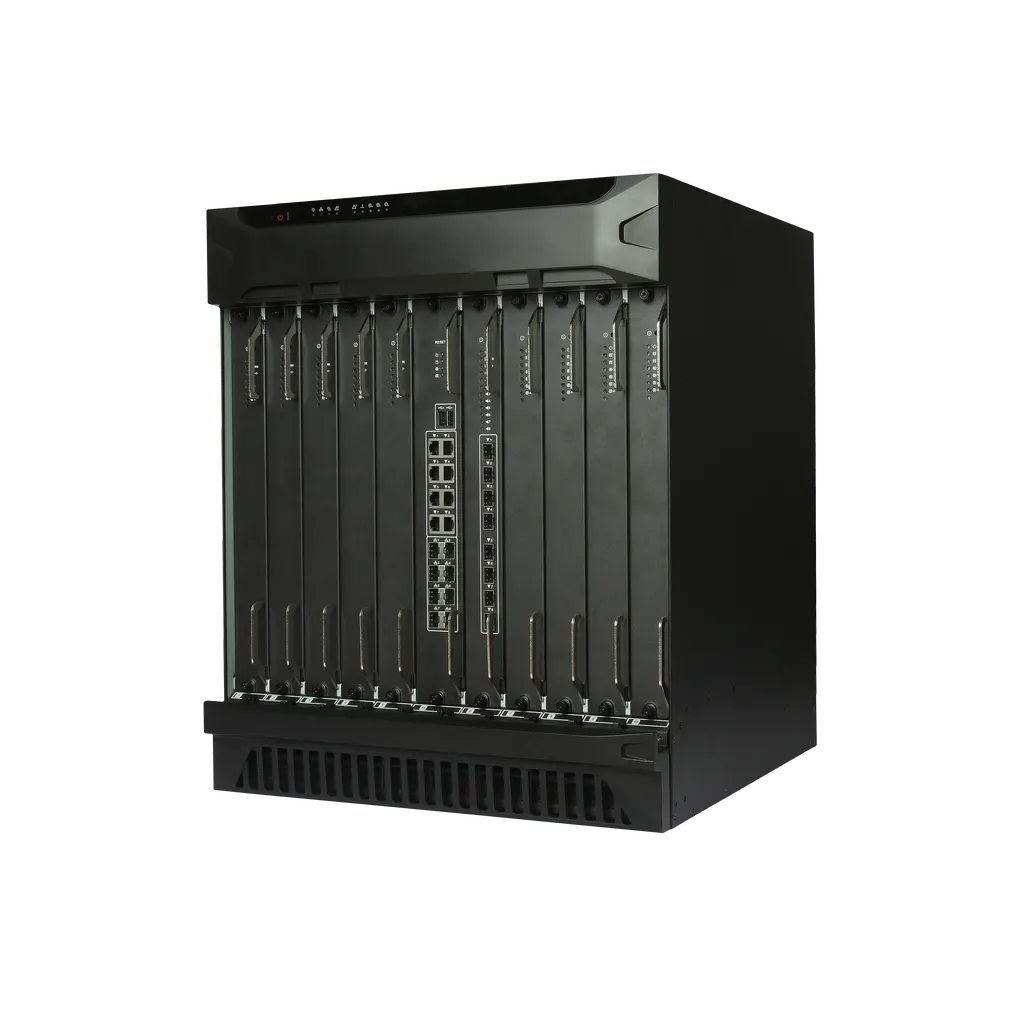

داهوا M60-12U هيكل بعرض 19 بوصة وارتفاع 12U، يجمع إدخال الفيديو وفك التشفير والتبديل المصفوفي وإدارة الشبكة في وحدة تحكم واحدة. يتسع تصميم البطاقات القابلة للتركيب حتى 11 فتحة: لوحة تحكم رئيسية واحدة وعشر لوحات لوظائف الفيديو والصوت. تدعم البطاقات الوظيفية الاستبدال أثناء التشغيل، أي يمكن تغيير بطاقة معطلة دون إيقاف الجهاز بالكامل، ويتضمن الهيكل تغذية كهربائية مزدوجة للاحتياط.

السعة وتقسيم الجدار ومعالجة المصادر

في التهيئة الكاملة يرمّز الهيكل 80 قناة بدقة 1080P. أما فك التشفير فسعته 60 قناة بدقة 32MP (25 إطارا في الثانية)، أو 240 قناة بدقة 8MP (25 إطارا في الثانية)، أو 960 قناة بدقة 1080P، أو 3840 قناة بدقة D1، وذلك حسب نوع البث المستخدم. يدعم تقسيم جدار الفيديو حتى 180 شاشة مع وظائف التكبير والدمج والتنقل والتراكب. يمكن مزج المصادر الرقمية والشبكية، والمخرجات إما HDMI أو BNC حسب بطاقة فك التشفير المركبة.

الشبكة وخيارات التحكم

توفر اللوحة الرئيسية 8 منافذ RJ-45 بسرعة 10/100/1000M و8 منافذ ضوئية، ولا يمكن تشغيل المجموعتين في الوقت نفسه، لذا اختر المجموعة التي تناسب كابلاتك. عرض النطاق الترددي لواجهة الشبكة 8Gbps، ويستقبل النظام حتى 5000 كاميرا. يدعم بروتوكولات TCP/IP وRTP وRTSP وRTCP وUDP وDHCP. يمكن للمشغّلين التحكم في الجدار عبر متصفح الويب أو الواجهة المحلية أو منصة إدارة الفيديو أو لوحة مفاتيح الشبكة أو جهاز iPad.

أين يناسب المنشآت في قطر

غرفة عمليات حكومية في الدوحة: جهة وزارية أو هيئة تجمع مصادر الكاميرات والعروض التقديمية الداخلية على جدار كبير واحد، ويبدّل المشرف المصادر من وحدة التحكم.
مركز مراقبة للطاقة في مسيعيد أو رأس لفان: غرفة تحكم تحتاج إلى عرض مصادر كثيرة، حيث تقلل عمليات إعادة التشغيل والتحديث عن بُعد الحاجة إلى زيارات الموقع.
مركز إعلام وأمن جامعي في المدينة التعليمية: منشأة في الحرم الجامعي توجّه تسجيلات المحاضرات والفعاليات والمراقبة إلى جدار فيديو مشترك.

التخطيط للكهرباء والتبريد والمساحة

يبلغ مقاس الهيكل 482.6 × 481.6 × 533 مم (العرض × العمق × الارتفاع)، ويصل وزنه إلى 40 كغ في التهيئة الكاملة، لذا يلزم شخصان أو معدات رفع أثناء التركيب. تبلغ قدرة الاستهلاك القصوى 800 واط. ونطاق الدخل 100-127 فولت و200-240 فولت تيار متردد عند 50/60 هرتز، وهو يغطي تغذية قطر البالغة 240 فولت و50 هرتز. ونطاق التشغيل من 0 إلى +50 درجة مئوية ورطوبة 10-90%. ومع درجات حرارة صيفية تتجاوز 45 درجة مئوية، ينبغي وضع الخزانة في غرفة مكيفة مع تهوية واضحة نحو المروحة ذات التحكم الذكي في الحرارة.

المنتج متوقف: الخطوات التالية

أوقفت داهوا إنتاج M60-12U. إذا كانت مؤسستك تشغّل هذا الجهاز بالفعل، أو كانت تقارنه بوحدة تحكم أحدث، يستطيع فريق سمارت رومز قطر مراجعة التهيئة الحالية وتخطيط الجدار خلال مسح موقع مجاني قبل تقديم العرض. أرسل إلينا عدد الشاشات ومصادر الإدخال وتفضيلات التحكم، وسيرد الفريق بعرض سعر لبديل حالي أو متوافق، عادة خلال يوم عمل واحد. اطلب عرض سعر اليوم.

أبرز المزايا

هيكل قابل للتركيب بـ11 فتحة و12U مع بطاقات وظيفية قابلة للاستبدال أثناء التشغيل
تقسيم يصل إلى 180 شاشة مع التكبير والدمج والتنقل والتراكب
ترميز 80 قناة بدقة 1080P وفك تشفير حتى 3840 قناة بدقة D1
8 منافذ RJ-45 بسرعة 10/100/1000M و8 منافذ ضوئية، واحدة في كل مرة
تغذية احتياطية مزدوجة و200-240 فولت تيار متردد و50/60 هرتز
متوقف من داهوا؛ اطلب عرض سعر لبديل حالي

الجدول الزمني التقديري

عرض السعر خلال يوم عمل · يعتمد موعد التوريد على توفر المخزون، ونؤكده لك مع عرض السعر.

المواصفات

٥٨ مواصفة · المصدر: الشركة المصنّعة · تحقق أكتوبر ٢٠٢٦

الطراز١

الطراز: M60-12U

معلمات النظام٤

المعالج الرئيسي: معالج مدمج رباعي النوى بسعة 64 بت
نظام التشغيل: نظام LINUX مدمج
الناقل: PCI-E, LAN
الفتحة: 11 (فتحة لوحة تحكم رئيسية واحدة، 10 لوحات وظائف للفيديو والصوت)

تكوين النظام٤

الوحدة الرئيسية: مصدر طاقة احتياطي، لوحة تحكم رئيسية، لوحة خلفية لناقل PCI-E، مروحة ذكية متحكمة في درجة الحرارة
بطاقة إدخال الفيديو: Max. 10
بطاقة إخراج الفيديو: Max. 10
بطاقة ربط ألياف متسلسلة: اختياري

سعة الوصول إلى الشبكة١

الوصول إلى الشبكة: 8 منافذ RJ-45 (10/100/1000M) منافذ ضوئية اختيارية عرض نطاق واجهة الشبكة 8Gbps الوصول إلى 5000 كاميرا أقصى قدرة إعادة توجيه لـ 320 1080P@8M

سعة التحكم في تبديل المصفوفة والتجميع٥

بطاقة فك ترميز لتجميع جدار الفيديو: التجميع الحد الأقصى 180 شاشة تجميع
جدار الفيديو: يدعم التجميع: تكبير/دمج/تنقل/تراكب
مصدر الإدخال: رقمي/شبكي (يدعم الإدخال المختلط)
مصدر الإخراج: HDMI/BNC
وضع التحكم: ويب/واجهة مستخدم محلية/منصة الفيديو/لوحة مفاتيح الشبكة/iPad

إدخال ترميز الفيديو٥

VEC0804HD-M60 (DVI/VGA/HDMI): إدخال الفيديو DVI-I، تكوين قياسي يدعم VGA وDVI وHDMI عبر محول
تنسيق الترميز: H.264/MPEG4
سعة الترميز: 8CH@1080P
مدخل الصوت: 8 (محجوزة)، واجهة DB15 (2.0Vp-p، الممانعة: 1KΩ)
واجهة البيانات منخفضة السرعة: 2 RS485، يدعم بروتوكول Speed Dome الحالي

خرج فك ترميز الفيديو٢٥

VDC0905H-M60 (HDMI): سعة فك الترميز 3CH@32MP(25fps)/12CH@8MP/ 48CH@1080p/96CH@720p/ 192CH@D1
مخرج الفيديو: 9CH HDMI
خرج الصوت: 9CH، صوت HDMI مدمج و1 DB15 (محجوز)
التقسيم: 1/4/6/8/9/16/25/36، مخصص
واجهة البيانات منخفضة السرعة: 2 RS285، 4/2 إنذار دخول/خروج
VDC1205H-M60 (HDMI): سعة فك الترميز 4CH@32MP(25fps)/16CH@8MP/ 64CH@1080p/128CH@720p/ 256CH@D1
إخراج الفيديو (2): 12CH HDMI
إخراج الصوت (2): 12CH، صوت HDMI مدمج و2 DB15 (محجوز)
التقسيم (2): 1/4/6/8/9/16/25/36، مخصص
واجهة البيانات منخفضة السرعة (2): 2 RS285، 4/2 إنذار دخول/خروج
VDC1505H-M60 (HDMI): سعة فك الترميز 5CH@32MP(25fps)/20CH@8MP/ 80CH@1080p/160CH@720p/ 320CH@D1
إخراج الفيديو (3): 15CH HDMI
إخراج الصوت (3): 15CH، صوت HDMI مدمج و2 DB15 (محجوز)
التقسيم (3): 1/4/6/8/9/16/25/36، مخصص
واجهة البيانات منخفضة السرعة (3): 2 RS285، 4/2 إنذار دخول/خروج
VDC1805H-M60 (HDMI): سعة فك الترميز 6CH@32MP(25fps)/24CH@8MP/ 96CH@1080p/192CH@720p/ 384CH@D1
إخراج الفيديو (4): 18CH HDMI
إخراج الصوت (4): 18CH، صوت HDMI مدمج و2 DB15 (محجوز)
التقسيم (4): 1/4/6/8/9/16/25/36، مخصص
واجهة البيانات منخفضة السرعة (4): 2 RS285، 4/2 إنذار دخول/خروج
VDC1204B-M60 (CVBS): سعة فك الترميز 32CH@1080P/128CH@D1
إخراج الفيديو (5): 12CH BNC
إخراج الصوت (5): 12CH خط إخراج، DB15 (محجوز)
التقسيم (5): 1/4/6/8/9
واجهة البيانات منخفضة السرعة (5): 2 RS485، يدعم بروتوكول Speed Dome الحالي

التتالي في النظام٣

VFC0804JC-M60: وحدة بصرية 8، SFP داخلي
الواجهة: FC، (2 في لوحة واحدة)
سعة التتالي: 16CH@1080P(30fps) أو 64CH@ D1، يدعم Ethernet والنقل المباشر عبر RS485

واجهة التحكم الرئيسية٤

واجهة الإخراج: 1، VGA وDVI
واجهة الاتصال: 8، RJ45(1000M) أو 8، SFP (بديل)
واجهة تسلسلية: 1، RS-232، لضبط المعاملات وصيانة الجهاز وقناة شفافة
USB: 4، USB2.0، منفذان على كل من الجانب الأمامي والخلفي

أخرى٦

الطاقة: 100~127 فولت تيار متردد و200~240 فولت تيار متردد، 50/60 هرتز
استهلاك الطاقة: ≤800W
درجة حرارة التشغيل: 0 ℃ ~ +50 ℃ (32 °F to 122 °F)
رطوبة التشغيل: 10~90% رطوبة نسبية / 86~106 كيلوباسكال
الأبعاد (mm): 12U، 482.6 × 481.6 × 533mm (19 × 18.96 × 20.98 inch)، (العرض*العمق*الارتفاع)
الوزن: ≤40 كجم (88.18 lb) (بالتهيئة الكاملة)

التنزيلات

٧ ملفًا من الشركة المصنّعة

PDF أوراق المواصفات DHI-M60-12U_Datasheet_2024.pdf 15.8 MB PDF أوراق المواصفات DHI-M60-12U_Datasheet_2024.pdf 15.8 MB PDF الأدلة وكتيبات الاستخدام Video Matrix Platform (M60)_Quick Start Guide_V1.0.0.pdf 1.0 MB PDF الأدلة وكتيبات الاستخدام Video Matrix Platform (M60)_User's Manual_V1.0.0.pdf 4.6 MB PDF الرسومات وملفات CAD M60-12U_DIMENSIONS.pdf 520 KB 2406 البرامج والتحديثات · يفتح في موقع الشركة المصنّعة General_VideoNexus_Eng_M60_HYGON_SDA_V3.207.0000000.0.R.240621 DOCX مستندات أخرى M60-12U_A&E_20250220180531.docx 34 KB

أسئلة حول M60-12U

هل ما زال جهاز Dahua M60-12U متوفرا لدى سمارت رومز قطر؟

أوقفت الشركة المصنعة إنتاج M60-12U، لذلك هذه الصفحة موجهة إلى الجهات التي تملكه بالفعل، أو تقارنه بوحدات تحكم أحدث، أو تحتاج إلى بديل. اطلب عرض سعر لبديل حالي أو متوافق، وسيرد فريق سمارت رومز قطر عادة بعرض سعر خلال يوم عمل واحد.

ما الاستخدام الرئيسي لجهاز M60-12U؟

هو وحدة تحكم في جدار الفيديو ومنصة لإدارة الفيديو. يستقبل المدخلات التناظرية والرقمية، ثم يفك تشفيرها ويوجهها عبر مصفوفة إلى مخرجات HDMI أو BNC، ويدير في الوقت نفسه بث كاميرات المراقبة. وغرفة العمليات الحكومية في الدوحة التي تحتاج إلى عرض كثير من مصادر الكاميرات والعروض على جدار كبير واحد هي نوع الموقع الذي صُمم له.

كم شاشة يمكن أن يشغّل هيكل واحد؟

يدعم تقسيم جدار الفيديو حتى 180 شاشة، مع وظائف التكبير والدمج والتنقل والتراكب. وفي التهيئة الكاملة تصل أجهزة فك التشفير إلى 3840 قناة بدقة D1 أو 960 قناة بدقة 1080P. لذلك يستطيع مركز العمليات الكبير تقسيم الجدار الواحد إلى نوافذ عديدة، يعرض كل منها مصدرا مختلفا.

ما سعة الترميز وفك التشفير التي يوفرها الجهاز؟

الهيكل في التهيئة الكاملة يرمّز 80 قناة بدقة 1080P. أما فك التشفير فسعته 60 قناة بدقة 32MP (25 إطارا في الثانية)، أو 240 قناة بدقة 8MP (25 إطارا في الثانية)، أو 960 قناة بدقة 1080P، أو 3840 قناة بدقة D1، وذلك حسب نوع البث. قارن مزيج القنوات لديك بهذه الأرقام قبل طلب عرض السعر.

هل يمكن ربطه بكاميرات IP عبر الشبكة؟

نعم. عرض النطاق الترددي لواجهة الشبكة 8Gbps، ويستقبل النظام حتى 5000 كاميرا، ويدعم TCP/IP وRTP وRTSP وRTCP وUDP وDHCP. خطط لسعة المحولات وتقسيم شبكات VLAN مع فريق تقنية المعلومات قبل التركيب، خاصة إذا كان الجهاز يعمل على شبكة مؤسسية مشتركة في أحد أبراج المكاتب في الدوحة.

هل يمكن استخدام منافذ RJ-45 والمنافذ الضوئية معا؟

لا. فمنافذ RJ-45 الثمانية بسرعة 10/100/1000M والمنافذ الضوئية الثمانية لا يمكن تشغيلها في الوقت نفسه للتحكم في المصفوفة والمعاينة والتخزين المركزي عبر الإنترنت. حدد المجموعة التي تناسب الكابلات والبنية التحويلية لديك قبل طلب عرض السعر، حتى تُحدد الوحدة بشكل صحيح.

كيف يُدار الجهاز يوميا؟

يستطيع المشغّلون تبديل المصادر عبر واجهة الويب أو الواجهة المحلية أو منصة إدارة الفيديو أو لوحة مفاتيح الشبكة أو جهاز iPad. يمكن للمشرف العمل من لوحة المفاتيح على الطاولة، بينما يعدّل الفني الجدار من الجهاز اللوحي. كما يدعم الجهاز إعادة التشغيل والتحديث وإعادة الإعدادات الافتراضية عن بُعد.

هل يتناسب مع خزانة المعدات القياسية؟

هو هيكل بعرض 19 بوصة وارتفاع 12U، ومقاسه 482.6 × 481.6 × 533 مم (العرض × العمق × الارتفاع)، ويصل وزنه إلى 40 كغ في التهيئة الكاملة. تحقق من عمق الرف ودعم السكك وترتيبات الرفع قبل التسليم. ويمكن لمسح الموقع المجاني من سمارت رومز قطر تأكيد المساحة داخل الخزانة ومسار الكابلات ومكان الجهاز في غرفة المعدات.

ما متطلبات الكهرباء، وهل يناسب قطر؟

يعمل الجهاز بنطاق دخل 100-127 فولت و200-240 فولت تيار متردد عند 50/60 هرتز، مع استهلاك أقصى 800 واط وتغذية احتياطية مزدوجة في الهيكل. تغذية الكهرباء في قطر 240 فولت و50 هرتز، وهي ضمن نطاق الدخل المدعوم. اطلب من المقاول الكهربائي تأكيد الدائرة وترتيب القابس الخاص بالخزانة.

هل يعمل الجهاز في غرفة معدات حارة خلال الصيف القطري؟

نطاق التشغيل المحدد من 0 إلى +50 درجة مئوية ورطوبة 10-90%. ومع درجات حرارة صيفية تتجاوز 45 درجة مئوية، ينبغي وضع الهيكل في غرفة خزانات مكيفة مع تدفق هواء واضح نحو المروحة ذات التحكم الذكي في الحرارة. تجنب الخزانات غير المهوّاة والمواقع القريبة من النوافذ التي تسخنها الشمس.

هل يمكن توسيع تركيب M60-12U الحالي ببطاقات إضافية؟

يستوعب الهيكل حتى 10 بطاقات إدخال فيديو، وحتى 10 بطاقات إخراج، إضافة إلى بطاقة ربط ألياف اختيارية. عند طلب عرض السعر أرسل تخطيط البطاقات الحالي وعدد الفتحات المستخدمة، حتى تتوافق أي بطاقة بديلة أو إضافية مع ما هو مركب، ويستمر الجدار في العمل كما صُمم.

هل يناسب المدارس أو غرف الاجتماعات الصغيرة؟

لا، فهو مصمم لجدران كبيرة وأعداد قنوات مرتفعة، لذا يناسب غرف العمليات ومراكز التحكم والمنشآت الإعلامية الكبيرة أكثر من الفصل الدراسي الواحد. ومركز أمن أو إعلام جامعي في المدينة التعليمية يتعامل مع عشرات المصادر مثال واقعي. وللغرف الأصغر، اطلب من سمارت رومز قطر بديلا أخف.
